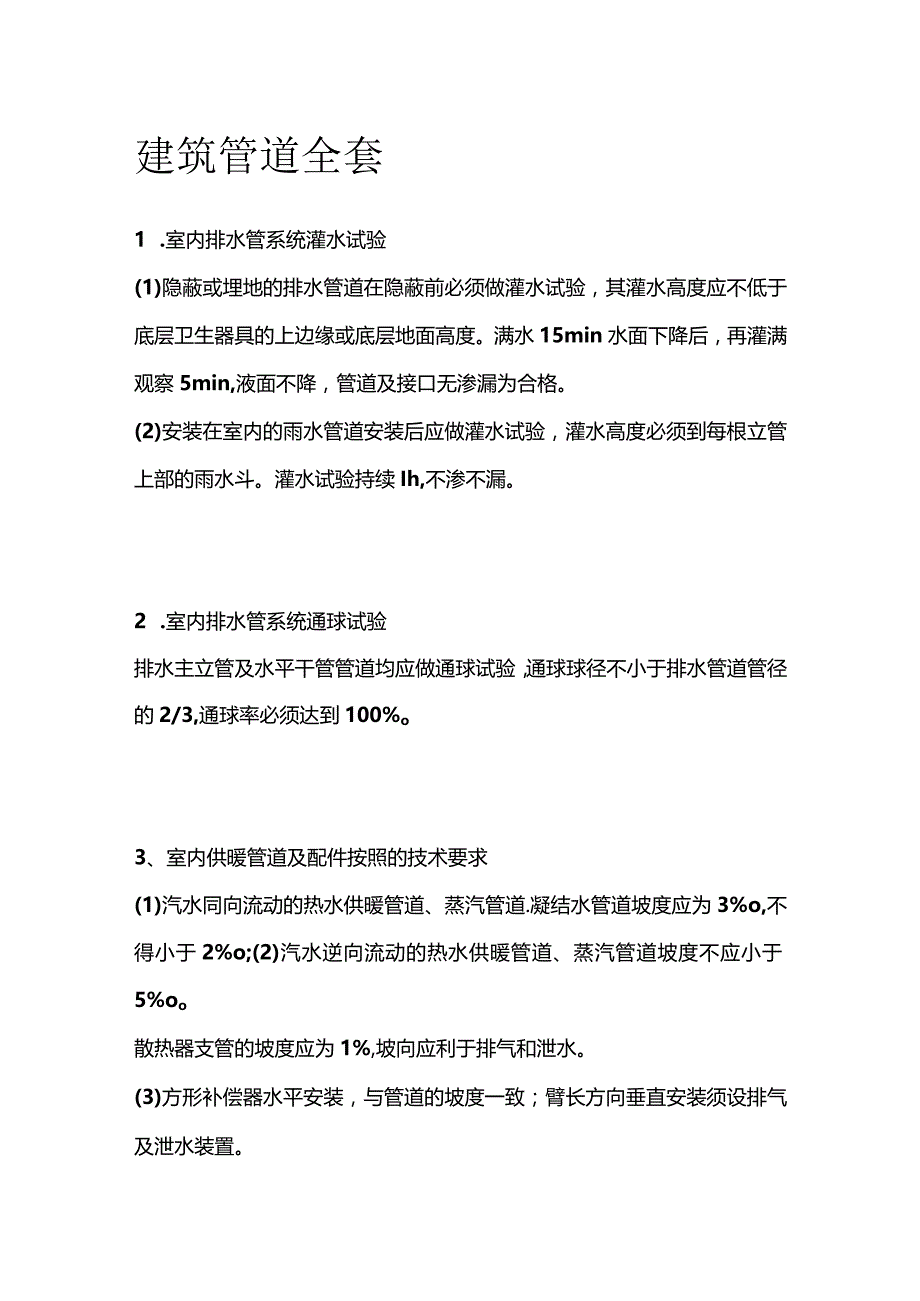

1、建筑管道全套1 .室内排水管系统灌水试验(1)隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。(2)安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续Ih,不渗不漏。2 .室内排水管系统通球试验排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达到100%o3、室内供暖管道及配件按照的技术要求(1)汽水同向流动的热水供暖管道、蒸汽管道.凝结水管道坡度应为3%o,不得小于2%o;(2)汽水逆向流

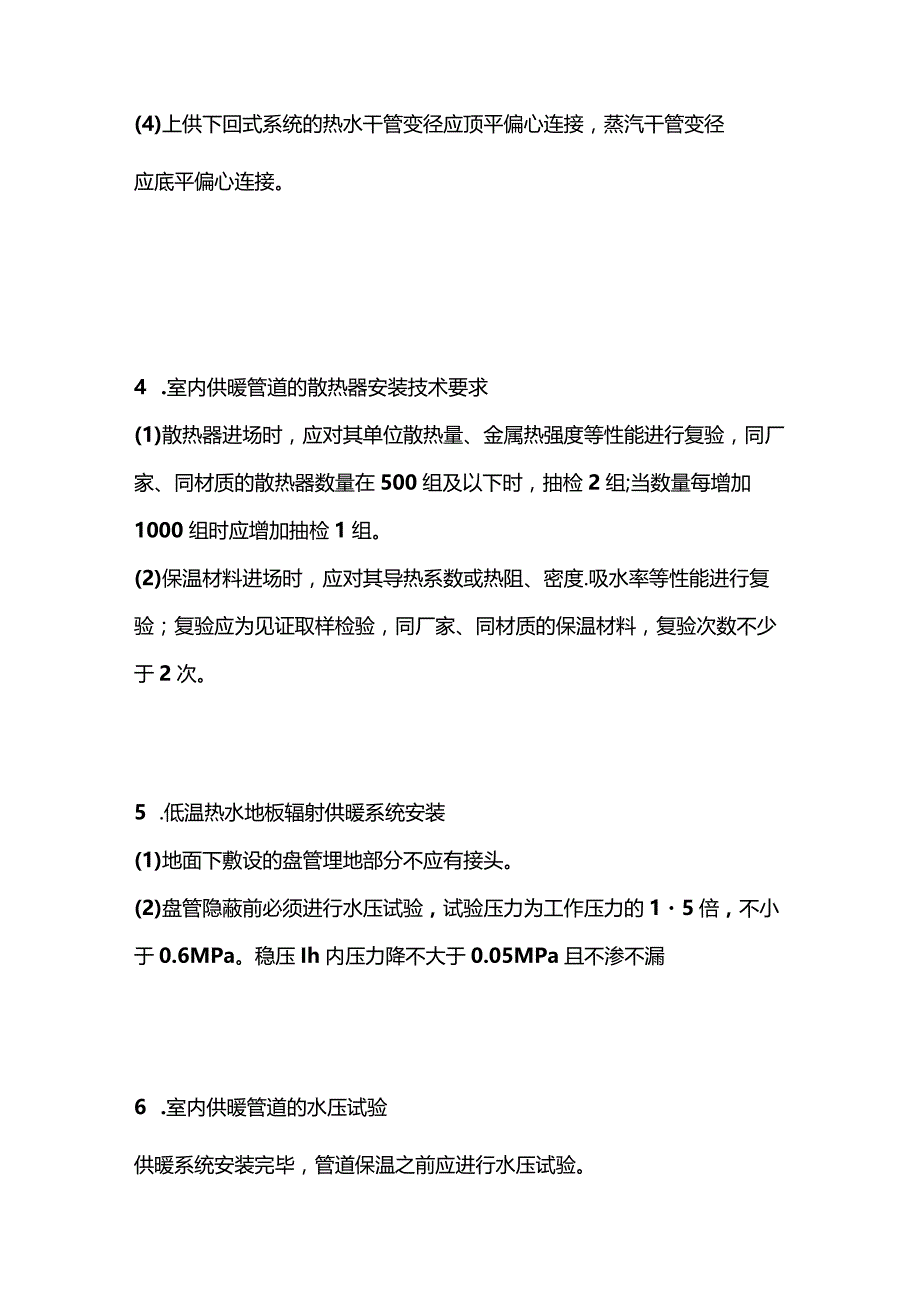

2、动的热水供暖管道、蒸汽管道坡度不应小于5%oo散热器支管的坡度应为1%,坡向应利于排气和泄水。(3)方形补偿器水平安装，与管道的坡度一致；臂长方向垂直安装须设排气及泄水装置。(4)上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。4 .室内供暖管道的散热器安装技术要求(1)散热器进场时，应对其单位散热量、金属热强度等性能进行复验，同厂家、同材质的散热器数量在500组及以下时，抽检2组;当数量每增加1000组时应增加抽检1组。(2)保温材料进场时，应对其导热系数或热阻、密度.吸水率等性能进行复验；复验应为见证取样检验，同厂家、同材质的保温材料，复验次数不少于2次。5 .低温

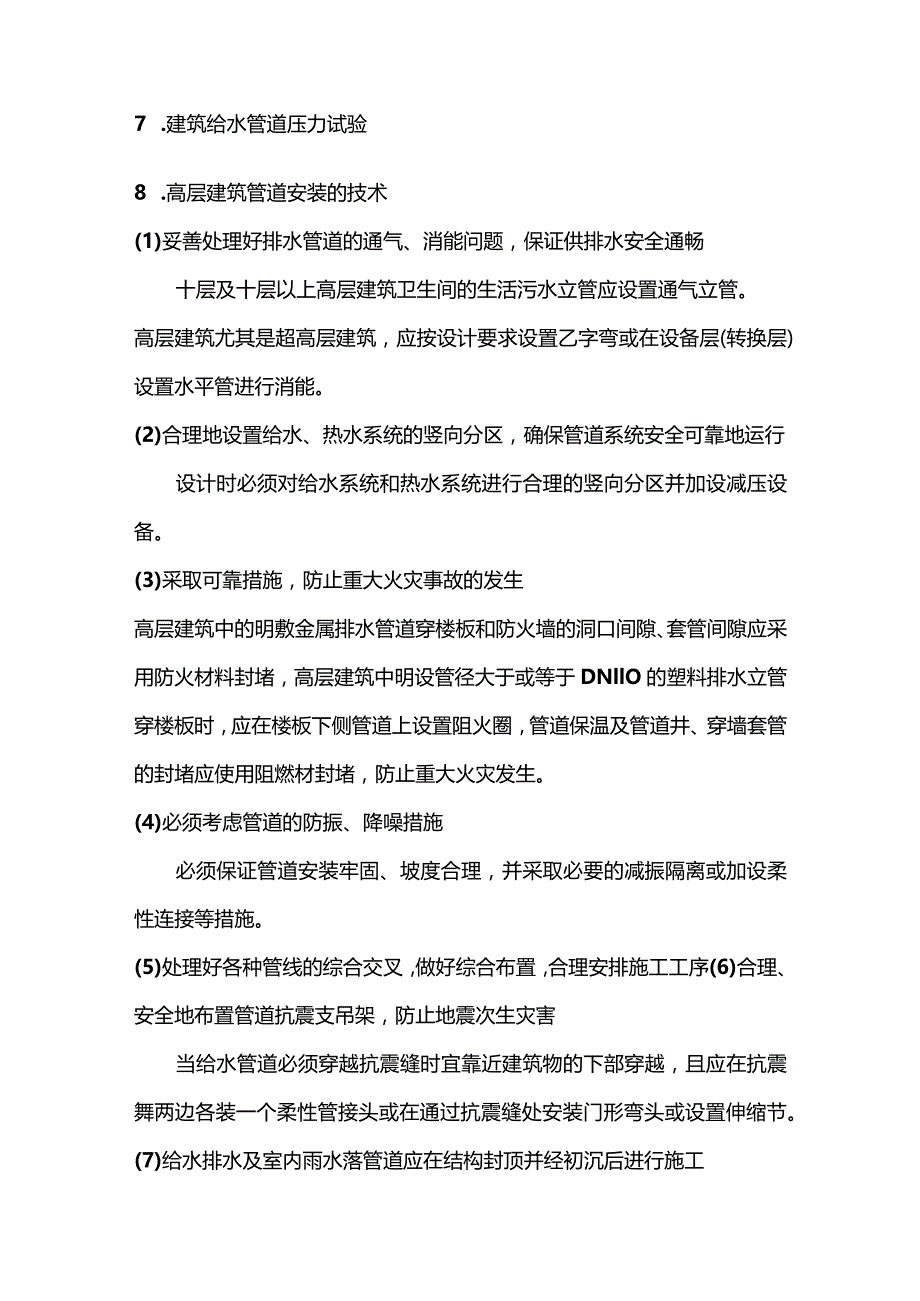

3、热水地板辐射供暖系统安装(1)地面下敷设的盘管埋地部分不应有接头。(2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的15倍，不小于0.6MPa。稳压Ih内压力降不大于0.05MPa且不渗不漏6 .室内供暖管道的水压试验供暖系统安装完毕，管道保温之前应进行水压试验。7 .建筑给水管道压力试验8 .高层建筑管道安装的技术(1)妥善处理好排水管道的通气、消能问题，保证供排水安全通畅十层及十层以上高层建筑卫生间的生活污水立管应设置通气立管。高层建筑尤其是超高层建筑，应按设计要求设置乙字弯或在设备层(转换层)设置水平管进行消能。(2)合理地设置给水、热水系统的竖向分区，确保管道系统安全可靠地运行设计
4、时必须对给水系统和热水系统进行合理的竖向分区并加设减压设备。(3)采取可靠措施，防止重大火灾事故的发生高层建筑中的明敷金属排水管道穿楼板和防火墙的洞口间隙、套管间隙应采用防火材料封堵，高层建筑中明设管径大于或等于DNllO的塑料排水立管穿楼板时，应在楼板下侧管道上设置阻火圈，管道保温及管道井、穿墙套管的封堵应使用阻燃材封堵，防止重大火灾发生。(4)必须考虑管道的防振、降噪措施必须保证管道安装牢固、坡度合理，并采取必要的减振隔离或加设柔性连接等措施。(5)处理好各种管线的综合交叉，做好综合布置，合理安排施工工序(6)合理、安全地布置管道抗震支吊架，防止地震次生灾害当给水管道必须穿越抗震缝时宜靠近
5、建筑物的下部穿越，且应在抗震舞两边各装一个柔性管接头或在通过抗震缝处安装门形弯头或设置伸缩节。(7)给水排水及室内雨水落管道应在结构封顶并经初沉后进行施工高层住宅因高度大、层数多、沉降量大，要避免出地下室的管道承受沉降的剪力而损坏，给水排水及室内雨水管道应在结构封顶并经初沉后进行施工，如果因赶工需要同步进行安装，则应先安装建筑物内的管道，等结构封顶初沉后再穿外墙做出户管道。(8)高层建筑出现管道渗水最多的部位，要有可靠的防水措施(9)高层建筑的雨水系统应采用合适的管材高层建筑的重力流雨水系统可用镀锌焊接钢管，超高层建筑的重力流雨水系统可采用镀锌无缝钢管和球墨铸铁管,高层和超高层建筑的虹吸式雨水
6、系统的管道可采用高密度聚乙烯(HDPE)管.不锈钢管.涂塑钢管.镀锌钢管、铸铁管等材料，这些管材除承受正压外，还应能承受负压。(10)采用环保、节能的大管道闭式循环冲洗技术9、高层建筑管道安装的技术(1)超高层建筑管道工程模块化安装(2)管道防结露措施(3)无负压给水设备的选用，真空消除器是本设备的核心。(4)建筑中水处理技术1建筑管道工程施工程序【主要考察选择排序或不同类型管道的试验】(1)室内给水管道施工程序：施工准备一预留、预埋一管道测绘放线一管道元件检验一管道支吊架制作安装T管道加工预制T给水设备安装一管道及配件安装T系统水压试验-防腐绝热T系统清洗.消毒。(2)室内排水管道施工程序：
7、施工准备一预留.预埋一管道测绘放线一管道元件检验一管道支吊架制作安装一管道预制一排水泵等设备安装一管道及配件安装T系统灌水试验防腐一系统通球试验。(3)室外给水管道施工程序：施工准备一测量放线一管沟.井池开搀一管道支吊架制作安装一管道预制一管道安装一系统水压试验一防腐绝热一系统冲洗.消毒一管沟回填。(4)室外排水管道施工程序：施工准备测量放线管沟井池开挖一管道元件检验T管道支吊架制作安一管道预制一管道安装一系统灌水试验T防腐T系统通水试验一管沟回填。【本知识点主要区分室内外，给排水管道施工程序的不同之处及不同类型的管道的试验】知识小结：【程序的共同点】施工准备一管道测绘放线一管道元件检验一管道
8、支吊架制作安装【室内管道共同点】施工准备之后是预留、预埋【室外管道共同点】施工准备之后是管沟.井池开挖，最后是管沟回填【给水管道共同点】水压试验T防腐绝热T系统清洗、消毒(给水管大部分为承压管道需要做压力试验)【排水管道共同点】灌水试验T防腐一通球(通水)试验(排水管利用重力排水，需检查管道是否通畅需要做灌水和通水试验)，室内排水做通球试验，室外排水做通水试验。2、建筑管道常用的连接方法及试验范围3 .室内给水管道元件的检验(1)阀门安装前,应做强度和严密性试验。试验应在每批(同牌号、同型号.同规格)数量中抽直10%,且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密试验
9、。(2)阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的15倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。4 .室内给水管道支吊架安装技术要求(1)滑动支架的滑托与滑槽两侧间应留有3-5mm的间隙，纵向移动量应符合设计要求。(2)无热伸长管道的吊架、吊杆应垂直安装。(3)有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。(4)采用金属管道支架，应在管道与支架间加衬非金属垫或套管。(5)金属管道立管管卡安装应符合下列规定：楼层高度小于或等于5m,每层必须安装1个；楼层高度大于5m,每层不得少于2个；管卡安装高度距地面
10、应为1.51.8m,2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。(6)薄壁不锈钢管道安装时，公称直径不大于25mm的管道可采用塑料管卡。采用碳钢管卡或吊架时，碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。5、室内给水管道及配件的安装技术要求(1)管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道，当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程应注意成品保护。(2)冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。(3)给水引入管与排水排出管水平净距不得小于
11、1m。室内给水与排水管道平行敷设时两管间最小水平净距不得小于0.5m;交叉铺设时，垂直净距不得小于0.15mo给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。(4)给水水平管道应有2%o5%。的坡度坡向泄水装置。(5)安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。6.室内给水管道穿越墙体楼板的要求有哪些？【要与工业管道穿墙区分开】(1)管道穿过墙壁和楼板，应设置金属或塑料套管。(2)安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平。(3)安装
12、在墙壁内的套管其两端与饰面相平。(4)穿过楼板的套管与管道之间建隙应用阻燃密实材料和防水油膏填实，端面光渭。(5)穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面光滑。(6)管道的接口不得设在套管内。7 .室内给水管道系统的水压试验(1)设计未注明各种材质给水管道系统试验压力均为工作压力的15倍，不得小于0.6MPa。(2)金属及复合管给水管道系统在试验压力下观测IOmin,压力降不应大于0.02MPa,然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压Ih,压力降不得超过0.05MPa,然后在工作压力的1.15倍状态下稳压2h压力降不得超过0.03MPa,同时检查各连接
13、处不得渗漏。8 .室内给水管道系统的清洗.消毒，防腐绝热的要求(1)管道系统试验合格后，应进行管道系统清洗，进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。(2)管道绝热按其用途可分为：保温.保冷.加热保护三类。9 .室内排水管道支吊架安装技术要求(1)金属排水管道上的吊钩或卡维应固定在承重结构上。(2)固定件间距：横管不大于2m;立管不大于3mo楼层高度小于或等于4m,立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。10 .室内排水管道及配件安装(1)铸铁管的坡度应高于塑料管的坡度。(2)排水塑料管必须按设计要求位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4mo高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。(3)排水通气管不得与风道或烟道连接，应高出屋面300mm,须大于最大积雪厚度。(4)通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门.窗一侧。(5)在经常有人停留的平屋顶上，通气管应高出屋面2m,并按要求设置防雷装置。屋顶有隔热层应从隔热层板面算起。(5)饮食业工艺设备引出的排水管及饮用水水箱的溢流管，不得与污水管道直接连接，并应留出不小于100mm的隔断空间。
