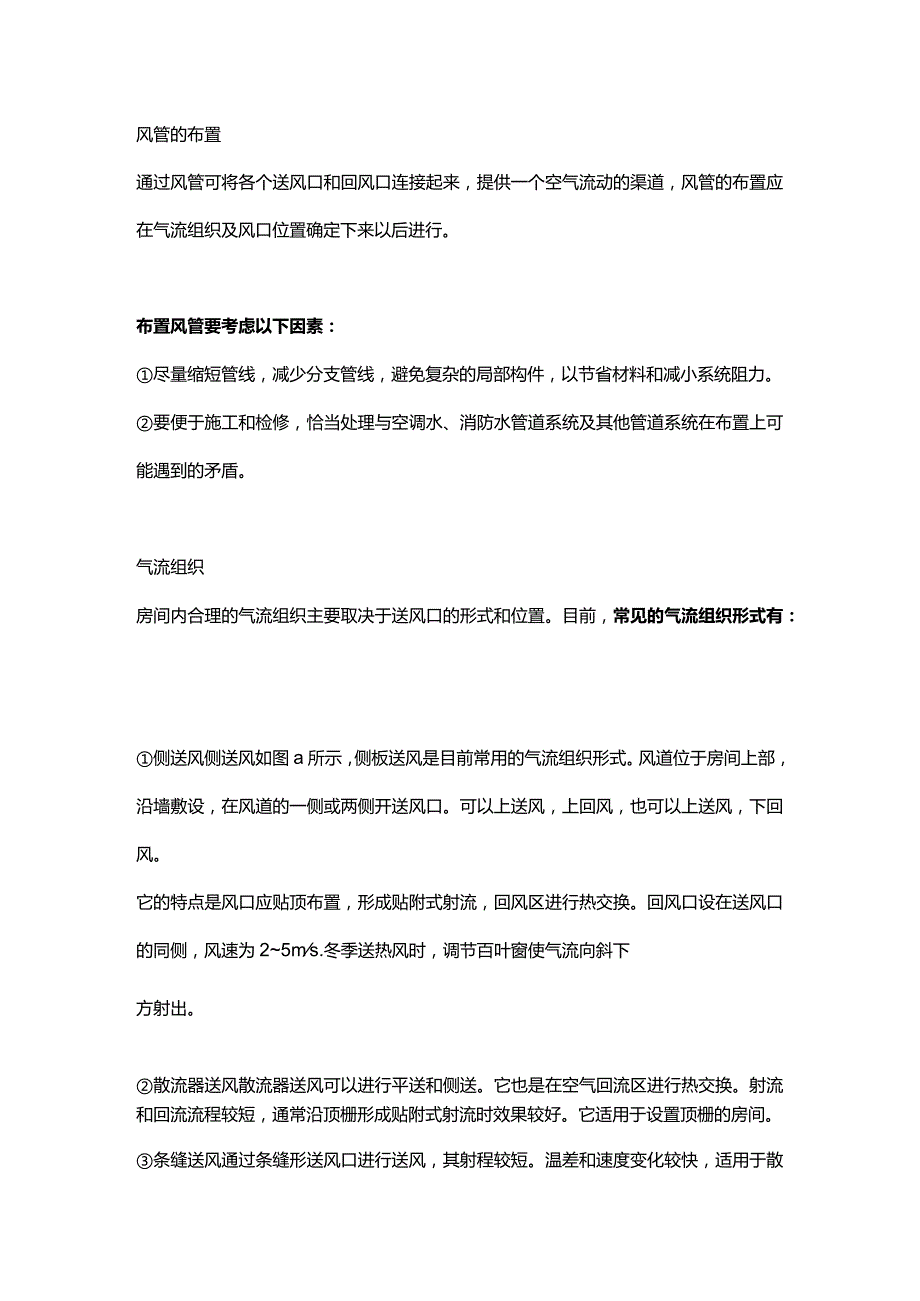

1、风管的布置通过风管可将各个送风口和回风口连接起来，提供一个空气流动的渠道，风管的布置应在气流组织及风口位置确定下来以后进行。布置风管要考虑以下因素：尽量缩短管线，减少分支管线，避免复杂的局部构件，以节省材料和减小系统阻力。要便于施工和检修，恰当处理与空调水、消防水管道系统及其他管道系统在布置上可能遇到的矛盾。气流组织房间内合理的气流组织主要取决于送风口的形式和位置。目前，常见的气流组织形式有：侧送风侧送风如图a所示，侧板送风是目前常用的气流组织形式。风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。可以上送风，上回风，也可以上送风，下回风。它的特点是风口应贴顶布置，形成贴附式射流，回风区

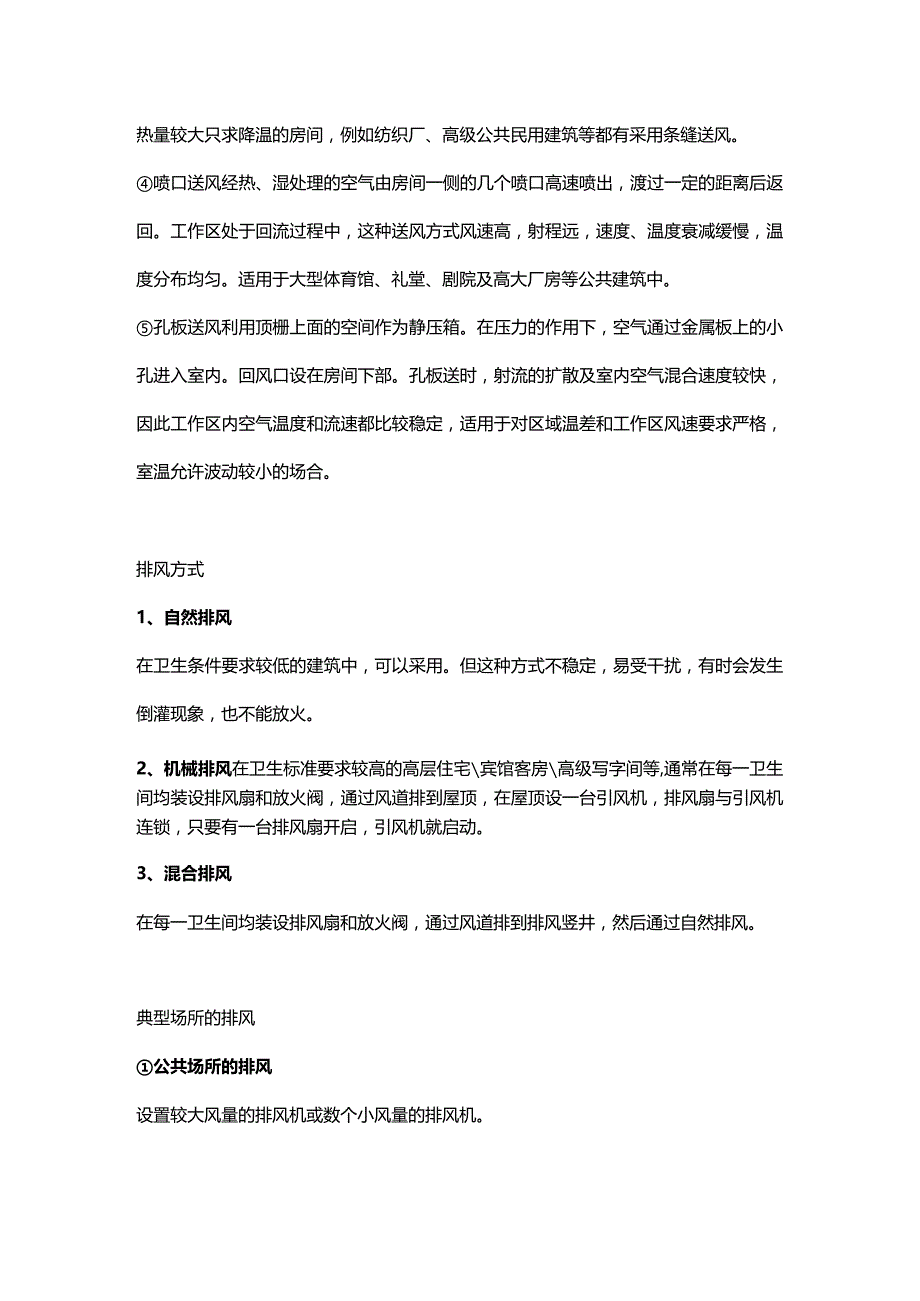

2、进行热交换。回风口设在送风口的同侧，风速为25ms.冬季送热风时，调节百叶窗使气流向斜下方射出。散流器送风散流器送风可以进行平送和侧送。它也是在空气回流区进行热交换。射流和回流流程较短，通常沿顶栅形成贴附式射流时效果较好。它适用于设置顶栅的房间。条缝送风通过条缝形送风口进行送风，其射程较短。温差和速度变化较快，适用于散热量较大只求降温的房间，例如纺织厂、高级公共民用建筑等都有采用条缝送风。喷口送风经热、湿处理的空气由房间一侧的几个喷口高速喷出，渡过一定的距离后返回。工作区处于回流过程中，这种送风方式风速高，射程远，速度、温度衰减缓慢，温度分布均匀。适用于大型体育馆、礼堂、剧院及高大厂房等公共建
3、筑中。孔板送风利用顶栅上面的空间作为静压箱。在压力的作用下，空气通过金属板上的小孔进入室内。回风口设在房间下部。孔板送时，射流的扩散及室内空气混合速度较快，因此工作区内空气温度和流速都比较稳定，适用于对区域温差和工作区风速要求严格，室温允许波动较小的场合。排风方式1、自然排风在卫生条件要求较低的建筑中，可以采用。但这种方式不稳定，易受干扰，有时会发生倒灌现象，也不能放火。2、机械排风在卫生标准要求较高的高层住宅宾馆客房高级写字间等,通常在每一卫生间均装设排风扇和放火阀，通过风道排到屋顶，在屋顶设一台引风机，排风扇与引风机连锁，只要有一台排风扇开启，引风机就启动。3、混合排风在每一卫生间均装设排

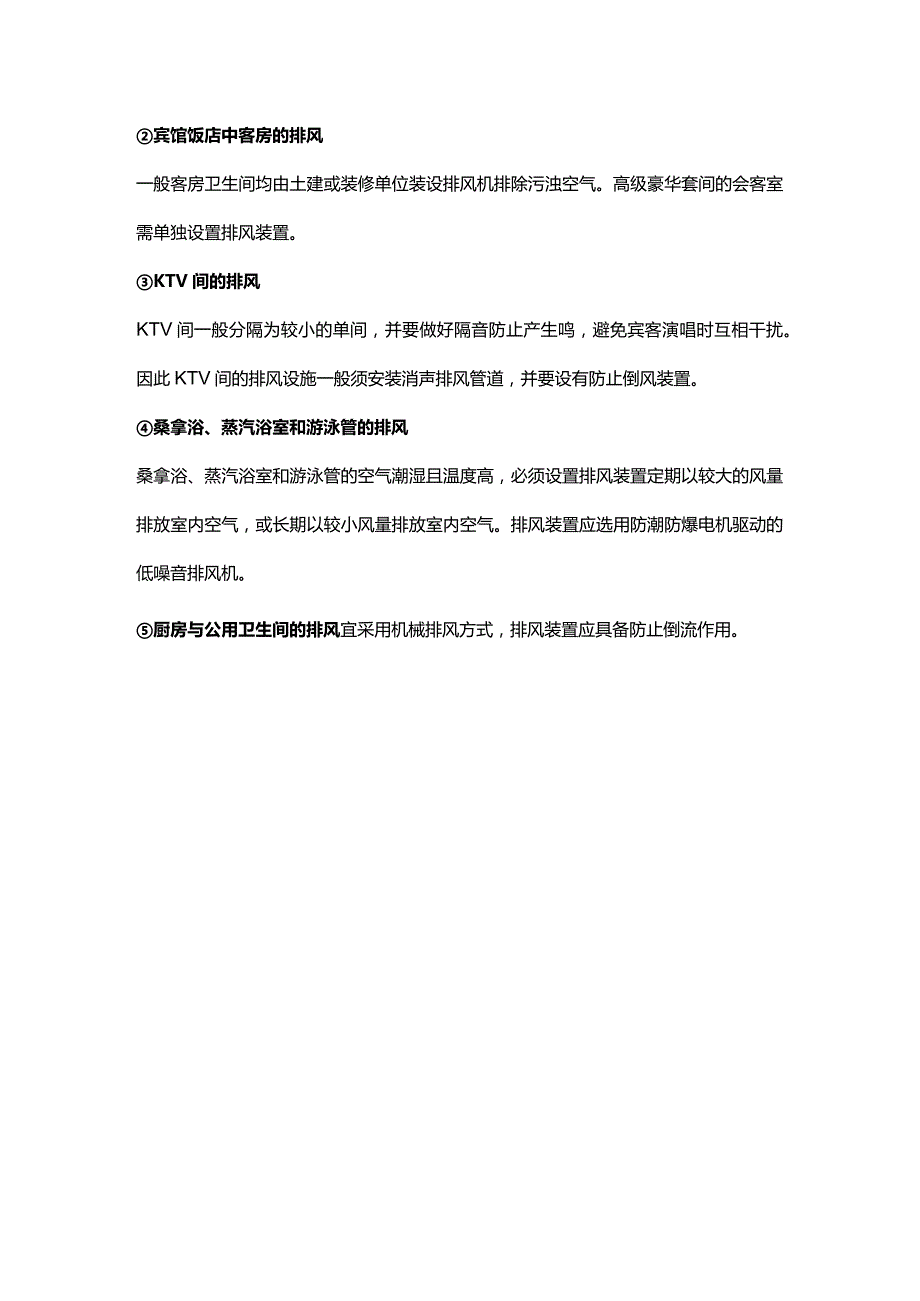

4、风扇和放火阀，通过风道排到排风竖井，然后通过自然排风。典型场所的排风公共场所的排风设置较大风量的排风机或数个小风量的排风机。宾馆饭店中客房的排风一般客房卫生间均由土建或装修单位装设排风机排除污浊空气。高级豪华套间的会客室需单独设置排风装置。KTV间的排风KTV间一般分隔为较小的单间，并要做好隔音防止产生鸣，避免宾客演唱时互相干扰。因此KTV间的排风设施一般须安装消声排风管道，并要设有防止倒风装置。桑拿浴、蒸汽浴室和游泳管的排风桑拿浴、蒸汽浴室和游泳管的空气潮湿且温度高，必须设置排风装置定期以较大的风量排放室内空气，或长期以较小风量排放室内空气。排风装置应选用防潮防爆电机驱动的低噪音排风机。厨房与公用卫生间的排风宜采用机械排风方式，排风装置应具备防止倒流作用。
