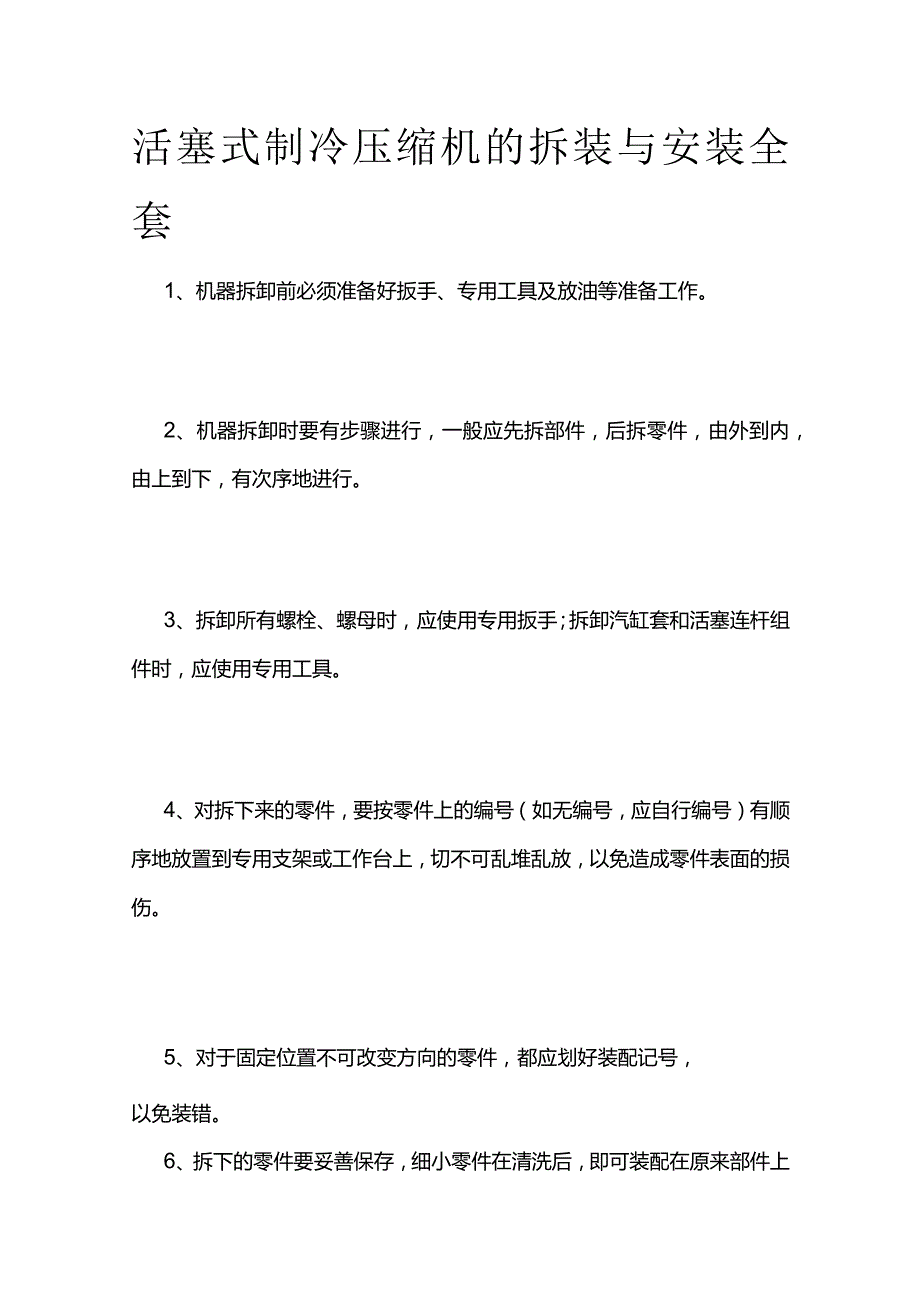

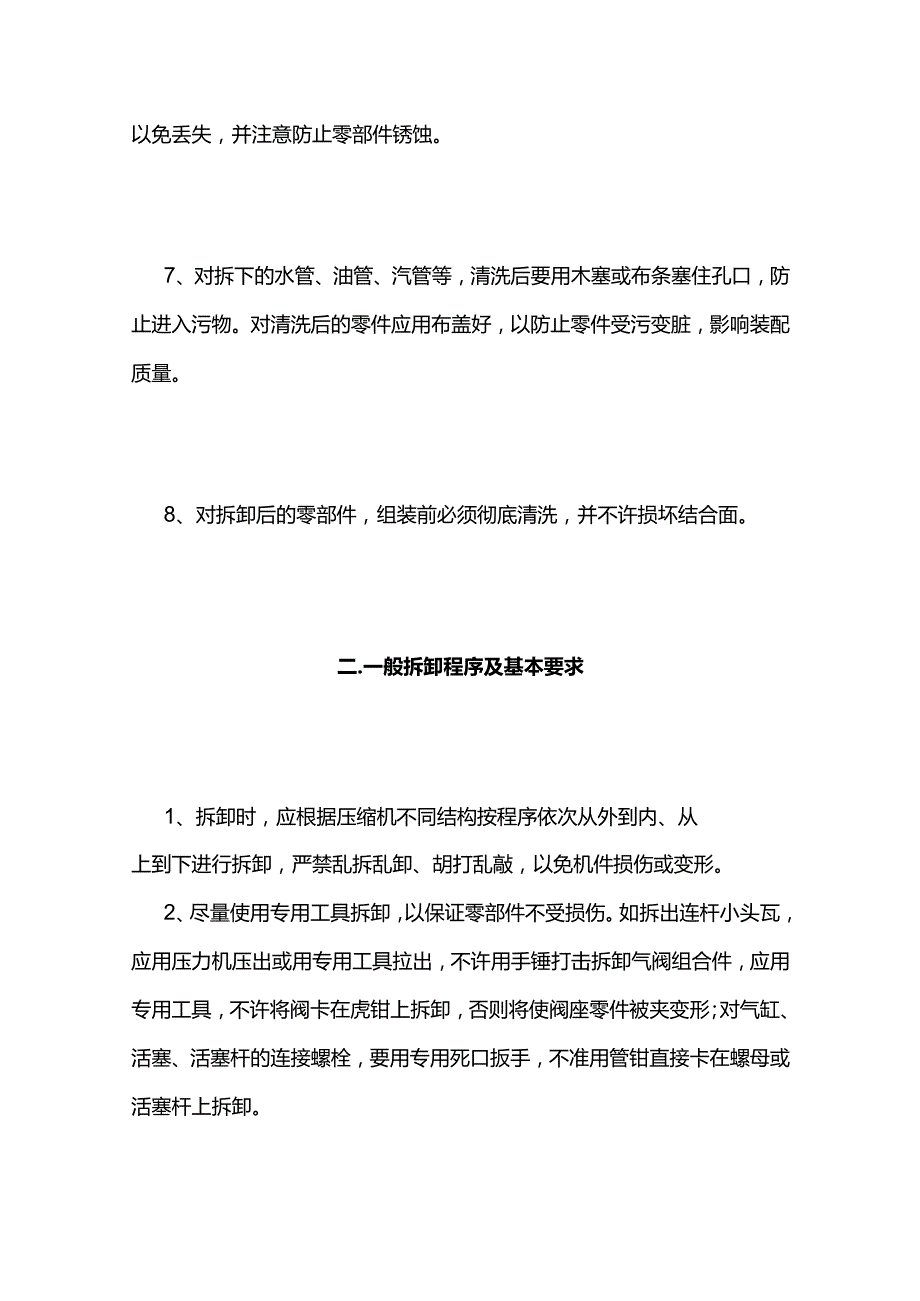

1、活塞式制冷压缩机的拆装与安装全套1、机器拆卸前必须准备好扳手、专用工具及放油等准备工作。2、机器拆卸时要有步骤进行，一般应先拆部件，后拆零件，由外到内，由上到下，有次序地进行。3、拆卸所有螺栓、螺母时，应使用专用扳手；拆卸汽缸套和活塞连杆组件时，应使用专用工具。4、对拆下来的零件，要按零件上的编号（如无编号，应自行编号）有顺序地放置到专用支架或工作台上，切不可乱堆乱放，以免造成零件表面的损伤。5、对于固定位置不可改变方向的零件，都应划好装配记号，以免装错。6、拆下的零件要妥善保存，细小零件在清洗后，即可装配在原来部件上以免丢失，并注意防止零部件锈蚀。7、对拆下的水管、油管、汽管等，清洗后要用木
2、塞或布条塞住孔口，防止进入污物。对清洗后的零件应用布盖好，以防止零件受污变脏，影响装配质量。8、对拆卸后的零部件，组装前必须彻底清洗，并不许损坏结合面。二.一般拆卸程序及基本要求1、拆卸时，应根据压缩机不同结构按程序依次从外到内、从上到下进行拆卸，严禁乱拆乱卸、胡打乱敲，以免机件损伤或变形。2、尽量使用专用工具拆卸，以保证零部件不受损伤。如拆出连杆小头瓦，应用压力机压出或用专用工具拉出，不许用手锤打击拆卸气阀组合件，应用专用工具，不许将阀卡在虎钳上拆卸，否则将使阀座零件被夹变形；对气缸、活塞、活塞杆的连接螺栓，要用专用死口扳手，不准用管钳直接卡在螺母或活塞杆上拆卸。3、拆卸大型压缩机的零部件，

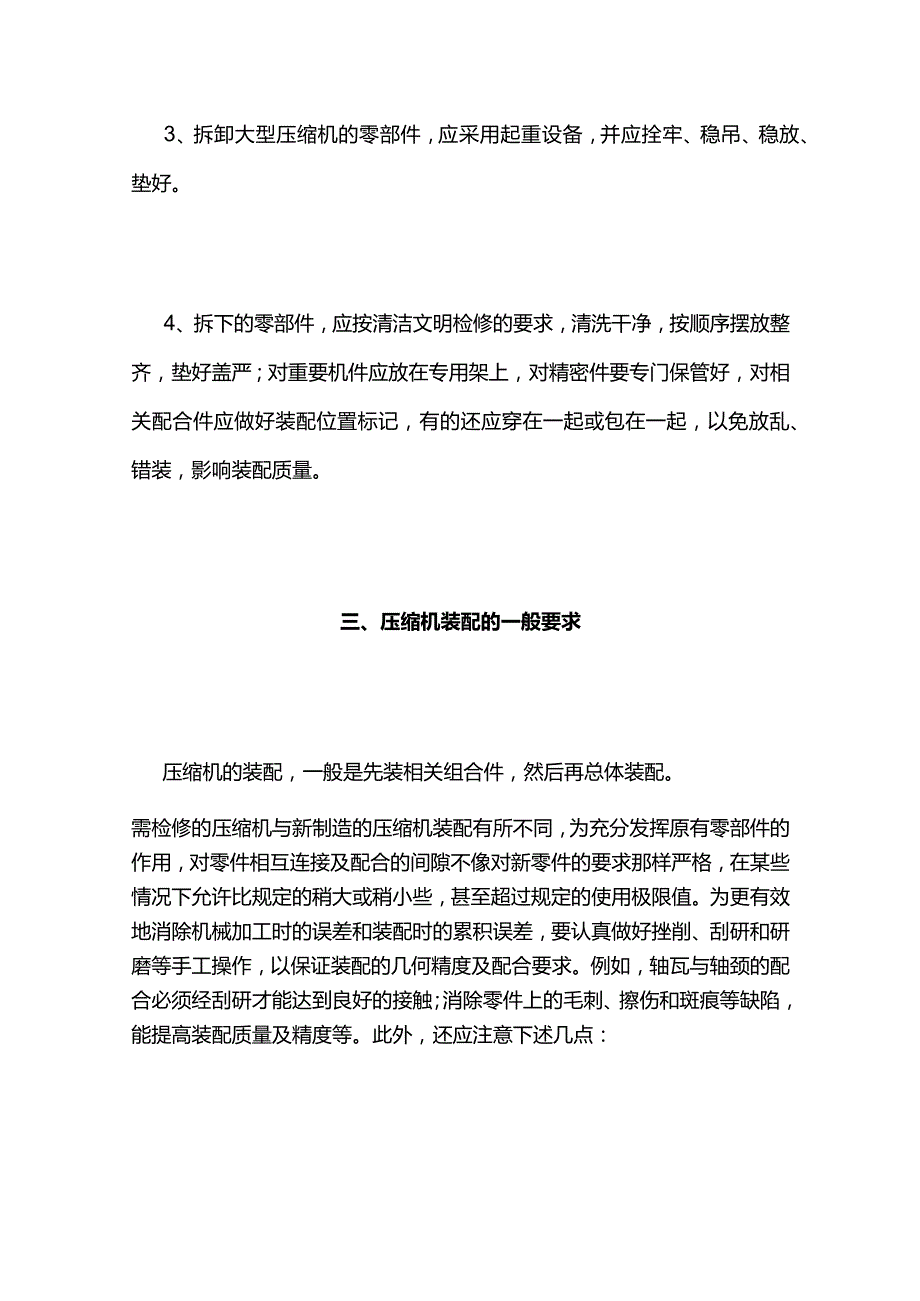

3、应采用起重设备，并应拴牢、稳吊、稳放、垫好。4、拆下的零部件，应按清洁文明检修的要求，清洗干净，按顺序摆放整齐，垫好盖严；对重要机件应放在专用架上，对精密件要专门保管好，对相关配合件应做好装配位置标记，有的还应穿在一起或包在一起，以免放乱、错装，影响装配质量。三、压缩机装配的一般要求压缩机的装配，一般是先装相关组合件，然后再总体装配。需检修的压缩机与新制造的压缩机装配有所不同，为充分发挥原有零部件的作用，对零件相互连接及配合的间隙不像对新零件的要求那样严格，在某些情况下允许比规定的稍大或稍小些，甚至超过规定的使用极限值。为更有效地消除机械加工时的误差和装配时的累积误差，要认真做好挫削、刮研和研
4、磨等手工操作，以保证装配的几何精度及配合要求。例如，轴瓦与轴颈的配合必须经刮研才能达到良好的接触；消除零件上的毛刺、擦伤和斑痕等缺陷，能提高装配质量及精度等。此外，还应注意下述几点：1、每个新更换的零部件，装前都要检查、试验，符合要求才准装配。2、部件应当照图按程序装配，装配的程序就是拆卸的逆过程。装配工作必须按技术要求仔细进行，不能忘装、错装；同型零件应按记号组装；严防异物掉进气缸、机体及进排气管内。3、对运动机件的光洁面，装配时应滴入适量的润滑油。例如，十字头销与衬套、活塞、活塞环、活塞杆装入气缸时，都要滴入适量的润滑油。4、每一组合件装配完毕，都应进行检测合格。例如，活塞杆与活塞组装完以
5、后要测量其同轴度；有的组合件的零件应预先检测合格才能组装，如活塞环就应先在气缸中做漏光和开口间隙的检验合格方可往活塞上组装。5、紧固各部件的螺栓时，除要求扳手口和螺母大小相适合以外，还必须适当用力，应根据螺栓的直径大小选择不同的扭矩，若用力过大，则螺栓预应力增大而易疲劳断裂；若用力太小，则紧力不够而易松动，并造成振动或漏气。紧固多只同组螺栓时，应对称均匀进行，并应随时测查各被紧件的缝隙，要均匀地靠紧。若发现缝隙有偏斜时，应拆开检查，消除异常后重紧，不许靠螺栓的不同紧力做调整。6、装配的零部件必须保证清洁，不允许有任何异物进入轴承、气缸、缝隙、填料及进出口管道中。四.机身的安装要求1、机身或曲轴
6、箱就位前，应外涂白垩粉、内涂煤油进行检漏试验，8h以后无渗漏为合格，之后清除干净；清洗中体时，必须将润滑油路清理干净，保证油路的畅通。2、机身无论采用垫铁与否，安装时机身底部的网格结构必须充满水泥砂浆，不得悬空。3、机身就位时，其主轴和中体滑道轴线应与基础中心线相重合，允许偏差为5mm,标高的允许偏差为5mm。4、卧式压缩机机身与中体的列向和轴向水平度应分别在中体滑道和轴承座孔处测量，并均以两端数值为准，而中间数值作参考；两者水平度偏差，均不得大于0.05mmmo列向水平度的倾向，在允许偏差范围内，M形机身应高向电动机端；H形压缩机主轴系整体结构（如H22）,应高向两机身的内侧轴承座孔；电动机
7、采用双独立轴承，应高向两机身的外侧轴承座孔。5、双列两机身压缩机，主轴承孔轴线的同轴度偏差不得大于0.03mm,并保证机身轴向水平度值不变。6、立式压缩机机身的找正及找平，应在机身与中体、机身与气缸、中体与气缸的接合面上进行测量；对于多级气缸并与机身铸为一体的机组，可在气缸与气缸的接合面上测量。机身的纵向和横向水平度偏差均不得大于0.05mmm07、L型压缩机机身找正及找平时，水平列机身的列向水平度可在机身滑道上测量，其水平度偏差不得大于0.05mmm;其水平度的倾向，应高向汽缸盖端。水平列机身的轴向水平度可在机身轴承孔处或两轴承孔架尺测量，其水平度偏差不得大于0.05mmm;水平度的倾向，应
8、高向电动机端。垂直列机身的水平度可在机身与气缸连接止口面（用块规和平尺）或机身滑道上测量，其水平度偏差不得大于0.05mmmo8、双L型压缩机机身的找正及找平，除应符合L型压缩机的规定外，还应先找正、找平电动机，以电动机为基准，分别在其两侧安装高、低压压缩机身。机身的轴向水平度倾向应高向两机身的外侧轴承座孔。9、多列压缩机各列轴线的平行度偏差不得大于0.10mmmo10、紧地脚螺栓时，机身的水平度及各横梁与机身配合的松紧程度不应发生变化；螺栓露出螺母的长度应大于L5个螺栓。五.曲轴和主轴瓦的组装1、组装前，应用压缩空气吹扫曲轴和主轴瓦的油孔，并清洗曲轴和主轴瓦，保证油路畅通、表面清洁干净。2、
9、曲轴与平衡铁的缩紧装置，必须紧固。3、主轴瓦的内外表面应光滑，对口表面应平整不得有裂纹、气孔、划痕、碰伤、压伤及夹杂物等缺陷。4、轴承座孔螺栓紧固后，瓦背与轴承座内孔的贴合度为轴瓦外径D200mm时，不应小于衬背面积的85%;D200mm时，不应小于衬背面积的70%;若存在不贴合面时，应呈分散分布，且其中最大集中面积不应大于衬背面积的10%或以0.02mm塞尺塞不进为合格。5、瓦背非工作面应有镀层，镀层应均匀，不得有镀瘤。轴瓦的合金内表面不宜刮研，若与轴颈接触不良时，只能微量修刮，修刮余量一般为0.040.08mm06、修刮后的轴瓦（下半轴瓦）的巴氏合金层应有2/3以上弧长与曲轴颈接触,接触点
10、为25点/cm?。修刮时，应使曲轴与曲轴箱相同水平；还应经常用塞尺检测轴瓦与轴颈配合四角间隙，其间隙值偏差不得超过0.04mm,以保证主轴瓦中心线与曲轴中心线同轴。7、曲轴（主轴）轴瓦与主轴颈间的径向间隙应符合下表中的规定。常用在瓦口加减垫片的方法，使各瓦获得要求的间隙；间隙的测量常采用压铅法和塞尺塞测，而塞尺塞测的尺寸比实际间隙偏小约002mmo瓦口的侧间隙为顶间隙的1/2,且不均度不得超过002mmo瓦铅基合金与锡铜基合金铝基合金锦镁合金衬基合金材料径0.0005,0.00070.000750.000.0010.00120.00120.001向5DID5D5D间隙注：1、表中D为主轴或曲柄
11、销轴颈直径，mm;2、轴颈直径大的取大值。8、对设有轴向定位的主轴两侧，放入半圆铜环后，两侧轴向定位间隙应相等，其间隙应在0.200.50mm间选取。9、主轴瓦修刮好以后，应沿水平方向与垂直方向检查曲轴中心线与机座中心线的同轴度。常用水平仪来测定曲轴中心线与机身中心线垂直方向的水平偏差，曲轴轴颈的水平度与机座轴承孔的水平度相差应小于0.02mmm;水平方向，可用量表测量曲柄与机座轴承孔端面的间距，在左、右侧的间距差不应超过0.01mmmo10、轴承座螺栓拧紧力矩和拧紧后的伸长量应符合规定要求。11、曲轴安装后，将曲柄销置于0。、90。、180。、270。四个位置，分别用内径千分尺测量相邻曲柄臂
12、间的距离，其偏差不得大于10-4活塞行程值。检查曲柄颈对主轴颈在互相垂直四个位置上的平行度，其偏差不得大于0.15mmmo12、轴瓦装配合格后，还应进行曲轴各曲拐差的检查，曲拐差不应超过002mm/100mmo13、上述完成后，将曲轴吊起取出主轴瓦，彻底清洗曲轴、主轴瓦、机身瓦座及瓦盖等零件；依次按标记安置各主轴下瓦、曲轴，装好瓦口两边垫片；各轴颈上滴入适量润滑油；按号安放各主轴上半瓦，调好瓦垫片后按号盖上各瓦盖；紧固主轴瓦螺栓，交叉均匀紧至规定的紧力；塞测瓦顶间隙，确认瓦隙符合规定，最后将防松背帽或其它防松装置装好。曲轴与主轴瓦装配完毕，盘转曲轴，凭手感检查装配是否正确；若有摩擦感，应拆卸检
13、查，消除异常后重新装试。六.气缸的安装1、装前检查装前应认真检查，未注明的均应做水压试验（包括气缸及水夹套）；清洗、检查气缸体与中体连接止口面、气缸阀腔与阀座接触面等，应无机械损伤等缺陷，气缸镜面不得有裂纹、疏松、气孔等缺陷；用内径千分尺检测各级气缸工作表面的圆柱度，其偏差不得低于国家标准的8级公差值。2、卧式压缩机气缸的安装要求(1)气缸与中体连接时，应对称、均匀地拧紧连接螺栓，气缸支承必须与气缸支承面接触良好，受力应均匀。(2)采用拉钢丝法找正气缸轴线与中体滑道轴线的同轴度时，应满足以下要求：气缸轴线与中体滑道轴线的同轴度偏差，应符合下表中的规定。若超过规定时，应使气缸做水平或径向位移，或
14、刮研连接止口进行调整，不得采用加偏垫或施加外力的方式进行调整。处理后的止口面，其接触面积应达到60%以上。调整气缸水平度，其偏差不得大于0.05mm/m,且倾斜方向应与中体一致(高向气缸盖端)，但必须符合下表中的规定。检查填料座轴线与气缸轴线的同轴度偏差，也应符合上述规定。气缸直径mm径向位移mm轴向倾斜mm1000.050.021003000.070.0230050010000.200.083、立式压缩机气缸的安装(1)气缸与机身、气缸与气缸或气缸与中体连接时，应对称均匀地拧紧螺栓，其支承面应接触良好，受力应均匀。(2)气缸水平度的测量，可在气缸盖与气缸上止口接触平面上进行；气缸工作表面直径
15、大于15Omm时，也可在缸套镜面上测量。其水平度偏差，不得大于0.05mmm(3)在气缸止口接触平面无法放置水平仪时，可加设块规与平尺，在平尺上测量水平度。(4)气缸与机身、气缸与气缸或气缸与中体等轴线的同轴度，应符合上表中的规定。相接触的止口面，其接触面积应达60%以上。(5)采用激光准直仪找正各级气缸轴线与中体滑道轴线同轴度时，应使安放在气缸镜面内的光电接收靶中心与气缸轴线重合。光电接收靶的中心线与激光光束轴线的偏差不得低于国家标准规定的9级公差值。七.连杆组件的装配1、装配前应对十字头和连杆的轴瓦进行检查，十字头的合金层和连杆大头瓦的合金层应光滑圆整，不得有裂纹、气孔、缩松、划痕、碰伤、压伤及夹杂物等缺陷；合金层与瓦背应黏合牢固；连杆本体和十字头的油路应清理干净、畅通。2、连杆小头瓦和小头孔为过盈配合当瓦装入孔时，其内孔将收缩，收缩的尺寸一般约等于过盈的尺寸，因此连杆小头瓦外圆加大的尺寸其内孔也应相应加大。小头瓦的装配过盈量与瓦的材料及直径尺寸有关，例如铜瓦的过盈量一般为直径的0.410000.5IooO,其确切尺寸应按图纸的要求。根据小头瓦的大小和装配条件的不同，一般外径在100mm以下者采用压入法
