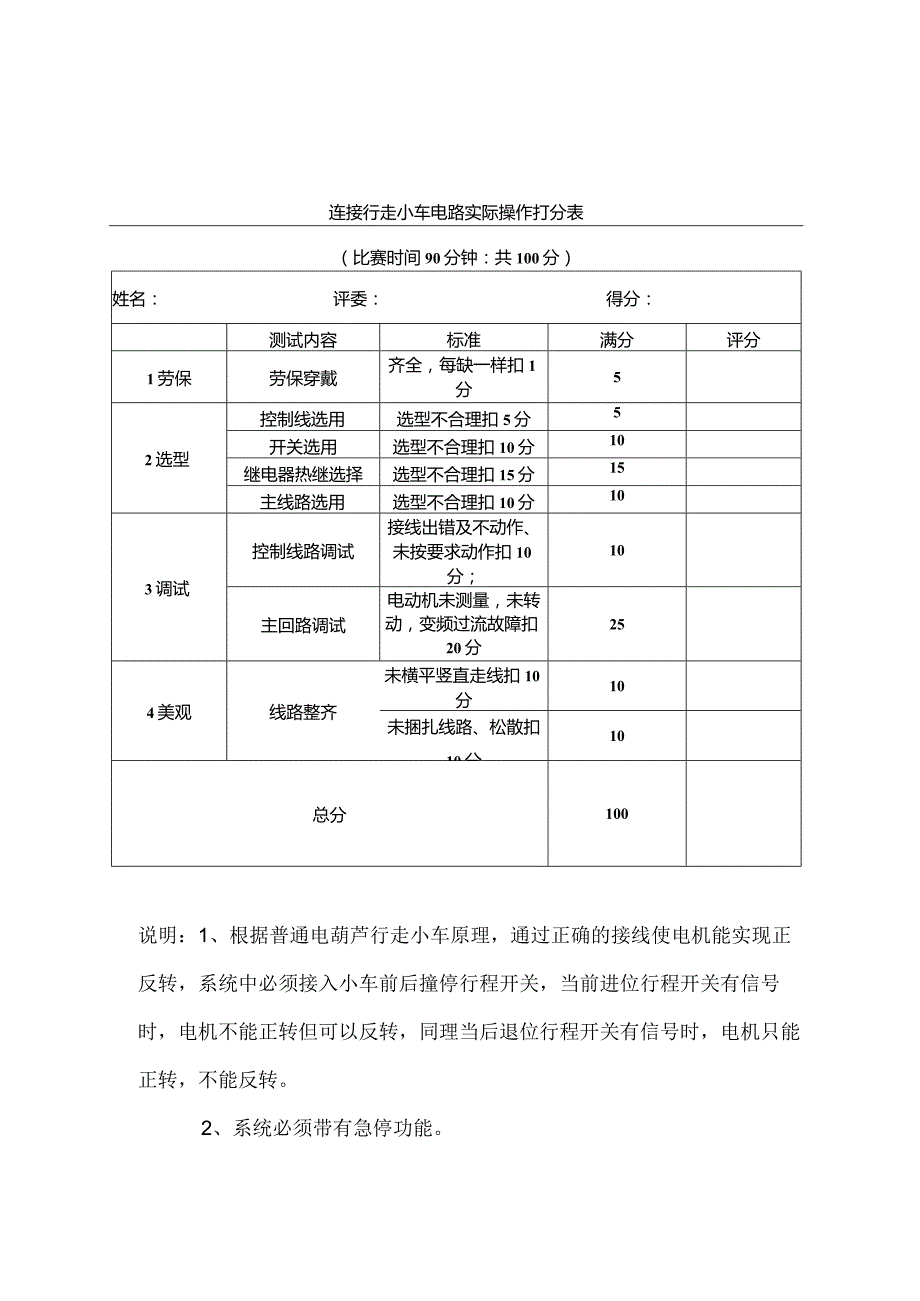

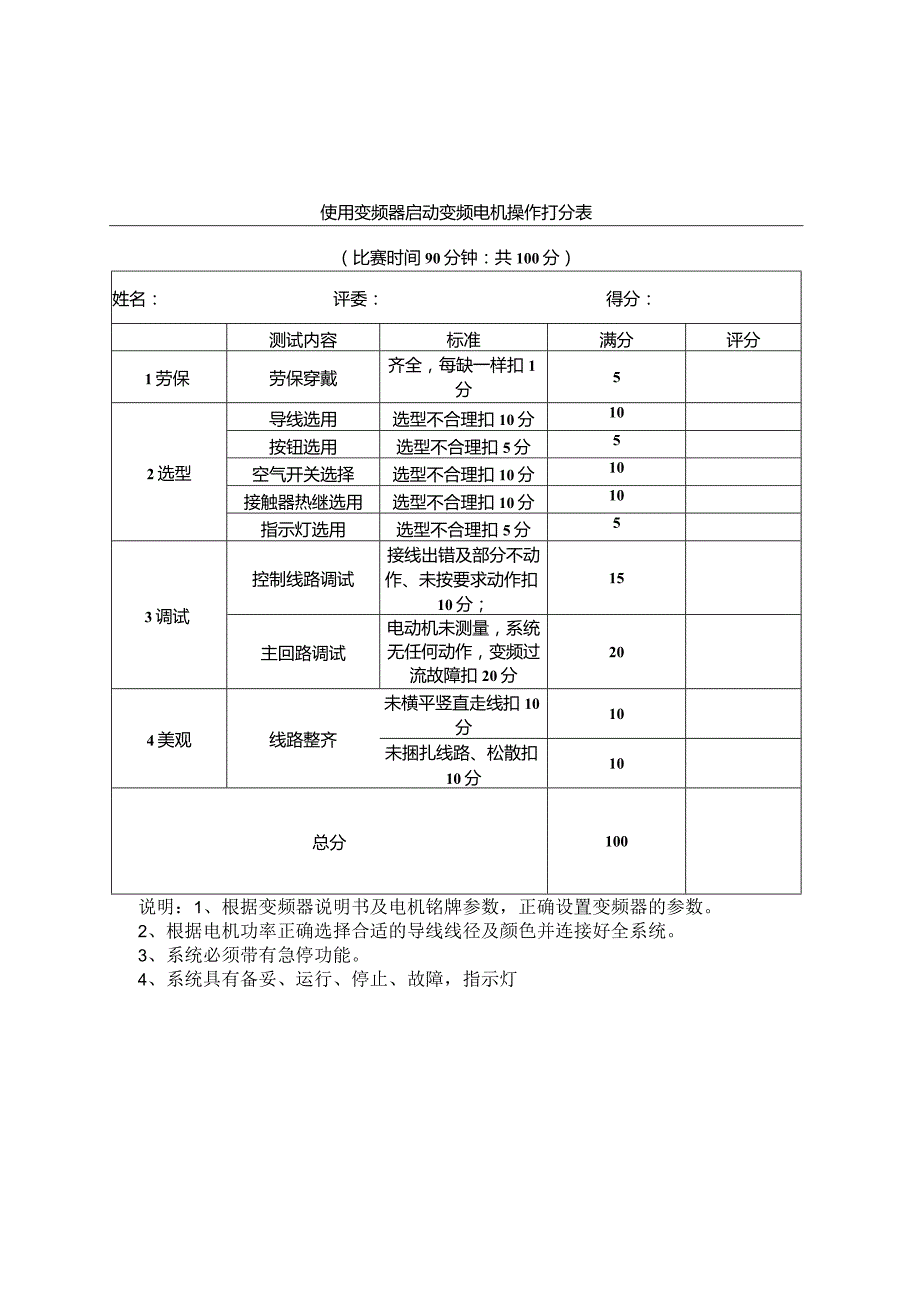

1、连接行走小车电路实际操作打分表(比赛时间90分钟:共100分)姓名:评委:得分:测试内容标准满分评分1劳保劳保穿戴齐全,每缺一样扣1分52选型控制线选用选型不合理扣5分5开关选用选型不合理扣10分10继电器热继选择选型不合理扣15分15主线路选用选型不合理扣10分103调试控制线路调试接线出错及不动作、未按要求动作扣10分;10主回路调试电动机未测量,未转动,变频过流故障扣20分254美观线路整齐未横平竖直走线扣10分10未捆扎线路、松散扣10分10总分100说明:1、根据普通电葫芦行走小车原理,通过正确的接线使电机能实现正反转,系统中必须接入小车前后撞停行程开关,当前进位行程开关有信号时,电
2、机不能正转但可以反转,同理当后退位行程开关有信号时,电机只能正转,不能反转。2、系统必须带有急停功能。使用变频器启动变频电机操作打分表(比赛时间90分钟:共100分)姓名:评委:得分:测试内容标准满分评分1劳保劳保穿戴齐全,每缺一样扣1分52选型导线选用选型不合理扣10分10按钮选用选型不合理扣5分5空气开关选择选型不合理扣10分10接触器热继选用选型不合理扣10分10指示灯选用选型不合理扣5分53调试控制线路调试接线出错及部分不动作、未按要求动作扣10分;15主回路调试电动机未测量,系统无任何动作,变频过流故障扣20分204美观线路整齐未横平竖直走线扣10分10未捆扎线路、松散扣10分10总

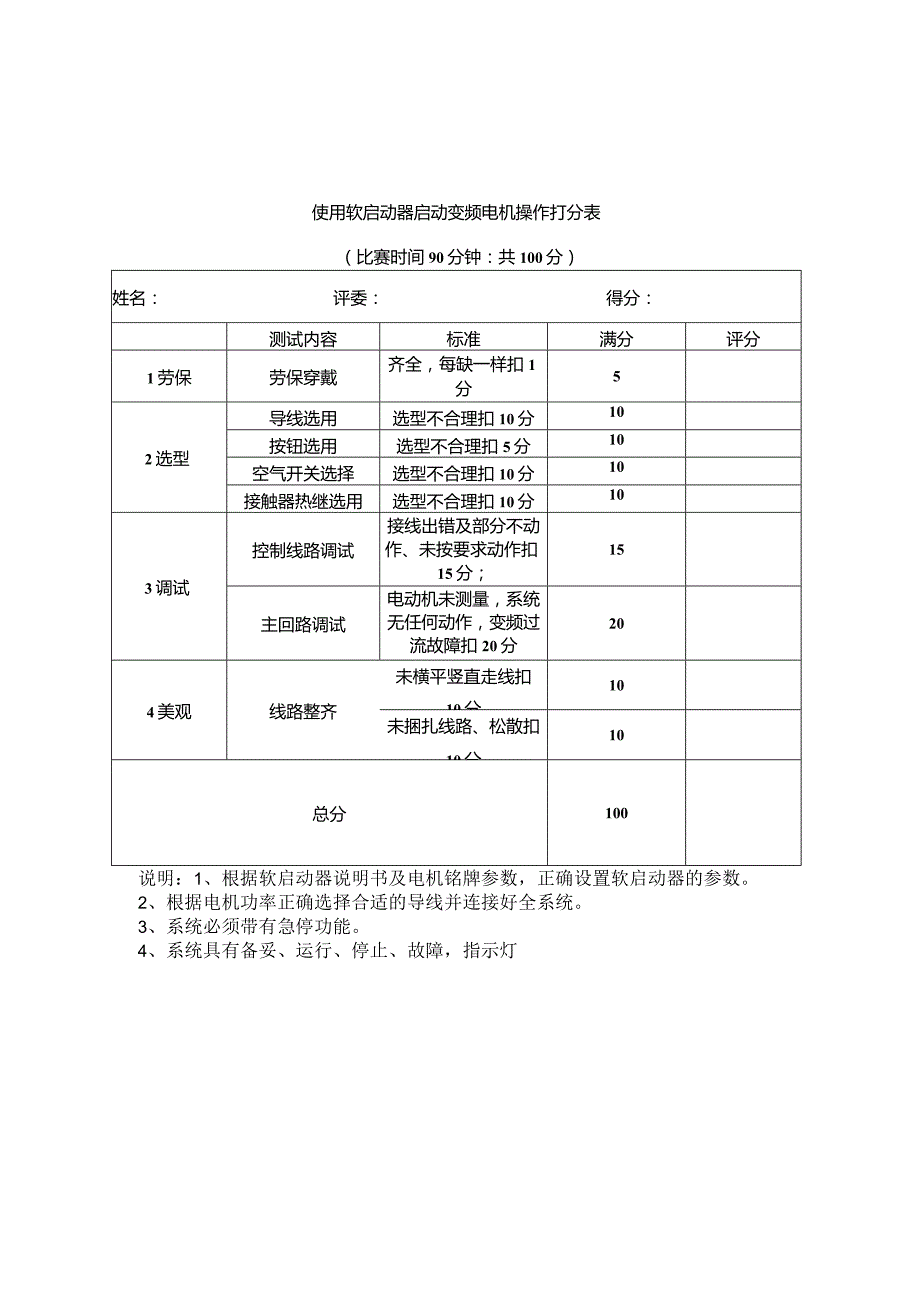

3、分100说明:1、根据变频器说明书及电机铭牌参数,正确设置变频器的参数。2、根据电机功率正确选择合适的导线线径及颜色并连接好全系统。3、系统必须带有急停功能。4、系统具有备妥、运行、停止、故障,指示灯使用软启动器启动变频电机操作打分表(比赛时间90分钟:共100分)姓名:评委:得分:测试内容标准满分评分1劳保劳保穿戴齐全,每缺一样扣1分52选型导线选用选型不合理扣10分10按钮选用选型不合理扣5分10空气开关选择选型不合理扣10分10接触器热继选用选型不合理扣10分103调试控制线路调试接线出错及部分不动作、未按要求动作扣15分;15主回路调试电动机未测量,系统无任何动作,变频过流故障扣20分204美观线路整齐未横平竖直走线扣10分10未捆扎线路、松散扣10分10总分100说明:1、根据软启动器说明书及电机铭牌参数,正确设置软启动器的参数。2、根据电机功率正确选择合适的导线并连接好全系统。3、系统必须带有急停功能。4、系统具有备妥、运行、停止、故障,指示灯
