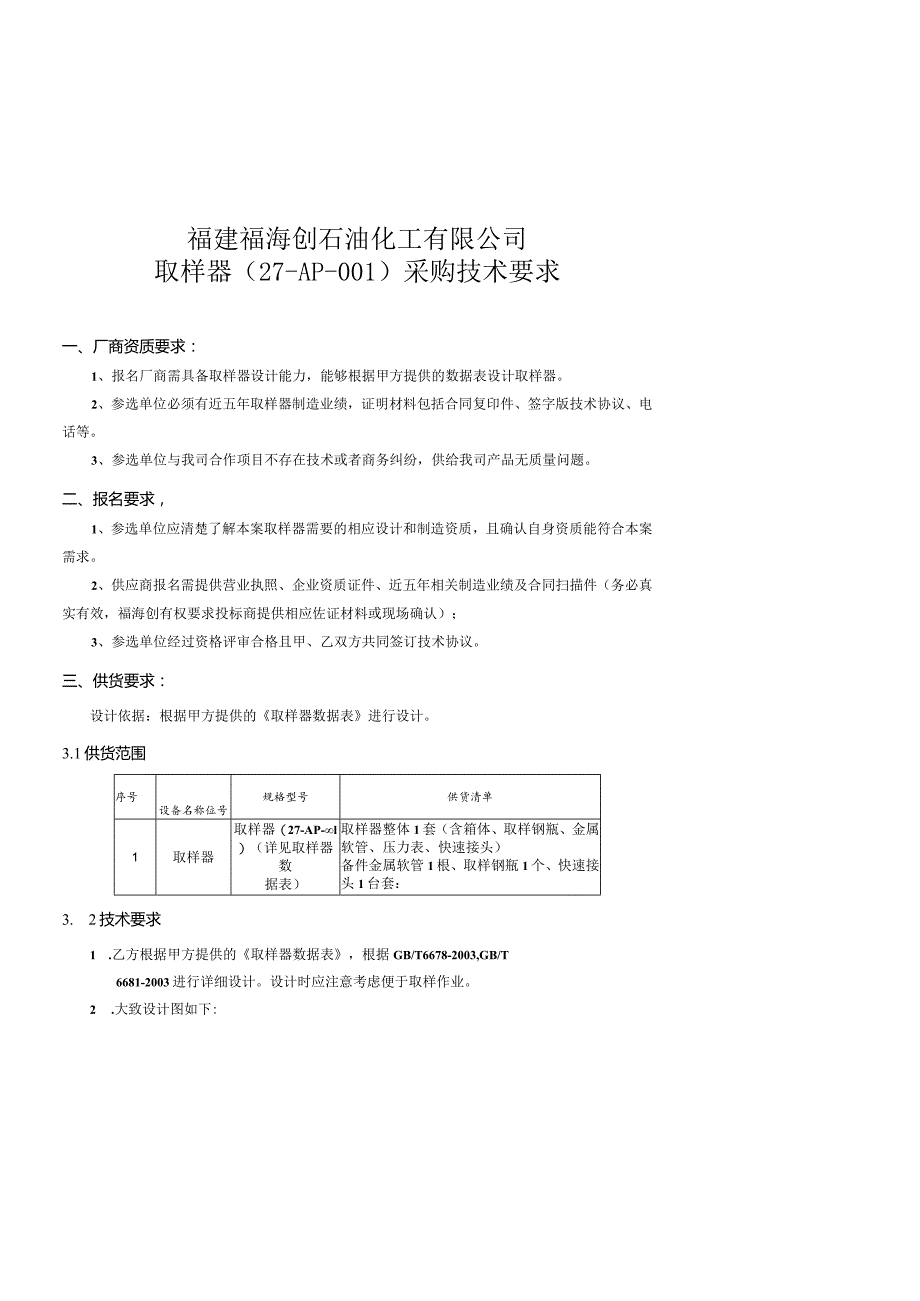

1、福建福海创石油化工有限公司取样器（27-AP-001）采购技术要求一、厂商资质要求：1、报名厂商需具备取样器设计能力，能够根据甲方提供的数据表设计取样器。2、参选单位必须有近五年取样器制造业绩，证明材料包括合同复印件、签字版技术协议、电话等。3、参选单位与我司合作项目不存在技术或者商务纠纷，供给我司产品无质量问题。二、报名要求，1、参选单位应清楚了解本案取样器需要的相应设计和制造资质，且确认自身资质能符合本案需求。2、供应商报名需提供营业执照、企业资质证件、近五年相关制造业绩及合同扫描件（务必真实有效，福海创有权要求投标商提供相应佐证材料或现场确认）；3、参选单位经过资格评审合格且甲、乙双方共

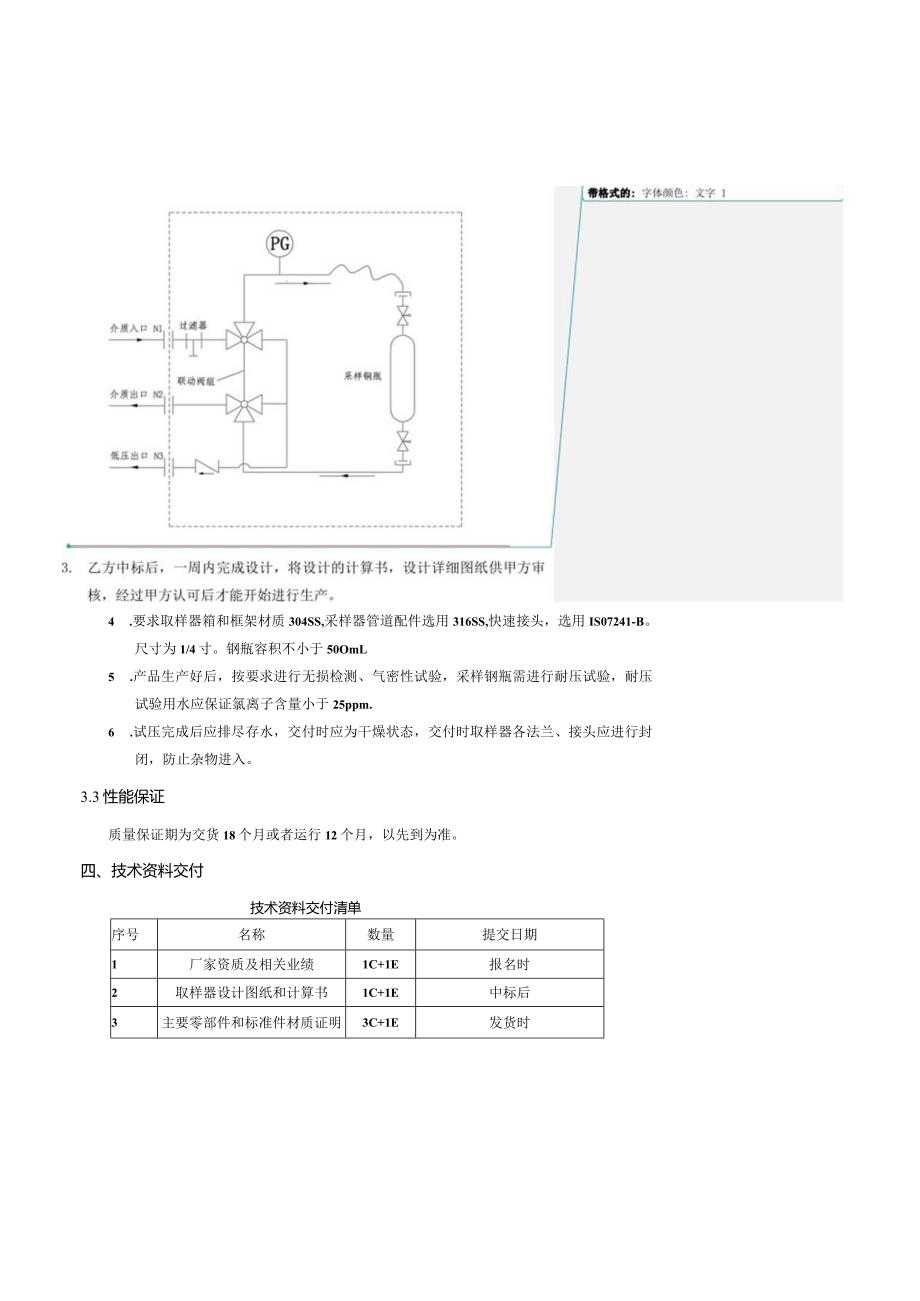

2、同签订技术协议。三、供货要求：设计依据：根据甲方提供的取样器数据表进行设计。3.1供货范围序号设备名称位号规格型号供货清单1取样器取样器（27-AP-l）（详见取样器数据表）取样器整体1套（含箱体、取样钢瓶、金属软管、压力表、快速接头）备件金属软管1根、取样钢瓶1个、快速接头1台套：3. 2技术要求1 .乙方根据甲方提供的取样器数据表，根据GB/T6678-2003,GB/T6681-2003进行详细设计。设计时应注意考虑便于取样作业。2 .大致设计图如下:4 .要求取样器箱和框架材质304SS,采样器管道配件选用316SS,快速接头，选用IS07241-B。尺寸为1/4寸。钢瓶容积不小于50

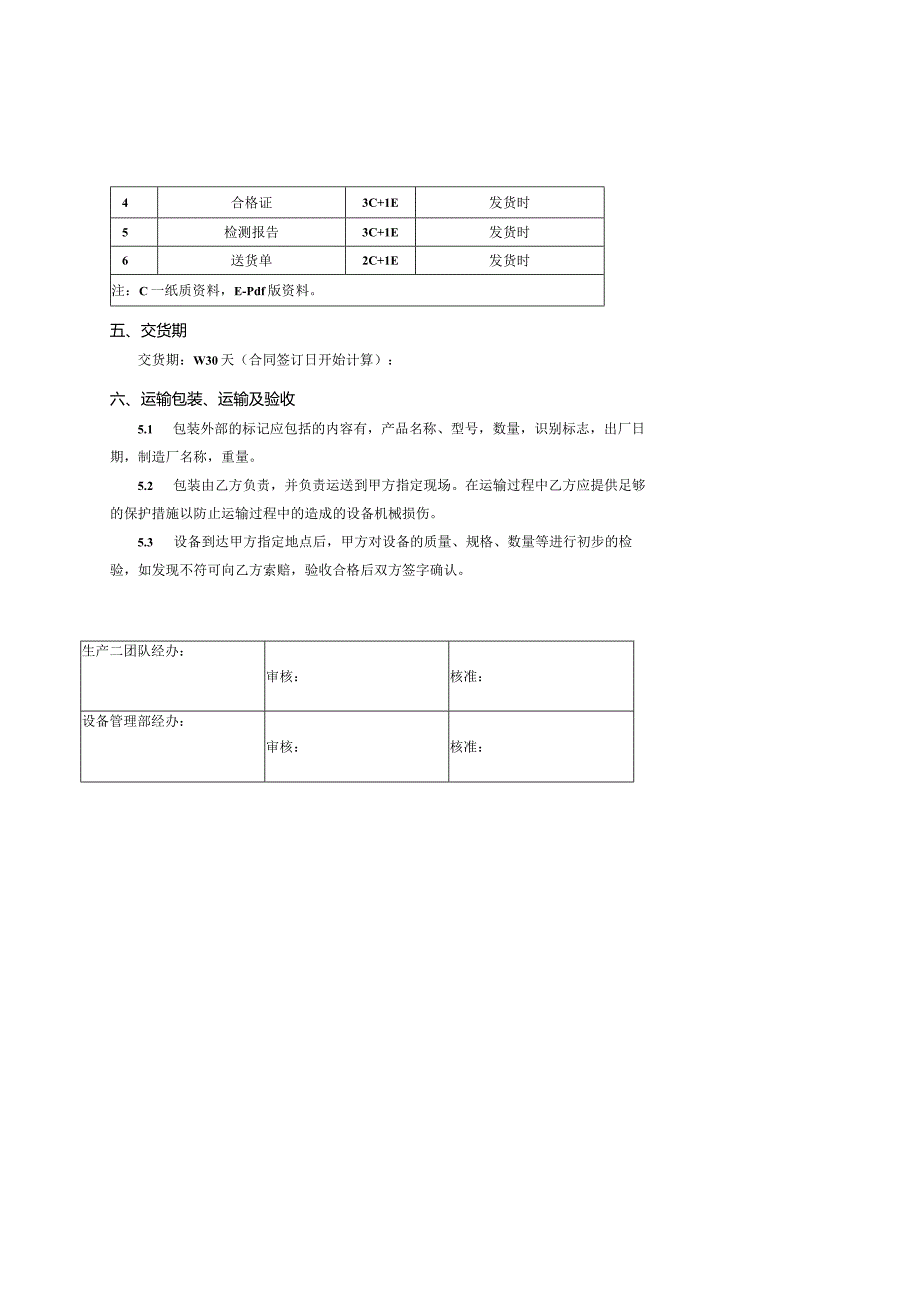

3、OmL5 .产品生产好后，按要求进行无损检测、气密性试验，采样钢瓶需进行耐压试验，耐压试验用水应保证氯离子含量小于25ppm.6 .试压完成后应排尽存水，交付时应为干燥状态，交付时取样器各法兰、接头应进行封闭，防止杂物进入。3.3性能保证质量保证期为交货18个月或者运行12个月，以先到为准。四、技术资料交付技术资料交付清单序号名称数量提交日期1厂家资质及相关业绩1C+1E报名时2取样器设计图纸和计算书1C+1E中标后3主要零部件和标准件材质证明3C+1E发货时4合格证3C+1E发货时5检测报告3C+1E发货时6送货单2C+1E发货时注：C一纸质资料，E-Pdf版资料。五、交货期交货期：W30天
4、（合同签订日开始计算）：六、运输包装、运输及验收5.1 包装外部的标记应包括的内容有，产品名称、型号，数量，识别标志，出厂日期，制造厂名称，重量。5.2 包装由乙方负责，并负责运送到甲方指定现场。在运输过程中乙方应提供足够的保护措施以防止运输过程中的造成的设备机械损伤。5.3 设备到达甲方指定地点后，甲方对设备的质量、规格、数量等进行初步的检验，如发现不符可向乙方索赔，验收合格后双方签字确认。生产二团队经办：审核：核准：设备管理部经办：审核：核准：.福建省项H号GI81SI版次：0取样器数据表文件号G181S2022067Y05石油化学r业设计院外限公司设计阶段*Z图工程名称野龙芳垃(漳州)有
5、队公司卜型项目设计专业I艺奘艮/上项名称用整域PSA装置分液罐27Dl(H增加跨线等流程优化页码弟1共1页1序号12位号27-AP-OO13要求数BtI4PAID图号G18IS-2022067-Y-026介施主要姐分及组成混合限料气(M4X)7ttn操作压力MPa(G)2.88操作温度(C)409型式信纹回流取样管路材质3(M冷却水管路材痂/取H器1体材版2010入口尺寸DN2011人口压力舞HP5012入口法兰密封面RF13入口法”标准SH/T3406-201314HUl尺寸DN2015连接编出口压力等级PN5016出口法；密封面RF17出口法兰标准SH/T3106-201318放空口尺寸DN2019放交口压力等级PN5020放空口法兰密封面RF21放空法.标准SH/T3406-201322232425262728293031323334需注：体.视厂家具体情况而定但在取样时应保证介质无泄源.02022.07校核本&数IK卡经FJpCDIH面允许不得扩散至第Jj
