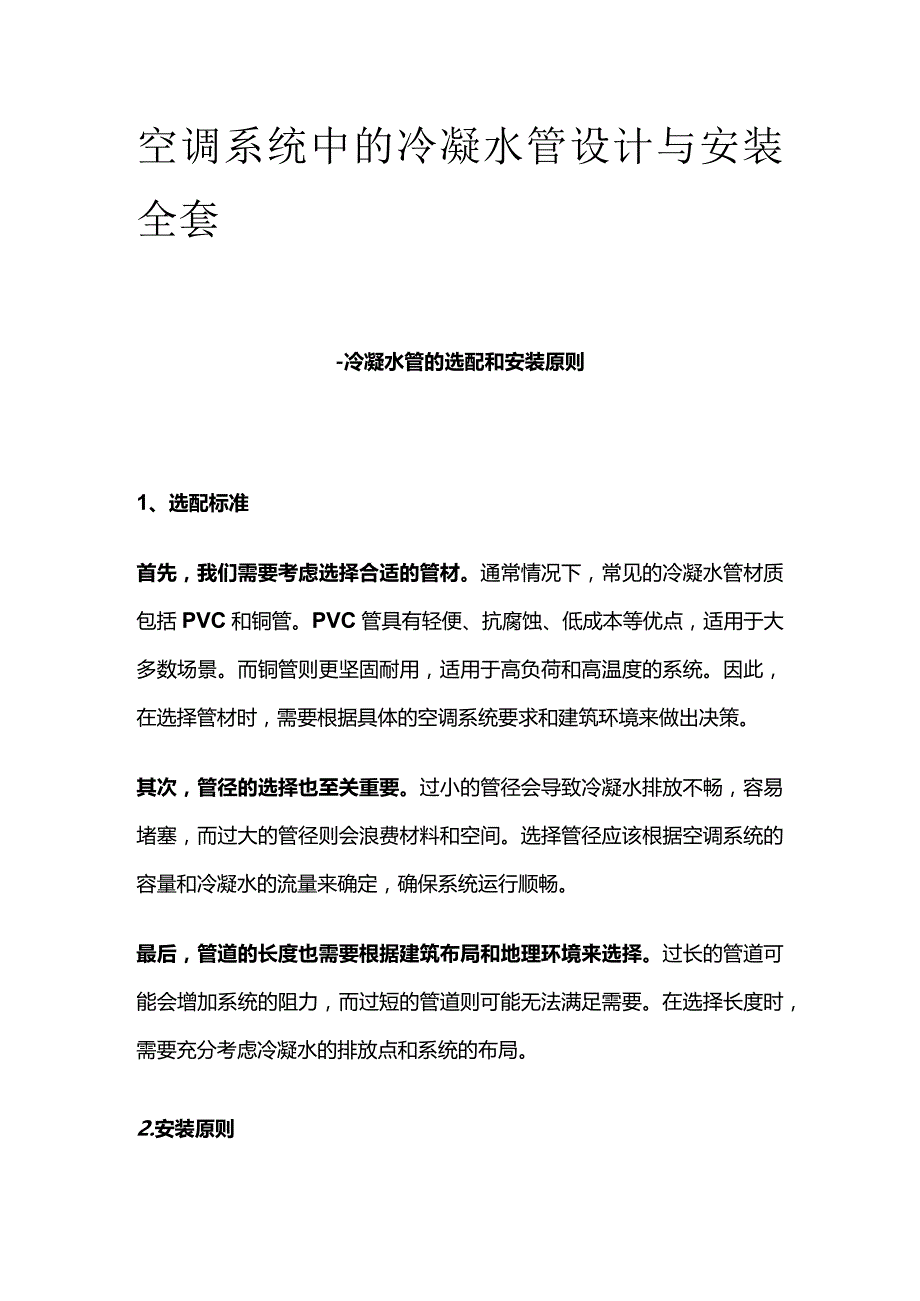

1、空调系统中的冷凝水管设计与安装全套-冷凝水管的选配和安装原则1、选配标准首先，我们需要考虑选择合适的管材。通常情况下，常见的冷凝水管材质包括PVC和铜管。PVC管具有轻便、抗腐蚀、低成本等优点，适用于大多数场景。而铜管则更坚固耐用，适用于高负荷和高温度的系统。因此，在选择管材时，需要根据具体的空调系统要求和建筑环境来做出决策。其次，管径的选择也至关重要。过小的管径会导致冷凝水排放不畅，容易堵塞，而过大的管径则会浪费材料和空间。选择管径应该根据空调系统的容量和冷凝水的流量来确定，确保系统运行顺畅。最后，管道的长度也需要根据建筑布局和地理环境来选择。过长的管道可能会增加系统的阻力，而过短的管道则可

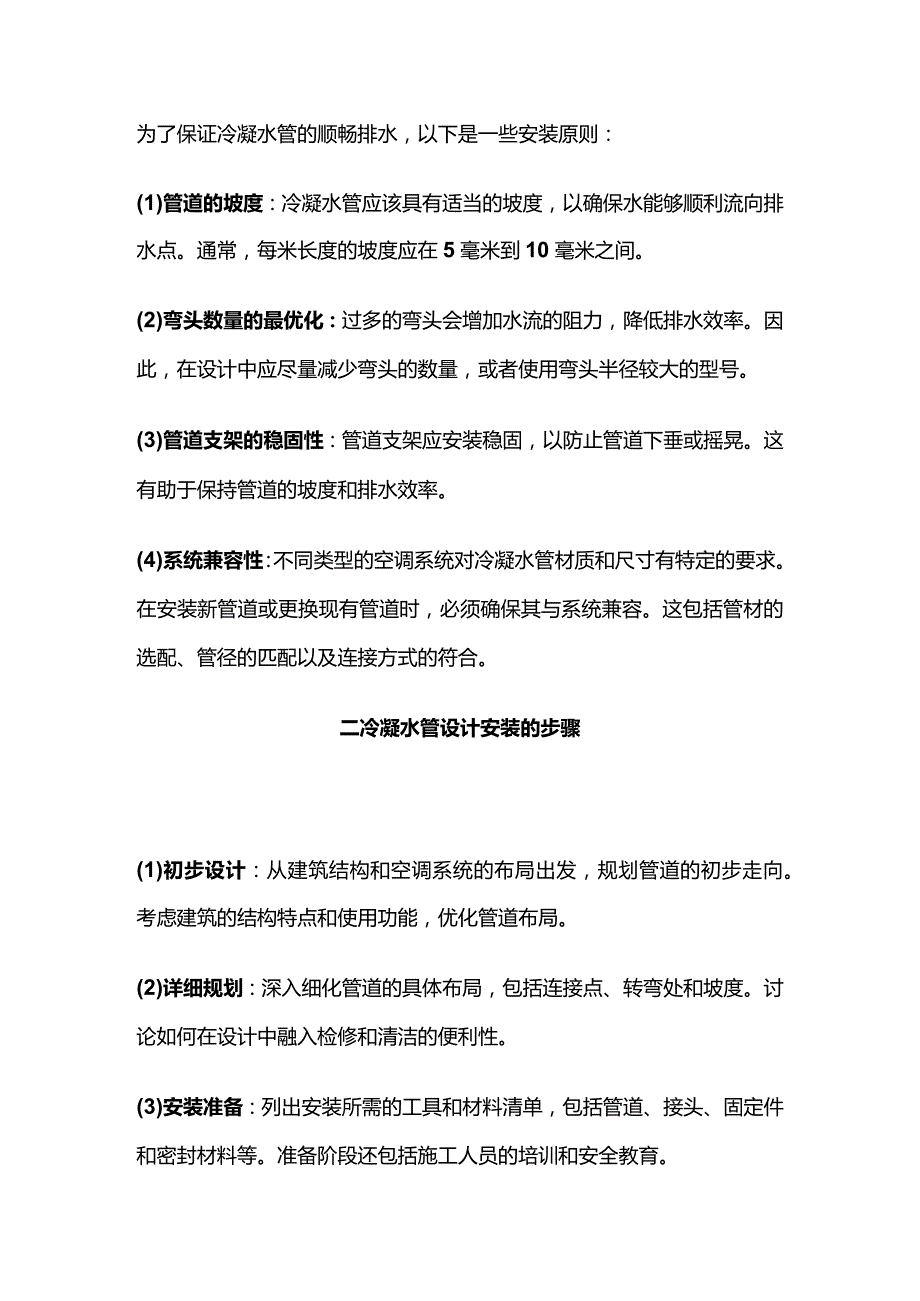

2、能无法满足需要。在选择长度时，需要充分考虑冷凝水的排放点和系统的布局。2.安装原则为了保证冷凝水管的顺畅排水，以下是一些安装原则：(1)管道的坡度：冷凝水管应该具有适当的坡度，以确保水能够顺利流向排水点。通常，每米长度的坡度应在5毫米到10毫米之间。(2)弯头数量的最优化：过多的弯头会增加水流的阻力，降低排水效率。因此，在设计中应尽量减少弯头的数量，或者使用弯头半径较大的型号。(3)管道支架的稳固性：管道支架应安装稳固，以防止管道下垂或摇晃。这有助于保持管道的坡度和排水效率。(4)系统兼容性：不同类型的空调系统对冷凝水管材质和尺寸有特定的要求。在安装新管道或更换现有管道时，必须确保其与系统兼容

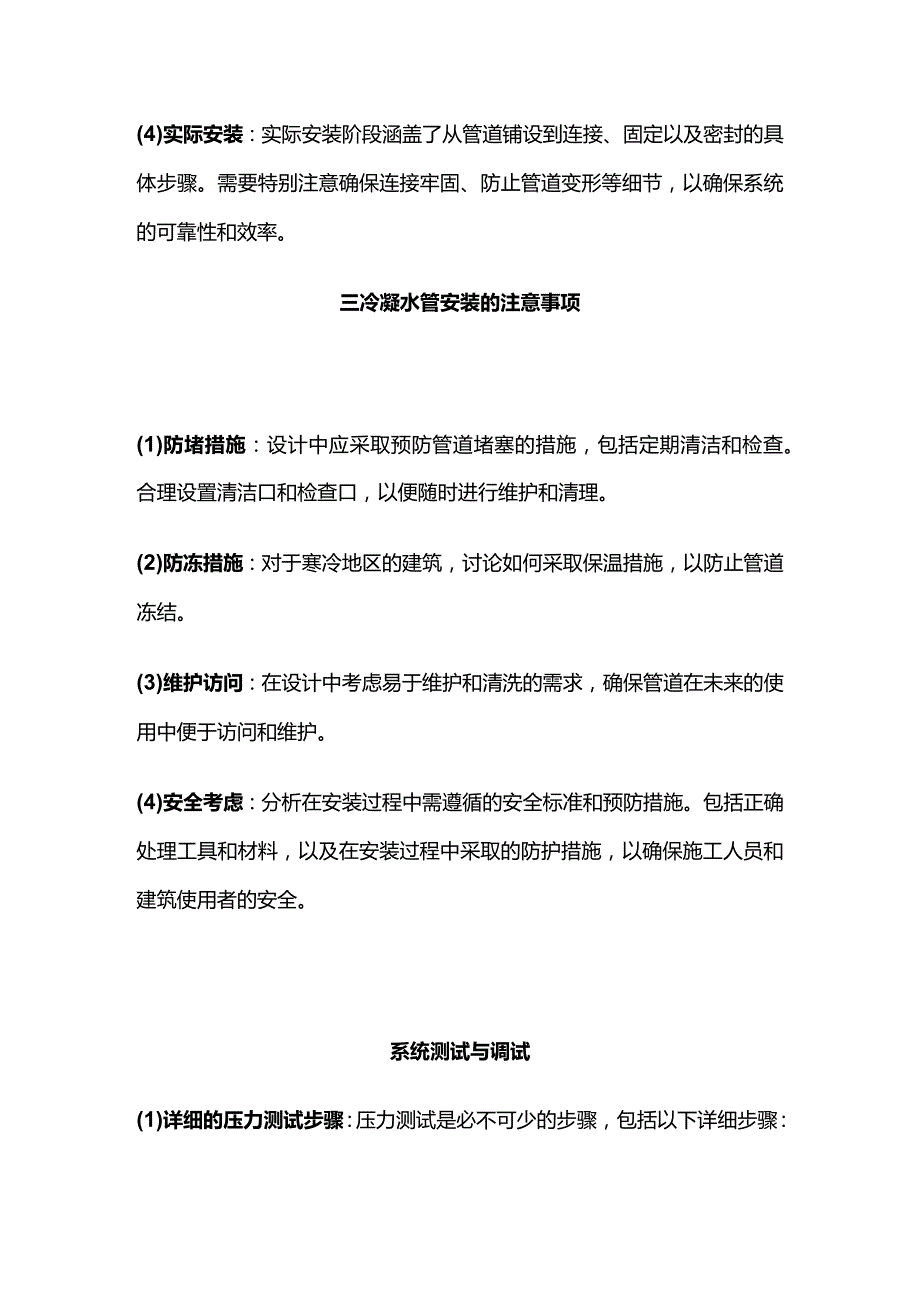

3、。这包括管材的选配、管径的匹配以及连接方式的符合。二冷凝水管设计安装的步骤(1)初步设计：从建筑结构和空调系统的布局出发，规划管道的初步走向。考虑建筑的结构特点和使用功能，优化管道布局。(2)详细规划：深入细化管道的具体布局，包括连接点、转弯处和坡度。讨论如何在设计中融入检修和清洁的便利性。(3)安装准备：列出安装所需的工具和材料清单，包括管道、接头、固定件和密封材料等。准备阶段还包括施工人员的培训和安全教育。(4)实际安装：实际安装阶段涵盖了从管道铺设到连接、固定以及密封的具体步骤。需要特别注意确保连接牢固、防止管道变形等细节，以确保系统的可靠性和效率。三冷凝水管安装的注意事项(1)防堵措施
4、：设计中应采取预防管道堵塞的措施，包括定期清洁和检查。合理设置清洁口和检查口，以便随时进行维护和清理。(2)防冻措施：对于寒冷地区的建筑，讨论如何采取保温措施，以防止管道冻结。(3)维护访问：在设计中考虑易于维护和清洗的需求，确保管道在未来的使用中便于访问和维护。(4)安全考虑：分析在安装过程中需遵循的安全标准和预防措施。包括正确处理工具和材料，以及在安装过程中采取的防护措施，以确保施工人员和建筑使用者的安全。系统测试与调试(1)详细的压力测试步骤：压力测试是必不可少的步骤，包括以下详细步骤：(2)准备压力测试：在进行压力测试之前，需要进行检查清单，确保一切准备就绪。确定所需的工郸口设备。(3
5、)执行压力测试：详细描述如何执行压力测试，包括测试的持续时间、监测的参数(如压力和泄漏)以及评估标准。(4)系统调试过程：系统调试是确保系统正常运行的关键步骤。这包括根据测试结果调整系统，以优化冷凝水流量、调整管道坡度和排水速度，以及根据环境条件调整系统设置。(5)运行监测策略：初期运行阶段需要实施监测计划，以跟踪系统的性能。监测的关键指标可以包括温度、湿度、流量等，根据这些数据进行进一步的调整和优化。五故障排除和维护最后，建立故障排除和维护计划是确保冷凝水管系统长期稳定运行的关键。以下是一些故障排除和维护方面的注意事项：1故障排除指南：冷凝水管系统在运行中可能会出现各种故障，因此需要提供详细
6、的故障排除指南，以帮助诊断问题并采取适当的解决步骤。以下是一些常见问题和相应的解决方法：(1)堵塞问题：如果冷凝水管堵塞，首先关闭系统以停止水流。然后，使用适当的工具和方法来清除堵塞物质。定期清洁管道可以减少堵塞的发生。(2)泄漏问题：如果发现冷凝水管出现泄漏，首先关闭系统并排水。然后检查管道连接点和密封件，确保没有损坏或松动的部分。必要时更换密封件或修复连接点。(3)噪音问题：异常的噪音可能表明管道或支架存在问题。检查管道是否正确固定，支架是否牢固。根据噪音的性质，采取适当的维修或调整措施。(4)流量问题：如果冷凝水流量异常低或高，检查管道坡度和排水速度是否正确。调整管道坡度和排水速度以优化
7、流量。2、维护程序和时间表：冷凝水管系统需要定期的维护，以确保其性能和可靠性。以下是一些维护程序和时间表的建议：(1)清洁：定期清洁冷凝水管，以防止堵塞和污垢积聚。清洁频率取决于使用环境，通常每三到六个月进行一次清洁。(2)检查：定期检查管道连接点、支架、密封件和弯头等部件，确保没有损坏或松动。检查频率应该每月进行一次。(3)更换部件：根据使用寿命和磨损程度，定期更换密封件、弯头和其他关键部件。更换时间通常为每一到两年一次。(4)保养润滑：如果系统中包含润滑部件，定期进行润滑以确保其正常运转。3、长期维护策略：长期维护策略旨在确保冷凝水管系统的可持续性能和健康运行。以下是一些长期维护策略的建议：(1)监测系统健康状况：建立系统监测计划，追踪关键指标如温度、湿度、流量等。使用这些数据来评估系统的性能和健康状况。(2)规划大修和更新：定期进行系统评估，规划大修和更新项目，以确保系统保持最新和高效的状态。(3)实施预防性维护措施：针对系统的特定需求，制定预防性维护计划，包括定期更换部件、清洁、润滑和校准。(4)培训维护人员：确保维护人员接受适当的培训，以正确执行维护程序和故障排除。综合考虑这些故障排除、维护程序和长期维护策略，可以确保冷凝水管系统的可靠性、效率和持续性运行，减少不必要的故障和维修成本，同时延长系统的寿命。
