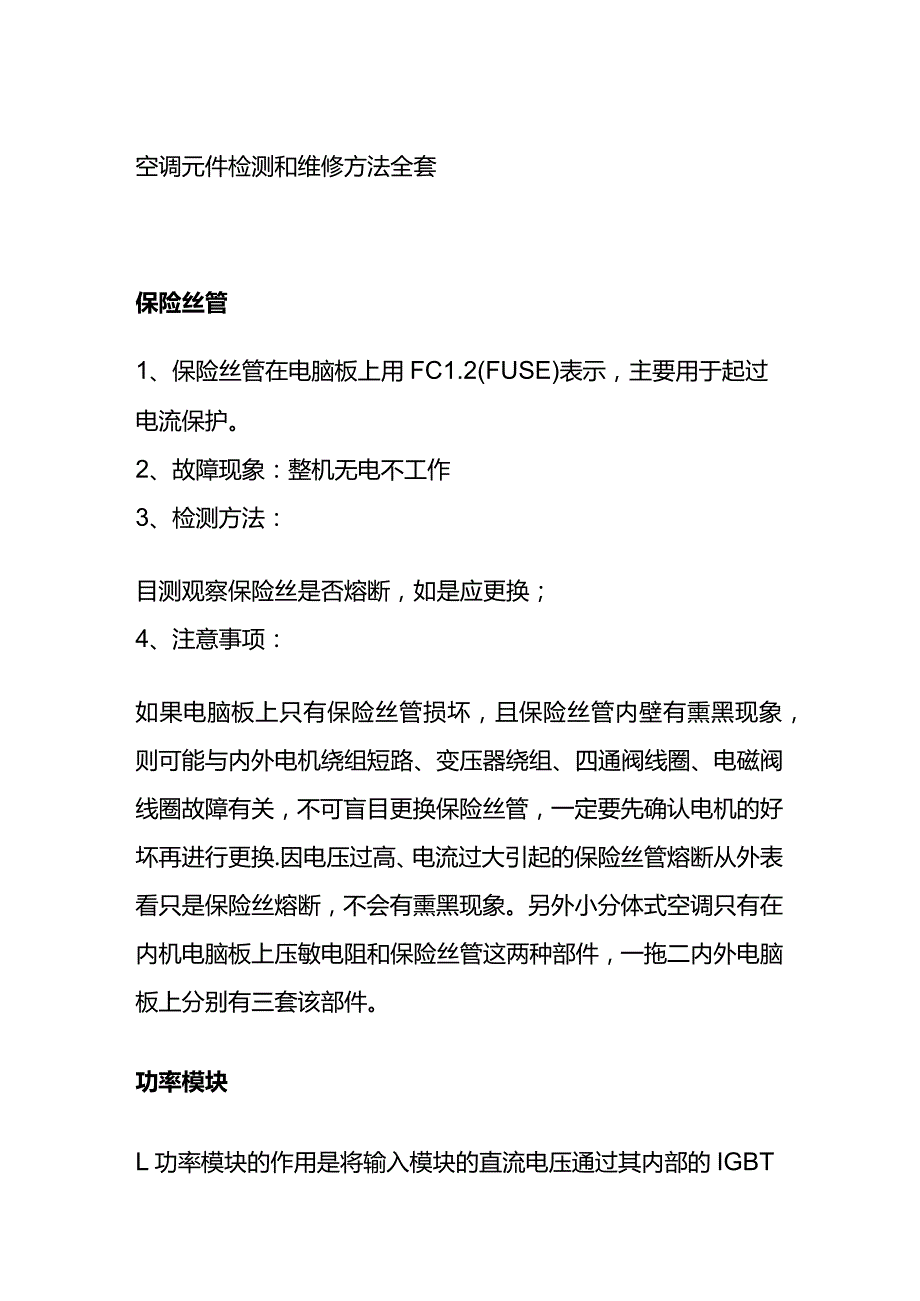

1、空调元件检测和维修方法全套保险丝管1、保险丝管在电脑板上用FC1.2(FUSE)表示，主要用于起过电流保护。2、故障现象：整机无电不工作3、检测方法：目测观察保险丝是否熔断，如是应更换；4、注意事项：如果电脑板上只有保险丝管损坏，且保险丝管内壁有熏黑现象，则可能与内外电机绕组短路、变压器绕组、四通阀线圈、电磁阀线圈故障有关，不可盲目更换保险丝管，一定要先确认电机的好坏再进行更换.因电压过高、电流过大引起的保险丝管熔断从外表看只是保险丝熔断，不会有熏黑现象。另外小分体式空调只有在内机电脑板上压敏电阻和保险丝管这两种部件，一拖二内外电脑板上分别有三套该部件。功率模块L功率模块的作用是将输入模块的直

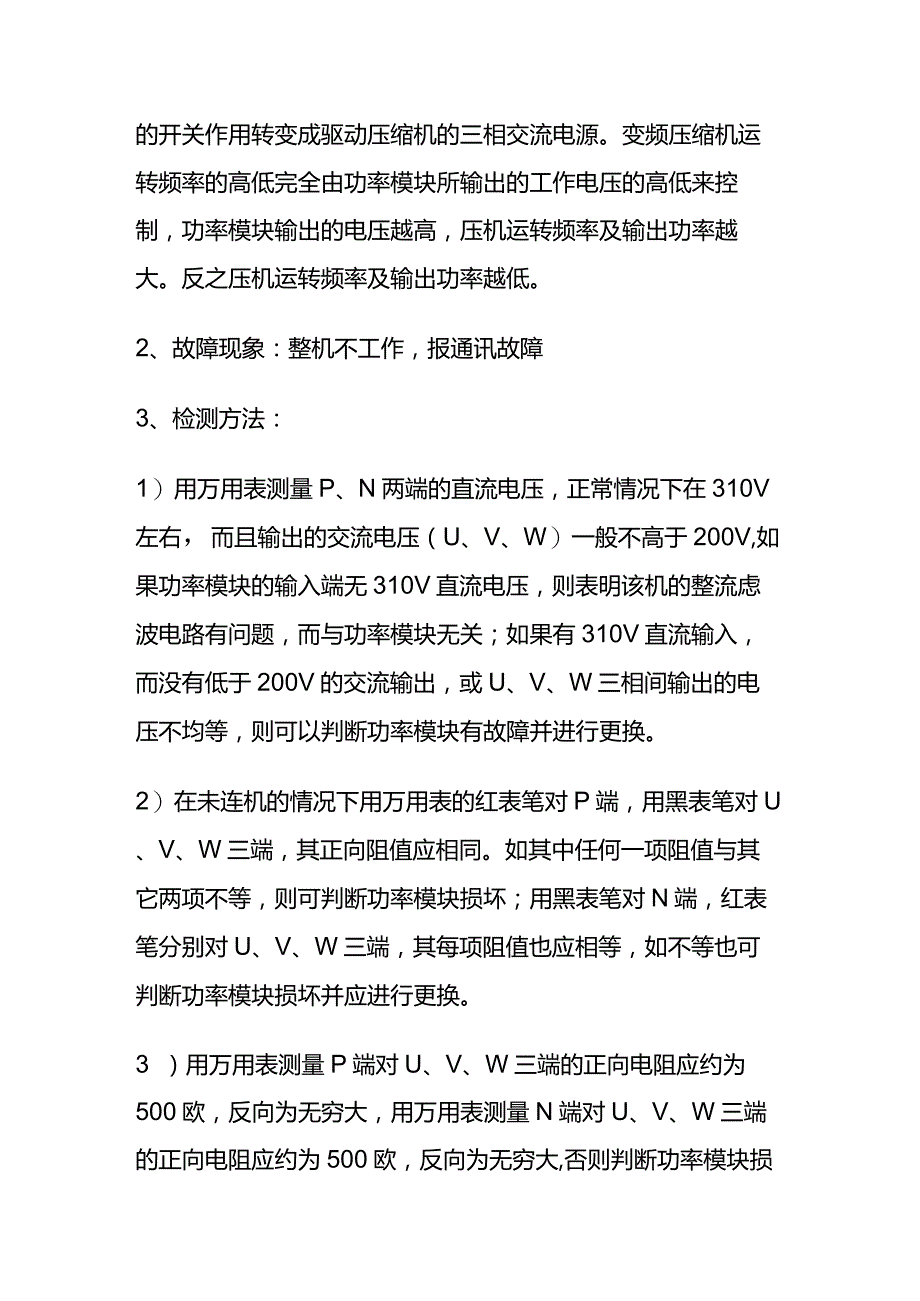

2、流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。反之压机运转频率及输出功率越低。2、故障现象：整机不工作，报通讯故障3、检测方法：1）用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V,如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换

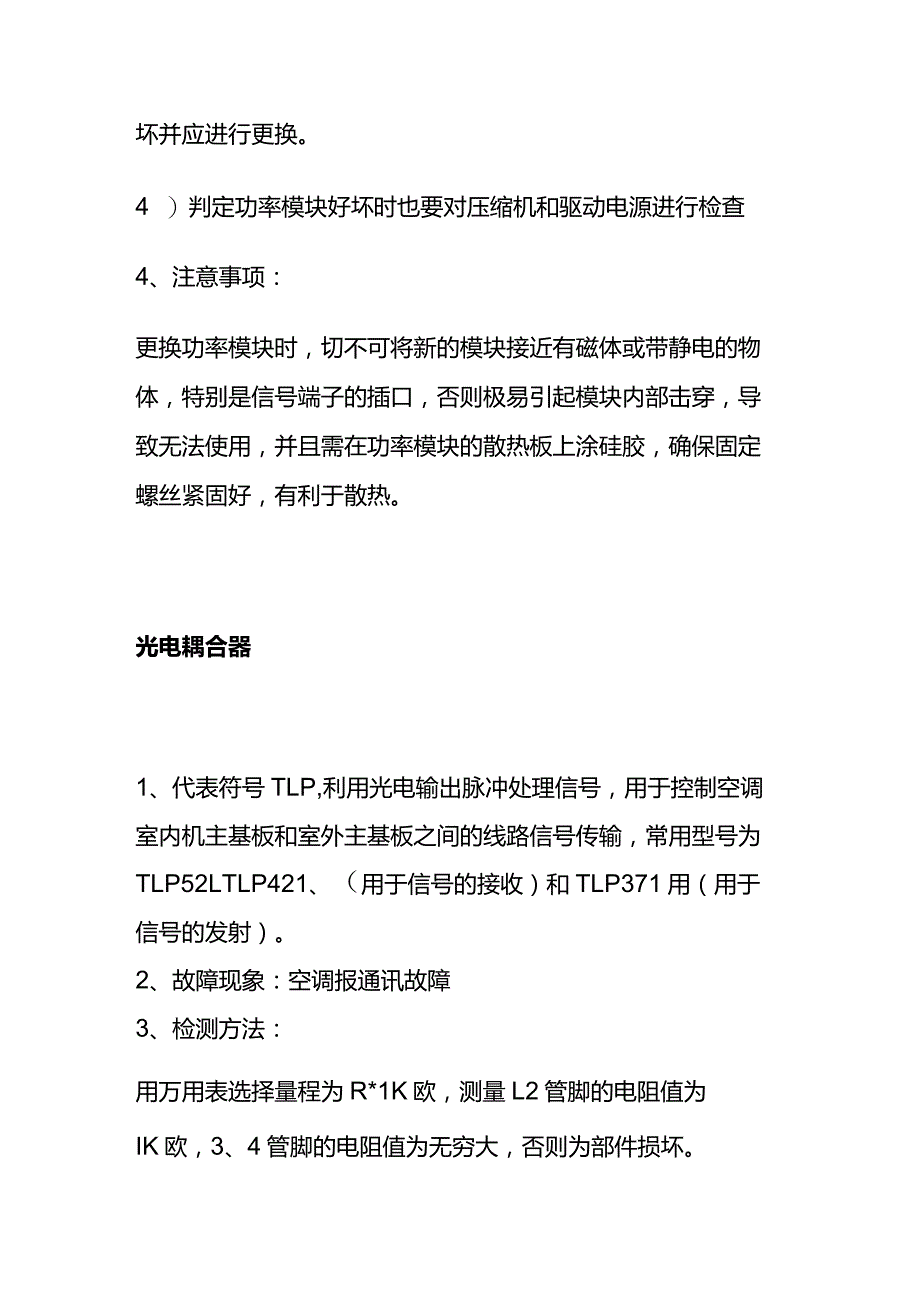

3、。2）在未连机的情况下用万用表的红表笔对P端，用黑表笔对U、V、W三端，其正向阻值应相同。如其中任何一项阻值与其它两项不等，则可判断功率模块损坏；用黑表笔对N端，红表笔分别对U、V、W三端，其每项阻值也应相等，如不等也可判断功率模块损坏并应进行更换。3 ）用万用表测量P端对U、V、W三端的正向电阻应约为500欧，反向为无穷大，用万用表测量N端对U、V、W三端的正向电阻应约为500欧，反向为无穷大,否则判断功率模块损坏并应进行更换。4 ）判定功率模块好坏时也要对压缩机和驱动电源进行检查4、注意事项：更换功率模块时，切不可将新的模块接近有磁体或带静电的物体，特别是信号端子的插口，否则极易引起模块内
4、部击穿，导致无法使用，并且需在功率模块的散热板上涂硅胶，确保固定螺丝紧固好，有利于散热。光电耦合器1、代表符号TLP,利用光电输出脉冲处理信号，用于控制空调室内机主基板和室外主基板之间的线路信号传输，常用型号为TLP52LTLP421、（用于信号的接收）和TLP371用（用于信号的发射）。2、故障现象：空调报通讯故障3、检测方法：用万用表选择量程为R*1K欧，测量L2管脚的电阻值为IK欧，3、4管脚的电阻值为无穷大，否则为部件损坏。过流（过热）保护器L过流（过热）保护器紧压在压缩机的外壳上（为早期使用的压缩机），并与压缩机电路串联，能感受到压缩机的外壳和电动机的电流，无论哪一个超过了规定值，都
5、会使继电器的触点断开使压缩机停止运转.其发热元件为双金属片和电热丝.同时当继电器的电热丝冷却后，双金属片恢复原形，使触点闭合.另外还有一种内埋式热保护继电器，该元件埋在压缩机内部绕组中，直接感受压缩机绕组变化，原理同上，但主要用于家用空调和三菱重工海尔306、506、307、507等机型使用的压缩机。2、故障现象：工作一段时间后压机不工作；3、检测方法：用万用表RXl或RXIO端测量热保护器两端的电阻值，正常时应该为零，否则已经损坏需要更换。继电器1、继电器在电脑板上用RL表示，控制压缩机、电机、四通阀线圈、电加热等部件的开停，以及是否有运转信号取决于该部件。2、故障现象：压机不工作；外机风扇
6、不工作；四通阀、电磁阀不上电；内风机不工作或不能调速（柜机）；3、常见故障及检测方法：L不吸合：对于定频空调，会造成压机不运转，但外机其他部件运转正常；对于变频空调，会造成外机不工作；2、粘连：对于定频空调会造成通电压机就会运转，其他部件正常；1 ）用万用表欧姆档测量线圈（L2）脚的阻值，正常情况下为150至180欧姆，如果阻值为无穷大，说明继电器线圈断路，应更换；2 ）继电器表面两个触点在正常情况下是不导通的，用万用表欧姆档测量两具阻值，如两触点在未通电情况下导通，则表示两触点粘连，应更换。3）上电使继电器处于闭合状态，其触点应处于同电位状态即接触良好。交流接触器L交流接触器是一种利用电磁吸
7、力使电路接通和断开的一种自动控制器。其主要由铁芯、线圈、和触头组成。交流接触器控制压缩机的开停。2、故障现象：压机不启动、不工作3、检测方法：L检测线圈绕组的阻值，看是否断开或短路；2、用万用表欧姆档检测交流接触器上下接点的通断情况，在未通电的情况下上下触点的阻值应为无穷大，如有阻值，则表明内部触点粘连；3、按下交流接触器表面的强制按钮，用万用表测量上下触点的阻值，每组阻值正常情况下应该为零，若为无穷大或阻值变大，则表明内部触点表面可能有挂弧现象.如果出现以上三种现象均应该更换交流接触器；4、注意事项：对于单相3匹空调，当电压不稳或启动时压降较大时都很容易损坏交流接触器，如有此类现象，维修时一
8、定要先将电源故障排除后方可更换接触器，否则还是会造成以上故障。接收器1、接收器在空调器中主要用于接收遥控器所发出的各种运转指令，再传给电脑板主芯片来控制整机的运行状态。2、故障现象：遥控无反映3、检测方法：用万用表测量其2、3脚，当接收头收到信号时，两脚间的电压应低于5V,若无信号输入时，两脚间的电压应为5V,否则应更换部件。负离子发生器L负离子发生器主要是通过发射负离子并使其与空气中的细菌、颗粒、烟尘相结合，达到除菌、清洁空气的效果。2、故障现象：负离子不工作3、检测方法：L用负离子检测板放在发生器的前端，当检测到负离子发生器工作时，检测板上的灯就会闪烁，证明负离子发生器正常。2、专用的测电
9、笔，当负离子发生器工作时测电笔中的就管便会闪烁，说明负离子工作正常。a）负离子发生器的工作电压为电脑板供给的直流12V或交流220V,经升压变压器升压后产生3500V左右的直流电，但是其电流值很少只有几微安左右。b）打开负离子功能，并且测量负离子发生器在电脑板上的插接处有12V电压输出，但是负离子发生器不工作，说明负离子发生器坏需更换，另外当电脑板上没有给负离子发生器的12V输出，说明电脑板坏，需更换电脑板。二通阀L二通截止阀安装在室外机组配管中的液管侧，由定位调整口和两条相互垂直的管路组成。其中一条管路与室外机组的液管侧相连，另一条管路通过扩口螺母与室内机组的配管相连。2、故障现象：制冷、制
10、热效果差；不制冷、不制热；3、常见故障及检测方法：二通阀多为安装时用力不当造成阀芯损坏及阀丝损坏而导致漏氟，用肥皂水对工艺及阀芯和配管接口处进行检漏，如有漏点则应更换。干燥过滤器L干燥过滤器用于吸收系统中的水分，阻挡系统中的杂质使其不能通过，防止制冷系统管路发生冰堵和脏堵。由于系统最容易堵塞的部位是毛细管，因此干燥过滤器通常安装在冷凝器与毛细管之间。干燥过滤器其外壳采用紫铜管收口成型，内装金属细丝或多孔金属板，可以有效地过滤杂质。2、故障现象：制冷、制热效果差3、常见故障及检测方法：主要为制冷系统压机产生的机械磨损造成的金属粉末以及管道内的一些焊渣和冷冻油内的污物对过滤器产生阻塞，使制冷剂循环
11、受阻。主要现象为表面结霜，此时应进行清洗或更换。单向阀1、单向阀又称止逆阀，是一种防止制冷剂反向流动的阀门，由尼龙阀针、阀座、限位环、及外壳组成。单向阀主要用于热泵空调器上，并与一段毛细管并联在系统中。2、故障现象：制冷、制热效果差3、常见故障及检测方法：L关闭不严：制热时制冷剂通过关闭不严的单向阀，造成系统高压压力下降制热效果差；2、堵：单向阀芯被堵后会出现结霜的现象，会造成制冷效果差。另外更换单向阀时应注意降温冷却阀体，防止阀体的内尼龙阀芯变形，造成制热效果差；用压力表检测系统高压压力并于正常状况的数值进行比较并同时观察单向阀表面是否结霜。电磁换向阀L电磁换向阀又叫四通阀，是热泵型空调进行
12、制冷、制热工作状态转换的控制切换阀。2、故障现象：开制热时制冷、制热制冷效果差、不制冷、不制热；3、常见故障及检测方法：1 ）线圈断路：线圈断路后无法对阀芯产生吸附作用，导致四通阀无法换向进行制热；2 ）短路：当四通阀线圈短路严重时，开机制热时会造成短路电流大烧坏保险丝管，使整机不能工作。用万用表欧姆档RXlK档测量线圈两插头的阻值，正常情况下根据及其型号的大小阻值在1300至2000欧姆。电加热器L在热泵型空调中，其加热元件有PTC式和电加热管式两种，小型空调常用PTC式，大中型空调则采用电加热管式加热器。2、故障现象：电加热器不工作；3、常见故障及检测方法：电热丝断.丝间短路或绝缘损坏等L
13、检修时可用万用表测试其电阻值，若为无穷大则断路，若很小则为短路。电加热器的工作一般由芯片控制，发出加热指令。当感温包感受到环境温度较低时，开始工作。若发出指令电热器虽工作但无热风吹出，可能是电热丝故障，也可能是线路板故障，应用万用表对线路板进行检查，看继电器是否有电源输出。2、绝缘的检查方法:用万用表对电加热器接线端子和其金属外壳的绝缘电阻进行检测，其值应大于30兆欧。电容器L代表符号C,主要功能为贮存电荷、滤波、移相，主要有压机电容、风机电容和电解电容。2、故障现象：压机不启动、风机不工作或转速慢；3、检测方法：切断电源，取下连接电容器两端的接线，用导体连接电容器的两个接线端进行放电（特别是
14、滤波电容，如电容器不放电，带电测量会损坏仪表）o对于风机电容和压机电容，放电后用万用表R*1K欧档测量,当表笔刚于电容器两接线端连接时，表针应有较大的摆动，尔后慢慢回到接近无穷大的位置。如表针摆动不大，说明电容量较小，如表针回不到接近无穷大的位置，说明电容漏电严重，应更换。对于电解电容（主要用于变频机和定频机的虑波电容）应采用万用表R*1K欧档进行测量，具体判定方法同上。4、注意事项：对于滤波电容，如测量之前电容器不放电，带电测量会损坏仪表；并且滤波电容有正负极之分，当维修人员更换电容时不要将正负极搞反，否则会造成电容击穿，造成事故。电抗器L代表符号L,主要用于变频空调器的电源直流电路中，结构
15、类似变压器，由铁芯和绝缘漆包线组成，该部件固定在室外机底盘上。当交流电源220V电压经过变压器、整流桥、虑波后，交流成分的电流通过具有电感的电路时，电感有阻碍交流电流流过的作用，将多余的能量储存在电感中，可提高电源的功率因数。2、故障现象：外机噪音大、不启动、通电跳闸；3、检测方法：1、万用表欧姆档Rl欧测量其绕组，阻值约为1欧姆，否则应进行更换。2、检查外表是否锈蚀或者破损，线束任一端与壳体是否相连对地短路。电子膨胀阀L电子膨胀阀由线圈通过电流产生磁场并作用于阀针，驱动阀针旋转，当改变线圈的正、负电源电压和信号时，电子膨胀阀也随着开启、关闭或改变开启与关闭间隙的大小，从而达到控制系统中制冷剂的流量及制冷、热量的大小。阀芯开启越小，制冷剂流量越小，其制冷、热量越大。2、故障现象：不制冷、不制热；制冷、制热效果差；3、常见故障及检测方法：L一拖二机器AB机电子膨胀阀线圈固定错或室外机A、B机端子控制线接反，无法开机。2、电子膨胀阀线圈短路或开路造成无法正常工作。3、阀针卡住，开度不变，造成机器升频后又下降，无法达到高频。1 ）首先确定线圈是否牢固固定在阀体上，并用万用表测量电子膨胀阀线圈两公共端与对应两绕组的阻值，正常情况时应约为50欧，当为无穷大时为开路，当过小时为短路，此时应进行更换。2 ）电时电子膨胀阀应复位，通过听声音、模
