1、附件:英德市市区饮用水水源保护区划定及调整方案一、官田水虎石陂饮用水水源保护区（划定）云山水厂取水口之一（水头洞取水口）位于官田水，通过官田水干流建设的辛天山水电站取水陂，将原水经引水渠（约635）引至辛天山水电站前置池后，再由DN1400密闭管道输送至秀才山水库，经调蓄后通过DN1200密闭管道将水输送至水厂。由于辛天山水电站陂头渗漏严重，为提高英德市市区石门台饮用水工程一期供水保障率，2023年5月经英德市发展改革委员会批复（英发改资（2023）57号），同意建设英德市市区石门台饮用水工程虎石水陂工程项目。即在辛天山水电站上游约65Onl处新建虎石水陂，并将辛天山水电站前池的供水管道延伸至

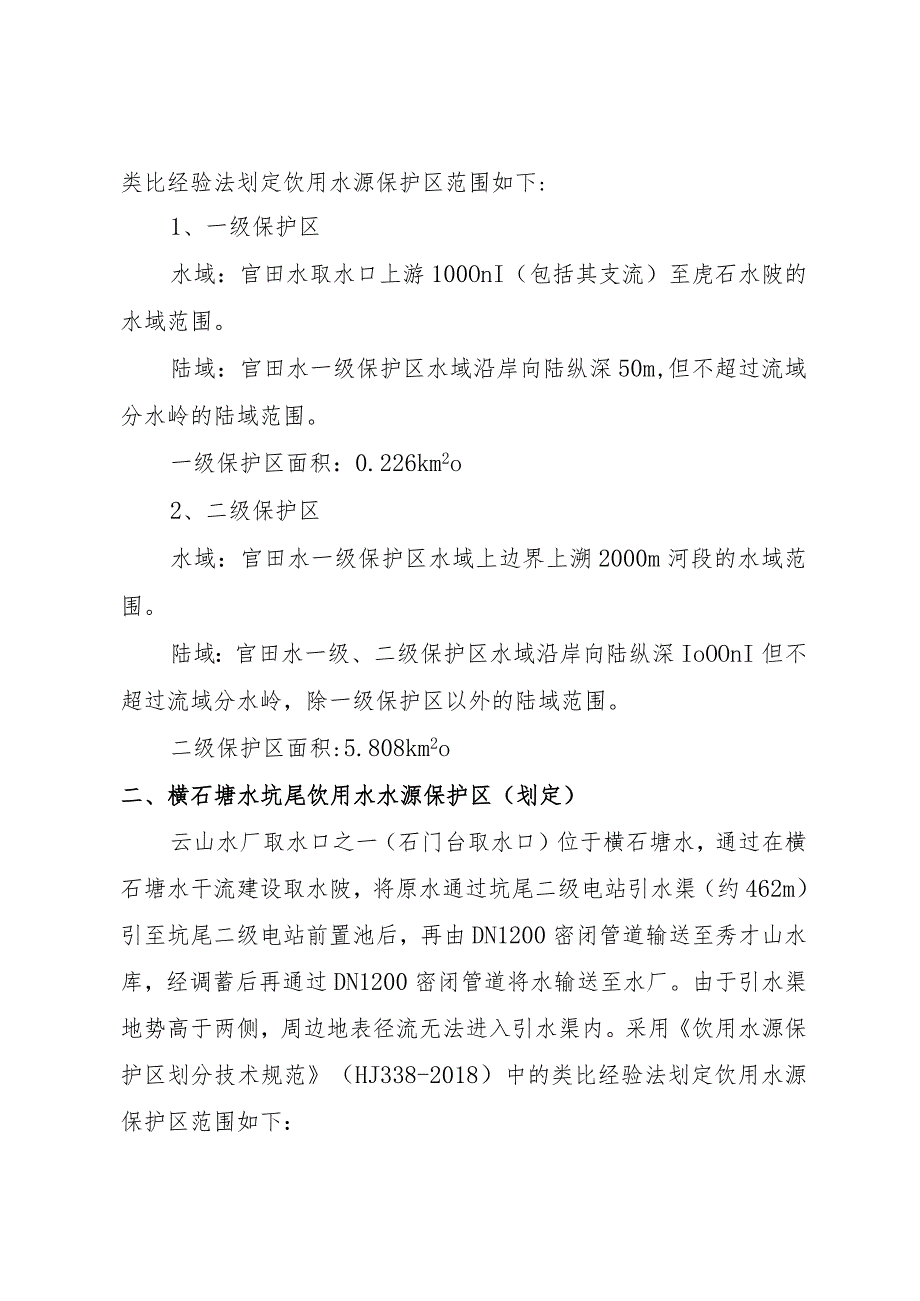

2、虎石水陂,全程用暗管引水，管线采用DN1400钢管，长约636m。2023年6月，英德市市区石门台饮用水工程虎石水陂工程项目初步设计获英德市水利局批复（英水审批2023）95号），总工期为6个月。2023年10月，项目正式进场施工。采用饮用水源保护区划分技术规范（HJ338-2018）中的类比经验法划定饮用水源保护区范围如下:1、一级保护区水域：官田水取水口上游100OnI（包括其支流）至虎石水陂的水域范围。陆域：官田水一级保护区水域沿岸向陆纵深50m,但不超过流域分水岭的陆域范围。一级保护区面积：0.226km2o2、二级保护区水域：官田水一级保护区水域上边界上溯2000m河段的水域范围。陆

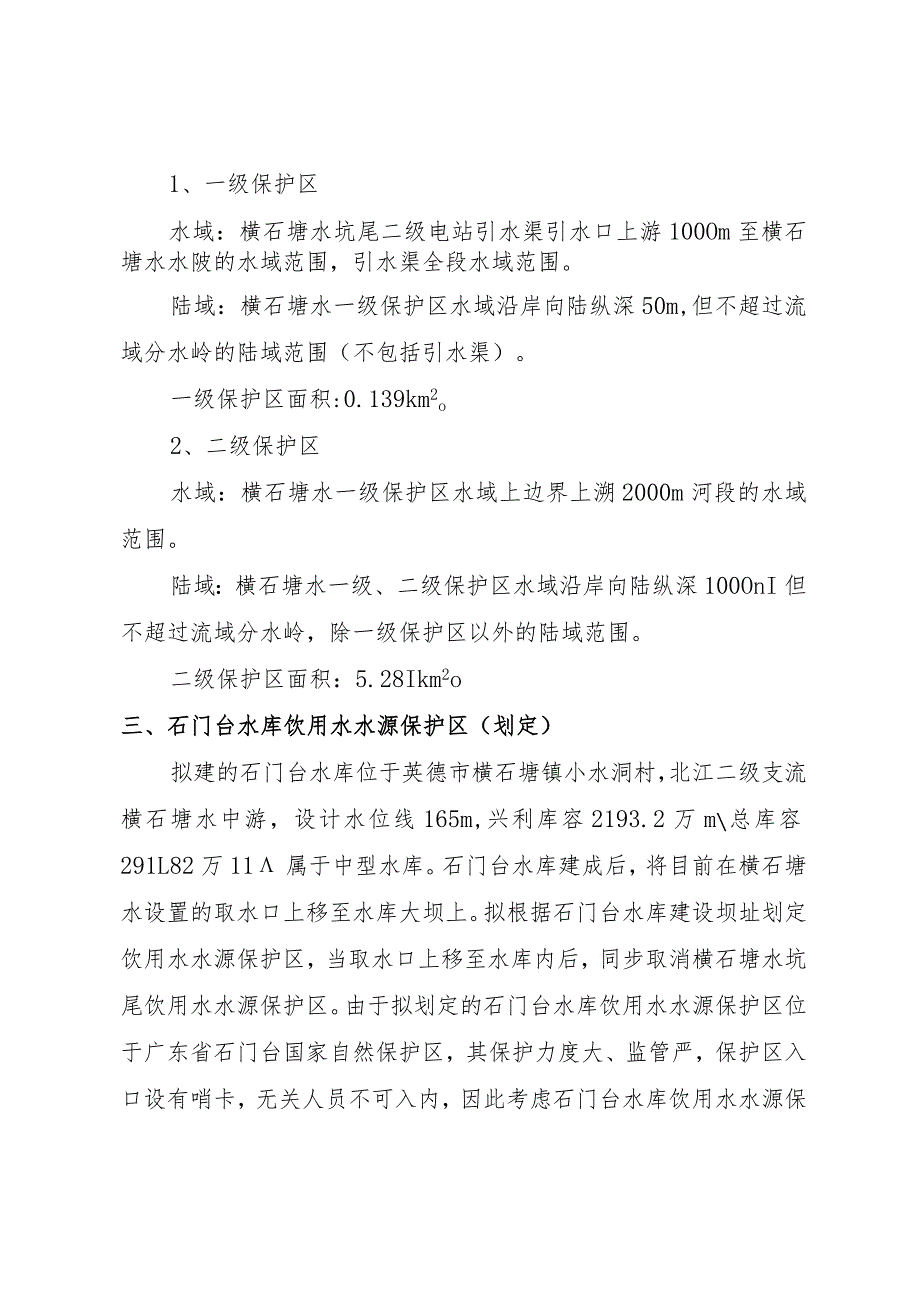

3、域：官田水一级、二级保护区水域沿岸向陆纵深IoOOnI但不超过流域分水岭，除一级保护区以外的陆域范围。二级保护区面积:5.808km2o二、横石塘水坑尾饮用水水源保护区（划定）云山水厂取水口之一（石门台取水口）位于横石塘水，通过在横石塘水干流建设取水陂，将原水通过坑尾二级电站引水渠（约462m）引至坑尾二级电站前置池后，再由DN1200密闭管道输送至秀才山水库，经调蓄后再通过DN1200密闭管道将水输送至水厂。由于引水渠地势高于两侧，周边地表径流无法进入引水渠内。采用饮用水源保护区划分技术规范（HJ338-2018）中的类比经验法划定饮用水源保护区范围如下：1、一级保护区水域：横石塘水坑尾二级
4、电站引水渠引水口上游100Om至横石塘水水陂的水域范围，引水渠全段水域范围。陆域：横石塘水一级保护区水域沿岸向陆纵深50m,但不超过流域分水岭的陆域范围（不包括引水渠）。一级保护区面积:0.139km2o2、二级保护区水域：横石塘水一级保护区水域上边界上溯2000m河段的水域范围。陆域：横石塘水一级、二级保护区水域沿岸向陆纵深100OnI但不超过流域分水岭，除一级保护区以外的陆域范围。二级保护区面积：5.28Ikm2o三、石门台水库饮用水水源保护区（划定）拟建的石门台水库位于英德市横石塘镇小水洞村，北江二级支流横石塘水中游，设计水位线165m,兴利库容2193.2万m总库容291L82万11属
5、于中型水库。石门台水库建成后，将目前在横石塘水设置的取水口上移至水库大坝上。拟根据石门台水库建设坝址划定饮用水水源保护区，当取水口上移至水库内后，同步取消横石塘水坑尾饮用水水源保护区。由于拟划定的石门台水库饮用水水源保护区位于广东省石门台国家自然保护区，其保护力度大、监管严，保护区入口设有哨卡，无关人员不可入内，因此考虑石门台水库饮用水水源保护区不设准保护。采用饮用水源保护区划分技术规范（HJ338-2018）中的类比经验法划定饮用水源保护区范围如下：1、一级保护区水域：石门台水库正常水位线（165m）以下全部水域范围。陆域：石门台水库一级保护区水域沿岸向陆纵深20Onb不超过流域分水岭的陆域
6、范围。一级保护区面积：2.690km2o2、二级保护区水域：石门台水库入库支流（横石塘水）自汇入口起上溯3000m的水域范围。陆域：石门台水库周边第一重山山脊线以及入库支流（横石塘水）自汇入口起上溯300OnI的汇水范围，不包括一级保护区范围。二级保护区面积:16.92OknI1四、英红秀才山水库饮用水水源保护区（调整）1、调整前保护区范围根据关于清远市生活饮用水地表水源保护区划分方案的批复（粤府函1998）432号），英红秀才山水库饮用水源保护区范围如下：（1）一级保护区水域：东水库全部水域。陆域：东水库正常水位线向陆向纵深50Om的集雨区。一级保护区面积：2.084km2o(2)二级保护区
7、水域：茶山水库全部水域及从清水河流入茶山水库入口处起上溯300Om的河段水域。陆域：茶山水库正常水位线向陆纵深50OnI的集雨区陆域范围，以及相应清水河二级保护区河段两岸向纵深20OnI的陆域范围。二级保护区面积:3.467km22、调整内容秀才山水库属于引水型中型水库，原通过上游横石塘水引水陂以及黄岩坑(明渠)引横石塘水至茶山水库，再由两水库之间2条联通渠，将水引至秀才山水库库区。原划定的秀才山水库二级保护区范围内，横石塘镇部分区域未建污水收集处理设施，存在较大的生活源污染风险；引水经过大片农田，存在农业面源污染风险；茶山水库与秀才山水库的2条联通渠分别有乐广高速和奥园大道穿越且位于二级保护
8、区内，存在移动源风险。石门台饮用水一期工程实施后，输水管道引横石塘水及官田水原水至秀才山水库，经调蓄后向市区云山水厂及英红镇英红水厂供水。在保障供水量的前提下，为避免茶山水库上游生活源、农业面源及移动源带来的水质安全隐患，英德市市区石门台饮用水工程项目指挥部已于2023年7月在秀才山水库库尾建成隔断坝，将茶山水库和秀才山水库隔断为2宗独立的水库，其中秀才山水库主要承担英德市市区及英红镇供水、茶山水库承担横石塘镇农田灌溉。本次拟将隔断坝建成后秀才山水库集水范围外的水域及陆域调出保护区范围。其中，水域范围为原二级保护区水域范围，即茶山水库全部水域及从清水河流入茶山水库入口处起上溯300Om的河段；
9、陆域范围为原一级保护区部分范围，即秀才山水库现集雨区外、原东水库正常水位线向陆向纵深50Om的集雨区内的范围，二级保护区陆域范围，即茶山水库正常水位线向陆纵深50OnI的集雨区陆域范围，以及相应清水河二级保护区河段两岸向纵深20OnI的陆域范围。调出一级保护区面积0.03km调出二级保护区面积3.467km2o3、调整后保护区范围2023年7月底，秀才山水库与茶山水库隔断坝（八分场副坝）已建成，大坝秀才山水库侧设计洪水标准为50年一遇，校核洪水标准为IOoO年一遇。大坝建成后，秀才山水库成为独立的水库，其集雨区面积约为2.05妹m2,总库容为1249万m兴利库容921.25万m水库正常蓄水位5
10、5.7m,对应库容1123万m3,属于中型水库，本次拟结合水库集水汇流特性变化情况，对其保护区范围进行适当调整，保护区调整方案如下：(1)一级保护区水域：秀才山水库正常水位线(55.7m)以下全部水域范围。陆域：水库集雨区。一级保护区面积:2.054km2o不设二级保护区和准保护区。表1英德市市区饮用水水源保护区划定及调整方案汇总表序号调整前保护区名称调整前保护区范围调整后保护区名称水质目标调整后保护区范围备注保护区级别水域陆域面积(km2)保护区级别水域陆域面积(km2)1官田水虎石陂饮用水水源保护区一级；11类一级官田水取水口上游100Om（包括其支流）至虎石水陂的水域范围。官田水一级保护
11、区水域沿岸向陆纵深50m,但不超过流域分水岭的陆域范围。0.226划定二级二级官田水一级保护区水域上边界上溯2000m河段的水域范围。官田水一级、二级保护区水域沿岸向陆纵深IoOOm但不超过流域分水岭，除一级保护区以外的陆域范围。5.8082横石塘水坑尾饮用水水源保护区一级一一11类一级横石塘水坑尾二级电站引水渠引水口上游100Om至横石塘水水陂的水域范围，引水渠全段水域范围。横石塘水一级保护区水域沿岸向陆纵深50m,但不超过流域分水岭的陆域范围（不包括引水渠）。0.139划定序号调整前保护区名称调整前保护区范围调整后保护区名称水质目标调整后保护区范围备注保护区级别水域陆域面积(km2)保护区
12、级别水域陆域面积(km2)横石塘水一二级二级横石塘水一级保护区水域上边界上溯2000m河段的水域范围。级、二级保护区水域沿岸向陆纵深100Om但不超过流域分水岭，除一级保护区以外的陆域范围。5.281石门台一级一级石门台水库正常水位线（165m）以下全部水域范围。石门台水库一级保护区水域沿岸向陆纵深200m,不超过流域分水岭的陆域范围。2.690划定。待石门台水库建成，且横石塘水石门台取水口上移至水库水库饮石门台水库周内后，石3用水水源保护区二级Il类二级石门台水库入库支流（横石塘水）自汇入起上溯3000m的水域范围。边第一重山山脊线以及入库支流（横石塘水）自汇入口起上溯3000m的汇水范围，
13、不包括一级保护区范围。16.920门台水库饮用水水源保护区范围生效，同步取消横石塘水坑尾饮用水水保护区。序号调整前保护区名称调整前保护区范围调整后保护区名称水质目标调整后保护区范围备注保护区级别水域陆域面积(km2)保护区级别水域陆域面积(km2)4英红秀才山水库饮用水源保护区一级东水库全部水域。东水库正常水位线向陆向纵深500米的集雨区。2.084英红秀才山水库饮用水水源保护区11类一级秀才山水库正常水位线(55.7m)以下全部水域范围。水库集雨区。2.054调整二级茶山水库全部水域及从清水河流入茶山水库入口处起上溯3000米的河段水域。茶山水库正常水位线向陆纵深500米的集雨区陆域范围，以
