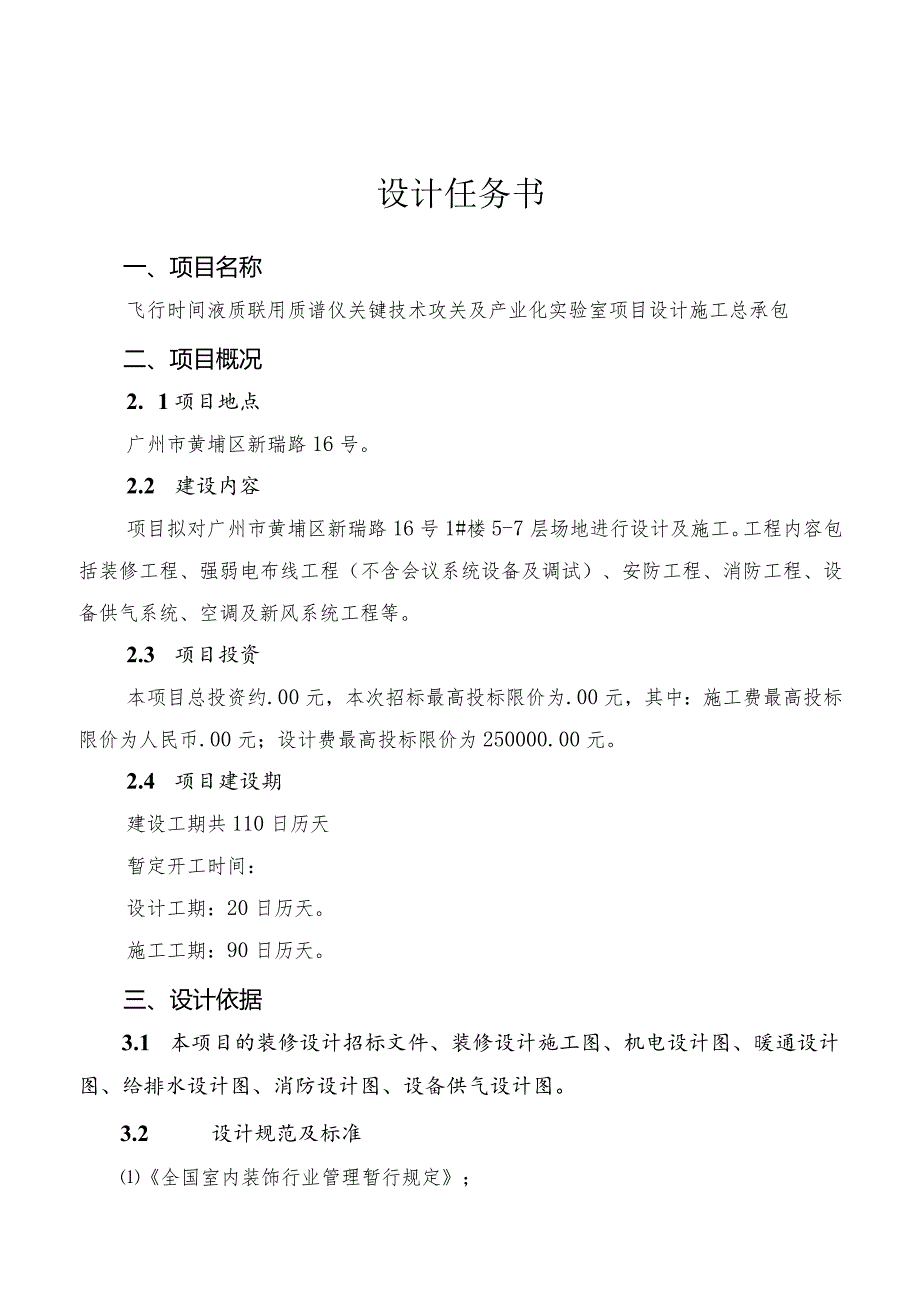

1、设计任务书一、项目名称飞行时间液质联用质谱仪关键技术攻关及产业化实验室项目设计施工总承包二、项目概况2. 1项目地点广州市黄埔区新瑞路16号。2.2 建设内容项目拟对广州市黄埔区新瑞路16号1#楼5-7层场地进行设计及施工。工程内容包括装修工程、强弱电布线工程（不含会议系统设备及调试）、安防工程、消防工程、设备供气系统、空调及新风系统工程等。2.3 项目投资本项目总投资约.00元，本次招标最高投标限价为.00元，其中：施工费最高投标限价为人民币.00元；设计费最高投标限价为250000.00元。2.4 项目建设期建设工期共110日历天暂定开工时间：设计工期：20日历天。施工工期：90日历天。三

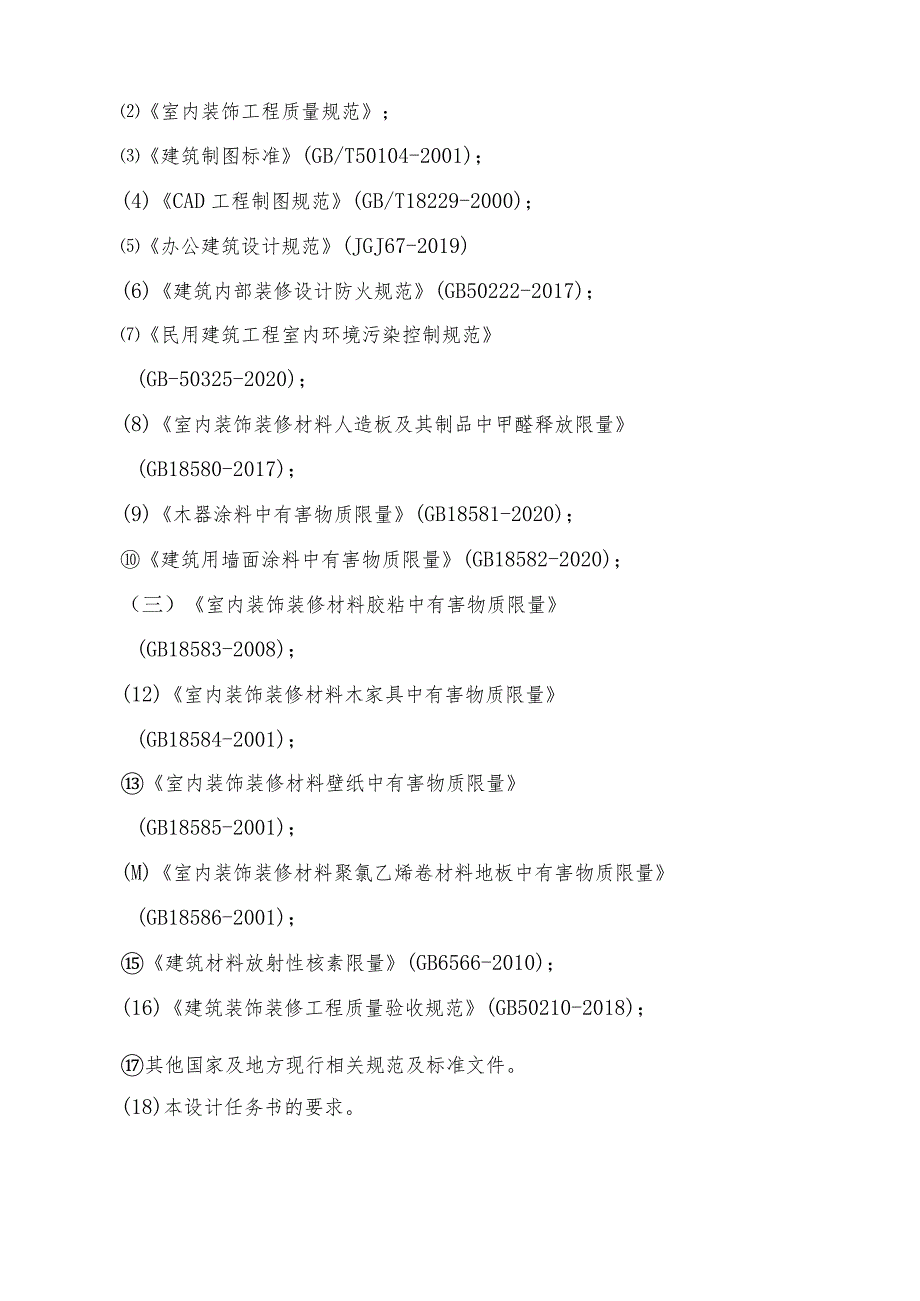

2、、设计依据3.1 本项目的装修设计招标文件、装修设计施工图、机电设计图、暖通设计图、给排水设计图、消防设计图、设备供气设计图。3.2 设计规范及标准全国室内装饰行业管理暂行规定；室内装饰工程质量规范；建筑制图标准(GB/T50104-2001)；(4)CAD工程制图规范(GB/T18229-2000)；办公建筑设计规范(JGJ67-2019)(6)建筑内部装修设计防火规范(GB50222-2017)；民用建筑工程室内环境污染控制规范(GB-50325-2020)；(8)室内装饰装修材料人造板及其制品中甲醛释放限量(GB18580-2017)；(9)木器涂料中有害物质限量(GB18581-202

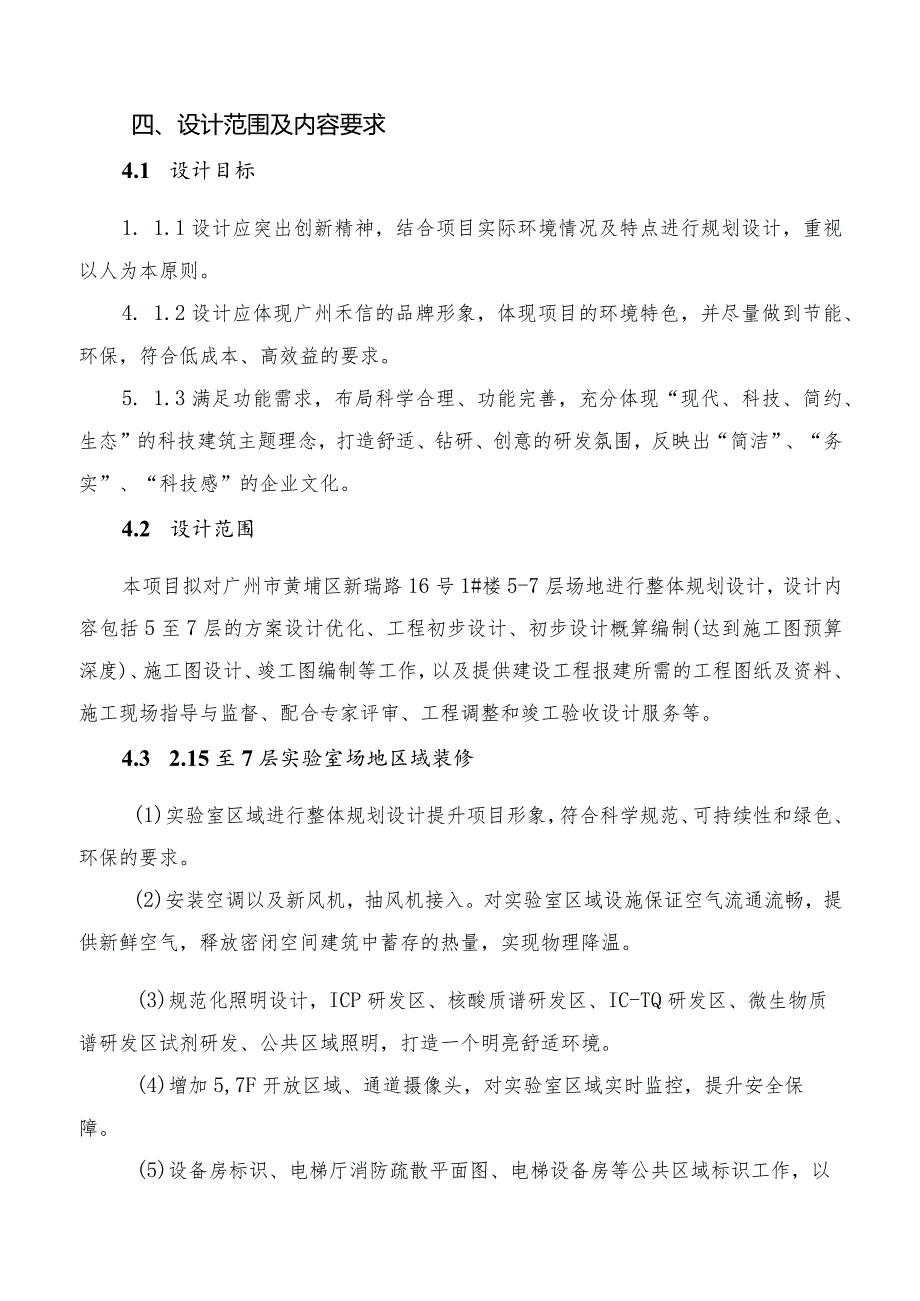

3、0)；建筑用墙面涂料中有害物质限量(GB18582-2020)；（三）室内装饰装修材料胶粘中有害物质限量(GB18583-2008)；(12)室内装饰装修材料木家具中有害物质限量(GB18584-2001)；室内装饰装修材料壁纸中有害物质限量(GB18585-2001)；(M)室内装饰装修材料聚氯乙烯卷材料地板中有害物质限量(GB18586-2001)；建筑材料放射性核素限量(GB6566-2010)；(16)建筑装饰装修工程质量验收规范(GB50210-2018)；其他国家及地方现行相关规范及标准文件。(18)本设计任务书的要求。四、设计范围及内容要求4.1 设计目标1. 1.1设计应突出创
4、新精神，结合项目实际环境情况及特点进行规划设计，重视以人为本原则。4. 1.2设计应体现广州禾信的品牌形象，体现项目的环境特色，并尽量做到节能、环保，符合低成本、高效益的要求。5. 1.3满足功能需求，布局科学合理、功能完善，充分体现“现代、科技、简约、生态”的科技建筑主题理念，打造舒适、钻研、创意的研发氛围，反映出“简洁”、“务实”、“科技感”的企业文化。4.2 设计范围本项目拟对广州市黄埔区新瑞路16号1#楼5-7层场地进行整体规划设计，设计内容包括5至7层的方案设计优化、工程初步设计、初步设计概算编制(达到施工图预算深度)、施工图设计、竣工图编制等工作，以及提供建设工程报建所需的工程图纸
5、及资料、施工现场指导与监督、配合专家评审、工程调整和竣工验收设计服务等。4.3 2.15至7层实验室场地区域装修(1)实验室区域进行整体规划设计提升项目形象，符合科学规范、可持续性和绿色、环保的要求。(2)安装空调以及新风机，抽风机接入。对实验室区域设施保证空气流通流畅，提供新鲜空气，释放密闭空间建筑中蓄存的热量，实现物理降温。(3)规范化照明设计，ICP研发区、核酸质谱研发区、IC-TQ研发区、微生物质谱研发区试剂研发、公共区域照明，打造一个明亮舒适环境。(4)增加5,7F开放区域、通道摄像头，对实验室区域实时监控，提升安全保障。(5)设备房标识、电梯厅消防疏散平面图、电梯设备房等公共区域标
6、识工作，以防无关人员随意进出，减少安全隐患。4.2结构方案1 .2.1设计依据(D建筑结构荷载规范(GB50009-2012)；建筑设计防火规范(GB50016-20142018年版)；砌体结构设计规范(GB50003-2011)；(4)混凝土结构耐久性设计标准(GB/T50476-2019)；建筑结构可靠度设计统一标准(GB50068-2018)；(6)建筑抗震鉴定标准(GB50023-2009)；建筑抗震设计规范(GB50011-20102016年版)。2 .2.2荷载取值(1)风荷载根据建筑结构荷载规范(GB50009-2012),本工程地面粗糙度类别为B类。基本风压：0=0.5KNm2
7、O风荷载标准值：k=zsUZOo(2)竖向荷载楼面均布荷载、屋面均布荷载按建筑结构荷载规范取值，特殊的设备荷载按实际情况考虑。4 .2.3结构方案根据建筑方案，本项目涉及结构主要为根据功能布局重砌砖墙、部分玻璃间隔等，对原结构影响很小。五、公用工程方案5 .1电气工程5.1.1 设计依据民用建筑电气设计手册；2009全国民用建筑工程设计技术措施电气；民用建筑电气设计标准(GB51348-2019)；(4)低压配电设计规范(GB50054-2011)；建筑照明设计标准(GB50034-2013)。5.1.2 负荷等级及供电要求本项目电气工程主要为建筑内电气工程系统。本项目的主要用电设备有空调设备
8、、生产调试设备、照明、开关用电部分组成。负荷等级：消防用电及主要通道照明按二级负荷供电，其他用电负荷按三级负荷考虑。5.1.3 负荷计算本工程设计范围：时间液质联用质谱仪关键技术攻关及产业化实验室6至7层试验区域装修。其中5至7层区域装修面积约280011f,根据建筑照明设计标准，用电指标为150180w112,用电指标取180w112,每层用电面积为1400m2o初步估算本项目的每层用电负荷为252kW0应急照明可利用土建阶段应急照明设备接入。供电电源：大楼现有电源容量集合实际需求，考虑是否增容。敷设方式：实验室区域主要采用桥架及金属管明敷，设置天花区域藏于天花内使用金属管，其余根据实际需要
9、使用硬质PVC胶管等穿线管暗敷。供电线路：电力、照明设备配电采用阻燃B型电缆，消防用电设备、应急照明等采用耐火型电缆。5.1.4低压配电系统本工程采用TN-C-S系统，其专用接地线（即PE线）的截面规定为：16mm2时，PE线与相线相同，相线截面25-35mm2时，PE线为16mm2,相线截面35m11）2时，PE线为相线截面的一半。凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。建筑物内总等电位联结母线与PE干线、接地引下线、金属风道、水暖管线及结构板、柱内钢筋等金属构件可靠连接，并在潮湿场所和各专业机房做局部等电位联结。5.1.5照明与插座本项目照明以常规灯具为
10、主。在走廊、机房等较重要场所设蓄能式应急照明灯，在走廊等人员密集通道设疏散诱导灯。照明、插座分别由不同的支路供电，照明为单相三线制。从总电箱引至各层层配电箱，系统配电应根据系统的类型、灯具的设置部位、灯具的供电方式进行设计，应急照明电源及应急照明分配电箱输出电压为36Vo灯具的电源应由主电源和蓄电池电源组成，且蓄电池电源的供电方式分为集中电源供电方式和灯具自带蓄电池供电方式。应急照明灯及疏散指示以集中电源作为备用电源。在系统应急启动后，在蓄电池（达到使用寿命周期后），电源供电时的持续供电时间不小于30分钟。5.L6其他改造工程无。5.2给排水工程新增给排水空间，结合就近原则，空间功能以土建预留
11、点就近衔接。5.2.1设计依据民用建筑设计统一标准(GB50352-2019)；建筑给水排水设计标准(GB50015-2019)；室外排水设计标准(GB50014-2021)；(4)用水定额第3部分：生活(DB44T1461-2021)；民用建筑节水设计标准(GB50555-2010)；(6)建筑给水排水与节水通用规范(GB55020-2021)。5.2.2给排水系统水源由土建预留给水点位。项目主要用水有卫生间、仪器前处置室、二类试剂开发及天平室、研发实验室及地面清洗用水等Q排水点就近接土建预留排水点位。5.3弱电工程5.3.1设计依据民用建筑设计统一标准(GB50352-2019)；出入口控
12、制系统工程设计规范(GB50396-2007)；综合布线系统工程设计规范(GB50311-2016)；(4)智能建筑设计标准(GB50314-2015)；建筑物电子信息系统防雷技术规范(GB50343-2012)；(6)安全防范工程技术标准(GB50348-2018)；视频安防监控系统工程设计规范(GB50395-2007)；民用闭路监视电视系统工程技术规范(GB50198-2011)；(9)火灾自动报警系统设计规范(GB50116-2013)；建筑设计防火规范(GB50016-20142018版)。5.3.2系统设置本次设计范围主要为视频安防监控系统、门禁系统。(1)视频安防监控系统视频安防
13、监控系统采用全数字高清视频安防监控系统。系统设备全部采用数字化设备。末端信号传输电缆一般采用超五类UTP,前端通过智能专网采用光纤传输。前端监控点的设置考虑了室内的监视覆盖。所有摄像机的电源在每层强弱电间取电，在取电点变压成工作电压后传输至摄像机。每个普通监视点2xPC25,带云台监视点设3XPC25,明敷。系统各路视频信号，在监视器输入端的电平值应为Vp-p3dBVBSo需在各层设置视频安防监控系统。(2)门禁系统包括身份识别、传感与报警、处理与控制、电锁与执行、线路及通讯、管理与设置。A.对通道进出权限的管理进出通道的权限、进出通道的方式、进出通道的时段、进出记录保存过后可查询。8 .实时
14、监控功能系统管理人员可以通过微机实时查看每个门区人员的进出情况(同时有照片显示)、每个门区的状态(包括门的开关，各种非正常状态报警等)；也可以在紧急状态打开或关闭所有的门区。出入记录查询功能，系统可储存所有的进出记录、状态记录，可按不同的查询条件查询，配备相应考勤软件可实现考勤、门禁一卡通。9 .4空调与通风工程5.4.1空调设计(1)项目地处南方，故只作夏季空调、冬季不设采暖。本次采用多联机空调。(2)后期可根据需要设置冬季采暖，将室外机布置在土建预留空调位。(3)由于项目是实验室，可考虑增设新风系统，接入土建预留新风预留点位。5. 4.2通风设计本项目的建筑物一般按自然通风考虑。卫生间及无
15、窗房间采用机械通风，其他房间均采用自然通风。本项目的试验位均需设置机械排风，末端安装万向罩，排风风速8-10MSo5.5设备供气工程5.5.1设计依据(1)工业金属管道设计规范(GB50316-2000)；(2)工业金属管道工程施工及验收规范(GB50235-2010)；(3)现场设备、工业管道焊接工程施工及验收规范(GB50236-1998)(4)乙块站设计规范(GB50031-1991)；(5)氢氧站设计规范(GB50177-1993)；(6)氧气站设计规范(GB50030-2007)；(7)氧气及相关气体安全技术规程(GB16912-1997)；(8)压缩空气站设计规范(GB50029-2003)；5.5.2系统设置本项目所用气体主要包括惰性气体氮气、氢气、氮气、干
