《钢筋工程施工工艺全套.docx》由会员分享，可在线阅读，更多相关《钢筋工程施工工艺全套.docx（23页珍藏版）》请在第壹文秘上搜索。

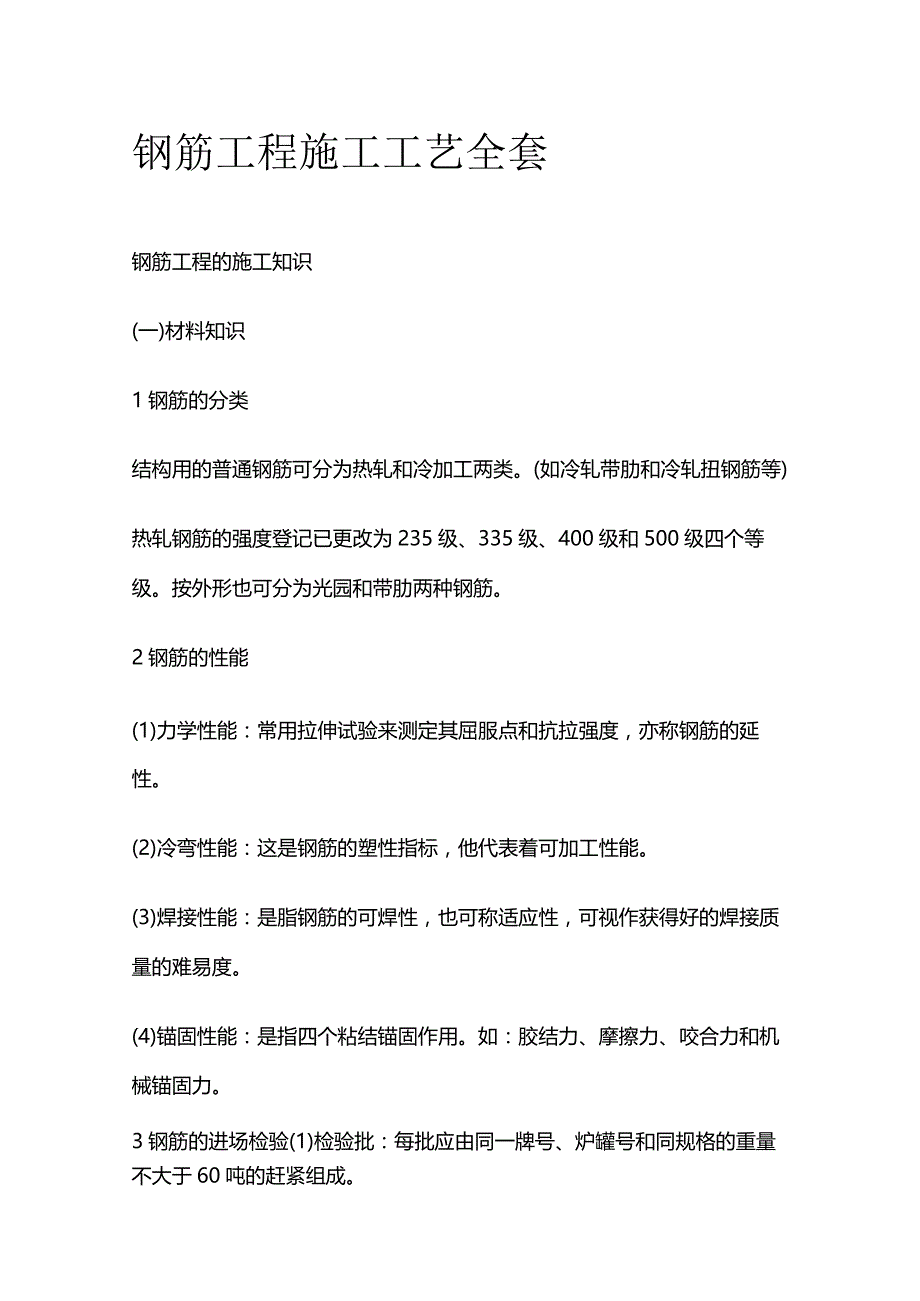

1、钢筋工程施工工艺全套钢筋工程的施工知识(一)材料知识1钢筋的分类结构用的普通钢筋可分为热轧和冷加工两类。(如冷轧带肋和冷轧扭钢筋等)热轧钢筋的强度登记已更改为235级、335级、400级和500级四个等级。按外形也可分为光园和带肋两种钢筋。2钢筋的性能(1)力学性能：常用拉伸试验来测定其屈服点和抗拉强度，亦称钢筋的延性。(2)冷弯性能：这是钢筋的塑性指标，他代表着可加工性能。(3)焊接性能：是脂钢筋的可焊性，也可称适应性，可视作获得好的焊接质量的难易度。(4)锚固性能：是指四个粘结锚固作用。如：胶结力、摩擦力、咬合力和机械锚固力。3钢筋的进场检验(1)检验批：每批应由同一牌号、炉罐号和同规格的

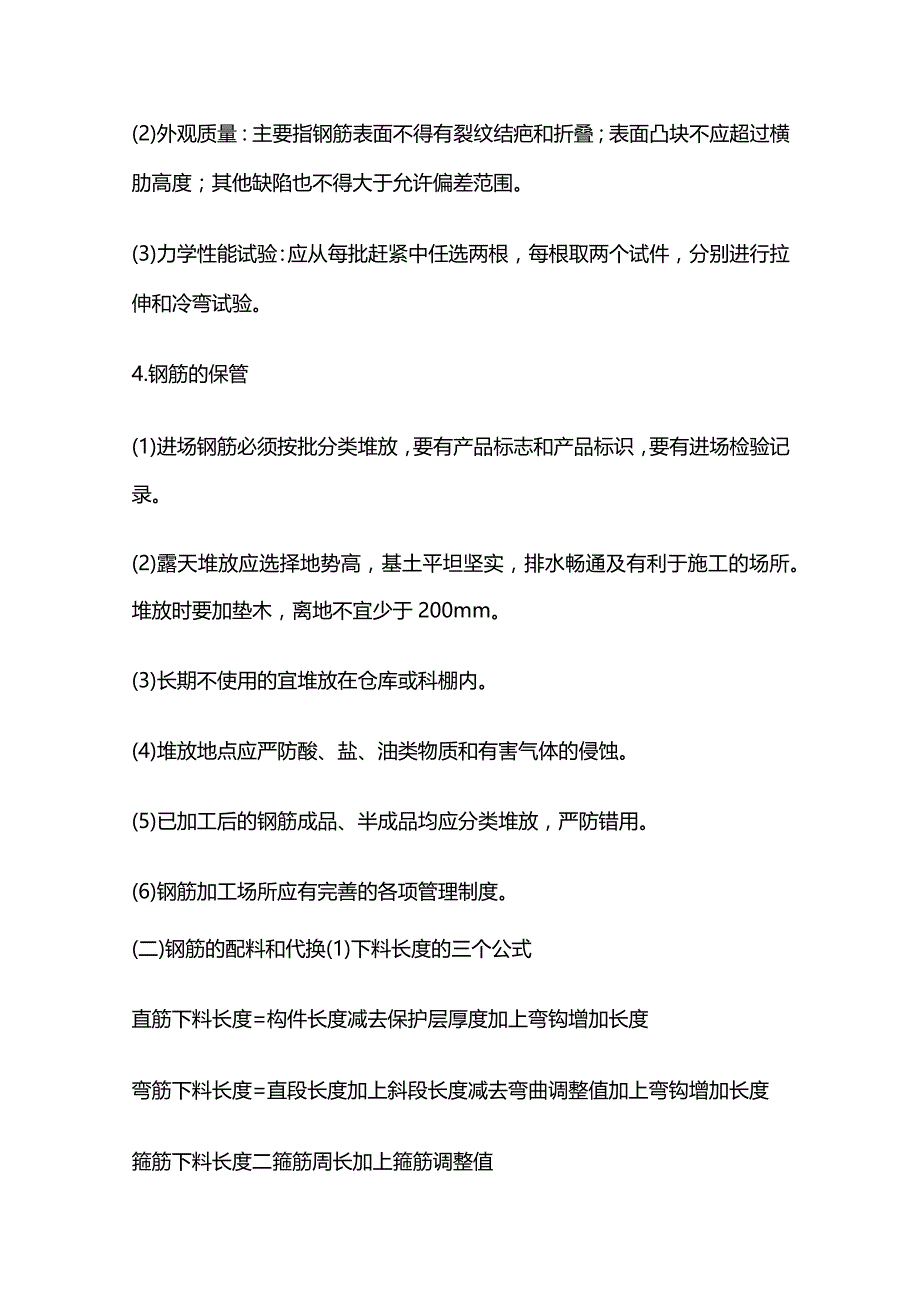

2、重量不大于60吨的赶紧组成。(2)外观质量：主要指钢筋表面不得有裂纹结疤和折叠；表面凸块不应超过横肋高度；其他缺陷也不得大于允许偏差范围。(3)力学性能试验：应从每批赶紧中任选两根，每根取两个试件，分别进行拉伸和冷弯试验。4.钢筋的保管(1)进场钢筋必须按批分类堆放，要有产品标志和产品标识，要有进场检验记录。(2)露天堆放应选择地势高，基土平坦坚实，排水畅通及有利于施工的场所。堆放时要加垫木，离地不宜少于200mm。(3)长期不使用的宜堆放在仓库或科棚内。(4)堆放地点应严防酸、盐、油类物质和有害气体的侵蚀。(5)已加工后的钢筋成品、半成品均应分类堆放，严防错用。(6)钢筋加工场所应有完善的各

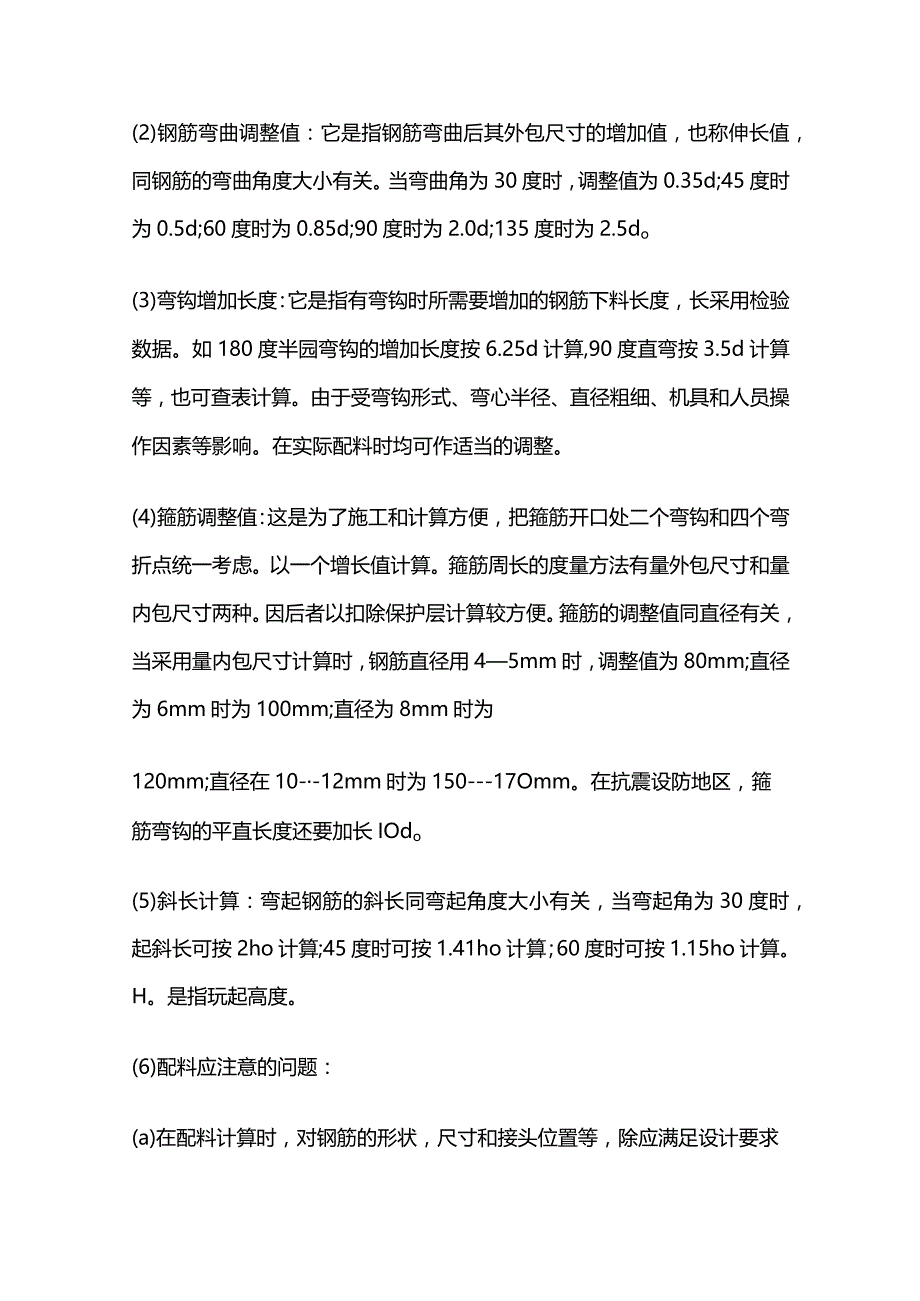

3、项管理制度。(二)钢筋的配料和代换(1)下料长度的三个公式直筋下料长度=构件长度减去保护层厚度加上弯钩增加长度弯筋下料长度=直段长度加上斜段长度减去弯曲调整值加上弯钩增加长度箍筋下料长度二箍筋周长加上箍筋调整值(2)钢筋弯曲调整值：它是指钢筋弯曲后其外包尺寸的增加值，也称伸长值，同钢筋的弯曲角度大小有关。当弯曲角为30度时，调整值为0.35d;45度时为0.5d;60度时为0.85d;90度时为2.0d;135度时为2.5do(3)弯钩增加长度：它是指有弯钩时所需要增加的钢筋下料长度，长采用检验数据。如180度半园弯钩的增加长度按6.25d计算,90度直弯按3.5d计算等，也可查表计算。由于受
4、弯钩形式、弯心半径、直径粗细、机具和人员操作因素等影响。在实际配料时均可作适当的调整。(4)箍筋调整值：这是为了施工和计算方便，把箍筋开口处二个弯钩和四个弯折点统一考虑。以一个增长值计算。箍筋周长的度量方法有量外包尺寸和量内包尺寸两种。因后者以扣除保护层计算较方便。箍筋的调整值同直径有关，当采用量内包尺寸计算时，钢筋直径用45mm时，调整值为80mm;直径为6mm时为100mm;直径为8mm时为120mm;直径在10-12mm时为150-17Omm。在抗震设防地区，箍筋弯钩的平直长度还要加长IOdo(5)斜长计算：弯起钢筋的斜长同弯起角度大小有关，当弯起角为30度时，起斜长可按2ho计算;45
5、度时可按1.41ho计算；60度时可按1.15ho计算。H。是指玩起高度。(6)配料应注意的问题：(a)在配料计算时，对钢筋的形状，尺寸和接头位置等，除应满足设计要求外，还应考虑到钢筋的加工，运输和安装的需求。(b)对于复杂构件，可采用放样实量方法求得下料尺寸。(C)当设计无具体要求时，可按常规要求配制构造钢筋和附加钢筋。(d)钢筋配料时应填写配料单，且料单应先经审核，无误后方可下料加To2钢筋的代换(1)代换原则当构件受强度控制时，可采用等强的原则进行代换。当构件按最小配筋时，可采用等面积的原则进行代换。(b)当构件受裂缝宽度或绕度控制时，代换后还应进行裂缝宽度或绕度的验算。(2)注意事项代
6、换应满足配筋的构造要求,如最小直径、根数、间距、锚固长度等。(b)对吊车梁、？复梁、桁架等重要构件，均不宜用光园钢筋代替螺纹钢筋。(C)在构件的同截面内，尽可能采用同种钢筋代换，且所用钢筋的直径差不应大于二级。(或5毫米)，以免受力不均。(d)梁内的纵筋和弯起钢筋应分别代换。以保证正截面和斜截面配筋的代换均能符合设计要求。当梁内纵向受力筋的排数有变动时，代换时也应作相应的换算。偏心受压或受拉构件代换时，不允许取整截面配筋量计算。当构件受裂缝宽度控制时，不宜用大直径钢筋代换小直径钢筋，也不能用强度等级高的钢筋代换等级低的钢筋，当构件受绕度控制时，不宜用光园钢筋代换螺纹钢筋。(g)对有抗震要求的框
7、架结构构件，不已以强度等级高的钢筋代换。(h)预制构件中的吊环、吊钩应采用未经冷拉的HPB235级热轧钢筋制作。(i)当钢筋的品种、规格和级别需要做代换时，应按规范要求，事先办理好变更文件，应征得原设计单位的同意。(三)钢筋的锚固和连接1 .钢筋的锚固长度(1)受拉钢筋的锚固长度同混凝土的强度登记和钢筋的级别有关，锚固长度应符合设计和规范的要求。(2)当采用HRB335级和HRB400级的大直径钢筋时(d大于等于25mm),其锚固长度应乘1.1系数；当采用环氧树脂涂层时，钢筋的锚固长度应乘L25系数；当钢筋在施工中易受扰动时，(如滑模)其锚固长度应乘1.10系数。(3)采用机械锚固时，其锚固形
8、式和构造要求应符合设计要求。(4)受压钢筋的锚固长度，一般可取受拉筋锚固长度的0.7倍。2 .钢筋的连接(1)连接方式：有绑扎、焊接和机械连接三种。(2)连接原则：一是接头宜设在受力较小处；二是同一根钢筋不宜有多个接头，三是同一构件中的钢筋接头应错开布置。（3）使用规定：a）直径大于12mm的钢筋应优先采用焊接或机械连接接头。b）轴心受拉及小偏心受拉杆件的纵向钢筋不得采用绑扎搭接接头。c）直接承受动力荷载的结构构件中，其纵向受拉钢筋不得采用绑扎搭接接头。（4）钢筋搭接接头的面积允许百分率：a）钢筋绑扎接头的连接区段长度应为L3L1,（Ll为搭接长度）。在同一连接区段内，纵向受拉钢筋搭接接头面积
9、百分率应符合设计要求。b）当设计无具体要求时,应符合:对梁板及墙类构件,不宜大于25%;对柱类构件不宜大于50%（5）钢筋机械和焊接接头的面积允许百分率a）钢筋连接区段的长度为35倍直径，且不应小于500mm。在同一区段内，纵向受拉钢筋的接头面积百分率应符合设计要求。b）当设计无具体要求时，应符合：受拉区不宜大雨50%;（受压区可不限）接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区，当无法避开时，对机械连接接头可放宽至50%o对直接承受动力荷载的构件，不宜采用焊接接头，采用机械连接接头时，也不应大于50%o(四)钢筋的焊接1 .钢筋的电弧焊:它是利用焊条与焊件的断续接触后形成的电弧高
10、温，熔化了焊条及焊件，待共同冷却后形成焊缝，并能使焊接件形成整体的一种连接工艺，目前使用的焊接形式主要有钢筋的帮条焊和搭接焊两种。(1)帮条焊接：它适用于IOmm以上的热轧钢筋焊接，可分为单面和双面焊。帮条所用直径可比被焊筋小一个等级，两被焊钢筋的端部之间应留有25mm的空隙。帮条焊的搭接长度，单面焊时，采用235级钢筋为8d,采用335级和400级钢筋时为IOdo双面焊的搭接长度相应减半。(2)搭接焊接：搭接焊钢筋的端部应做成斜向对接，两根被连接钢筋的轴线应在一条直线上，相应的其他要求可视同帮条焊。2 .钢筋的闪光对焊(1)应用范围：闪光对焊是利用强电流产生的电阻热，使两根对接钢筋的端部熔化
11、,产生闪光飞溅。在施加顶锻力后就使两根钢筋连成一体，闪光对焊适用于直径1040mm的热轧钢筋焊接。(2)对焊工艺：对焊工艺有连续闪光焊，预热闪光焊和闪光?预热闪光焊三种，可根据钢筋品种、直径、焊接条件和焊机功率等诸多因素合理选用。（3）取样数量：a）同一台班、同一焊工、同一焊接参数完成的300个同类型接头可作为一批。一周内连续焊接时可以累计，但不足300个接头时，也应按一批计算。b）外观检查时，应在每批中抽查10%,且也不应少于10个。c）力学性能试验时，应从每批成品中切取六个试件，拉伸和弯曲试验各用三个试件。（4）外观检查要求：a）接头处不得有横向裂纹。b）与电极接触处的钢筋表面不得有明显的
12、烧伤。c）接头处的弯折不得大于3度。d）接头处的钢筋轴线偏移不得大于0.1倍钢筋直径也不得大于2mm。e）又办佥查出来的不合格接头应切除后重新焊接。（5）拉伸试验要求：a）三个试件的抗拉强度均不得低于该级别钢筋的抗拉强度标准值。b）至少有两个试样断于焊缝之外，并呈塑性断裂。C）当有一个试件不符合强度值或有两个试件在热影响区发生脆性断裂时，应取双倍试件进行复验。复验结果中，仍有一个试件的抗拉强度不够或三个试件呈脆性断裂，则该批接头为不合格品。d）模拟试件的检验结果不符合要求时，复验应从成品中切取试件。其数量和要求与初试时相同。（6）弯曲试验要求：a）闪光对焊接头弯曲试验时，应将受压面的金属毛刺和
13、儆粗部分磨掉,宜与母材面齐平。b）弯曲试验可在万能试验机，手动或电动液压变曲机上进行，焊缝应处于弯曲的中心点。c）弯心直径应符合弯曲试验指标，（235级为2d,335级为4d,400级为5d）弯曲至90度，至少有2个试件不得发生破断。d）直径大于25mm的钢筋对焊接头，作弯曲试验时弯心直径应增加一个钢筋直径。e）当弯曲试验结果有二个试件发生破断时应再取6个试件进行复验。复验结果仍有三个试件发生破断，应确认该批接头为不合格品。（7）注意事项a）对焊钢筋的端头应顺直,端部15Omm范围内应清除干净,对焊时，被焊的两根钢筋应安放在用一轴线上。b）焊工应具有经过培训和考核的上岗证件。钢筋对焊时，应先进
14、行试焊，待试焊件经试验合格后方可进行正式施焊。C）闪光对焊的焊接工艺、焊接参数、如调伸长度、闪光留量和速度、预热留量和频率、顶锻留量、顶锻速度和压力、变压器级次等，均应根据相关情况，事先确定。d）对焊工作完毕后，应稍停35,待接头处的颜色由白红色变成黑红色后，才可松开夹具，平稳取出轻放在堆料处，不得任意抛掷。e）焊接场地宜有防风和防雨措施。负温作业应有保温措施。严防接头部位产生骤冷而脆裂。3 .钢筋的电渣压力焊（1）应用范围：电渣压力焊是将钢筋的待焊端部置于焊剂盒中，通过引燃电弧加热熔化后，适时断电顶压，使上下筋焊成一体的方法，适用于竖向钢筋的连接。全自动压力焊机的产生，将加速这种焊接技术的发
15、展。（2）焊接工艺：一般有引弧、电弧、电渣和顶压四个过程。引弧过程是在钢筋接合处放置铁丝圈后，将焊剂灌入熔剂盒内，封闭后接通电源达到引燃电弧的过程。电弧过程是指引燃电弧后，产生的高温将焊剂充分熔化，稳定燃烧后形成一个渣池的过程。电渣过程是指将上部钢筋徐徐插入渣池，但有不能与下部钢筋形成短路,由于渣池电阻大，产生的高电阻热可将钢筋端部迅速熔化，这个过程称电渣过程。顶压过程是指在钢筋端部均匀熔化达到定量时，立即进行顶压，切断电源，将熔化的金属和熔渣从接合面挤出来的过程。（3）试样要求：a）电渣压力焊接头应逐个进行外观检查。b）力学性能试验时，应从每批接头中随机切取三个试件做拉伸试验。c）在现浇结构中，应以300个同牌号钢筋接头作为一批。（4）外观检查要求a）焊缝四周的焊色应均匀，凸出高度应大于或等于4mm。b）钢筋与电极接触处，应无烧伤缺陷。c）接头处的弯折角不得大于3度。d）接头处轴线偏移不大于01倍钢筋直径，且不得大于2mmo对于检查不合格的接头应切除后重焊。也可采取补强焊接措施。（5）拉伸试验要求：a）三个试样均不得低于抗拉强度标准值。b）当有一个试件不符合时，应取双倍数量进行复检。c）如复验结果仍有试件不达到规定要求时，则该批接头为不合格品。（五）钢筋的机械连接
