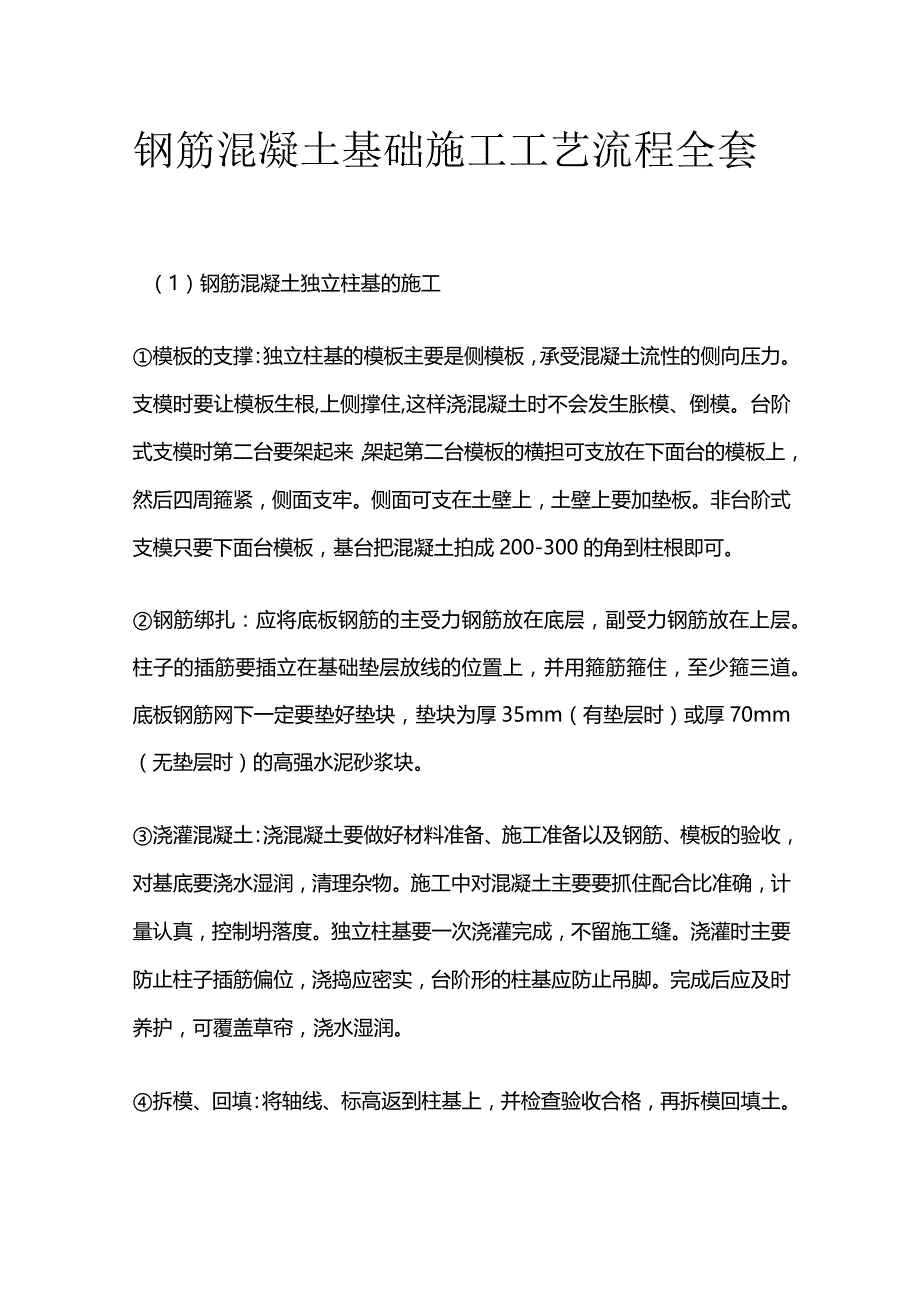

钢筋混凝土基础施工工艺流程全套.docx_第1页
第1页 / 共4页

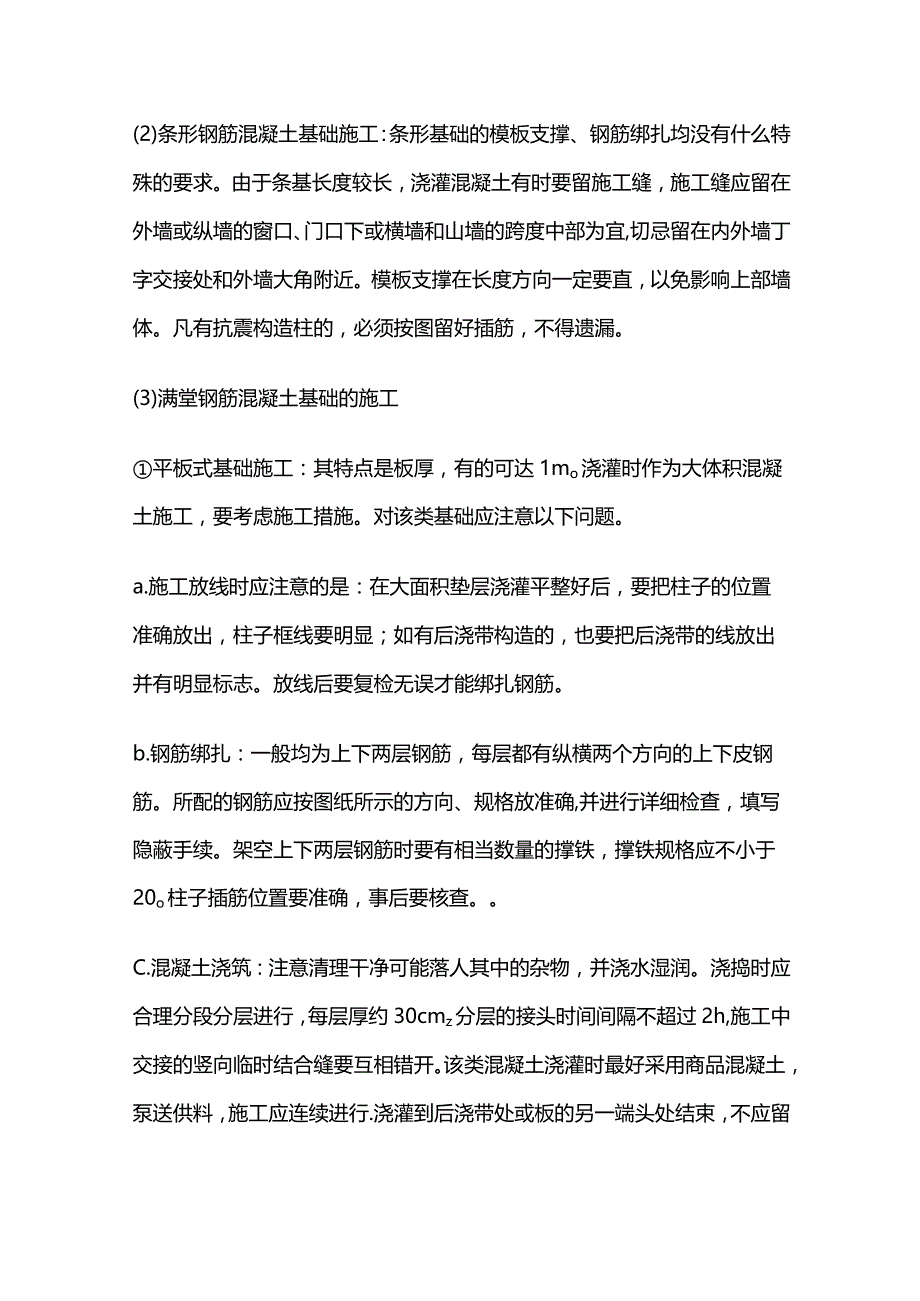

钢筋混凝土基础施工工艺流程全套.docx_第2页
第2页 / 共4页

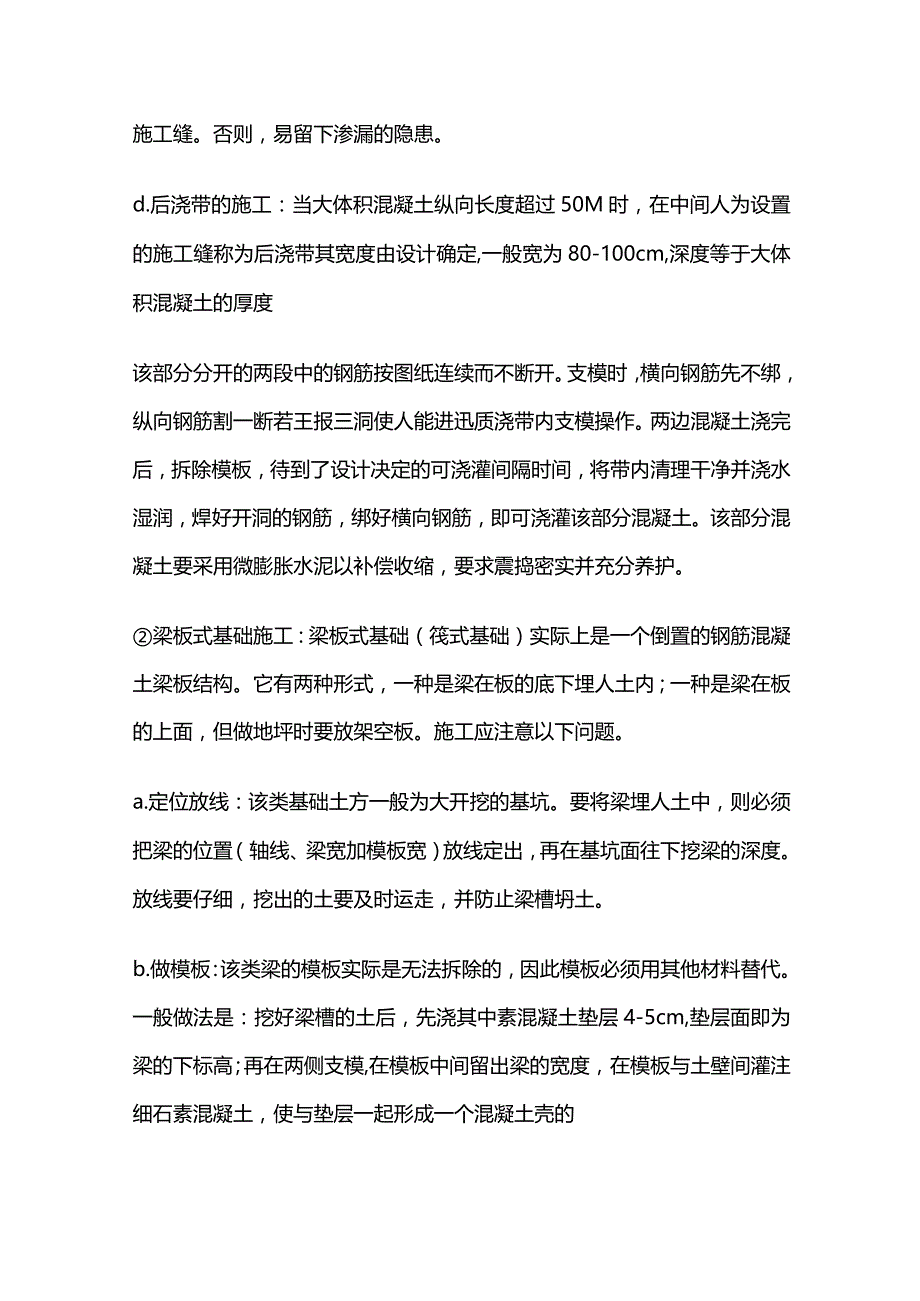

钢筋混凝土基础施工工艺流程全套.docx_第3页
第3页 / 共4页
钢筋混凝土基础施工工艺流程全套.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢筋混凝土基础施工工艺流程全套.docx》由会员分享,可在线阅读,更多相关《钢筋混凝土基础施工工艺流程全套.docx(4页珍藏版)》请在第壹文秘上搜索。

1、钢筋混凝土基础施工工艺流程全套(1)钢筋混凝土独立柱基的施工模板的支撑:独立柱基的模板主要是侧模板,承受混凝土流性的侧向压力。支模时要让模板生根,上侧撑住,这样浇混凝土时不会发生胀模、倒模。台阶式支模时第二台要架起来,架起第二台模板的横担可支放在下面台的模板上,然后四周箍紧,侧面支牢。侧面可支在土壁上,土壁上要加垫板。非台阶式支模只要下面台模板,基台把混凝土拍成200-300的角到柱根即可。钢筋绑扎:应将底板钢筋的主受力钢筋放在底层,副受力钢筋放在上层。柱子的插筋要插立在基础垫层放线的位置上,并用箍筋箍住,至少箍三道。底板钢筋网下一定要垫好垫块,垫块为厚35mm(有垫层时)或厚70mm(无垫层

2、时)的高强水泥砂浆块。浇灌混凝土:浇混凝土要做好材料准备、施工准备以及钢筋、模板的验收,对基底要浇水湿润,清理杂物。施工中对混凝土主要要抓住配合比准确,计量认真,控制坍落度。独立柱基要一次浇灌完成,不留施工缝。浇灌时主要防止柱子插筋偏位,浇捣应密实,台阶形的柱基应防止吊脚。完成后应及时养护,可覆盖草帘,浇水湿润。拆模、回填:将轴线、标高返到柱基上,并检查验收合格,再拆模回填土。(2)条形钢筋混凝土基础施工:条形基础的模板支撑、钢筋绑扎均没有什么特殊的要求。由于条基长度较长,浇灌混凝土有时要留施工缝,施工缝应留在外墙或纵墙的窗口、门口下或横墙和山墙的跨度中部为宜,切忌留在内外墙丁字交接处和外墙大

3、角附近。模板支撑在长度方向一定要直,以免影响上部墙体。凡有抗震构造柱的,必须按图留好插筋,不得遗漏。(3)满堂钢筋混凝土基础的施工平板式基础施工:其特点是板厚,有的可达1mo浇灌时作为大体积混凝土施工,要考虑施工措施。对该类基础应注意以下问题。a.施工放线时应注意的是:在大面积垫层浇灌平整好后,要把柱子的位置准确放出,柱子框线要明显;如有后浇带构造的,也要把后浇带的线放出并有明显标志。放线后要复检无误才能绑扎钢筋。b.钢筋绑扎:一般均为上下两层钢筋,每层都有纵横两个方向的上下皮钢筋。所配的钢筋应按图纸所示的方向、规格放准确,并进行详细检查,填写隐蔽手续。架空上下两层钢筋时要有相当数量的撑铁,撑

4、铁规格应不小于20o柱子插筋位置要准确,事后要核查。C.混凝土浇筑:注意清理干净可能落人其中的杂物,并浇水湿润。浇捣时应合理分段分层进行,每层厚约30cmz分层的接头时间间隔不超过2h,施工中交接的竖向临时结合缝要互相错开。该类混凝土浇灌时最好采用商品混凝土,泵送供料,施工应连续进行.浇灌到后浇带处或板的另一端头处结束,不应留施工缝。否则,易留下渗漏的隐患。d.后浇带的施工:当大体积混凝土纵向长度超过50M时,在中间人为设置的施工缝称为后浇带其宽度由设计确定,一般宽为80-100cm,深度等于大体积混凝土的厚度该部分分开的两段中的钢筋按图纸连续而不断开。支模时,横向钢筋先不绑,纵向钢筋割一断若

5、王报三洞使人能进迅质浇带内支模操作。两边混凝土浇完后,拆除模板,待到了设计决定的可浇灌间隔时间,将带内清理干净并浇水湿润,焊好开洞的钢筋,绑好横向钢筋,即可浇灌该部分混凝土。该部分混凝土要采用微膨胀水泥以补偿收缩,要求震捣密实并充分养护。梁板式基础施工:梁板式基础(筏式基础)实际上是一个倒置的钢筋混凝土梁板结构。它有两种形式,一种是梁在板的底下埋人土内;一种是梁在板的上面,但做地坪时要放架空板。施工应注意以下问题。a.定位放线:该类基础土方一般为大开挖的基坑。要将梁埋人土中,则必须把梁的位置(轴线、梁宽加模板宽)放线定出,再在基坑面往下挖梁的深度。放线要仔细,挖出的土要及时运走,并防止梁槽坍土

6、。b.做模板:该类梁的模板实际是无法拆除的,因此模板必须用其他材料替代。一般做法是:挖好梁槽的土后,先浇其中素混凝土垫层4-5cm,垫层面即为梁的下标高;再在两侧支模,在模板中间留出梁的宽度,在模板与土壁间灌注细石素混凝土,使与垫层一起形成一个混凝土壳的模板。另一种方法是:在垫层上两侧砌半砖(视土质情况而定)与垫层一起形成一个砖壳子的模板o这两种模板永远埋在土内了。c.在基坑土面上浇筑筏基板的垫层。垫层表面必须平整,标高一致。浇筑时先要抄平,在中间做标筋和梁槽上口一致。d.绑扎梁板的钢筋:先清理好模板内的杂物,放好保护层的垫块,然后下钢筋套箍绑扎,梁的钢筋绑扎就位垫好垫块,再按弹好的墨线绑扎板的钢筋。绑扎板钢筋与板式基础一样要用撑铁,保证上下层间距,同时柱子插筋位置要准确。e.混凝土的浇筑:先梁后板,从一端浇到另一端,应连续浇筑不留施工缝。板厚超过50Cm时,可以分层浇筑。交错推进。
