预应力锚索施工方案.docx

上传人:p** 文档编号:676181 上传时间:2024-01-08 格式:DOCX 页数:3 大小:15.51KB
下载 相关 举报

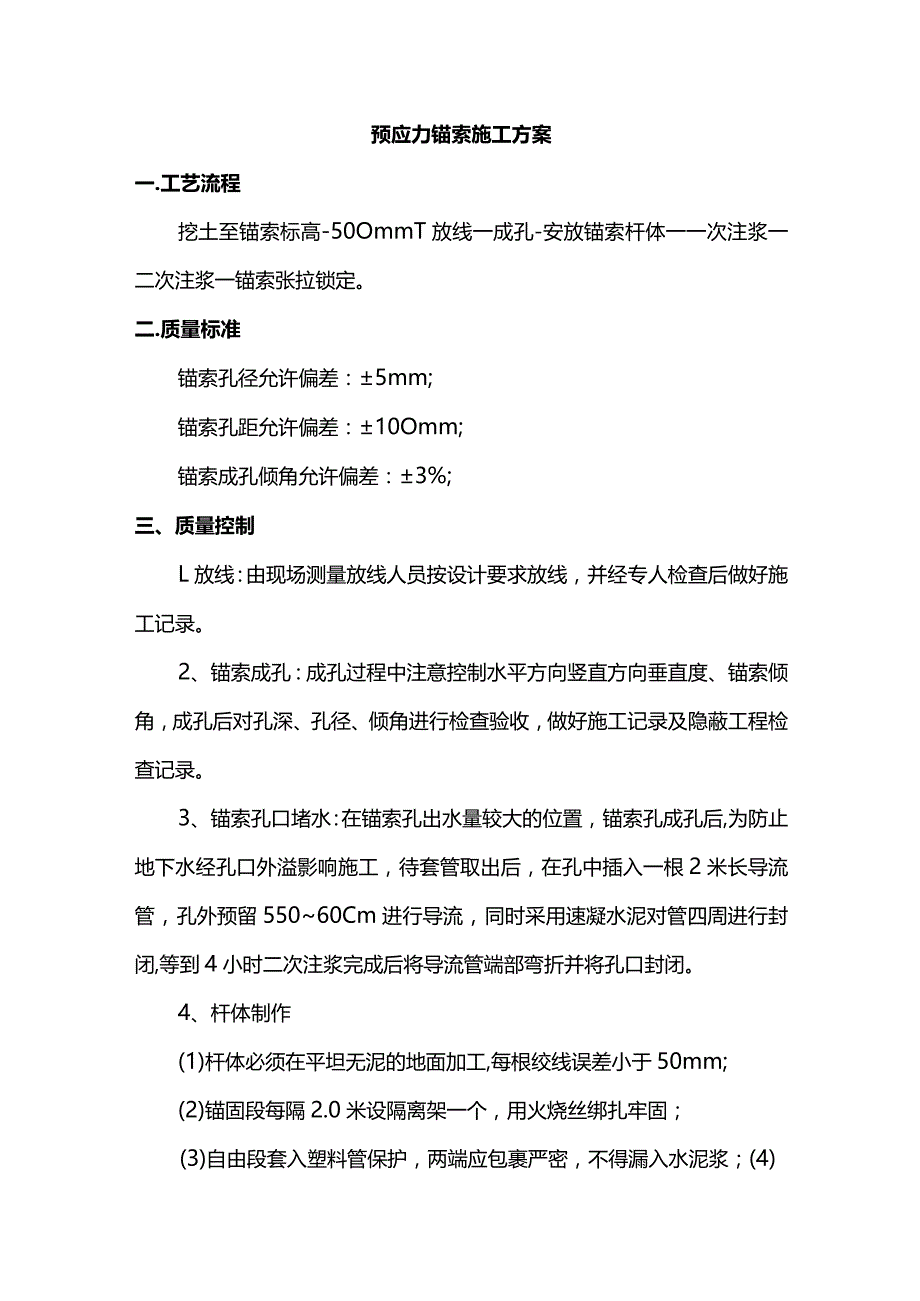

预应力锚索施工方案.docx_第1页
第1页 / 共3页

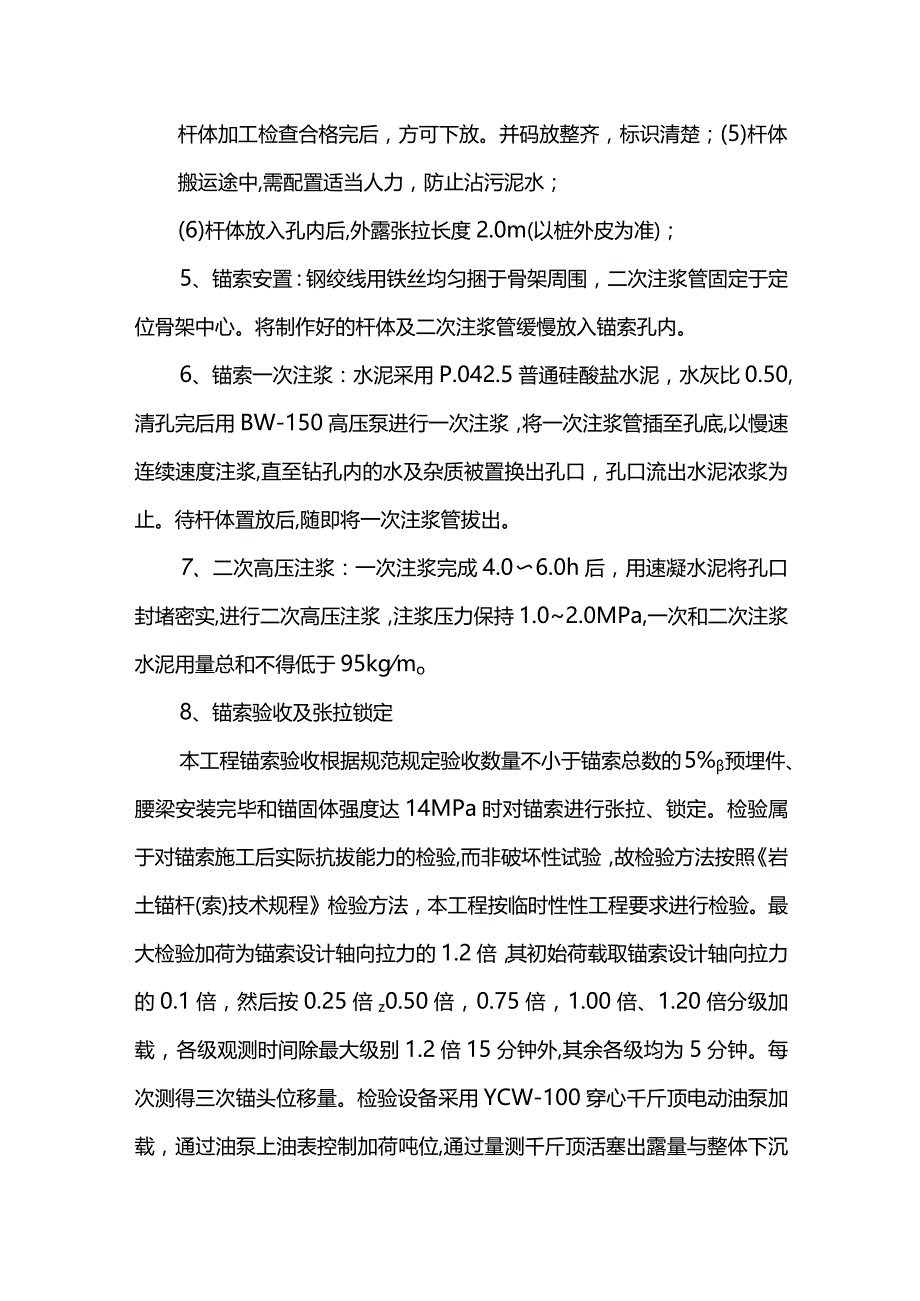

预应力锚索施工方案.docx_第2页
第2页 / 共3页

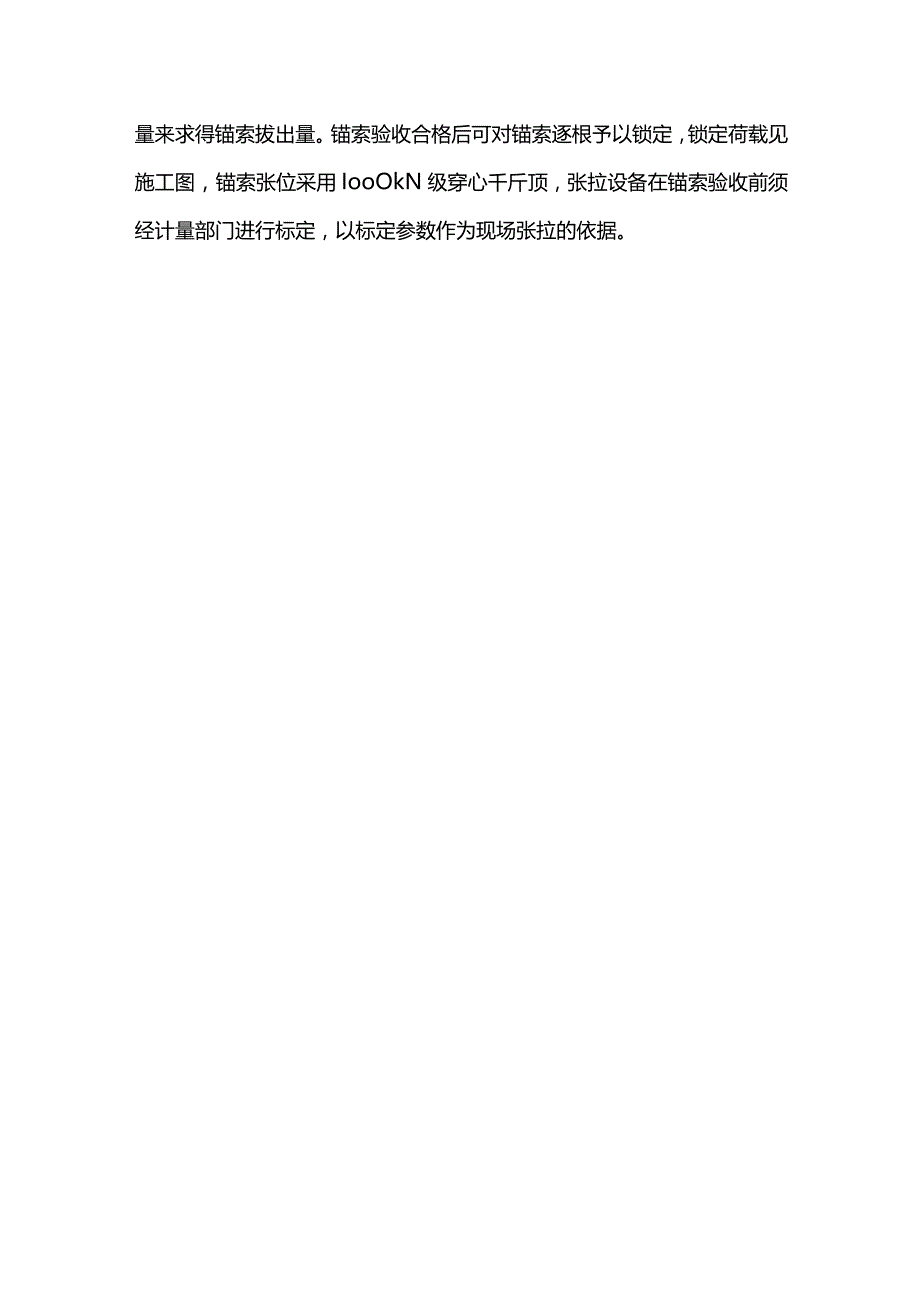

预应力锚索施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《预应力锚索施工方案.docx》由会员分享,可在线阅读,更多相关《预应力锚索施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、预应力锚索施工方案一.工艺流程挖土至锚索标高-50OmmT放线一成孔-安放锚索杆体一一次注浆一二次注浆一锚索张拉锁定。二.质量标准锚索孔径允许偏差:5mm;锚索孔距允许偏差:10Omm;锚索成孔倾角允许偏差:3%;三、质量控制L放线:由现场测量放线人员按设计要求放线,并经专人检查后做好施工记录。2、锚索成孔:成孔过程中注意控制水平方向竖直方向垂直度、锚索倾角,成孔后对孔深、孔径、倾角进行检查验收,做好施工记录及隐蔽工程检查记录。3、锚索孔口堵水:在锚索孔出水量较大的位置,锚索孔成孔后,为防止地下水经孔口外溢影响施工,待套管取出后,在孔中插入一根2米长导流管,孔外预留55060Cm进行导流,同时

2、采用速凝水泥对管四周进行封闭,等到4小时二次注浆完成后将导流管端部弯折并将孔口封闭。4、杆体制作(1)杆体必须在平坦无泥的地面加工,每根绞线误差小于50mm;(2)锚固段每隔2.0米设隔离架一个,用火烧丝绑扎牢固;(3)自由段套入塑料管保护,两端应包裹严密,不得漏入水泥浆;(4)杆体加工检查合格完后,方可下放。并码放整齐,标识清楚;(5)杆体搬运途中,需配置适当人力,防止沾污泥水;(6)杆体放入孔内后,外露张拉长度2.0m(以桩外皮为准);5、锚索安置:钢绞线用铁丝均匀捆于骨架周围,二次注浆管固定于定位骨架中心。将制作好的杆体及二次注浆管缓慢放入锚索孔内。6、锚索一次注浆:水泥采用P.042.

3、5普通硅酸盐水泥,水灰比0.50,清孔完后用BW-150高压泵进行一次注浆,将一次注浆管插至孔底,以慢速连续速度注浆,直至钻孔内的水及杂质被置换出孔口,孔口流出水泥浓浆为止。待杆体置放后,随即将一次注浆管拔出。7、二次高压注浆:一次注浆完成4.06.0h后,用速凝水泥将孔口封堵密实,进行二次高压注浆,注浆压力保持1.02.0MPa,一次和二次注浆水泥用量总和不得低于95kgmo8、锚索验收及张拉锁定本工程锚索验收根据规范规定验收数量不小于锚索总数的5%预埋件、腰梁安装完毕和锚固体强度达14MPa时对锚索进行张拉、锁定。检验属于对锚索施工后实际抗拔能力的检验,而非破坏性试验,故检验方法按照岩土锚杆(索)技术规程检验方法,本工程按临时性性工程要求进行检验。最大检验加荷为锚索设计轴向拉力的1.2倍,其初始荷载取锚索设计轴向拉力的0.1倍,然后按0.25倍z0.50倍,0.75倍,1.00倍、1.20倍分级加载,各级观测时间除最大级别1.2倍15分钟外,其余各级均为5分钟。每次测得三次锚头位移量。检验设备采用YCW-100穿心千斤顶电动油泵加载,通过油泵上油表控制加荷吨位,通过量测千斤顶活塞出露量与整体下沉量来求得锚索拔出量。锚索验收合格后可对锚索逐根予以锁定,锁定荷载见施工图,锚索张位采用IooOkN级穿心千斤顶,张拉设备在锚索验收前须经计量部门进行标定,以标定参数作为现场张拉的依据。
