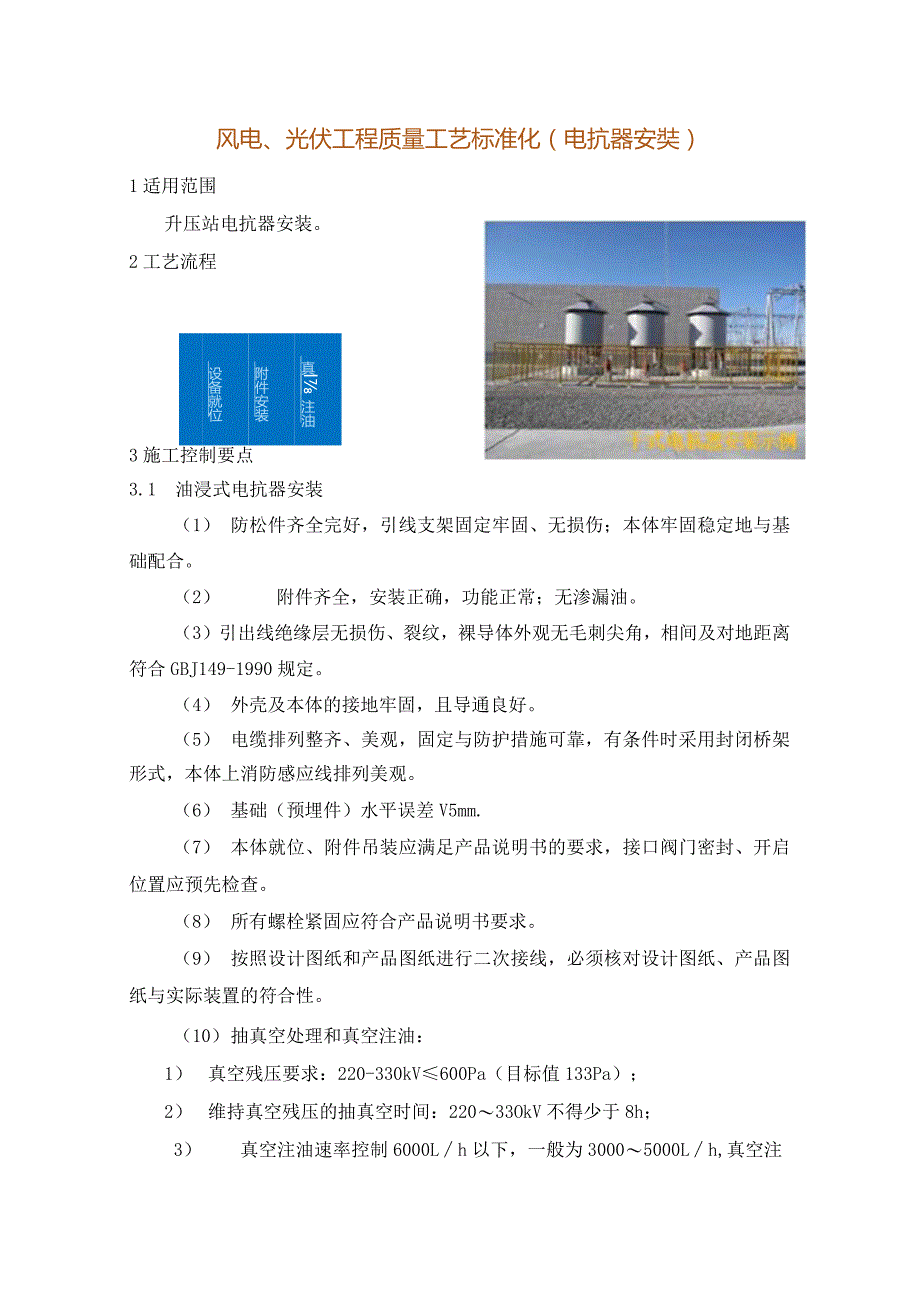

1、风电、光伏工程质量工艺标准化（电抗器安奘）1适用范围升压站电抗器安装。真l注油附件安装设备就位基础测量蛉收2工艺流程3施工控制要点3.1 油浸式电抗器安装（1） 防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定地与基础配合。（2） 附件齐全，安装正确，功能正常；无渗漏油。（3）引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合GBJ149-1990规定。（4） 外壳及本体的接地牢固，且导通良好。（5） 电缆排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架形式，本体上消防感应线排列美观。（6） 基础（预埋件）水平误差V5mm.（7） 本体就位、附件吊装应满足产品说明

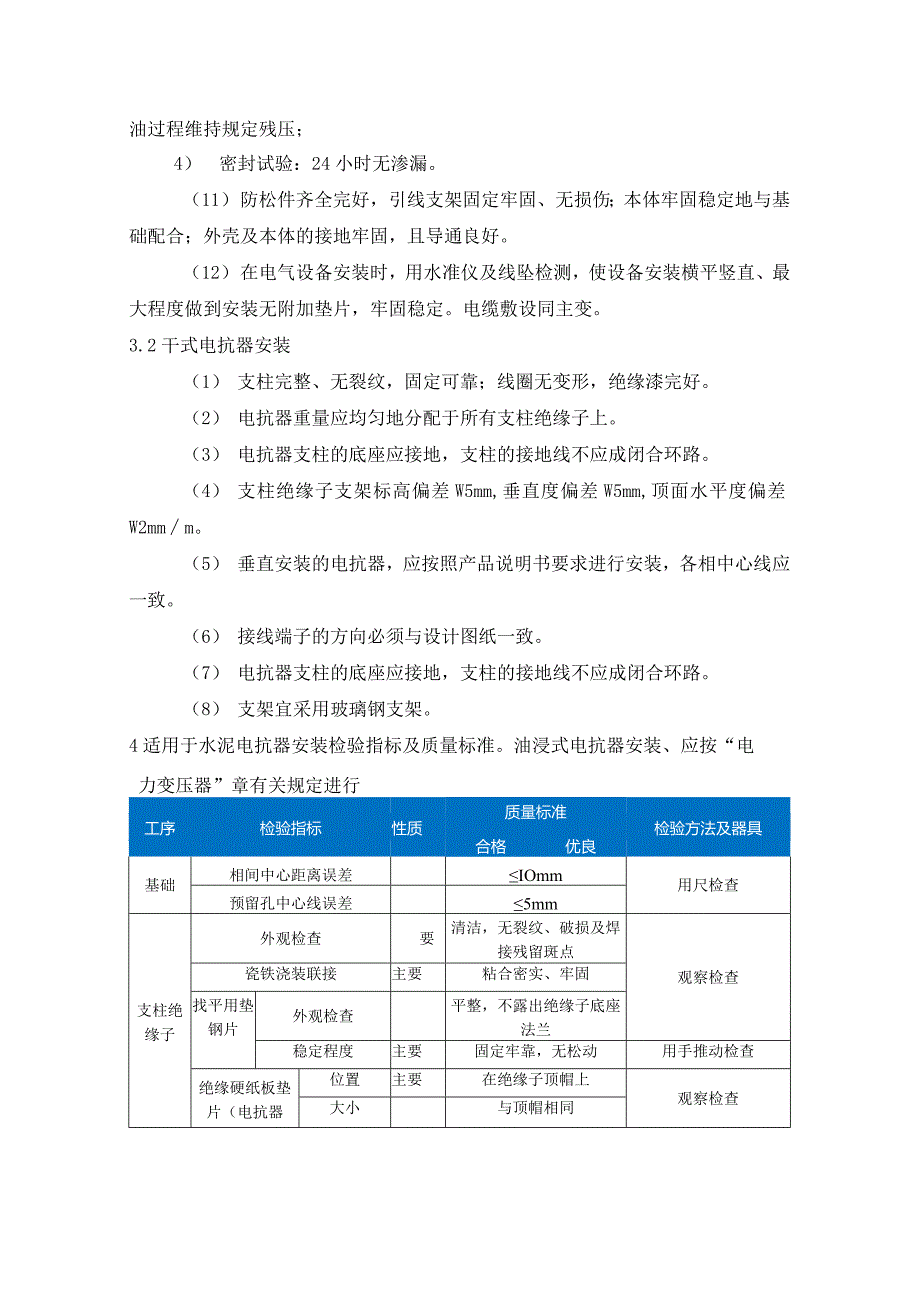

2、书的要求，接口阀门密封、开启位置应预先检查。（8） 所有螺栓紧固应符合产品说明书要求。（9） 按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置的符合性。（10） 抽真空处理和真空注油：1） 真空残压要求：220-330kV600Pa（目标值133Pa）；2） 维持真空残压的抽真空时间：22033OkV不得少于8h；3） 真空注油速率控制6000Lh以下，一般为30005000Lh,真空注油过程维持规定残压；4） 密封试验：24小时无渗漏。（11） 防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定地与基础配合；外壳及本体的接地牢固，且导通良好。（12） 在电气设备安
3、装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。电缆敷设同主变。3.2干式电抗器安装（1） 支柱完整、无裂纹，固定可靠；线圈无变形，绝缘漆完好。（2） 电抗器重量应均匀地分配于所有支柱绝缘子上。（3） 电抗器支柱的底座应接地，支柱的接地线不应成闭合环路。（4） 支柱绝缘子支架标高偏差W5mm,垂直度偏差W5mm,顶面水平度偏差W2mmm。（5） 垂直安装的电抗器，应按照产品说明书要求进行安装，各相中心线应一致。（6） 接线端子的方向必须与设计图纸一致。（7） 电抗器支柱的底座应接地，支柱的接地线不应成闭合环路。（8） 支架宜采用玻璃钢支架。4适用于水泥电抗器

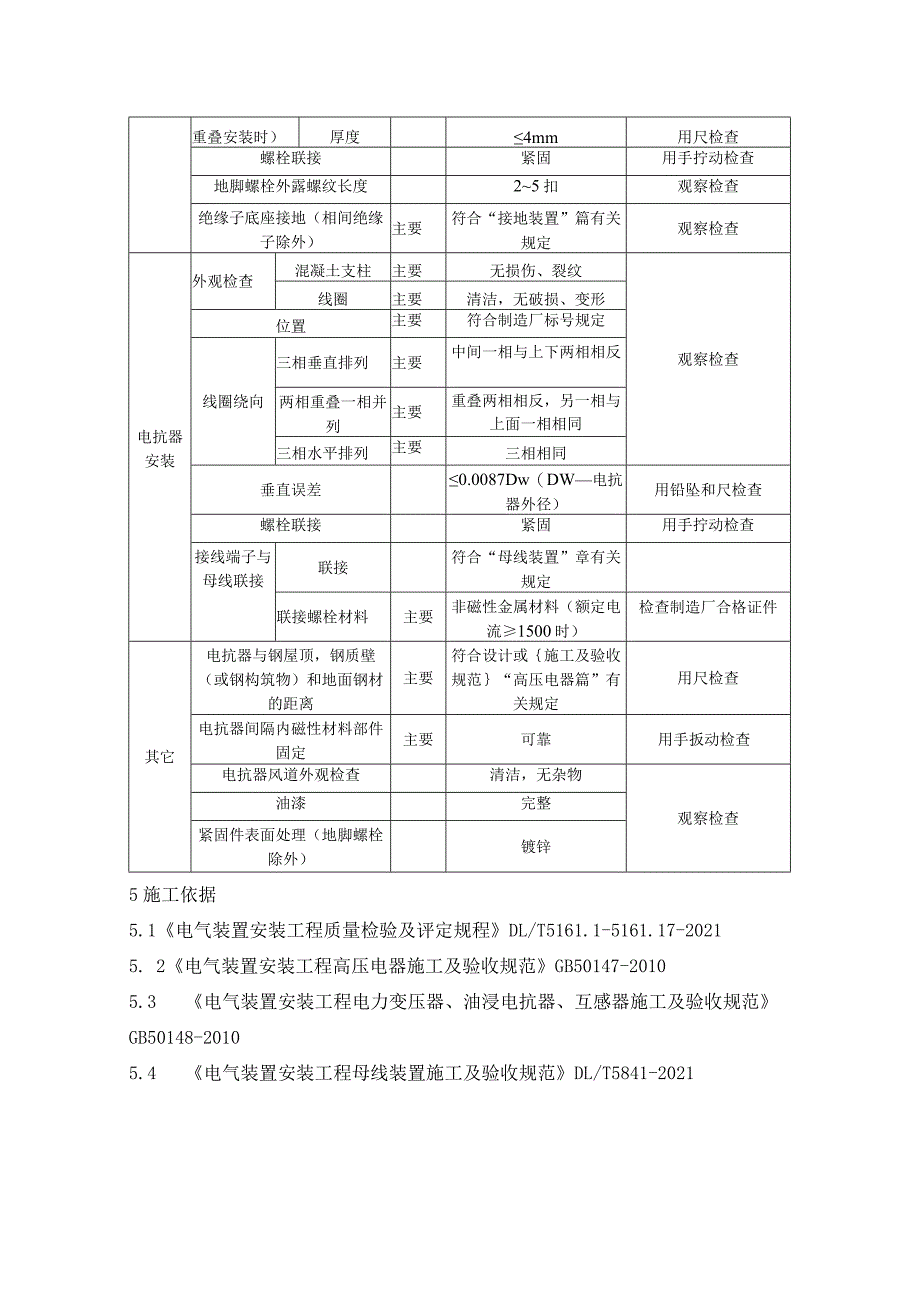

4、安装检验指标及质量标准。油浸式电抗器安装、应按“电力变压器”章有关规定进行工序检验指标性质质量标准合格优良检验方法及器具基础相间中心距离误差IOmm用尺检查预留孔中心线误差5mm支柱绝缘子外观检查要清洁，无裂纹、破损及焊接残留斑点观察检查瓷铁浇装联接主要粘合密实、牢固找平用垫钢片外观检查平整，不露出绝缘子底座法兰稳定程度主要固定牢靠，无松动用手推动检查绝缘硬纸板垫片（电抗器位置主要在绝缘子顶帽上观察检查大小与顶帽相同重叠安装时）厚度4mm用尺检查螺栓联接紧固用手拧动检查地脚螺栓外露螺纹长度25扣观察检查绝缘子底座接地（相间绝缘子除外）主要符合“接地装置”篇有关规定观察检查电抗器安装外观检查混凝
