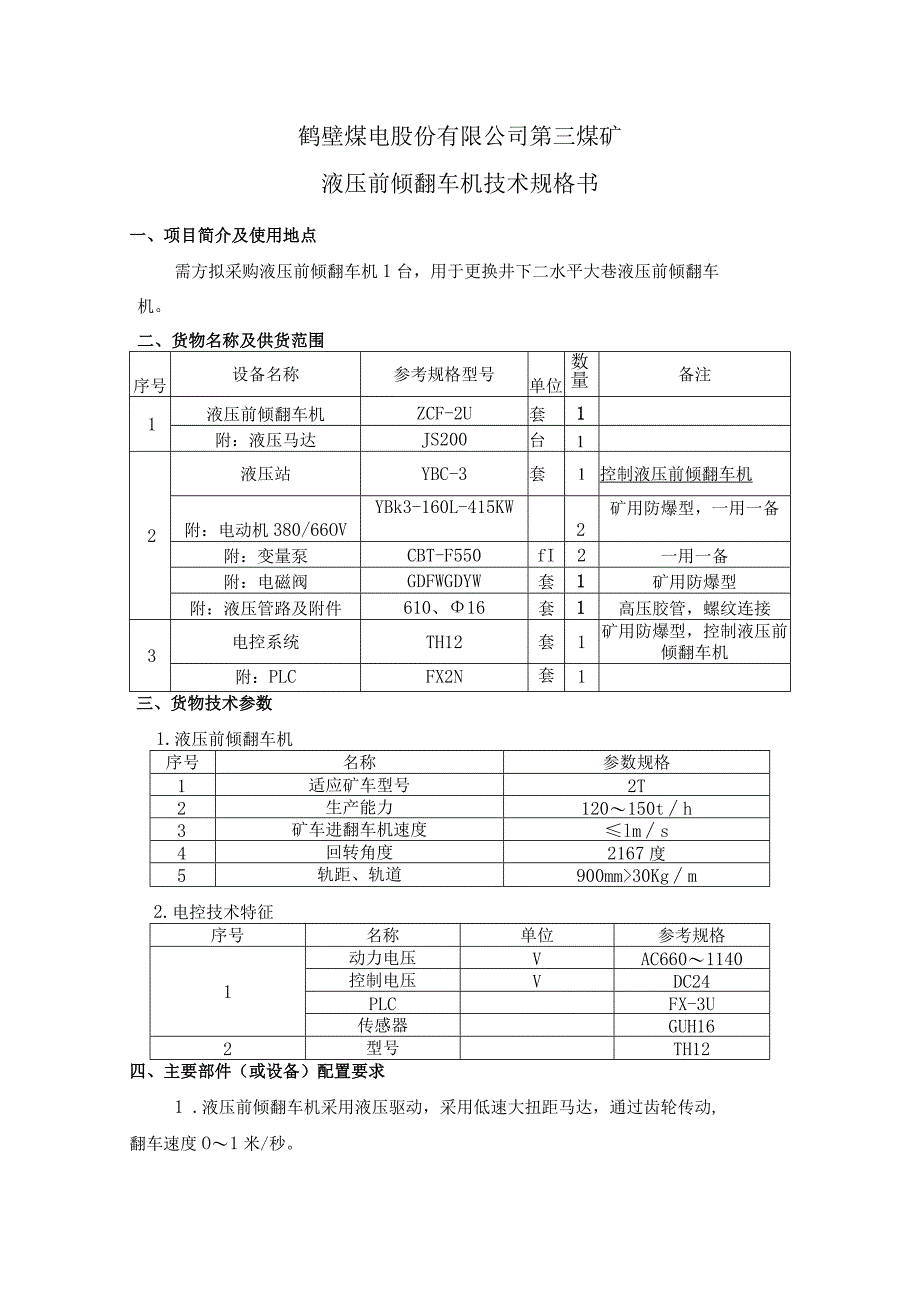

1、鹤壁煤电股份有限公司第三煤矿液压前倾翻车机技术规格书签批:审核:编制:编制单位：鹤煤三矿编制时间：2023年3月鹤壁煤电股份有限公司第三煤矿液压前倾翻车机技术规格书一、项目简介及使用地点需方拟采购液压前倾翻车机1台，用于更换井下二水平大巷液压前倾翻车机。二、货物名称及供货范围序号设备名称参考规格型号单位数量备注1液压前倾翻车机ZCF-2U套1附：液压马达JS200台12液压站YBC-3套1控制液压前倾翻车机附：电动机380/66OVYBk3-160L-415KW2矿用防爆型，一用一备附：变量泵CBT-F550fI2一用一备附：电磁阀GDFWGDYW套1矿用防爆型附：液压管路及附件610、16套
2、1高压胶管，螺纹连接3电控系统TH12套1矿用防爆型，控制液压前倾翻车机附：PLCFX2N套1三、货物技术参数1.液压前倾翻车机序号名称参数规格1适应矿车型号2T2生产能力120150th3矿车进翻车机速度lms4回转角度2167度5轨距、轨道900mm30Kgm2.电控技术特征序号名称单位参考规格1动力电压VAC6601140控制电压VDC24PLCFX-3U传感器GUH162型号TH12四、主要部件（或设备）配置要求1 .液压前倾翻车机采用液压驱动，采用低速大扭距马达，通过齿轮传动,翻车速度O1米/秒。2 .要求翻转角度为180度或360度,并且翻车平稳，全部由液压马达驱动。3 .设备本机

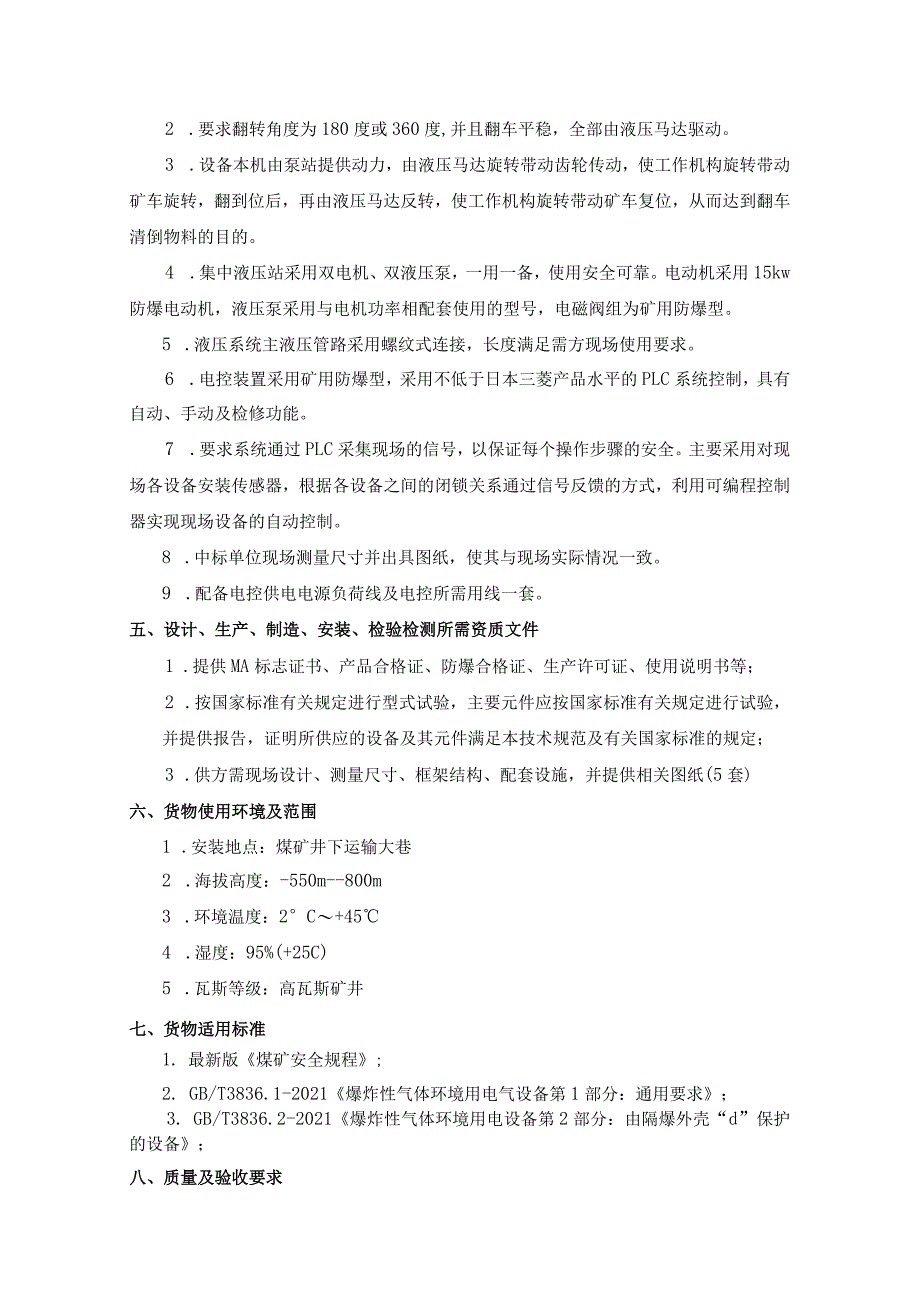

3、由泵站提供动力，由液压马达旋转带动齿轮传动，使工作机构旋转带动矿车旋转，翻到位后，再由液压马达反转，使工作机构旋转带动矿车复位，从而达到翻车清倒物料的目的。4 .集中液压站采用双电机、双液压泵，一用一备，使用安全可靠。电动机采用15kw防爆电动机，液压泵采用与电机功率相配套使用的型号，电磁阀组为矿用防爆型。5 .液压系统主液压管路采用螺纹式连接，长度满足需方现场使用要求。6 .电控装置采用矿用防爆型，采用不低于日本三菱产品水平的PLC系统控制，具有自动、手动及检修功能。7 .要求系统通过PLC采集现场的信号，以保证每个操作步骤的安全。主要采用对现场各设备安装传感器，根据各设备之间的闭锁关系通过
4、信号反馈的方式，利用可编程控制器实现现场设备的自动控制。8 .中标单位现场测量尺寸并出具图纸，使其与现场实际情况一致。9 .配备电控供电电源负荷线及电控所需用线一套。五、设计、生产、制造、安装、检验检测所需资质文件1 .提供MA标志证书、产品合格证、防爆合格证、生产许可证、使用说明书等；2 .按国家标准有关规定进行型式试验，主要元件应按国家标准有关规定进行试验，并提供报告，证明所供应的设备及其元件满足本技术规范及有关国家标准的规定；3 .供方需现场设计、测量尺寸、框架结构、配套设施，并提供相关图纸(5套)六、货物使用环境及范围1 .安装地点：煤矿井下运输大巷2 .海拔高度：-550m-800m
5、3 .环境温度：2C+454 .湿度：95%(+25C)5 .瓦斯等级：高瓦斯矿井七、货物适用标准1. 最新版煤矿安全规程;2. GB/T3836.1-2021爆炸性气体环境用电气设备第1部分：通用要求；3. GB/T3836.2-2021爆炸性气体环境用电设备第2部分：由隔爆外壳“d”保护的设备；八、质量及验收要求设备到货后，由需方组织有关人员对供方所移交设备及备件进行验收。设备外观不得有损坏现象，各种技术参数必须与技术规格书内的所有要求相符。九、安装、调试要求L设备到货后，由需方组织有关人员对供方所移交设备及备件进行验收。设备外观不得有损坏现象，各种技术参数必须与技术规格书内的所有要求相符
6、。2 .所用材料均应附有质量保证书，必要时应进行化验或鉴别，确认合格后方可交货。3 .外购件、外协件均应附有质量合格证书，部件属安全标志管理的产品须有在有效期内的矿用产品安全标志证书，必要时按相应标准进行检验，验收合格后方可装配。4 .设备出厂时，供方要提供质量检验合格证、煤安标志证和防爆合格证（含外购件）。5 .交货时，随机提供技术资料。技术资料包括设备和部件（含外购部分）的操作说明书等，说明书中应有主要部件的装配尺寸和零部件明细。十、服务及质保要求1 .设备安装前进行技术交底，以保证设备的安装质量。供方负责对所供设备的调试投运工作及维修技术人员免费培训指导。供方保证在质保期内免费维修、更换
7、损坏的仪表和设备（人为损坏除外）。供方对由于设计、工艺或材料的缺陷等发生的故障负全责。2 .质保期：设备到货18个月或安装正常运行后12个月。质保期内供方免费进行技术服务。设备运转期间出现故障时，供方接到需方通知后需及时解决或答复，在2小时之内作出答复或派出服务人员，24小时内尽快达到现场，质保期间所有损坏的设备及零部件，供方均免费更换。一年后维修只收配件费用，不收工时费。终身优惠供应配件。十一、运输及包装要求1 .设备的包装、运输应符合GB191包装储运指示标志的规定，且含装箱单、合格证。包装箱上型号标志、符号和字迹清晰，应有在运输、保管过程中必须注意事项的明确标志和符号（如上部位置、防潮、
