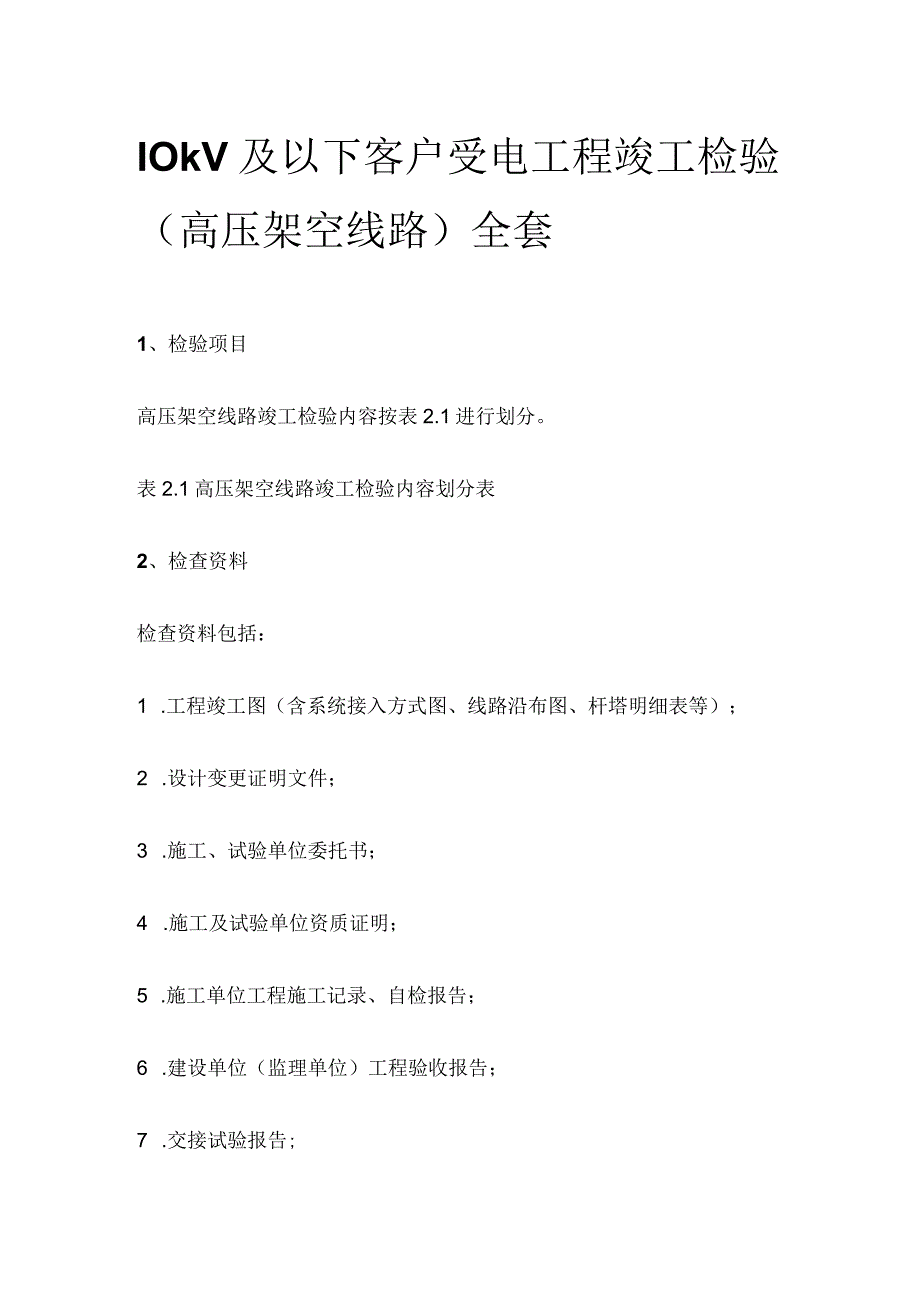

10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第1页
第1页 / 共9页

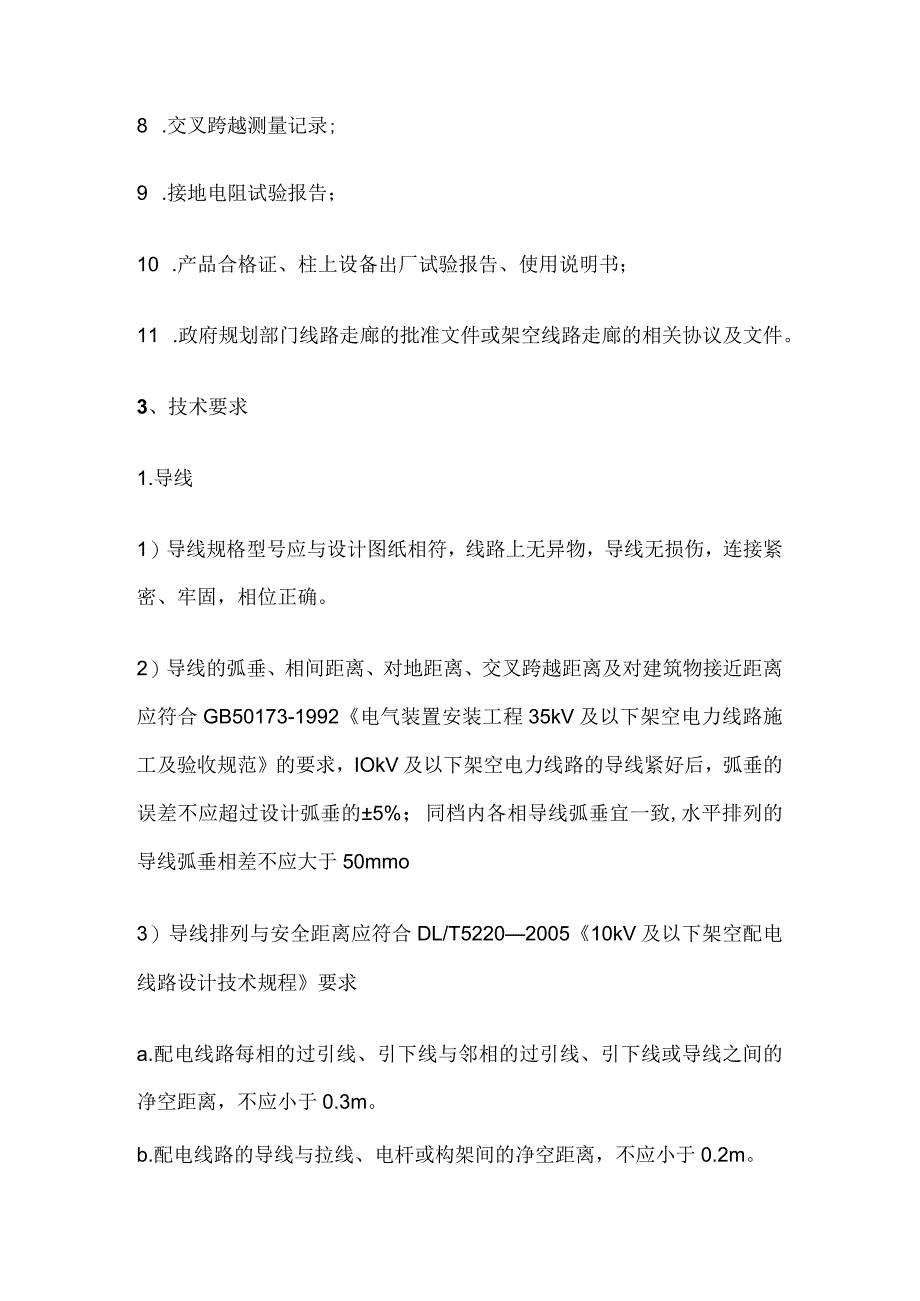

10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第2页
第2页 / 共9页

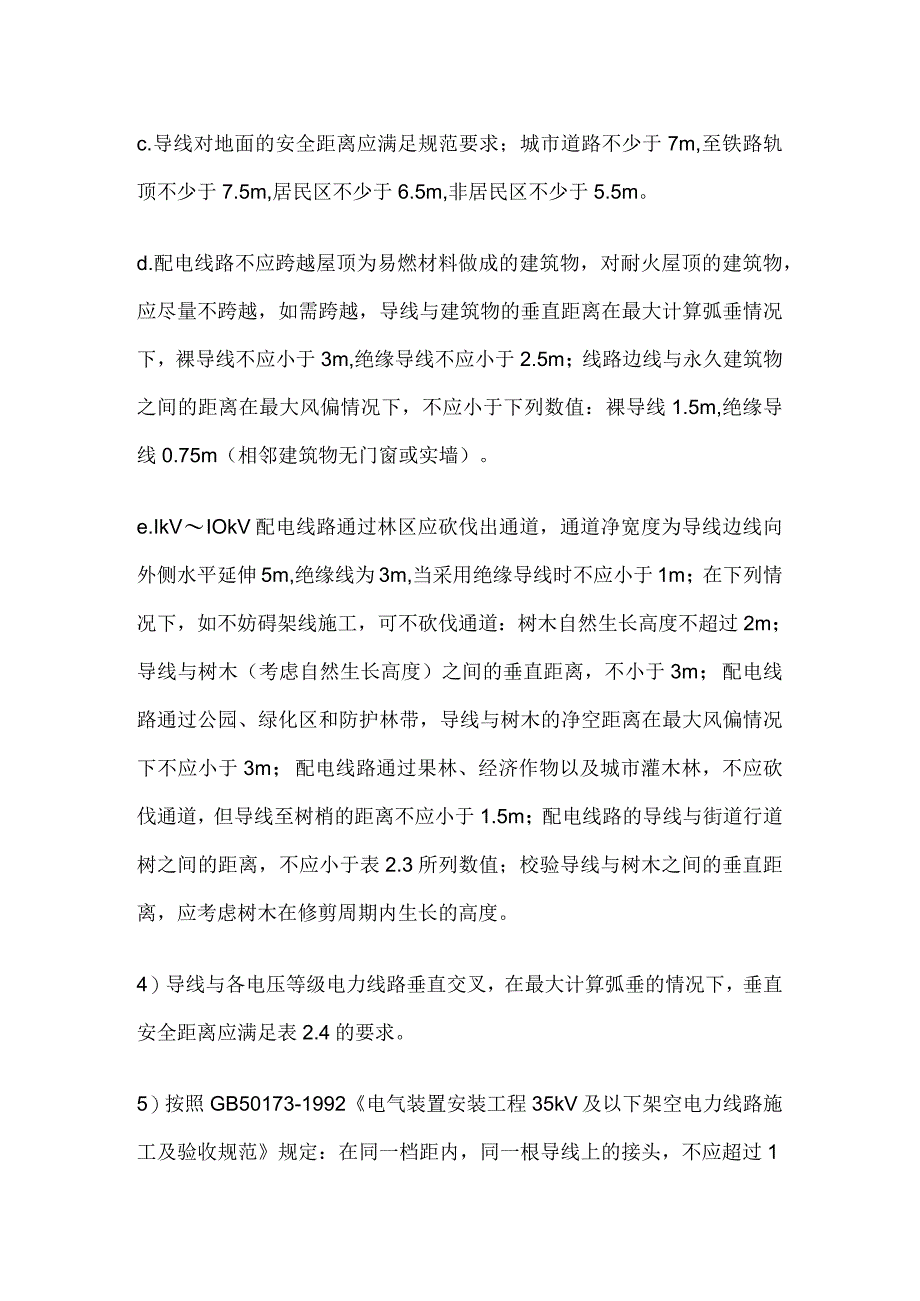

10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第3页
第3页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第4页
第4页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第5页
第5页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第6页
第6页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第7页
第7页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第8页
第8页 / 共9页
10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx》由会员分享,可在线阅读,更多相关《10kV及以下客户受电工程竣工检验(高压架空线路)全套.docx(9页珍藏版)》请在第壹文秘上搜索。

1、IOkV及以下客户受电工程竣工检验(高压架空线路)全套1、检验项目高压架空线路竣工检验内容按表2.1进行划分。表2.1高压架空线路竣工检验内容划分表2、检查资料检查资料包括:1 .工程竣工图(含系统接入方式图、线路沿布图、杆塔明细表等);2 .设计变更证明文件;3 .施工、试验单位委托书;4 .施工及试验单位资质证明;5 .施工单位工程施工记录、自检报告;6 .建设单位(监理单位)工程验收报告;7 .交接试验报告;8 .交叉跨越测量记录;9 .接地电阻试验报告;10 .产品合格证、柱上设备出厂试验报告、使用说明书;11 .政府规划部门线路走廊的批准文件或架空线路走廊的相关协议及文件。3、技术要

2、求1.导线1)导线规格型号应与设计图纸相符,线路上无异物,导线无损伤,连接紧密、牢固,相位正确。2)导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离应符合GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范的要求,IOkV及以下架空电力线路的导线紧好后,弧垂的误差不应超过设计弧垂的5%;同档内各相导线弧垂宜一致,水平排列的导线弧垂相差不应大于50mmo3)导线排列与安全距离应符合DL/T5220200510kV及以下架空配电线路设计技术规程要求a.配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离,不应小于0.3m。b.配电线路的导

3、线与拉线、电杆或构架间的净空距离,不应小于0.2m。c.导线对地面的安全距离应满足规范要求;城市道路不少于7m,至铁路轨顶不少于7.5m,居民区不少于6.5m,非居民区不少于5.5m。d.配电线路不应跨越屋顶为易燃材料做成的建筑物,对耐火屋顶的建筑物,应尽量不跨越,如需跨越,导线与建筑物的垂直距离在最大计算弧垂情况下,裸导线不应小于3m,绝缘导线不应小于2.5m;线路边线与永久建筑物之间的距离在最大风偏情况下,不应小于下列数值:裸导线1.5m,绝缘导线0.75m(相邻建筑物无门窗或实墙)。e.IkVIOkV配电线路通过林区应砍伐出通道,通道净宽度为导线边线向外侧水平延伸5m,绝缘线为3m,当采

4、用绝缘导线时不应小于1m;在下列情况下,如不妨碍架线施工,可不砍伐通道:树木自然生长高度不超过2m;导线与树木(考虑自然生长高度)之间的垂直距离,不小于3m;配电线路通过公园、绿化区和防护林带,导线与树木的净空距离在最大风偏情况下不应小于3m;配电线路通过果林、经济作物以及城市灌木林,不应砍伐通道,但导线至树梢的距离不应小于1.5m;配电线路的导线与街道行道树之间的距离,不应小于表2.3所列数值;校验导线与树木之间的垂直距离,应考虑树木在修剪周期内生长的高度。4)导线与各电压等级电力线路垂直交叉,在最大计算弧垂的情况下,垂直安全距离应满足表2.4的要求。5)按照GB50173-1992电气装置

5、安装工程35kV及以下架空电力线路施工及验收规范规定:在同一档距内,同一根导线上的接头,不应超过1个;导线接头位置与导线固定处的距离应大于0.5m,当有防震装置时,应在防震装置以外。6)按照DL/T_602-1996架空绝缘配电线路施工及验收规程规定,IOkV架空绝缘配电线路应使用2500V绝缘电阻表测量,电阻值不低于100OMo7)接户线的安装,应符合GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范规定a.档距内不应有接头。b.两端应设绝缘子固定,绝缘子安装应防止瓷裙积水。c.采用绝缘线时,导线外露部位应进行绝缘处理。d.两端遇有铜铝连接时,应设有过渡措施。e

6、.进户端支持物应牢固。f.在最大摆动时,不应有接触树木和其它建筑物现象。g.由两个不同电源引入的接户线不宜同杆架设。2 .杆塔与绝缘子1)按照GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范规定:混凝土电杆无纵横向裂纹、露筋、跑浆,杆身弯曲不应超过杆长的1/1000o2)电杆埋深不应小于杆长1/6,杆高差小于20mm。3)直线杆的倾斜不应大于杆梢直径的1/2,铁塔组立架线后倾斜不超过3/1000;转角杆应向外角预偏、紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径;终端杆应向拉线侧预偏,其预偏值不应大于杆梢直径;紧线后不应向受力侧倾斜。4)塔材齐全

7、,规格尺寸符合设计要求,螺栓穿向与紧固满足设计规范。5)金具、绝缘子安装牢固可靠,无损伤、无裂纹、无锈蚀。6)横担安装应平直、牢固,横担与线路中心线的角度正确,金属零件防锈保护完整,支撑担应安装牢固,无锈蚀。7)悬式绝缘子安装,应符合GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范规定:a.与电杆、导线金具连接处,无卡压现象。b.耐张串上金具的弹簧销子、螺栓及穿钉应由上向下穿;当有特殊困难时可由内向外或由左向右穿入。C.悬垂串上金具的弹簧销子、螺栓及穿钉应向受电侧穿入;两边线应由内向外,中线应由左向右穿入。d.绝缘子裙边与带电部位的间隙不应小于50mm。8)容易

8、受车辆碰撞的杆塔、基础需加防护壁措施并有防撞的警示标志。3 .拉线1)拉线应根据电杆的受力情况装设,拉线与电杆的夹角宜采用45。;当受地形限制可适当减小,且不应小于30。;承力拉线应与线路方向的中心线对正;分角拉线应与线路分角线方向对正;防风拉线应与线路方向垂直。2)同杆的各条拉线均受力正常,无松股、断股和抽筋现象;拉线弯曲部分不应有明显松股,拉线断头处与拉线主线应固定可靠,线夹处露出的尾线长度为300500mm,尾线回头后与本线应扎牢。3)拉棒和拉线盘的组装符合要求:即穿入拉棒配穿入式拉线盘,套入式拉棒配U型环套入式拉线盘;拉棒应与拉线同一方向,拉线棒露出地面的圆钢长度50Cm70cn4 )

9、UT型线夹或花篮螺栓的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧,调整后,UT型线夹的双螺母应并紧,花篮螺栓应封固。5)对于易受车辆碰撞的拉线应设置醒目的警示标志。4 .柱上电气设备柱上电气设备安装应符合GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范的要求:1)电杆上电气设备的安装应牢固可靠;电气连接应接触紧密,不同金属连接,应有过渡措施;瓷件表面光洁,无裂缝、破损等现象。2)杆上变压器及变压器台的安装水平倾斜不大于台架根开的1/100;一、二次引线排列整齐、绑扎牢固;油枕、油位正常,外壳干净;接地可靠,接地电阻值符合规定;套管压线螺栓等部件齐全;呼吸

10、孔道通畅。3)跌落式熔断器各部分零件完整;转轴光滑灵活,铸件不应有裂纹、砂眼、锈蚀;瓷件良好,熔丝管不应有吸潮膨胀或弯曲现象;熔断器安装牢固、排列整齐,熔管轴线与地面的垂线夹角为15。30。;熔断器水平相间距离不小于500mm;操作时灵活可靠、接触紧密;合熔丝管时上触头应有一定的压缩行程;上、下引线压紧,与线路导线的连接紧密可靠。4)杆上断路器和负荷开关水平倾斜不大于托架长度的1/100;引线连接紧密,当采用绑扎连接时,长度不小于150mm;外壳干净,不应有漏油现象,气压不低于规定值;操作灵活,分、合位置指示正确可靠;外壳接地可靠,接地电阻值符合规定。5)杆上隔离开关瓷件良好;操作机构动作灵活

11、;隔离刀刃合闸时接触紧密,分闸后应有不小于20Omm的空气间隙;与引线的连接紧密可靠;水平安装的隔离刀刃,分闸时,宜使静触头带电;三相连动隔离开关的三相隔离刀刃应分、合同期。6)杆上避雷器瓷套与固定抱箍之间加垫层;排列整齐、高低一致,相间距离:l10kV时,不小于350mm;IkV以下时,不小于150mm;引线短而直、连接紧密,采用绝缘线时,其截面应符合下列规定:a.引上线:铜线不小于16mm2,铝线不小于25mm2;b.引下线:铜线不小于25mm2,铝线不小于35mm2;与电气部分连接,不应使避雷器产生外加应力;引下线接地可靠,接地电阻值符合规定。5 .接地连接1)架空线路接地系统应符合GB

12、/T50065-2011交流电气装置的接地设计规范的要求:a.6kV及以上无地线线路钢筋混凝土杆宜接地,金属杆塔应接地,接地电阻不宜超过30Q;b.多雷区外,沥青路面上的架空线路的钢筋混凝土杆塔和金属杆塔,以及有运行经验的地区,可不另设人工接地装置;c.有地线的线路杆塔的工频接地电阻,不宜超过表2.5的规定。2)接地连接应可靠,连接前,应清除连接部位的铁锈及其附着物,接地体规格、埋设深度应符合设计要求。3)接地引下线与接地体的连接,应便于解开测量接地电阻;接地引下线应紧靠杆身,每隔一定距离与杆身固定一次;接地侧引线铜线截面积不小于25mm2,铝线截面积不小于35mm204)接地沟的回填宜选取无石块及其它杂物的泥土,并应夯实,在回填后的沟面应设有防沉层,其高度宜为IOomm300mm。6 .标识、铭牌1)高压架空线路、设备标识、标志悬挂应清晰齐备。2)架空线路每基杆塔应挂设标志牌,标明变电站名、电压等级、线路名称编号等。3)柱上开关设备铭牌清晰,规格型号、设备参数应与设计要求相符。
