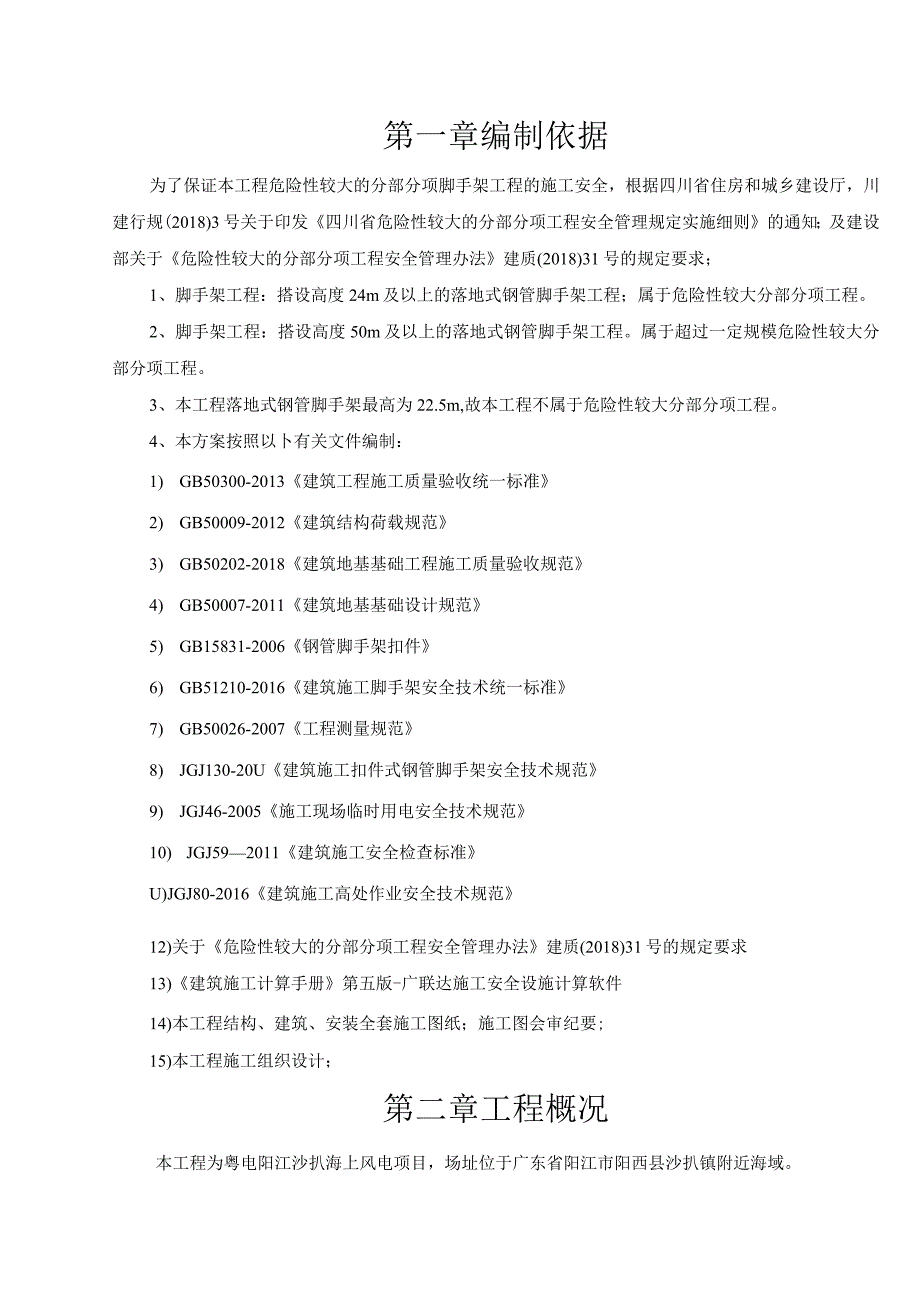

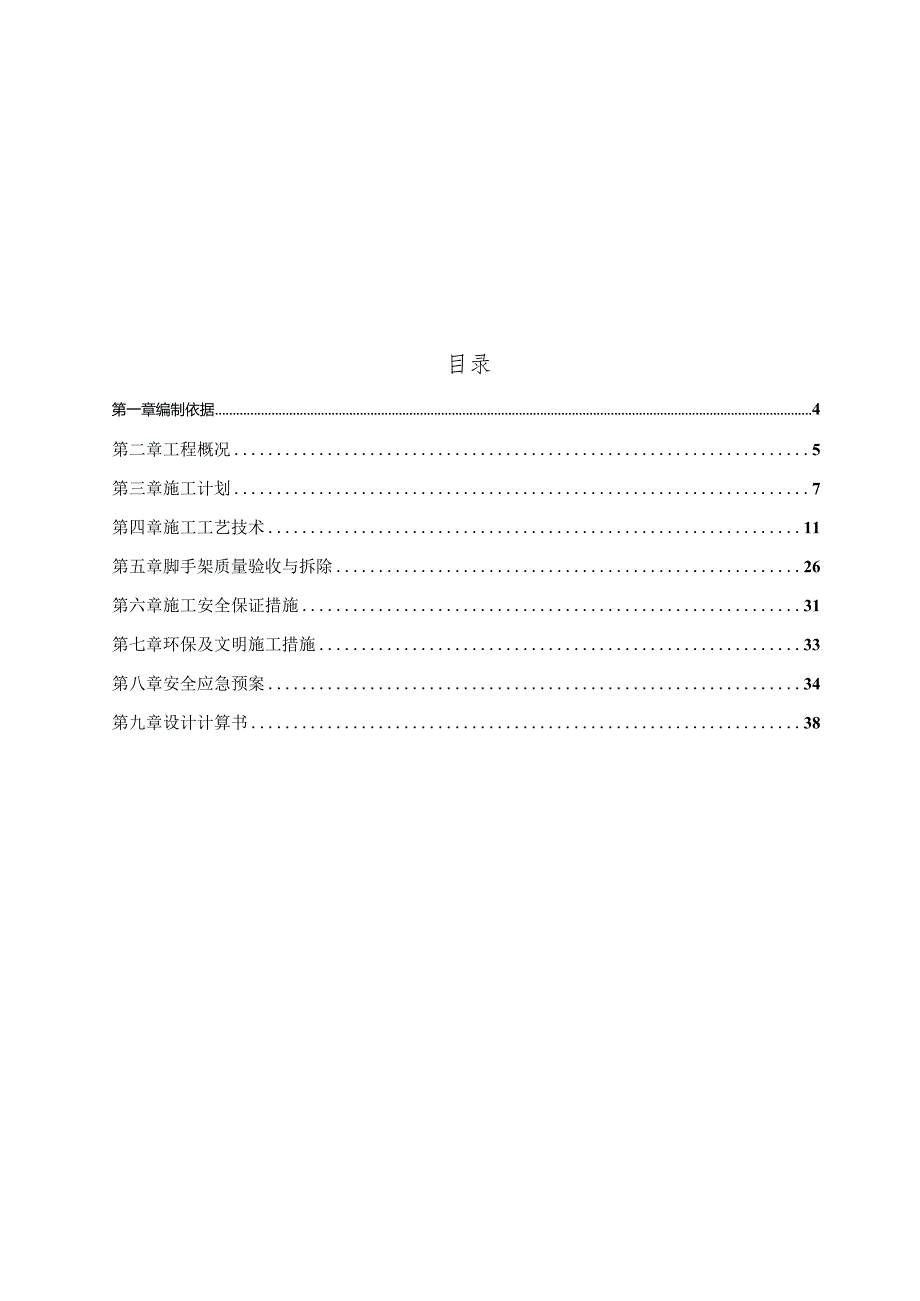

1、大型脚手架施工组织设计方案2022目录第一章编制依据4第二章工程概况5第三章施工计划7第四章施工工艺技术11第五章脚手架质量验收与拆除26第六章施工安全保证措施31第七章环保及文明施工措施33第八章安全应急预案34第九章设计计算书38第一章编制依据为了保证本工程危险性较大的分部分项脚手架工程的施工安全，根据四川省住房和城乡建设厅，川建行规(2018)3号关于印发四川省危险性较大的分部分项工程安全管理规定实施细则的通知；及建设部关于危险性较大的分部分项工程安全管理办法建质(2018)31号的规定要求；1、脚手架工程：搭设高度24m及以上的落地式钢管脚手架工程；属于危险性较大分部分项工程。2、脚手
2、架工程：搭设高度50m及以上的落地式钢管脚手架工程。属于超过一定规模危险性较大分部分项工程。3、本工程落地式钢管脚手架最高为22.5m,故本工程不属于危险性较大分部分项工程。4、本方案按照以卜有关文件编制：1) GB50300-2013建筑工程施工质量验收统一标准2) GB50009-2012建筑结构荷载规范3) GB50202-2018建筑地基基础工程施工质量验收规范4) GB50007-2011建筑地基基础设计规范5) GB15831-2006钢管脚手架扣件6) GB51210-2016建筑施工脚手架安全技术统一标准7) GB50026-2007工程测量规范8) JGJ130-20U建筑施
3、工扣件式钢管脚手架安全技术规范9) JGJ46-2005施工现场临时用电安全技术规范10) JGJ592011建筑施工安全检查标准U)JGJ80-2016建筑施工高处作业安全技术规范12)关于危险性较大的分部分项工程安全管理办法建质(2018)31号的规定要求13)建筑施工计算手册第五版-广联达施工安全设施计算软件14)本工程结构、建筑、安装全套施工图纸；施工图会审纪要;15)本工程施工组织设计；第二章工程概况本工程为粤电阳江沙扒海上风电项目，场址位于广东省阳江市阳西县沙扒镇附近海域。本工程由陆上控制中心综合办公楼和电气综合楼等结构组成。陆上控制中心设置的办公综合楼用高强预应力管桩，主要采用中
4、50OnmlAB型PHC管桩，以全（强）风化岩作为桩端持力层。PHC桩混凝土等级不低于C80。基础为桩基承台，上部结构为钢筋混凝土框架结构，综合办公楼建工程总建筑面积6985.911使用功能分为办公区和住宿区，1T2/F-H轴办公区共4层，1-5/A-E轴为住宿区共6层，分区之间设置伸缩缝，建筑高度23.4米。其中包括宿舍、餐厅、卫生间、更衣室、工具室、财务室、会议室、活动室、档案室、休息室等。基础混凝土强度等级为C35,上部结构混凝土等级为C35。抗震等级为三级。电气综合楼用高强预应力管桩，主要采用50OnImAB型PHC管桩，以全（强）风化岩作为桩端持力层；基础形式为桩基承台，以双桩承台为
5、主，地下室有少量三桩承台，B-E/1-13轴处为地下室，基础底标高-4.93m,层高3.5m,其余部分基础底标高-2.7m,7-8轴之间留有一处后浇带用于主体结构不均匀沉降，主体结构形式为钢筋混凝土框架结构。电气综合楼建筑面积8021.0011f,电气综合楼基础分为113轴，AB列。东西长76.75m,南北长42.2m,共4层。混凝土强度等级：垫层C20、其余为C35,上部为现浇钢筋混凝土C35框架结构。抗震等级为二级。钢筋采用HPB300、HRB40OE两种。（1）基本概况如下工程名称建设单位设计单位监理单位地勘单位施工单位工程地址所有双排落地式脚手架，落地架立杆纵距150Omnb横距90O
6、nInb离墙30Omnb水平杆步距1800mm。连墙件一步二跨布置，最高搭设高度22.5m（本方案以脚手架搭设危险性宿舍楼六层和办公楼脚手架平面图布置图第三章施工计划一、方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JGJ59-2011检查标准要求，要符合
7、成都市文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用落地式双排扣件钢管脚手架。表3-1双排扣件钢管脚手架搭设参数表脚手架搭设高度22.5m立杆纵距1.5m立杆横距0.9m步距1.8m连墙件布置一步二跨内立杆离墙0.3m剪刀撑连续设置二、施工流水段划分本工程地下室平面布置呈长方形，框架剪力墙结构，平面面积较大，分为两个流水段，1号楼及其商业部分，2号楼及其商业部分，1号楼部分施工进度较前，2号楼部分相对较后。三、施工管理人员配置和分工表3-2施工管理人员配置和分工表职务姓名职责项目经理负责落地脚手架工程总体安排责任工长地脚手架作业
8、现场协调技术负责人落地脚手架施工方案编制，为现场技术指导和技术保障；审核技术交底；协调与其它专职务姓名职责业的技术问题；参与材料的进场验收、报验；安全工程师负责对落地脚手架搭设的质量问题进行全过程的控制，负责落实技术交底；按照施工部署，落实技术要求，对现场的工人直接组织安排，并跟班作业施工员负责落地脚手架搭设具体实施施工员负责落地脚手架搭设具体实施材料员材料、劳保用品的采购、运输安全员环境因素、危险源的辨识、评审、现场安全监督四、工准备与资源配置计划一、施工准备（一）、技术准备（1）施工前，由技术负责人向施工管理人员及施工队针对落地脚手架搭设实际特点进行施工方案技术交底工作，使每个操作人员在施
9、工前能够清楚施工方法、技术要点、质量标准、安全要求等，以及清楚施工薄弱环节应加强处理的部位。（2）项目部和各施队必须认真熟悉图纸，按图纸和施工方案及规范要求，合理组织安排施工，落地脚手架搭设交底提前进行。（3）现场复查建筑标高线，平面定位线，由技术人员组织，测量员、作业队参加，量测误差书面汇报技术室。（4）项目部明确施工负责人为落地脚手架搭设负责人，负责落地脚手架搭设全过程的管理工作，从事落地脚手架搭设、拆除的作业人员必须持登高架设作业操作证。（5）落地脚手架搭设应按经审批的施工方案进行，任何人不得擅自修改已经审批的施工方案。（6）使用的立杆、水平杆、立杆连接套管钢管、钢管扣件等应符合现行国家
10、标准；（7）落地脚手架搭设完毕，应由方窠批准人组织相关人员进行验收后方能进行下道工序。（二）、材料准备1、材料要求钢管应采用中48.33.6Inm钢管（设计计算时采用483.0mm）。表3-3材料质量要求一览表名称及规格用途要求单位备注6%长管纵向水平杆满足规范要求根租赁6勿长管立杆满足规范要求根租赁6加长管剪刀撑满足规范要求根租赁3m长管调整节头位置满足规范要求根租赁1.5勿短管横向水平杆满足规范要求根租赁2.5加短管连墙杆满足规范要求根租赁1.5勿短管连墙件柱箍满足规范要求根租赁2000三200InmX50mm木脚手板脚手板与基础垫板满足规范要求根租赁钢笆网片作业层脚手板满足规范要求个租赁
11、直角扣件/满足规范要求个租赁旋转扣件/满足规范要求个租赁对接扣件/满足规范要求个租赁6zz1.8/000目安全网/进场需报监理验收，满足规范要求并提供质保材料张采购二、资源配置计划（三）、施工机具计划1、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。2、项目部应配备如下检查工具：表3-4机具及工具准备一览表名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角（四）、劳动力配置计划劳动力的配置需根据施工进度安排施工，所需人
12、数必须满足现场生产的需要，并根据实际进度及时调整以满足生产需要。表3-5主要劳动力配置计划表序号工种人数备注1架子工15特种上岗证2杂工10合计25第四章施工工艺技术一、技术参数(一)、双排脚手架1、搭设基本参数如下表:脚手架搭设高度22.5m立杆纵距1.5m立杆横距O.9m步距1.8m连墙件布置一步二跨内立杆离墙0.3m剪刀撑连续设置表4-1双排脚手架设计参数表基本参数脚手架设计类型结构脚手架脚手板设计荷载(kN/n?)3同时施工作业层数1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型483脚手架架体高度H(m)22.5立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)
13、0.9内立杆离建筑物距离a(m)0.3双立杆计算方法不设置双立杆脚手架自重荷载脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kN/n?)0.1脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kNm2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kNm)0.125,0.129施工荷载结构脚手架作业层数Iui1结构脚手架荷载标准值Gkjj(kN?)3风荷羲地区广东阳江阳西县安全网设置全封闭基本风压O(kNr112)0.75风荷载体型系数s1一步两跨0.608, 0.608风压高度变化系数z(连墙件、单立eg】eg】杆稳定性)连墙件布置方式连墙件约束脚手架平面外变形轴向力NO(ICN)风荷载标准值k(kNm2)(连墙件、单立杆稔定性)连墙件连接方式扣件连接连墙件计算长度10(mm)600连墙件连墙件截面面积Ac(mm2)506连墙件抗压强度设计值11(Nmm2)205连墙件与扣件连接方式双扣件连墙件截面回转半存i(mm)15.9扣件抗滑移折减系数0.85地基土类型粘性土地基承载力特征值fg(kPa)140地基基础垫板底面积Alm2)0.25地基承载力调整系数kc0.4脚手架放置位置地基纵向水平杆Vx横
