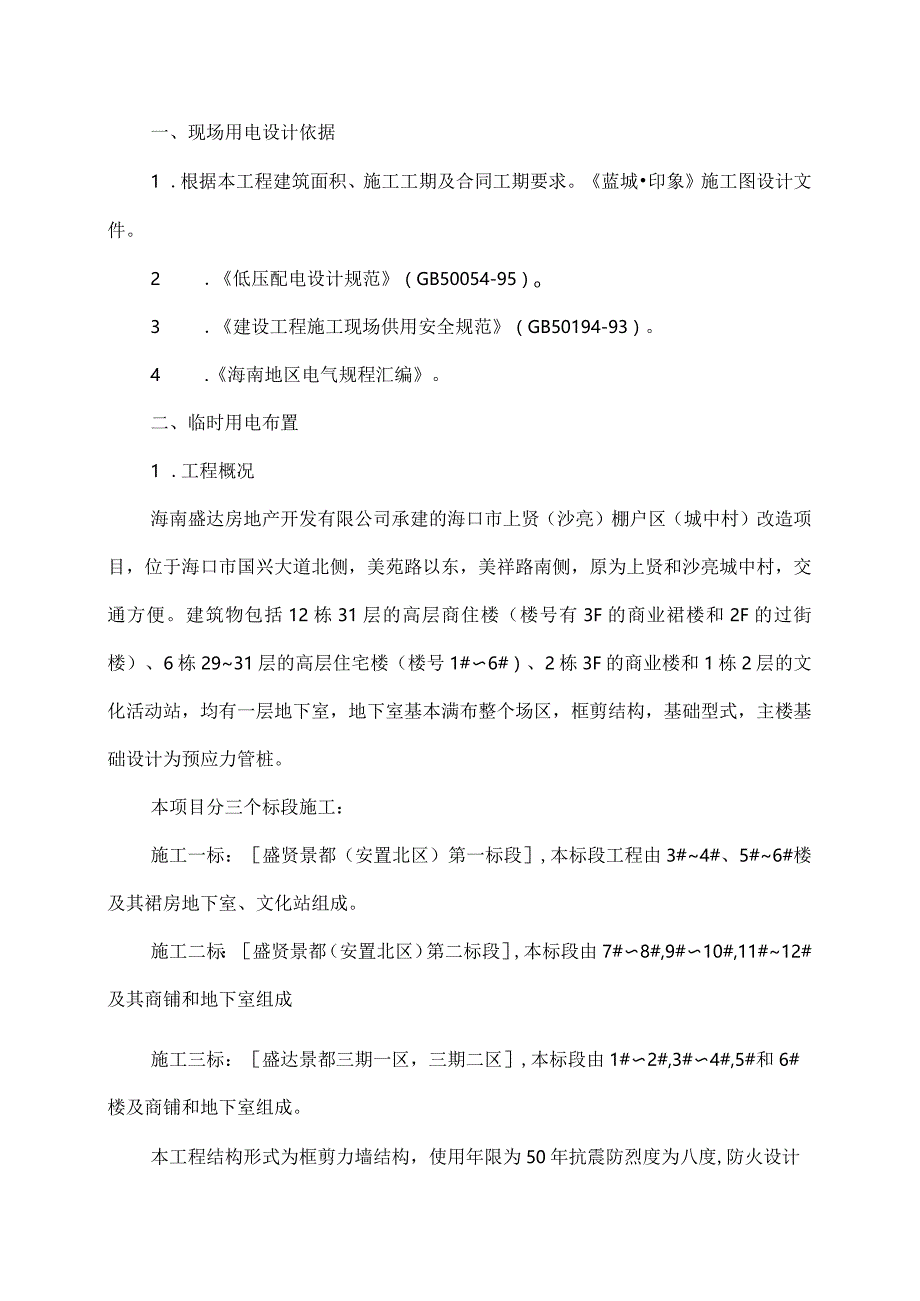

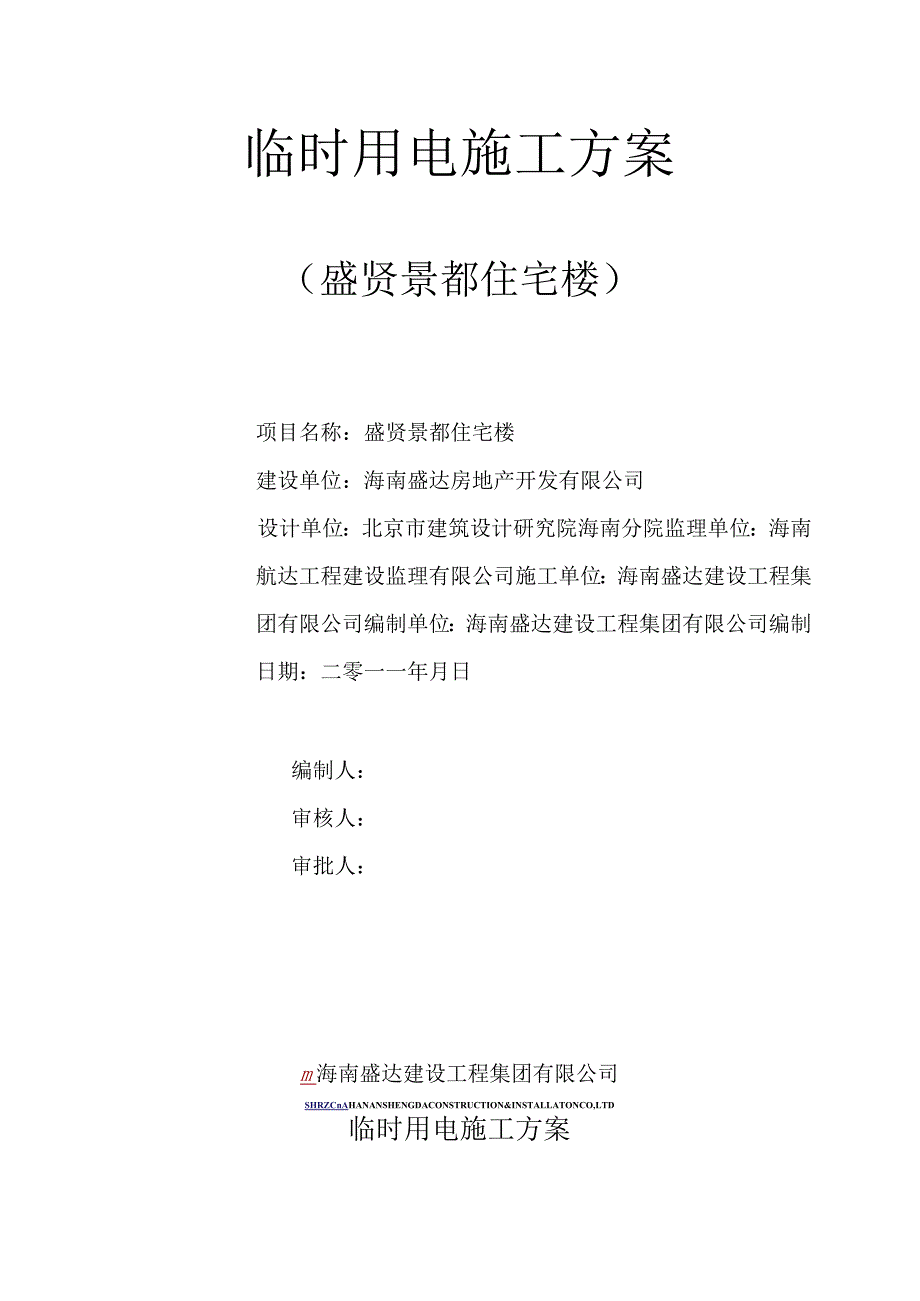

1、临时用电施工方案（盛贤景都住宅楼）项目名称：盛贤景都住宅楼建设单位：海南盛达房地产开发有限公司设计单位：北京市建筑设计研究院海南分院监理单位：海南航达工程建设监理有限公司施工单位：海南盛达建设工程集团有限公司编制单位：海南盛达建设工程集团有限公司编制日期：二零一一年月日编制人：审核人：审批人：m海南盛达建设工程集团有限公司SHRZCnAHANANSHENGDACONSTRUCTION&INSTALLATONCO,LTD临时用电施工方案一、现场用电设计依据1 .根据本工程建筑面积、施工工期及合同工期要求。蓝城印象施工图设计文件。2 .低压配电设计规范（GB50054-95）o3 .建设工程施工现
2、场供用安全规范（GB50194-93）。4 .海南地区电气规程汇编。二、临时用电布置1 .工程概况海南盛达房地产开发有限公司承建的海口市上贤（沙亮）棚户区（城中村）改造项目，位于海口市国兴大道北侧，美苑路以东，美祥路南侧，原为上贤和沙亮城中村，交通方便。建筑物包括12栋31层的高层商住楼（楼号有3F的商业裙楼和2F的过街楼）、6栋2931层的高层住宅楼（楼号1#6#）、2栋3F的商业楼和1栋2层的文化活动站，均有一层地下室，地下室基本满布整个场区，框剪结构，基础型式，主楼基础设计为预应力管桩。本项目分三个标段施工：施工一标：盛贤景都（安置北区）第一标段,本标段工程由3#4#、5#6#楼及其裙房

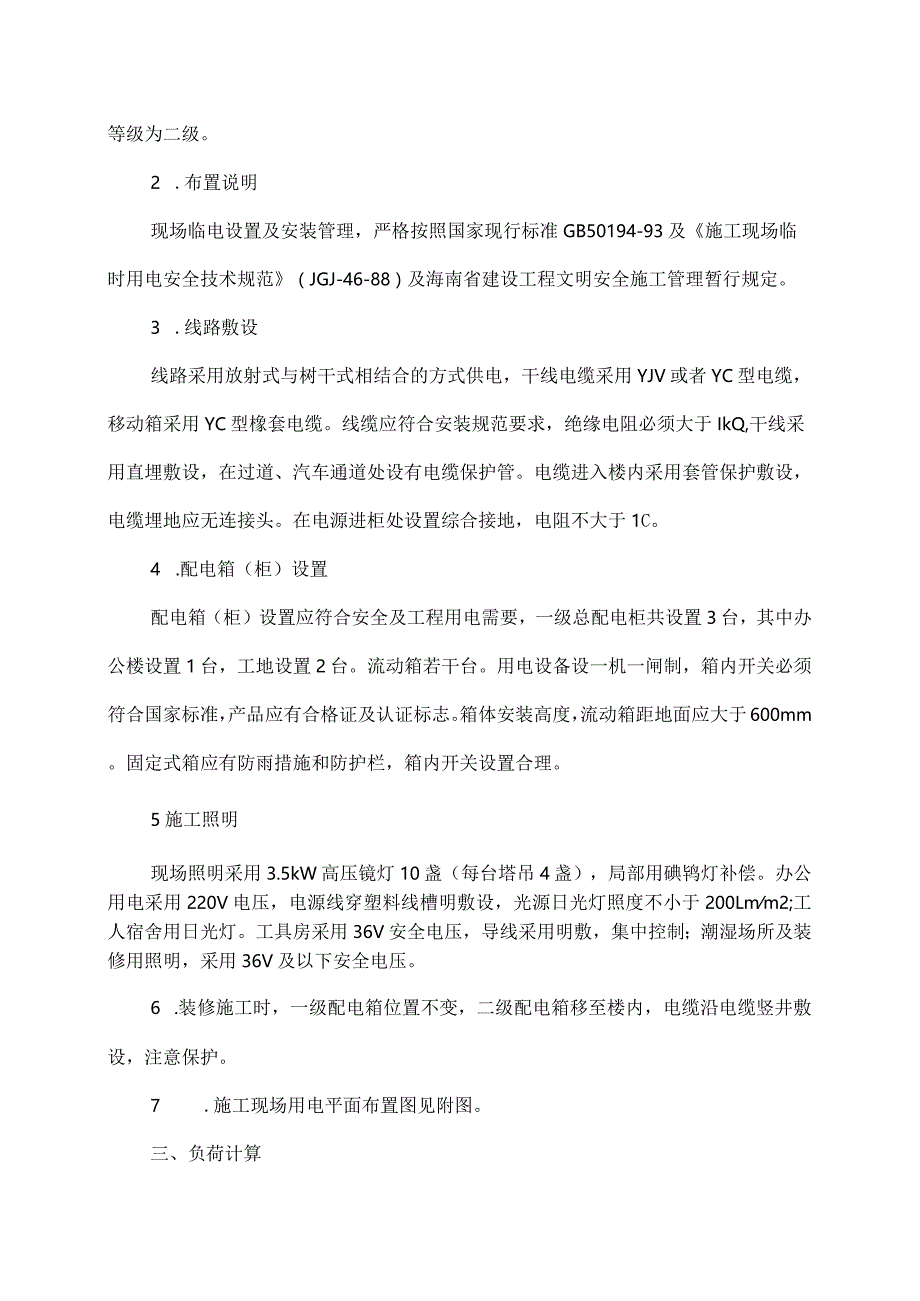

3、地下室、文化站组成。施工二标：盛贤景都（安置北区）第二标段,本标段由7#8#,9#10#,11#12#及其商铺和地下室组成施工三标：盛达景都三期一区，三期二区,本标段由1#2#,3#4#,5#和6#楼及商铺和地下室组成。本工程结构形式为框剪力墙结构，使用年限为50年抗震防烈度为八度,防火设计等级为二级。2 .布置说明现场临电设置及安装管理，严格按照国家现行标准GB50194-93及施工现场临时用电安全技术规范（JGJ-46-88）及海南省建设工程文明安全施工管理暂行规定。3 .线路敷设线路采用放射式与树干式相结合的方式供电，干线电缆采用YJV或者YC型电缆，移动箱采用YC型橡套电缆。线缆应符合
4、安装规范要求，绝缘电阻必须大于IkQ,干线采用直埋敷设，在过道、汽车通道处设有电缆保护管。电缆进入楼内采用套管保护敷设，电缆埋地应无连接头。在电源进柜处设置综合接地，电阻不大于1C。4 .配电箱（柜）设置配电箱（柜）设置应符合安全及工程用电需要，一级总配电柜共设置3台，其中办公楼设置1台，工地设置2台。流动箱若干台。用电设备设一机一闸制，箱内开关必须符合国家标准，产品应有合格证及认证标志。箱体安装高度，流动箱距地面应大于600mm。固定式箱应有防雨措施和防护栏，箱内开关设置合理。5施工照明现场照明采用3.5kW高压镜灯10盏（每台塔吊4盏），局部用碘鸨灯补偿。办公用电采用220V电压，电源线穿
5、塑料线槽明敷设，光源日光灯照度不小于200Lmm2;工人宿舍用日光灯。工具房采用36V安全电压，导线采用明敷，集中控制；潮湿场所及装修用照明，采用36V及以下安全电压。6 .装修施工时，一级配电箱位置不变，二级配电箱移至楼内，电缆沿电缆竖井敷设，注意保护。7 .施工现场用电平面布置图见附图。三、负荷计算1 .按需要系数法，确定三相用电设备有功计算负荷PJS时，设备容量乘以一个需要系数，即PjS=KXXPS(kW)式(11-6)PS一设备总容量(不计备用设备和装修阶段设备容量以及设备安装容量)(kW)oKX一需要系数与设备工作性质、台数、效率和线路损耗等因素有关。2 .现场机械设备一览表(见表1
6、1/)：表盛贤景都住宅楼项目主要工程施工机械配备表序号机具名称型号/规格瓣(KVA)需用量设备新旧程度(%)现在何地1自升式塔吊QTZ6312010台80海南2施工双笼电梯SJT-AII3018台80海南3混凝土输送泵HBT6060.14台70海南4输送泵管125mmIoOo米80海南5电焊机BX3-3OO23.48台80海南6闪光焊机2台80海南7电渣压力焊机2台80海南8钢筋切断机QJ40-15.56分80海南9钢筋弯曲机GW4036台80海南10钢筋调直机GT6/85.56台80海南11混凝土搅拌机JD7502518台70海南12插入式碎振捣器ZX501.16台100新购13平板式碎振捣
7、器ZBll1.14台100新购14木工圆锯MJl14315台80海南15手电锯0.4820把80海南16气割机具10套90海南17蛙式打夯机220台80海南18小推车60辆100新购19砂浆搅拌机13KW18台70海南3 .利用公式(11-6)计算设备组负荷PjS以后，再计算总容量。有功功率计算：Pjs=KXXPs(kW)式(11-7)无功功率计算：Qjs=PJsxtgo(kVar)式(11-8)视在功率计算：SjS=+Q1(kVA)式(11-9)电流计算：为S=Sw疯r（八）式(IlTO)(1)混凝土输送泵：根据所用设备取系数KX=0.5,CoS0二0.85,tg0=O.62,Pe=804=
8、320(kW)PjS=KXXPS=0.5320=160(kW)Sjs=160/0.85=188(kVA)(2)塔吊:根据所用设备取系数KX=0.5,cos0=O.85,暂载率n=0.4tg0=O.62,Pn=803=240(kW)Pe = Pn=2 Pn而=2240 河=307.5(kW)Pjs=KXXPS=0.5307.5=153.75(kW)Sjs=153.75/0.85=180(kVA)(3)其他设备：根据其他机械所用设备取系数Kx=0.6,cos0=O.85,tg0=O.62眉S=KXXPSSJS=J*或(4)现场照明：根据附表查得：KX=0.7,cos0=O.5,tg0=1.73Pj
9、s=KXXPncos0=O.7200,5=7(kW)Sjs=Pjscos0=70.5=14(kVA)(5)生活用电:根据附表查得：KX=0.8,cos0=O.85,根0=0.62,Pe=100(kW),Pjs=KXXPe=0.8100=80(kW)Sjs=94(kVA)(7)总用电功率：根据计算以及现场的用电设备使用情况得总的用电功率为：S188+180+14+94=476kVA4 .变压器设置甲方现场东南角提供了50OkVA箱式变压器，基本上能够满足施工需要，为防止出现停电情况，我方准备2台20OkW柴油发电机，作为备用电源使用。5 .电缆截面的选择根据计算以及92DQ-I中的相关数据确定现
10、场配电箱柜的电缆。（1）总配电柜Z1：主要负荷为办公楼生活区等用电，考虑预留，选用电缆为YJV3X150+2X70。（2）总配电柜Z2：主要负荷为主楼东侧及配楼施工用电，主要有加工料场、塔吊、混凝土泵、二级配电箱及现场施工照明用电，电缆选用YJV3150+270o（3）总配电柜Z3：主要负荷为主楼西侧及附楼施工用电，主要有加工料场、塔吊、混凝土泵、二级配电箱及现场施工照明用电，电缆可以选用YJV3150+270o（4）消防泵房电源线选择YJVTX50+2X25电缆。（5）其他二级配电箱电缆选择YJV-3X50+2X25或者YC-3x50+2X25 o四、临电管理措施26 安全用电技术措施本工程
11、遵照执行国家施工用电标准建设工程施工现场供用电安全规范（GB50194-93）和施工现场临时用电安全技术规范（JGJ46-88）及海口市有关施工现场用电法规。为保障安全用电，防止触电事故发生，制定相应地奖罚措施。（1）建立健全各种电气技术档案和规章制度。（2）建立相应的安装技术档案。（3）建立技术交底档案。（4）建立安全检测记录。（5）建立值班记录。（6）建立维修记录。（7）建立工程拆除记录。（8）建立安全用电责任制。（9）建立安全教育和培训制度，定期对专业电工和各类用电人员进行电安全教育和培训，经过考试合格者持证上岗，禁止无证上岗。27 强化安全用电管理体制，改善电气技术队伍素质。（1）施工
12、现场用电设备的金属外壳、金属外架，塔吊基座必须与接地线做可靠连接。现场接地采用统一接地体（现场接地体与配电所接地连为一体），其接地电阻不大于1C。（2）施工现场用电设备必须经两级以上漏电保护，一般场所用电设漏电动作电流不大于30mAs,特别潮湿场所不大于每秒漏电15mA。（3）现场照明用电，潮湿场所采用安全电压36V以下照明灯，线路敷设必须符合要求，楼梯间照明、结构做好预留洞配管。电焊机设专用保护箱。（4）工人宿舍区照明采用节能荧光灯。所有回路设有漏电保护器，线路敷设按永久性设置。（5）现场配电箱安装必须符合要求，各开关控制应有标志用途，配电箱应有防触电标志，并有专人负责。所有配电箱应配锁，停
13、用和停电应锁好箱门。（6）电气设备安装、保护、操作与维修均设两极漏电保护。在任何情况下，漏电保护器只能通过工作零线，而不能通过保护地线。（7）电线电缆敷设必须满足安全距离，埋地穿过道路必须加钢管保护,新敷设的电缆必须进行绝缘测试，合格后方可使用。（8）现场临电应严格执行安全操作规程，检修时需设监护人。（9）现场必须配备足够的绝缘手套、绝缘鞋等安全工具，严禁将绝缘工具挪做他用。28 电气防火措施（1）施工现场用电以“安全第一、预防为主”为指导思想，对新进场的用电机械设备操作人员，要进行安全用电防火教育。（2）合理配置、整定、更换保护电器，对电路和设备的过载、短路故障应有可靠的保护。（3）在电气装
14、置相对集中的场所，应配置绝缘灭火器材等，并禁止烟火。（4）电气设备设置必须符合防火安全距离，易燃、易爆场所及库房照明应采用防爆电气产品，周围IOm以内严禁电气焊作业。（5）施工现场电气焊安全距离必须符合防火要求，操作人员必须持证上岗，并开有动火证后方可作业，室外遇有5级以上大风时，不得从事电焊作业。（6）严禁非专业人员乱拉乱接电源线，工具房、宿舍严禁烧电炉或用碘鸨灯管烧水、取暖等违章用电。（7）设一路专用电源线供消防水泵，直接从变电所引来，24h现场有电工值班。（8）对发热光源、照明灯具安装，应保持一定的安全距离，不小于500mm,灯具固定不得直接安装在木质和易燃材料上，当间距不够时应采取隔热处理。4.施工现场用电设备维护管理（1）现场设专业电工4名，从事专业三年以上，持有海口市劳动局核发的电工上岗证。（2）各种电气设施定期进行巡视检查，每次检查情况和发现问题应做好记录。（3）线路检查每季度不少于1次，大雨前后必须做检查巡视，巡视检查时，必须穿绝缘鞋。（4）配电箱每季度停电清扫1次，箱内开关每月检查1次漏电，开关每周试验1次，做好记录。（5）现场保护接地体在雨期前四、五月份应进行1次遥测，接地电阻必须符合要求。
