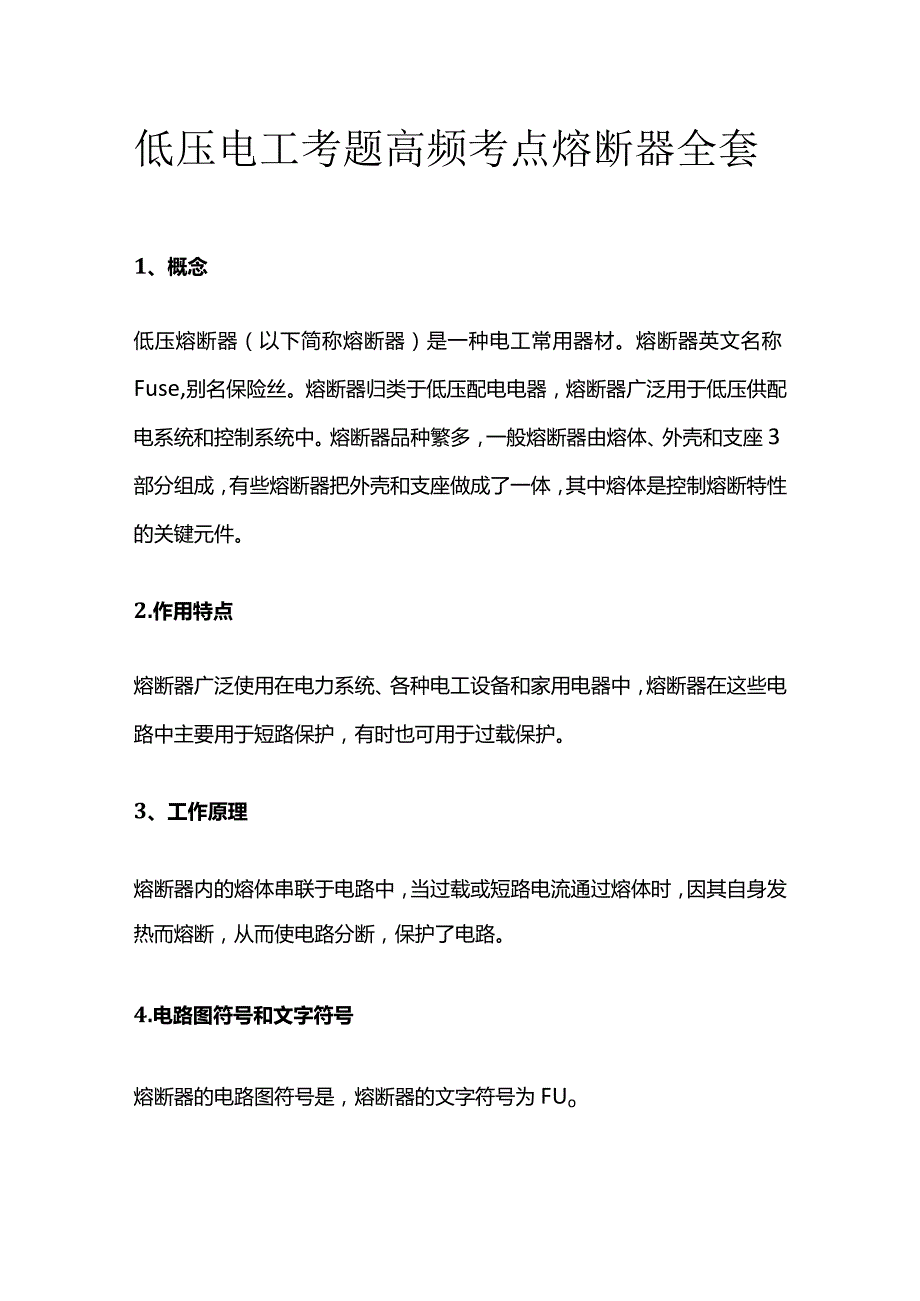

1、低压电工考题高频考点熔断器全套1、概念低压熔断器（以下简称熔断器）是一种电工常用器材。熔断器英文名称Fuse,别名保险丝。熔断器归类于低压配电电器，熔断器广泛用于低压供配电系统和控制系统中。熔断器品种繁多，一般熔断器由熔体、外壳和支座3部分组成，有些熔断器把外壳和支座做成了一体，其中熔体是控制熔断特性的关键元件。2.作用特点熔断器广泛使用在电力系统、各种电工设备和家用电器中，熔断器在这些电路中主要用于短路保护，有时也可用于过载保护。3、工作原理熔断器内的熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而使电路分断，保护了电路。4.电路图符号和文字符号熔断器的电路图符号是，熔

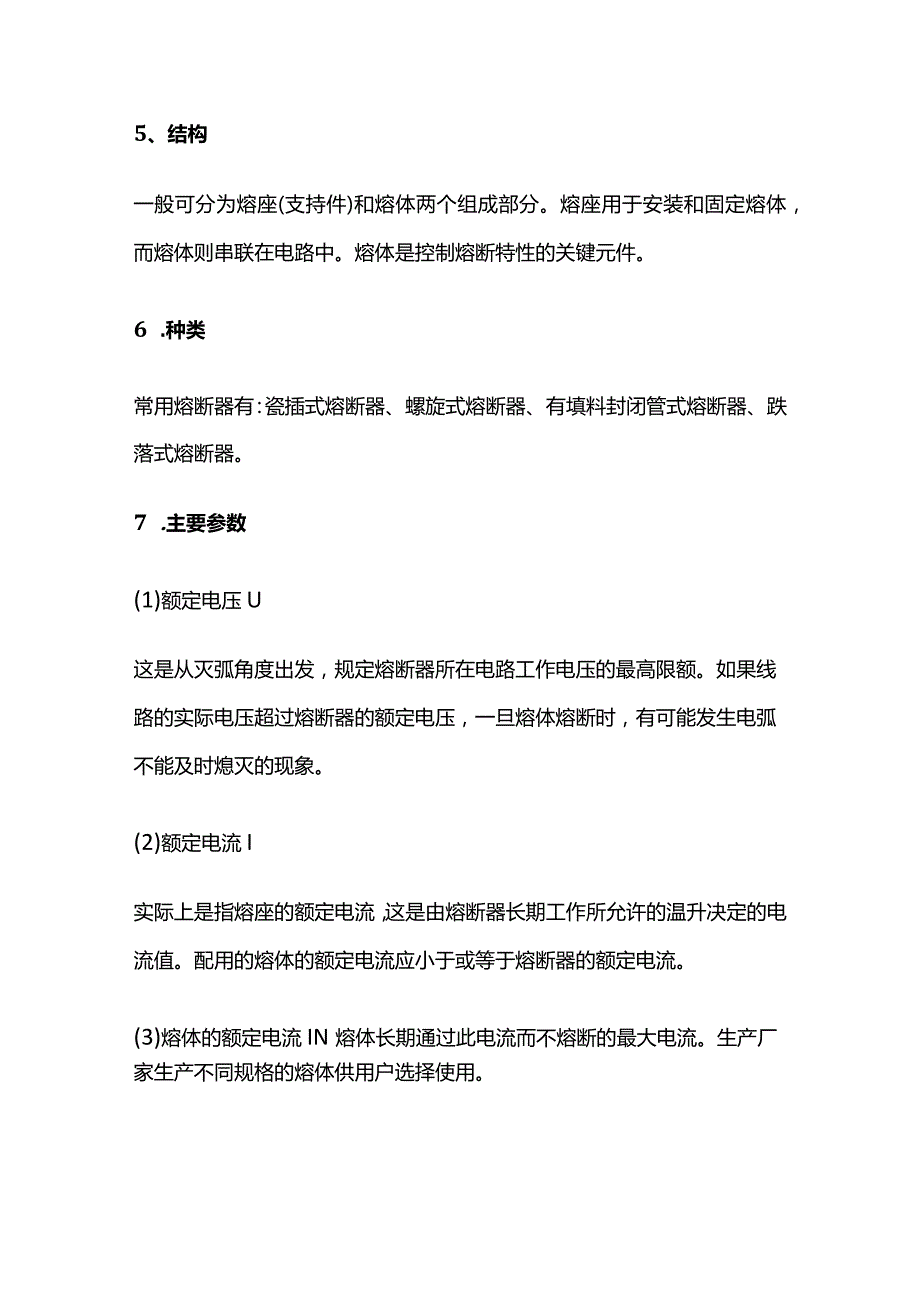

2、断器的文字符号为FUo5、结构一般可分为熔座(支持件)和熔体两个组成部分。熔座用于安装和固定熔体，而熔体则串联在电路中。熔体是控制熔断特性的关键元件。6 .种类常用熔断器有：瓷插式熔断器、螺旋式熔断器、有填料封闭管式熔断器、跌落式熔断器。7 .主要参数(1)额定电压U这是从灭弧角度出发，规定熔断器所在电路工作电压的最高限额。如果线路的实际电压超过熔断器的额定电压，一旦熔体熔断时，有可能发生电弧不能及时熄灭的现象。(2)额定电流I实际上是指熔座的额定电流，这是由熔断器长期工作所允许的温升决定的电流值。配用的熔体的额定电流应小于或等于熔断器的额定电流。(3)熔体的额定电流IN熔体长期通过此电流而不

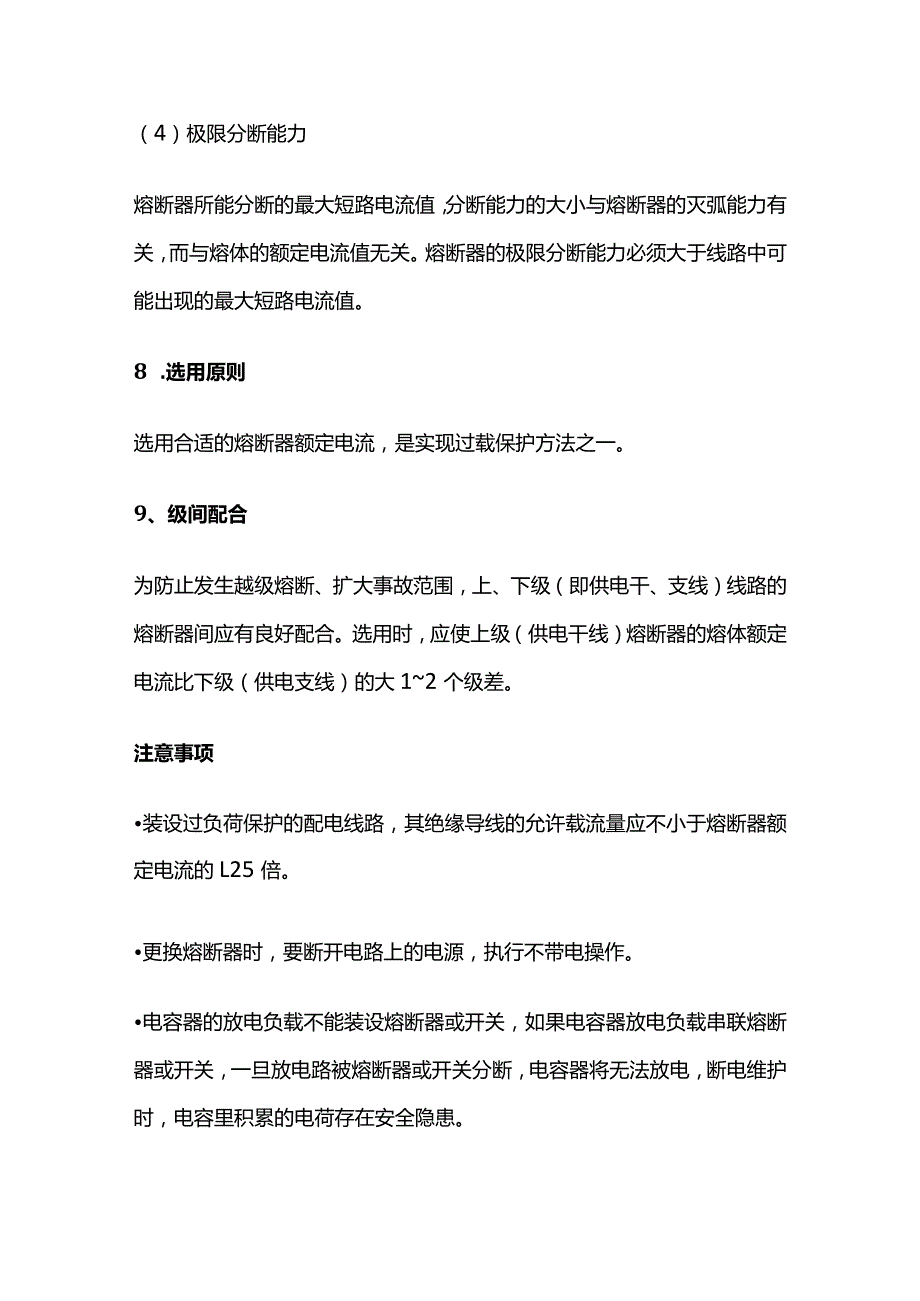

3、熔断的最大电流。生产厂家生产不同规格的熔体供用户选择使用。（4）极限分断能力熔断器所能分断的最大短路电流值，分断能力的大小与熔断器的灭弧能力有关，而与熔体的额定电流值无关。熔断器的极限分断能力必须大于线路中可能出现的最大短路电流值。8 .选用原则选用合适的熔断器额定电流，是实现过载保护方法之一。9、级间配合为防止发生越级熔断、扩大事故范围，上、下级（即供电干、支线）线路的熔断器间应有良好配合。选用时，应使上级（供电干线）熔断器的熔体额定电流比下级（供电支线）的大12个级差。注意事项装设过负荷保护的配电线路，其绝缘导线的允许载流量应不小于熔断器额定电流的L25倍。更换熔断器时，要断开电路上的电源
4、，执行不带电操作。电容器的放电负载不能装设熔断器或开关，如果电容器放电负载串联熔断器或开关，一旦放电路被熔断器或开关分断，电容器将无法放电，断电维护时，电容里积累的电荷存在安全隐患。路灯回路配接单独熔断器主要进行短路保护或严重过载保护。还有一灯出故障，不影响其他灯照明、路灯维修时方便就近切断电源、电路检修容易等优点。10、相关名词短路，电源在没有负载时直接连通（电源外电阻为零），称电源短路。电源短路时，由于电源外接电阻为零，短路的电流达到了电源电流最大值，短路要损坏电源本身，影响供电网，使用电源不允许短路。短路保护，在供电电路中串入熔断器的方法，当短路大电流通过熔断器，使熔断器自身熔断，切断电源实现短路保护。过载，电源在有负载时，流经负载的电源电流超过了负载的额定电流，称电路过载。电路长期过载会损坏负载，对电源也不利。过载保护，同样也是在供电电路中串入熔断器的方法，只是选择熔断器要满足：负载的额定电流熔体的额定电流电源的短路电流。安秒特性，熔断器动作是熔体的熔断，熔体熔断时间和流过熔体电流的大小之间的关系特性称之为熔断器的安秒特性，是熔断器的保护特性。也叫反时限特性很:过载电流小时，熔断时间长；过载电流大时，熔断时间短。
