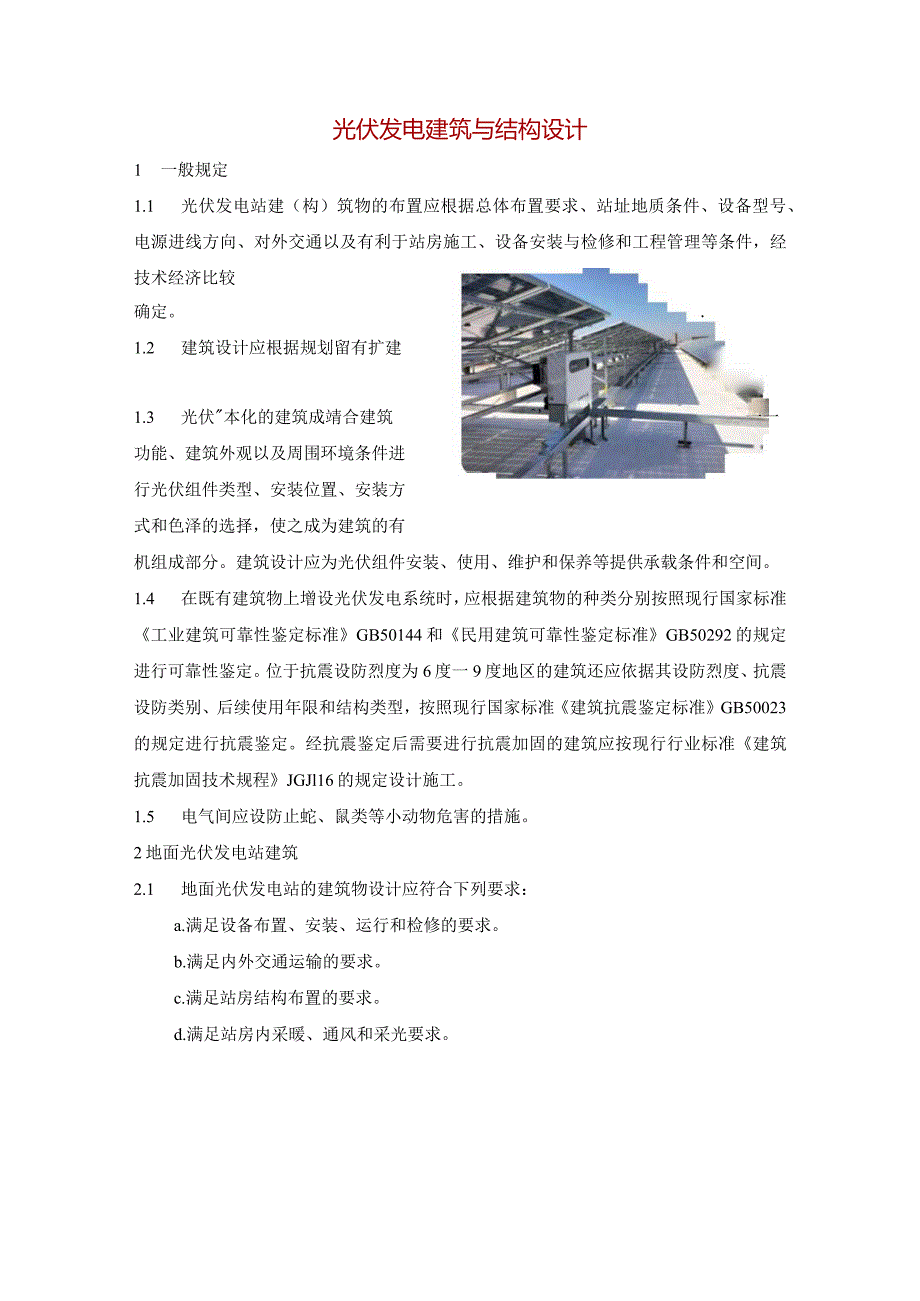

1、光伏发电建筑与结构设计1 一般规定1.1 光伏发电站建（构）筑物的布置应根据总体布置要求、站址地质条件、设备型号、电源进线方向、对外交通以及有利于站房施工、设备安装与检修和工程管理等条件，经技术经济比较确定。.1.2 建筑设计应根据规划留有扩建1.3 光伏本化的建筑成靖合建筑一一功能、建筑外观以及周围环境条件进行光伏组件类型、安装位置、安装方式和色泽的选择，使之成为建筑的有机组成部分。建筑设计应为光伏组件安装、使用、维护和保养等提供承载条件和空间。1.4 在既有建筑物上增设光伏发电系统时，应根据建筑物的种类分别按照现行国家标准工业建筑可靠性鉴定标准GB50144和民用建筑可靠性鉴定标准GB50
2、292的规定进行可靠性鉴定。位于抗震设防烈度为6度一9度地区的建筑还应依据其设防烈度、抗震设防类别、后续使用年限和结构类型，按照现行国家标准建筑抗震鉴定标准GB50023的规定进行抗震鉴定。经抗震鉴定后需要进行抗震加固的建筑应按现行行业标准建筑抗震加固技术规程JGJl16的规定设计施工。1.5 电气间应设防止蛇、鼠类等小动物危害的措施。2地面光伏发电站建筑2.1 地面光伏发电站的建筑物设计应符合下列要求：a.满足设备布置、安装、运行和检修的要求。b.满足内外交通运输的要求。c.满足站房结构布置的要求。d.满足站房内采暖、通风和采光要求。e.满足防水、防潮、防尘、防噪声要求。f.建筑造型与场地协

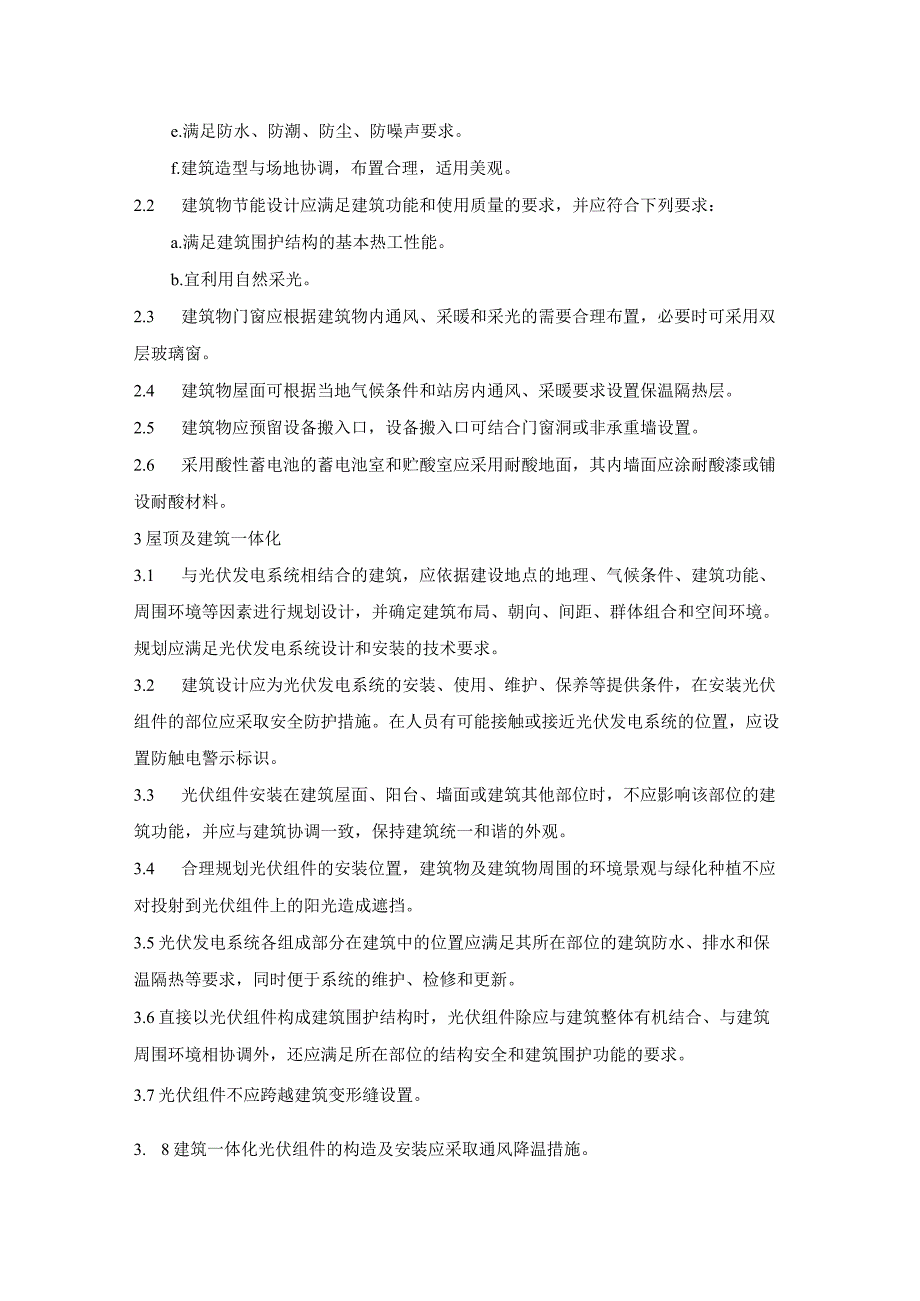

3、调，布置合理，适用美观。2.2 建筑物节能设计应满足建筑功能和使用质量的要求，并应符合下列要求：a.满足建筑围护结构的基本热工性能。b.宜利用自然采光。2.3 建筑物门窗应根据建筑物内通风、采暖和采光的需要合理布置，必要时可采用双层玻璃窗。2.4 建筑物屋面可根据当地气候条件和站房内通风、采暖要求设置保温隔热层。2.5 建筑物应预留设备搬入口，设备搬入口可结合门窗洞或非承重墙设置。2.6 采用酸性蓄电池的蓄电池室和贮酸室应采用耐酸地面，其内墙面应涂耐酸漆或铺设耐酸材料。3屋顶及建筑一体化3.1 与光伏发电系统相结合的建筑，应依据建设地点的地理、气候条件、建筑功能、周围环境等因素进行规划设计，并
4、确定建筑布局、朝向、间距、群体组合和空间环境。规划应满足光伏发电系统设计和安装的技术要求。3.2 建筑设计应为光伏发电系统的安装、使用、维护、保养等提供条件，在安装光伏组件的部位应采取安全防护措施。在人员有可能接触或接近光伏发电系统的位置，应设置防触电警示标识。3.3 光伏组件安装在建筑屋面、阳台、墙面或建筑其他部位时，不应影响该部位的建筑功能，并应与建筑协调一致，保持建筑统一和谐的外观。3.4 合理规划光伏组件的安装位置，建筑物及建筑物周围的环境景观与绿化种植不应对投射到光伏组件上的阳光造成遮挡。3.5光伏发电系统各组成部分在建筑中的位置应满足其所在部位的建筑防水、排水和保温隔热等要求，同时

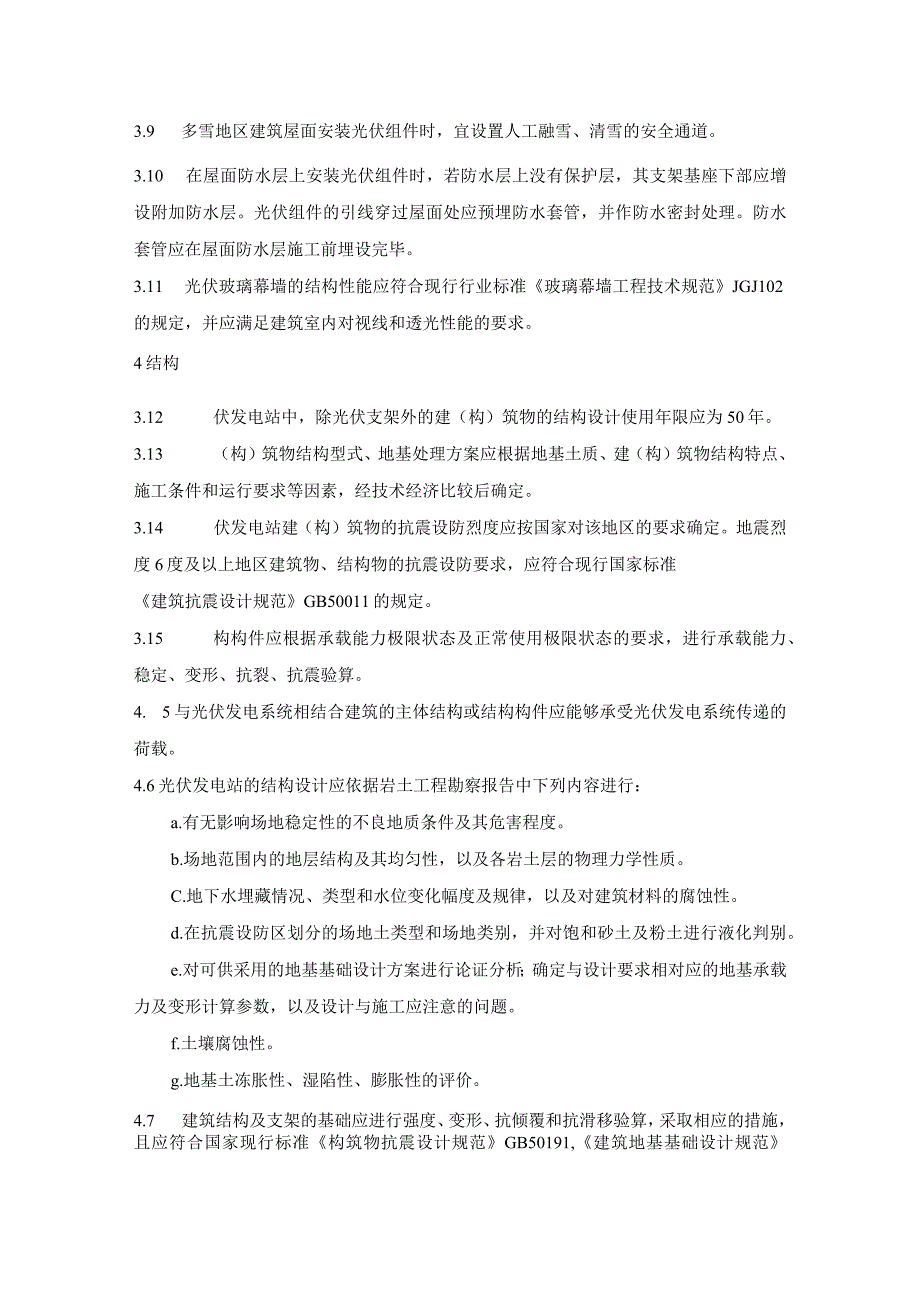

5、便于系统的维护、检修和更新。3.6直接以光伏组件构成建筑围护结构时，光伏组件除应与建筑整体有机结合、与建筑周围环境相协调外，还应满足所在部位的结构安全和建筑围护功能的要求。3.7光伏组件不应跨越建筑变形缝设置。3. 8建筑一体化光伏组件的构造及安装应采取通风降温措施。3.9 多雪地区建筑屋面安装光伏组件时，宜设置人工融雪、清雪的安全通道。3.10 在屋面防水层上安装光伏组件时，若防水层上没有保护层，其支架基座下部应增设附加防水层。光伏组件的引线穿过屋面处应预埋防水套管，并作防水密封处理。防水套管应在屋面防水层施工前埋设完毕。3.11 光伏玻璃幕墙的结构性能应符合现行行业标准玻璃幕墙工程技术规范
6、JGJ102的规定，并应满足建筑室内对视线和透光性能的要求。4结构3.12 伏发电站中，除光伏支架外的建（构）筑物的结构设计使用年限应为50年。3.13 （构）筑物结构型式、地基处理方案应根据地基土质、建（构）筑物结构特点、施工条件和运行要求等因素，经技术经济比较后确定。3.14 伏发电站建（构）筑物的抗震设防烈度应按国家对该地区的要求确定。地震烈度6度及以上地区建筑物、结构物的抗震设防要求，应符合现行国家标准建筑抗震设计规范GB50011的规定。3.15 构构件应根据承载能力极限状态及正常使用极限状态的要求，进行承载能力、稳定、变形、抗裂、抗震验算。4. 5与光伏发电系统相结合建筑的主体结构
7、或结构构件应能够承受光伏发电系统传递的荷载。4.6光伏发电站的结构设计应依据岩土工程勘察报告中下列内容进行：a.有无影响场地稳定性的不良地质条件及其危害程度。b.场地范围内的地层结构及其均匀性，以及各岩土层的物理力学性质。C.地下水埋藏情况、类型和水位变化幅度及规律，以及对建筑材料的腐蚀性。d.在抗震设防区划分的场地土类型和场地类别，并对饱和砂土及粉土进行液化判别。e.对可供采用的地基基础设计方案进行论证分析；确定与设计要求相对应的地基承载力及变形计算参数，以及设计与施工应注意的问题。f.土壤腐蚀性。g.地基土冻胀性、湿陷性、膨胀性的评价。4.7 建筑结构及支架的基础应进行强度、变形、抗倾覆和
8、抗滑移验算，采取相应的措施，且应符合国家现行标准构筑物抗震设计规范GB50191,建筑地基基础设计规范GB50007,建筑桩基技术规范JGJ94和建筑地基处理技术规范JGJ79等的规定。4.8 当场地地下水位低、稳定持力层埋深大、冬季施工、地形起伏大或对场地生态恢复要求较高时，支架的基础可采用钢制地锚。采用钢制地锚时，应符合本规范附录C的要求。4.9 天然地基的支架基础底面在风荷载和地震作用下允许局部脱开地基土，但脱开地基土的面积不应大于底面全面积的l404.10 新建光伏一体化建筑的结构设计应为光伏发电系统的安装埋设预埋件或其他连接件。连接件与主体结构的锚固承载力设计值应大于连接件本身的承载力设计值。安装光伏发电系统的预埋件设计使用年限应与主体结构相同。4.11 与建筑结合的光伏支架，当采用后加锚栓连接时宜采用化学锚栓，且每个连接节点锚栓数量不应少于两个，直径不小于IOmnb承载力设计值不应大于其选用材料极限承载力的50机
