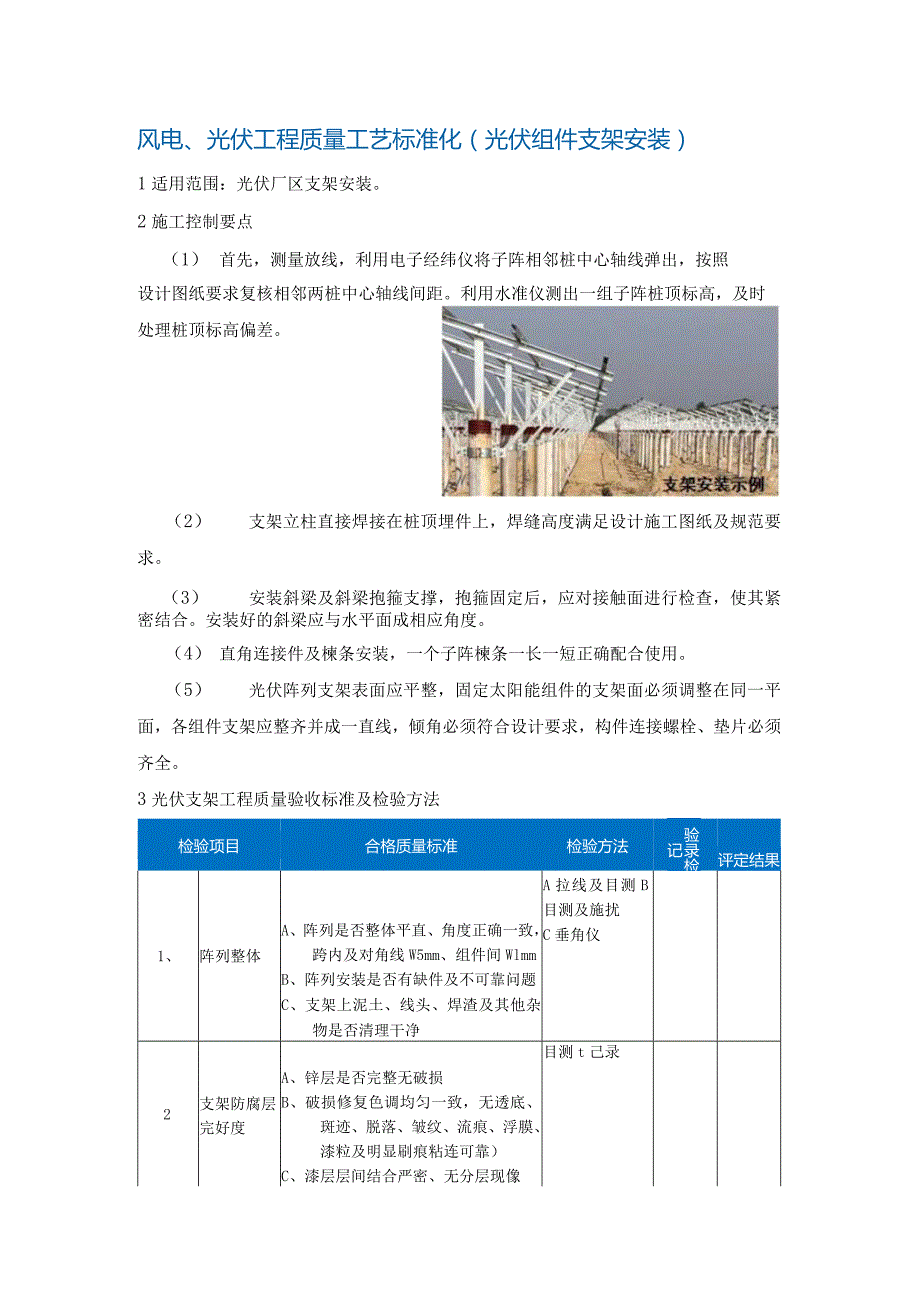

1、风电、光伏工程质量工艺标准化（光伏组件支架安装）1适用范围：光伏厂区支架安装。2施工控制要点（1） 首先，测量放线，利用电子经纬仪将子阵相邻桩中心轴线弹出，按照设计图纸要求复核相邻两桩中心轴线间距。利用水准仪测出一组子阵桩顶标高，及时处理桩顶标高偏差。（2） 支架立柱直接焊接在桩顶埋件上，焊缝高度满足设计施工图纸及规范要求。（3） 安装斜梁及斜梁抱箍支撑，抱箍固定后，应对接触面进行检查，使其紧密结合。安装好的斜梁应与水平面成相应角度。（4） 直角连接件及楝条安装，一个子阵楝条一长一短正确配合使用。（5） 光伏阵列支架表面应平整，固定太阳能组件的支架面必须调整在同一平面，各组件支架应整齐并成一直
2、线，倾角必须符合设计要求，构件连接螺栓、垫片必须齐全。3光伏支架工程质量验收标准及检验方法检验项目合格质量标准检验方法验录检记评定结果1、阵列整体A、阵列是否整体平直、角度正确一致，跨内及对角线W5mm、组件间WlmmB、阵列安装是否有缺件及不可靠问题C、支架上泥土、线头、焊渣及其他杂物是否清理干净A拉线及目测B目测及施扰C垂角仪2支架防腐层完好度A、锌层是否完整无破损B、破损修复色调均匀一致，无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显刷痕粘连可靠）C、漆层层间结合严密、无分层现像目测t己录3支架自身完好度A、支架无明显扭曲变形B、变形是否已调直且无破损目测i己录4螺栓安装A、所有螺栓安

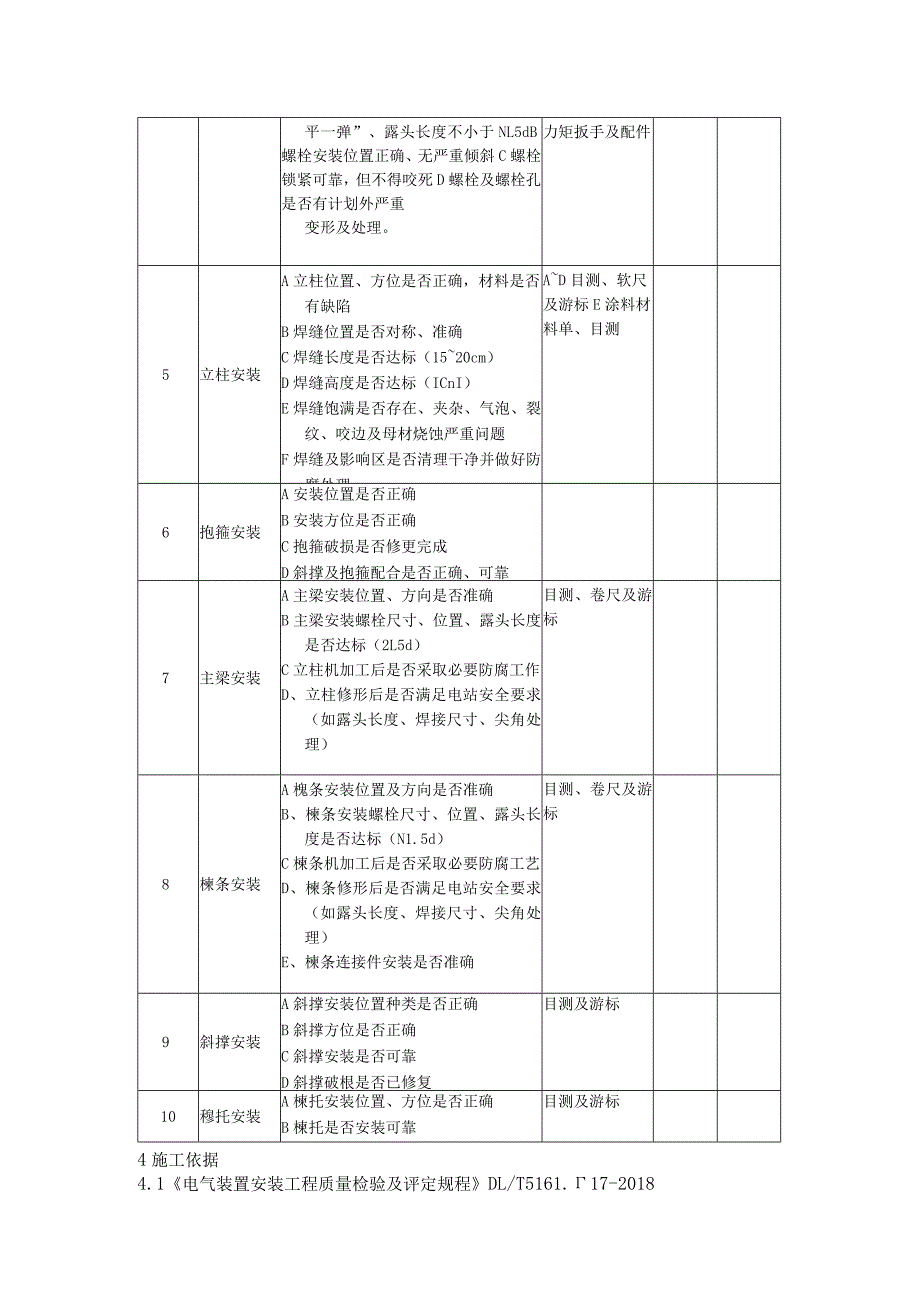

3、装是否严格执行“两目测、游标、平一弹”、露头长度不小于NL5dB螺栓安装位置正确、无严重倾斜C螺栓锁紧可靠，但不得咬死D螺栓及螺栓孔是否有计划外严重变形及处理。力矩扳手及配件5立柱安装A立柱位置、方位是否正确，材料是否有缺陷B焊缝位置是否对称、准确C焊缝长度是否达标（1520cm）D焊缝高度是否达标（ICnI）E焊缝饱满是否存在、夹杂、气泡、裂纹、咬边及母材烧蚀严重问题F焊缝及影响区是否清理干净并做好防腐处理AD目测、软尺及游标E涂料材料单、目测6抱箍安装A安装位置是否正确B安装方位是否正确C抱箍破损是否修更完成D斜撑及抱箍配合是否正确、可靠7主梁安装A主梁安装位置、方向是否准确B主梁安装螺栓
4、尺寸、位置、露头长度是否达标（2L5d）C立柱机加工后是否采取必要防腐工作D、立柱修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）目测、卷尺及游标8楝条安装A槐条安装位置及方向是否准确B、楝条安装螺栓尺寸、位置、露头长度是否达标（N1.5d）C楝条机加工后是否采取必要防腐工艺D、楝条修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）E、楝条连接件安装是否准确目测、卷尺及游标9斜撑安装A斜撑安装位置种类是否正确B斜撑方位是否正确C斜撑安装是否可靠D斜撑破根是否已修复目测及游标10穆托安装A楝托安装位置、方位是否正确B楝托是否安装可靠目测及游标4施工依据4.1电气装置安装工程质量检验及评定规程DL/T5161.17-20184.2光伏发电站施工规范GB/T50794-20124.3光伏发电工程验收规范GB/T50796-2012
