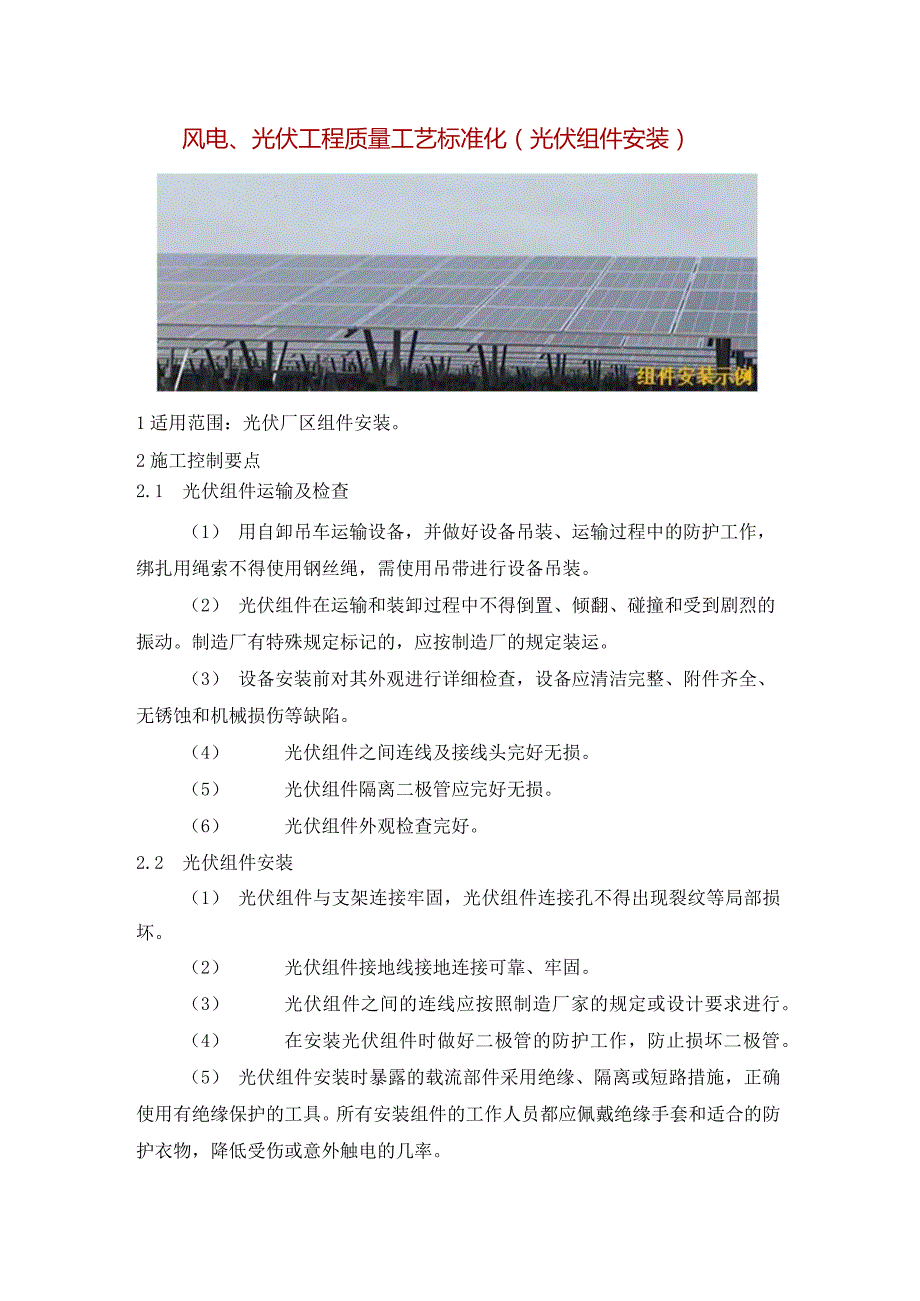

1、风电、光伏工程质量工艺标准化（光伏组件安装）1适用范围：光伏厂区组件安装。2施工控制要点2.1 光伏组件运输及检查（1） 用自卸吊车运输设备，并做好设备吊装、运输过程中的防护工作，绑扎用绳索不得使用钢丝绳，需使用吊带进行设备吊装。（2） 光伏组件在运输和装卸过程中不得倒置、倾翻、碰撞和受到剧烈的振动。制造厂有特殊规定标记的，应按制造厂的规定装运。（3） 设备安装前对其外观进行详细检查，设备应清洁完整、附件齐全、无锈蚀和机械损伤等缺陷。（4） 光伏组件之间连线及接线头完好无损。（5） 光伏组件隔离二极管应完好无损。（6） 光伏组件外观检查完好。2.2 光伏组件安装（1） 光伏组件与支架连接牢固，

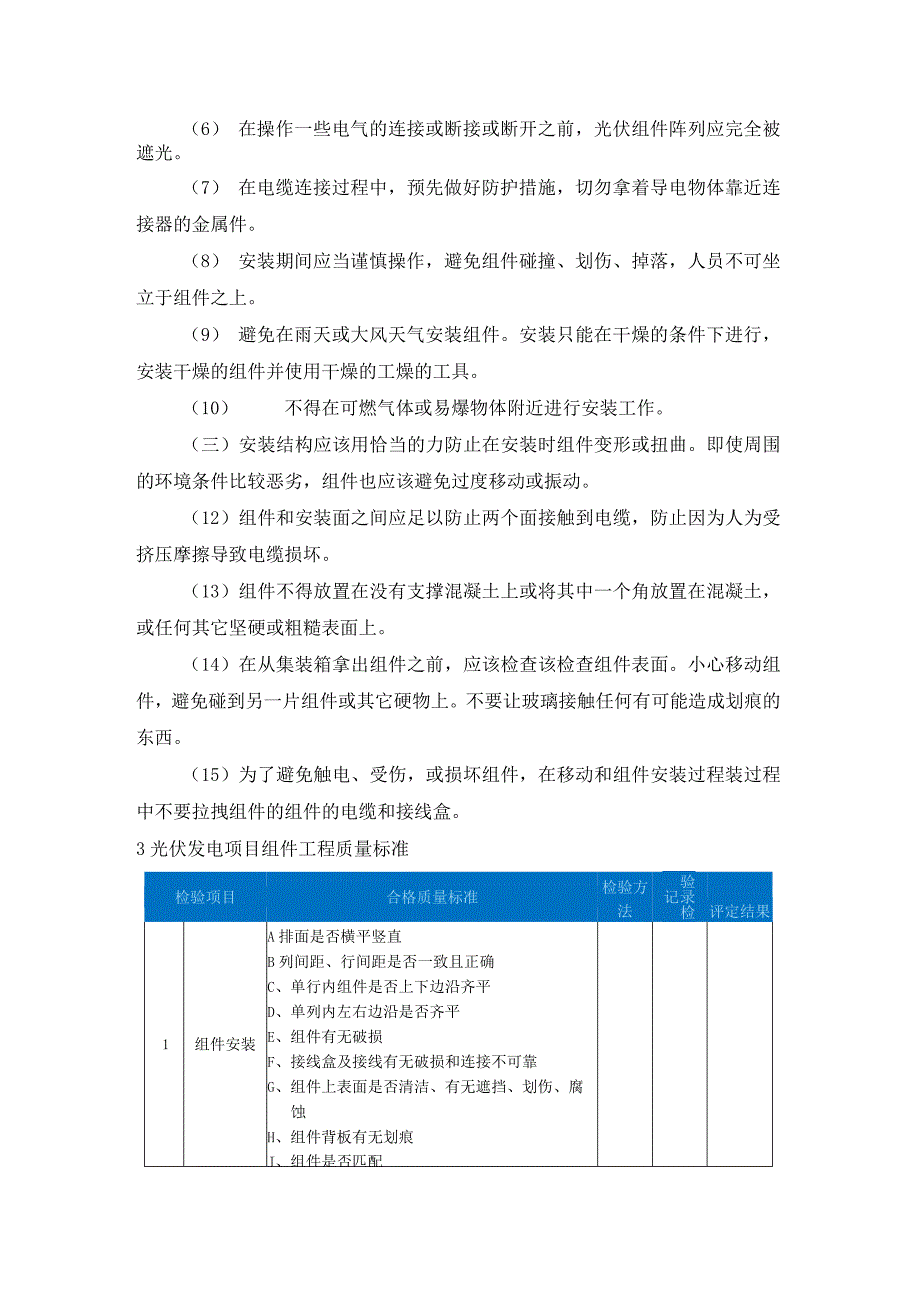

2、光伏组件连接孔不得出现裂纹等局部损坏。（2） 光伏组件接地线接地连接可靠、牢固。（3） 光伏组件之间的连线应按照制造厂家的规定或设计要求进行。（4） 在安装光伏组件时做好二极管的防护工作，防止损坏二极管。（5） 光伏组件安装时暴露的载流部件采用绝缘、隔离或短路措施，正确使用有绝缘保护的工具。所有安装组件的工作人员都应佩戴绝缘手套和适合的防护衣物，降低受伤或意外触电的几率。（6） 在操作一些电气的连接或断接或断开之前，光伏组件阵列应完全被遮光。（7） 在电缆连接过程中，预先做好防护措施，切勿拿着导电物体靠近连接器的金属件。（8） 安装期间应当谨慎操作，避免组件碰撞、划伤、掉落，人员不可坐立于组件
3、之上。（9） 避免在雨天或大风天气安装组件。安装只能在干燥的条件下进行，安装干燥的组件并使用干燥的工燥的工具。（10） 不得在可燃气体或易爆物体附近进行安装工作。（三）安装结构应该用恰当的力防止在安装时组件变形或扭曲。即使周围的环境条件比较恶劣，组件也应该避免过度移动或振动。（12）组件和安装面之间应足以防止两个面接触到电缆，防止因为人为受挤压摩擦导致电缆损坏。（13）组件不得放置在没有支撑混凝土上或将其中一个角放置在混凝土，或任何其它坚硬或粗糙表面上。（14）在从集装箱拿出组件之前，应该检查该检查组件表面。小心移动组件，避免碰到另一片组件或其它硬物上。不要让玻璃接触任何有可能造成划痕的东西。

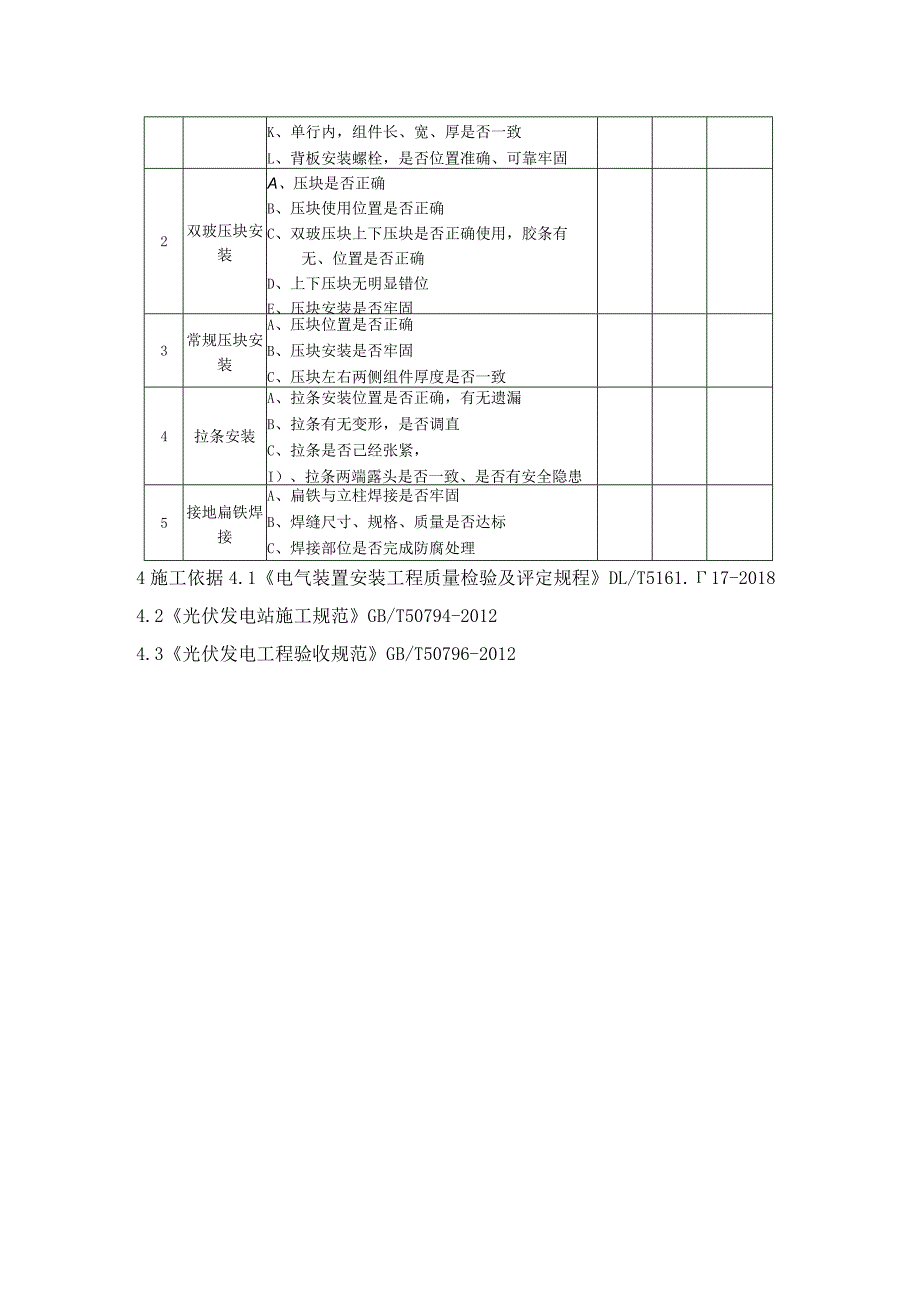

4、（15）为了避免触电、受伤，或损坏组件，在移动和组件安装过程装过程中不要拉拽组件的组件的电缆和接线盒。3光伏发电项目组件工程质量标准检验项目合格质量标准检验方法验录检记评定结果1组件安装A排面是否横平竖直B列间距、行间距是否一致且正确C、单行内组件是否上下边沿齐平D、单列内左右边沿是否齐平E、组件有无破损F、接线盒及接线有无破损和连接不可靠G、组件上表面是否清洁、有无遮挡、划伤、腐蚀H、组件背板有无划痕J、组件是否匹配K、单行内，组件长、宽、厚是否一致L、背板安装螺栓，是否位置准确、可靠牢固2双玻压块安装A、压块是否正确B、压块使用位置是否正确C、双玻压块上下压块是否正确使用，胶条有无、位置是否正确D、上下压块无明显错位E、压块安装是否牢固3常规压块安装A、压块位置是否正确B、压块安装是否牢固C、压块左右两侧组件厚度是否一致4拉条安装A、拉条安装位置是否正确，有无遗漏B、拉条有无变形，是否调直C、拉条是否己经张紧，I）、拉条两端露头是否一致、是否有安全隐患5接地扁铁焊接A、扁铁与立柱焊接是否牢固B、焊缝尺寸、规格、质量是否达标C、焊接部位是否完成防腐处理4施工依据4.1电气装置安装工程质量检验及评定规程DL/T5161.17-20184.2光伏发电站施工规范GB/T50794-20124.3光伏发电工程验收规范GB/T50796-2012
