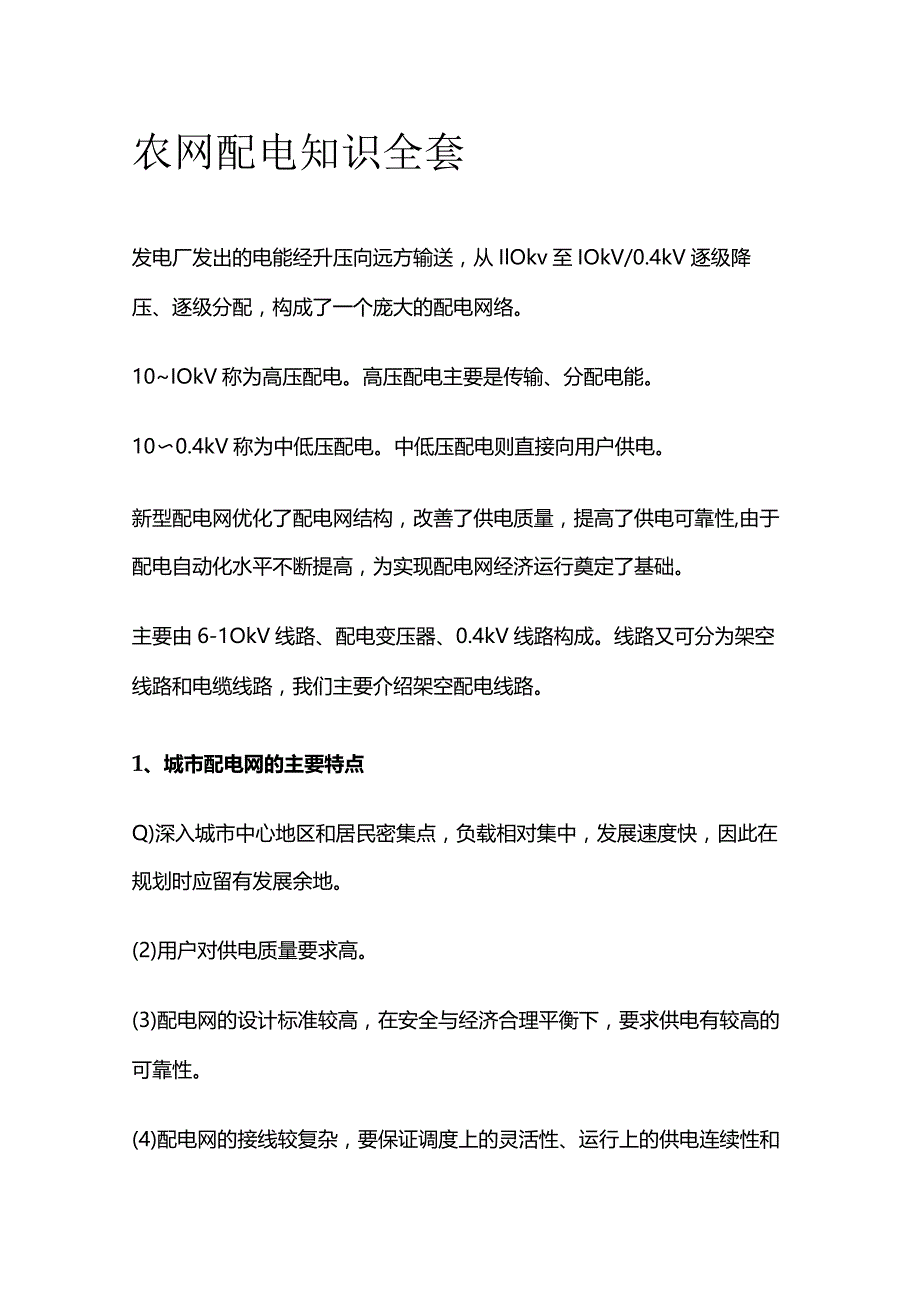

1、农网配电知识全套发电厂发出的电能经升压向远方输送，从IlOkv至IOkV/0.4kV逐级降压、逐级分配，构成了一个庞大的配电网络。10IOkV称为高压配电。高压配电主要是传输、分配电能。100.4kV称为中低压配电。中低压配电则直接向用户供电。新型配电网优化了配电网结构，改善了供电质量，提高了供电可靠性,由于配电自动化水平不断提高，为实现配电网经济运行奠定了基础。主要由6-1OkV线路、配电变压器、0.4kV线路构成。线路又可分为架空线路和电缆线路，我们主要介绍架空配电线路。1、城市配电网的主要特点Q)深入城市中心地区和居民密集点，负载相对集中，发展速度快，因此在规划时应留有发展余地。(2)用

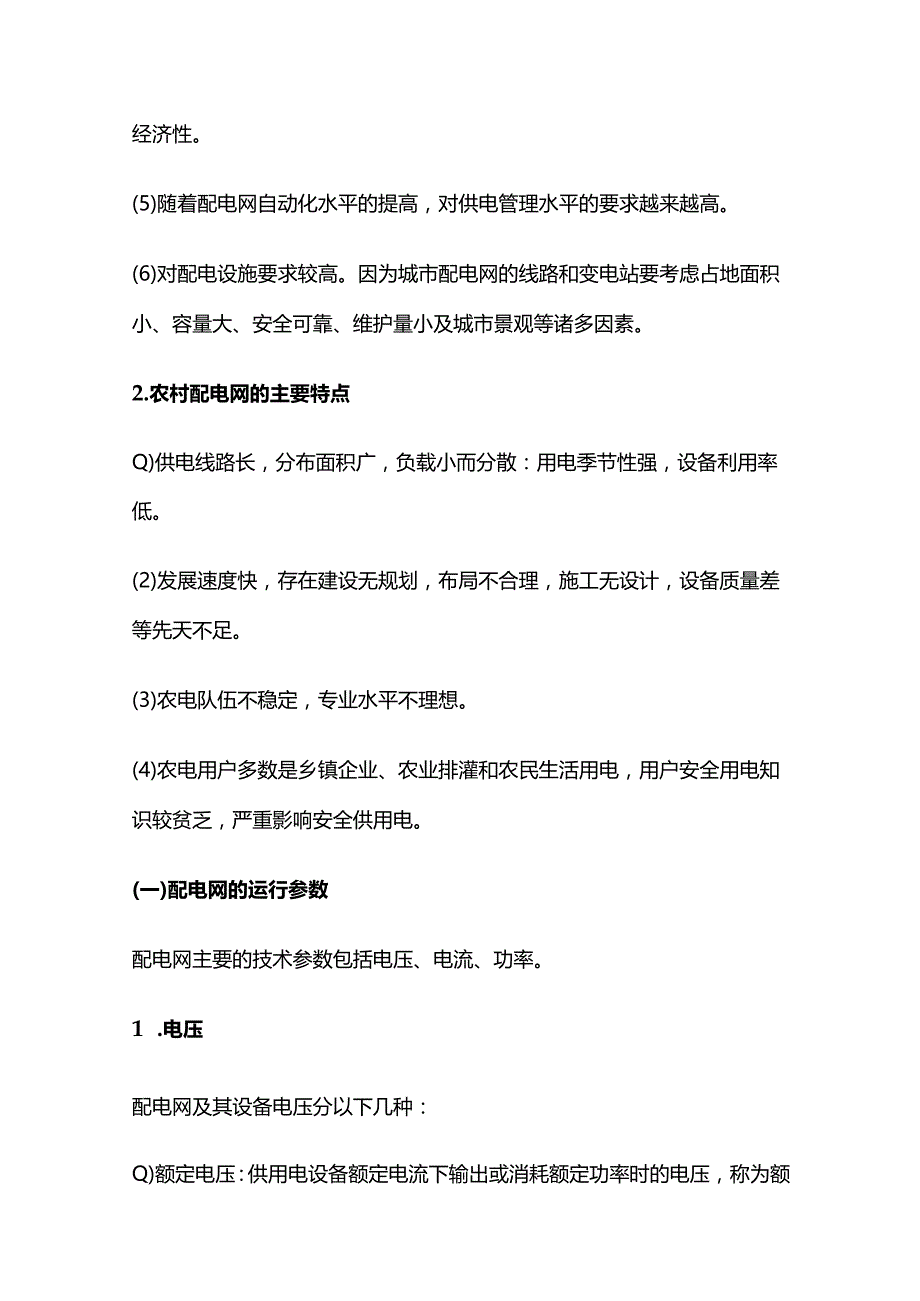

2、户对供电质量要求高。(3)配电网的设计标准较高，在安全与经济合理平衡下，要求供电有较高的可靠性。(4)配电网的接线较复杂，要保证调度上的灵活性、运行上的供电连续性和经济性。(5)随着配电网自动化水平的提高，对供电管理水平的要求越来越高。(6)对配电设施要求较高。因为城市配电网的线路和变电站要考虑占地面积小、容量大、安全可靠、维护量小及城市景观等诸多因素。2.农村配电网的主要特点Q)供电线路长，分布面积广，负载小而分散：用电季节性强，设备利用率低。(2)发展速度快，存在建设无规划，布局不合理，施工无设计，设备质量差等先天不足。(3)农电队伍不稳定，专业水平不理想。(4)农电用户多数是乡镇企业、农

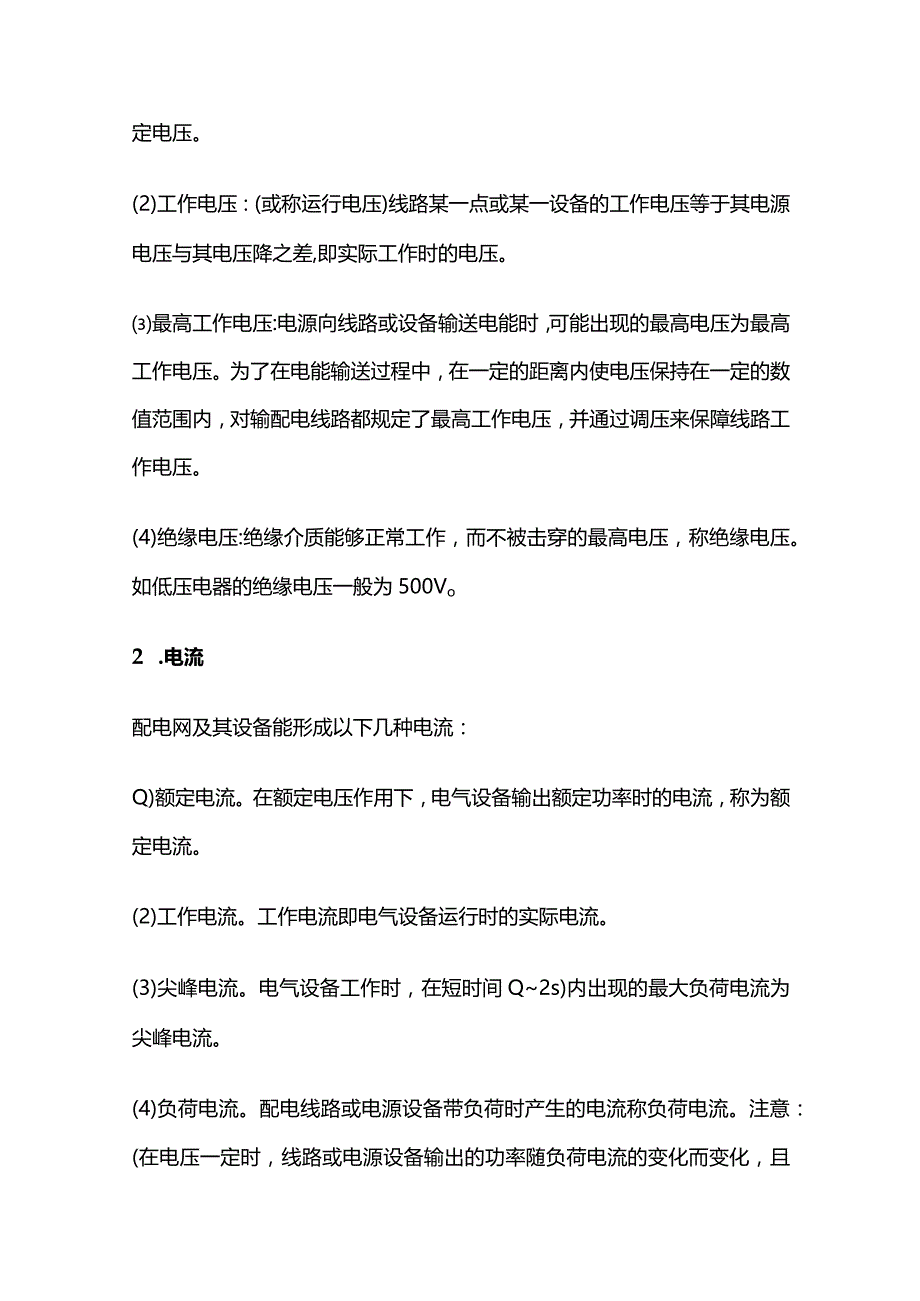

3、业排灌和农民生活用电，用户安全用电知识较贫乏，严重影响安全供用电。(一)配电网的运行参数配电网主要的技术参数包括电压、电流、功率。1 .电压配电网及其设备电压分以下几种：Q)额定电压：供用电设备额定电流下输出或消耗额定功率时的电压，称为额定电压。(2)工作电压：(或称运行电压)线路某一点或某一设备的工作电压等于其电源电压与其电压降之差,即实际工作时的电压。最高工作电压:电源向线路或设备输送电能时，可能出现的最高电压为最高工作电压。为了在电能输送过程中，在一定的距离内使电压保持在一定的数值范围内，对输配电线路都规定了最高工作电压，并通过调压来保障线路工作电压。(4)绝缘电压:绝缘介质能够正常工作
4、，而不被击穿的最高电压，称绝缘电压。如低压电器的绝缘电压一般为500Vo2 .电流配电网及其设备能形成以下几种电流：Q)额定电流。在额定电压作用下，电气设备输出额定功率时的电流，称为额定电流。(2)工作电流。工作电流即电气设备运行时的实际电流。(3)尖峰电流。电气设备工作时，在短时间Q2s)内出现的最大负荷电流为尖峰电流。(4)负荷电流。配电线路或电源设备带负荷时产生的电流称负荷电流。注意：(在电压一定时，线路或电源设备输出的功率随负荷电流的变化而变化，且是正比关系。对设计功率一定的线路或电源设备，允许的负荷电流应在额定值以内。三相的线路或电源设备其三相负荷电流应平衡或趋于平衡。)(5)短路电
5、流。电源向负荷线路供电时，因电路绝缘破损而造成导线直接短接产生的电流称短路电流。短路电流是设计选用电气设备时的一个极为重要的参数。尤其配电网，短路事故概率非高，为了保障配电网的正常运行，必须重视短路电流可能造成的严重后果。3 .功率电能在单位时间内所作的功称为功率。在单位时间内，在电压和电流的共同作用下，电源要向负荷的用电设备提供足够的电能。对线路而言,称其为输送功率，也称输送容量。电网输送的功率由有功功率和无功功率两部分组成。在输送电能过程中，因作功而消耗的功率称有功功率,如电阻消耗的功率：只进行电磁能量转换，在电网中循环传输的功率,称为无功功率。而有功功率和无功功率的矢量和称为视在功率。如
6、变压器是既输送有功功率，又提供无功功率，故它的功率用视在功率标称。输配电线路输送、分配电能时，线路要产生电压降。要保证电压质量,即应使电压降造成的电压偏差保持在允许的数值范围内，因此为了输出一定的功率，则应控制输送距离（二）配电网的供电质量标准参数1 .电压质量合格的电压质量就是使电压偏差、供电频率、电压闪变、波形畸变以及供电可靠性都达到规定的标准。Q）电压偏差。电压偏差即最大负荷与最小的负荷时，线路各点电压变动的偏差，一般以百分数表示，即电压偏差二（实测电压-额定电压）lOO%额定电压电压允许偏差在相关国家标准中有明确规定，在电力系统正常状况下，供电企业给用户受电端的供电电压允许偏差为：1）
7、对35kV及以上电压供电的，电压偏差不超过额定值的5%。2）对IokV及以下三相供电的，电压偏差为额定值的7%。3）22OV单相供电的，电压偏差为额定值的+5%、-10%o（2）电压和电流的波形畸变。我国乃至世界采用的交流电都是正弦波形,但是由于发电机的并、解列，电网的故障运行，以及单相整流负荷的冲击，都可能使电网产生谐波,从而影响正弦交流电的波形，破坏电能的质量，影响系统的正常运行。（3）电压闪变。用电负荷电流急剧地变动造成系统瞬时电压降落超过允许值，这种现象称电压闪变。电压闪变会使设备启动困难，使照明灯的光通量发生急剧变化等。供电频率。我国电网的运行频率为50Hzo2 .供电可靠性供电可靠
8、性对不同的负荷有不同的标准。对于一旦停电将造成人员伤亡,造成经济损失的一类负荷，如煤矿、医院、军工、科研及重要的重型的自动化程度上匕较高的工矿企业。对于这类负荷不允许停电。对一旦停电将造成一定的经济损失，但采取措施可以避免的或减轻的称为二类负荷。对于这类负荷应采取措施停电，一旦停电不会造成经济损失、不影响生产的称三类负荷配电网基本知识(一)高压配电系统L供、配电系统配置原则(1)电源一般取自电力系统，也可取自企业自发自用系统。(2)每一企业一般应有两回独立电源线路供电。(3)对大、中型企业应由两个独立电源线路供电。6-10kV;一般不少于两回线路，35kV以上时,可只设一回线路。（4）由两回及
9、以上线路供电时，其中一回停止运行，其余线路应保证全部一类负荷的供电，对其他用电负荷应保证其全部负荷的75%o（5）企业送电线路的导线均应按经济电流密度选择，按允许电压损失及允许载流量的条件验算。2、配电方式配电网的主要功能是从输电网接受电能，并逐级分配或就地消费，即将高压电能降低至方便运行又适合用户需要的各级电压，组成多层次的配电网向用户供电。一.无备用系统的接线（放射式配电网）一路配电线路自配电变电所引出，按负荷的分布情况，呈放射状延伸出去,散布于整个供电区域,所有用电点的电能只能通过单一的路径供给。放射式配电网主干线路一般要求分34段，每段线路配变装接容量应控制在2.53MVA,供电半径宜
10、为35km.由于辐射网络不存在线路故障后的负荷转移,可以不考虑线路的备用容量,每条线路可满载运行,即正常最大供电负荷不超过该线路安全载流量。在条件允许情况下，主干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。这种接线方式只适用于城郊或农村非重要用户的架空线路。二、有备用系统的接线（多回路式配电网）多回配电线路（一般是平行敷设的）自配电所引出接到受电端，正常时各条配电线路并列运行平均分担全部负荷.当一条配电线路有故障时,可自动将其切断隔离，其余的配电线路有足够容量承担全部负荷。多回线式配电网至少有两回配电线路，但一般为3-4路或更多回路。主要有双回路放射式、双回路干线式、环式和两端供电式
11、等。(二)低压配电系统1.系统接地方式选择380/22OV低压配电网。一般采用直接接地。某些地区的农村低压配电网为减少人员触电危险，也有采用不接地方式的。TN系统：凡含有中性线的三相系绑三相四线制系统)TN-C系统:中性线与保护管PEN)共用一根导线。TN-C-S系统：中性线与保护线(PEN)完全分开，各用一根导线。2、低压配电系统(1)配电要求：可靠性、用电质量、发展及方便性等。(2)接线方式：放射式、树干式、环式配电网中性点接地方式L有效接地；包括中性点直接接地和中性点经低值阻抗接地两种。2、非有效接地；包括中性点经消弧线圈接地、高阻抗接朔口中性点。配电网中性点接地方式LUOkV配电网。一
12、般采用直接接地方式，也有少数采用电阻接地或经消弧线圈接地。2、363kV酉己电网。一般采用不接地方式，当一相接地故障电流超过一定值（3IOkV配电网大于30Az35kV及以上配电网大于IOA时，采用消弧线圈接地。随着电缆线路在配电网中应用的增加，有时一相接地电流达到上百安时,很难补偿消弧，可采用经电阻接地，这样可降低非故障相电压升高值,同时采用相应保护，有选择性的切除故障。3、380/22OV低压配电网。一般采用直接接地，某些地区的农村低压配电网为减少人员触电危险，也有采用不接地方式的。配电网的发展1 .简化电压等级尽量减少降压层次，有利于配电网的管理和经济运行。我国降压层次常用的有220/1
13、10/35/10kV、22011010kVx220/63/1OkV三种，显然第三种比第一种经济，而第二种比第三种经济，随着负荷的发展，IOkV的容量逐渐饱和，供电半径越来越小，22011020kV将是更好的电压层次。2 .减小线路走廊和占地随着城市的建设,配电网的占地矛盾日益突出，采用窄基铁塔、钢管塔、多回路线路可有效减小线路走廊，将配电装置向半地下和地下及小型成套发展。电缆隧道和公用事业管道共用将进一步推广。3 .配电线路绝缘化采用绝缘架空线路可有效解决树线矛盾，减少事故率、触电伤亡和短路事故，同时架设空间可大大缩小，减少线路损耗。4、金具节能在线路通过电流的情况下，不产生或只有非常少的电能
14、损耗（相对于老的金具而言）的金具称为节能型金具。5、配电网自动化配电自动化可减少停电时间，提高供电可靠性，提供供电质量，改善用户服务质量，降低电能损耗，提高设备的利用率。配电网络运行与管理一、配电自动化基本知识配电自动化基本知识是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。1 .配电自动化的概念DSA:配电自动化系统（变电所SA馈线FA的合称）DMS:配电管理系统（负荷LM远方抄表系统AMR的合称）2 .配电网络知识（1）配电网负荷分析：1）负荷的性质；2）负荷的数量和容量;（2）网络接线：N-I准贝U:即判定电力系统安全性的一种准则；又称单一故障准则；配电自动化与网络结构关系二、配电管理自动化1、配电管理自动化系统概念配电管理自动化系统是利用现代计算机、通信等技术和设备对配电网的运行进行管理，从信息的角度看，它是一个信息收集和处理的系统。2、配电运行管理，可分为电网运行、运行计划及优化、维修管理及用户和控制等四个主要功能组。3、配电网运行三、电力系统调度自动化的实现L电网调度自动化系统与电力系统的综合自动化2、电网调度组织机构与任务
