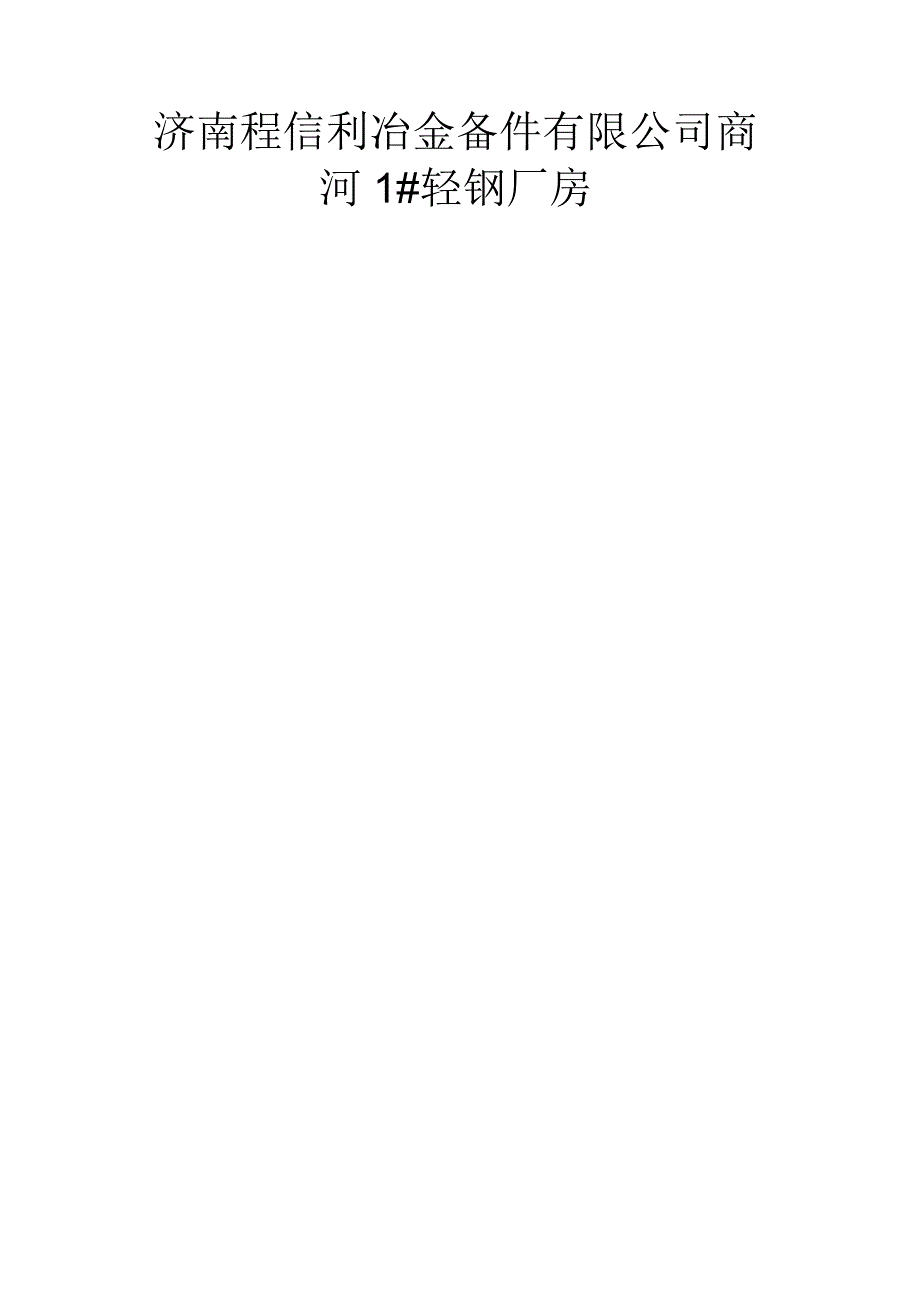

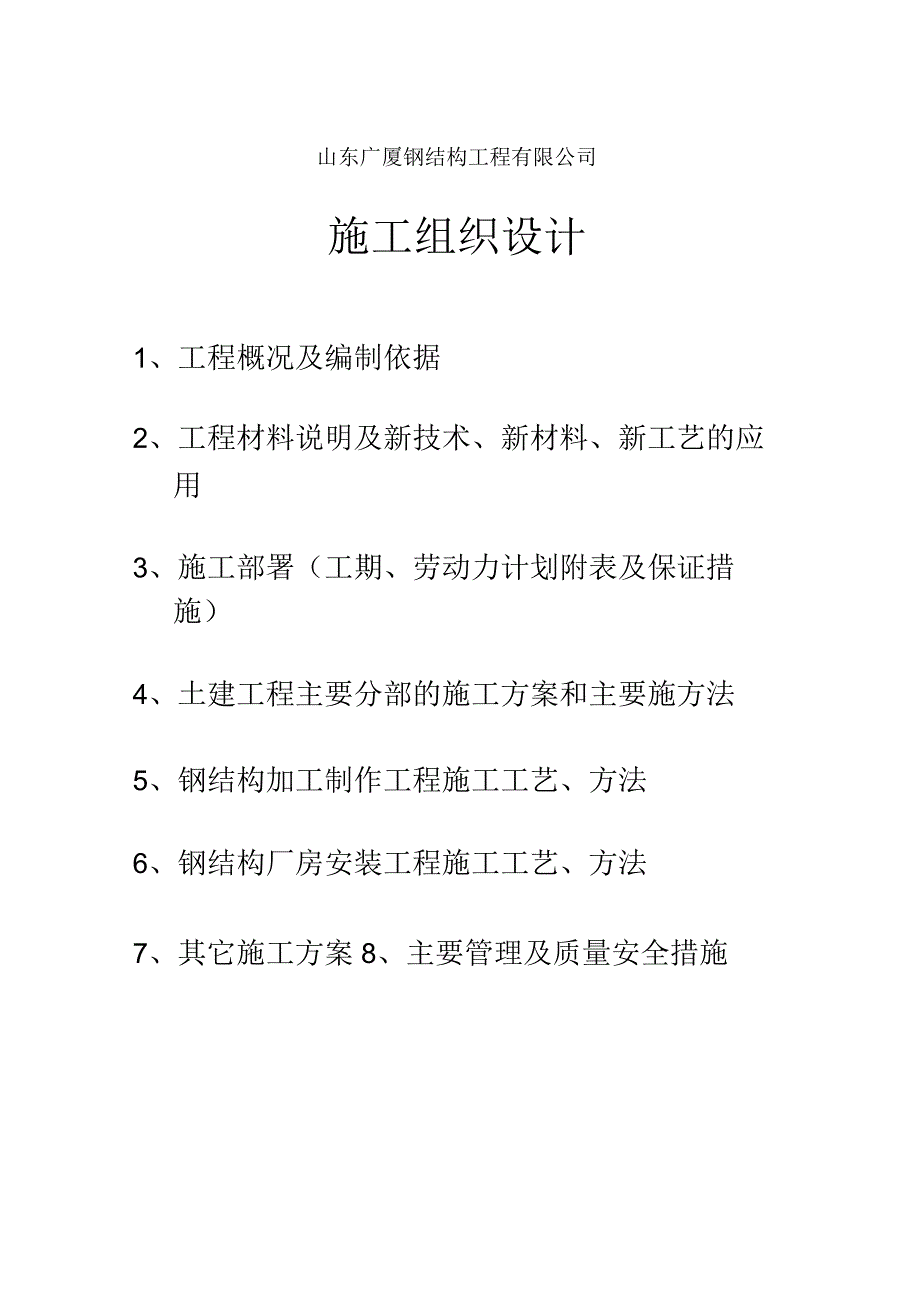

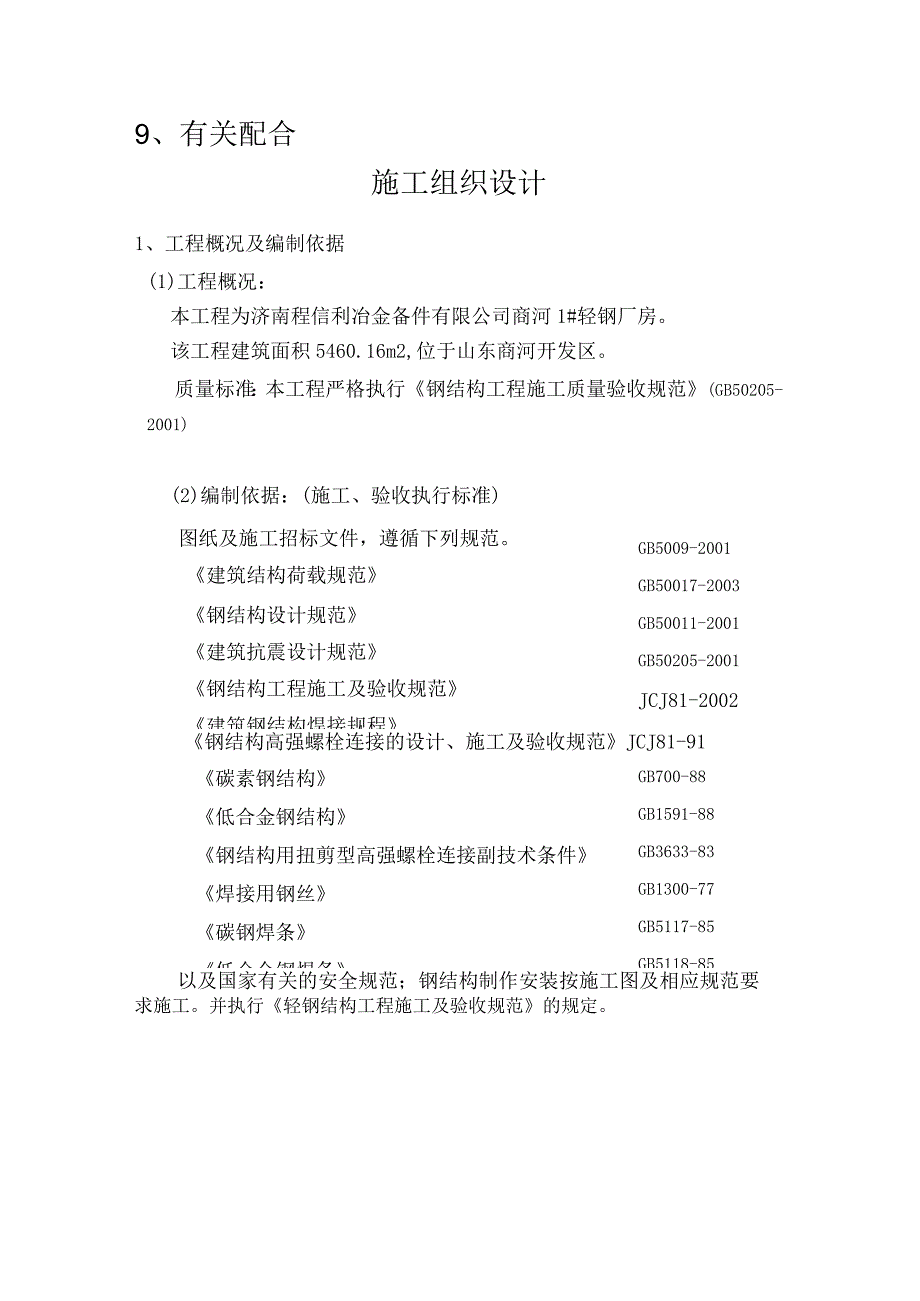

1、济南程信利冶金备件有限公司商河1#轻钢厂房山东广厦钢结构工程有限公司施工组织设计1、工程概况及编制依据2、工程材料说明及新技术、新材料、新工艺的应用3、施工部署（工期、劳动力计划附表及保证措施）4、土建工程主要分部的施工方案和主要施方法5、钢结构加工制作工程施工工艺、方法6、钢结构厂房安装工程施工工艺、方法7、其它施工方案8、主要管理及质量安全措施9、有关配合施工组织设计1、工程概况及编制依据(1)工程概况：本工程为济南程信利冶金备件有限公司商河1#轻钢厂房。该工程建筑面积5460.16m2,位于山东商河开发区。质量标准：本工程严格执行钢结构工程施工质量验收规范(GB50205-2001)(2
2、)编制依据：(施工、验收执行标准)图纸及施工招标文件，遵循下列规范。建筑结构荷载规范钢结构设计规范建筑抗震设计规范钢结构工程施工及验收规范建筑钢结构焊接规程GB5009-2001GB50017-2003GB50011-2001GB50205-2001JCJ81-2002钢结构高强螺栓连接的设计、施工及验收规范JCJ81-91碳素钢结构低合金钢结构钢结构用扭剪型高强螺栓连接副技术条件焊接用钢丝碳钢焊条低合金钢焊条GB700-88GB1591-88GB3633-83GB1300-77GB5117-85GB5118-85以及国家有关的安全规范；钢结构制作安装按施工图及相应规范要求施工。并执行轻钢结构
3、工程施工及验收规范的规定。(3)指导思想：确保工程质量，达到设计意图，达到预订的工期目标。选配高素质的项目经理班子及工程技术管理人员，建立工程质量保证体系，积极推广应用新技术、新工艺、新材料、新设备，以强有力的管理和技术手段措施，确保施工的顺利进行。(4)实施目标：工期目标：确保按的工期完工，并合理安排施工工序，制作和安装交叉施工。质量目标：确保合格。安全文明施工目标：杜绝重大人身伤亡和质量事故。服务目标：信守合约，密切配合，作好施工图纸深化工作，配合解决有关的设计问题，自觉接受业主和监理单位的检查监督。2、工程材料说明及新技术、新材料、新工艺的应用(1)材料选用：a钢构系统严格根据图纸要求选
4、购材料。b.防水胶泥：采用进口的耐水性、耐温性、耐老化性均好的产品，具有较好的金属粘合力和抗蚀、防缩、抗氧化、无毒和不易挥发的特点，适应环境温度在摄氏-45C130C之间。c.紧固件：梁与梁拼接处，柱梁连接处，采用10.9级高强螺栓。d.焊接材料：焊接Q235B钢选用HO8A焊丝和E43型焊条。焊接Q345钢选用E50系列焊条。e.防腐：按设计和有关规范要求，涂装前钢结构表面采用整体除锈处理，除锈等级为Sa2.5级。安装后对于漆面破损部位必须严格进行修补，使其防锈功能不致降低。(2)本工程特点：本工程钢结构工程量较大，技术含量高。鉴于本工程特点，充分考虑诸多不利因素，制定一套针对性强、实施性强
5、、科学合理的加工安装施工组织设计。(3)新技术、新材料、新工艺的应用我公司在诸多同类工程中，成功地应用推广了新工艺、新技术及新材料，并多次荣获国家、省级、市级科技进步奖：制作本工程采用的新技术、新材料、新工艺，具体体现在施工中。3、施工部署(1)施工准备钢结构制作前，工程技术人员应先对图纸进行研究，提出钢结构加工方案，总工程师组织有关人员研究通过后方可实施。工程技术人员根据图纸提出构件下料单，经有关部门签字复核后方可下到制作班组。(2)施工组织机构图：我公司按国际惯例实施项目法施工，将按项目法施工的要求成立项目经理部，全面履行合同，对工程施工进行组织、指挥、管理协调和控制。项目经理部本着科学管
6、理，精干高效，结构合理的原则，选配具有较高管理素质，施工经验丰富，服务态度良好，勤奋实干的工程技术和管理人员，组成项目管理层。作业层由公司调配有丰富施工经验的参加过同类工程施工的项目经理，技术工人为主，组成作业班组，确保优质高速地完成施工任务。(3)施工程序遵循建设程序办理齐备各项施工手续，认真做好施工前准备工作，即图纸的学习和会审、编制详细的施工组织设计、并进行严格的审批程序，落实施工现场的“三通一平”、材料、构件、机械机具等计划，临时设施的搭设，劳动力的组织发动、培训技术交底等工作。(4)施工顺序根据本工程特点，在土建基础施工的同时，钢结构在我公司钢结构分公司的车间内集中安排加工。根据本工
7、程的工作量，施工工期短，施工难度大的特点，总体施工原则初步考虑：本工程采取平行流水、立体交叉的施工顺序，总体本着先地面后空中，由下到上，先结构、后围护。在施工中针对具体情况及时调整施工顺序，上道工序的完成要为下道工序创造施工条件，下道工序施工要能保证上道工序的完整不受损坏，以减少不必要的返工浪费，确保工程质量。合理的施工穿插和流向能够使时间和空间得到充分利用，同时合理的施工穿插及流向也是施工安全和工程质量的保证。这在此类轻型钢结构工程中显得尤为重要，我公司在近几年施工的众多建筑工程中总结出关于合理施工流向及施工穿插地丰富经验，这将为本工程的顺利进行，按期完工提供可靠的保障。(5)施工工期安排及
8、保证措施(施工进度计划表见附件)a.我们公司为进一步提高对建设单位服务的质量水平和保证自身的社会信誉，经领导和技术人员精心研究科学的分析安排，我们确定根据招标文件的要求，结合我公司的实际情况，本工程以一天的工期完成。b.保证措施安排合理的施工流程和施工顺序，尽可能提高作业面，使各分项工程可交叉施工。安排好钢结构深化、设计、加工制作、安装，组织协调好相互间的工序交接，尽量减少前后工序间的间隙时间。选用科学、先进、切实可行的施工方法，施工手段进行钢结构安装.使用先进的设备、机具、仪器，以提高劳动生产率。协调好与土建单位间的工序关系，尽量使多个工作面同时打开，尽量使钢结构施工时间顺序上与土建单位合拍
9、。实施项目经理负责制。行使计划、组织、指挥、协调、控制、监督各项基本职能，并选配优秀的管理人员及劳务队伍承担本工程的管理、施工任务。根据业主的施工进度总计划，编制月、周、日计划相结合的各级计划进行进度的控制与管理，并配套制定材料采购计划，机械设备配备使用计划，劳动力分布安排计划等，实施动态管理。(6)施工现场平面布置、现场供水、供电和临时设施钢结构施工临建的设置，为满足工作和生活的需要，我方根据现场实际情况拟设置临时场地由业主划定。钢结构施工不再另设水电供给设施，服从业主的统一安排，使用业主的总供电、供水设施，单独设一组变电箱功率IoOKVA即可，一个供水总阀。(7)项目质量保证体系a.开工前
10、，部组织全体人员认真学习设计文件，熟悉图纸，比照规范和标准，收集与工程有关的技术资料，编制好项目质量计划，落实各类管理人员的质量职责。b.在熟悉设计图纸和相关文件后，进行图纸自审、会审，做好各施工部门的协调工作及施工班组的协调事宜。c.对项目实施过程控制的所有人员进行技术规范、标准、操作规程，作业指导书等的学习和培训，建立并实施完善的技术交底制度和施全过程的质量控制体系。d.经理按国家质量管理规范进行严格的质量控制，由项目经理部对施工人员进行质量、技术交底，在操作中，进行实测监控，作好记录。？e.采购：严格按照我公司物资采购程序文件执行，对重要施工材料必须经复验合格后方可使用。不合格品不得进行
11、入现场。(8)项目组织机构图(9)项目安全组织机构体系图4、土建工程主要分部的施工方案和主要施工方法(1)基础工程土方工程：为加快施工进度，基坑开挖采取机械挖运土，人工配合清槽，机械挖土预留2030Cm土方，人工清槽。放线抄平与人工挖土密切配合，防止出现超挖等质量事故，避免扰动原状土。施工过程中施工用水严禁跑水浸槽。根据现场实际情况回填土方按用量留存。外运土方存放在指定土场。基础工程施工工艺流程场地平整一定位放线一挖土方f钎探一独立基础一基础验收f回填土夯实。施工方法工程定位放线首先对施工场地进行平整，对障碍物清除，坑洼进行填平，然后依据规划及设计的要求和建设单位指定的高程点和座标点引测至施工
12、现场，埋设高程桩和座标桩。经过引测确定出座标a、b点，将经纬仪支安在a点，经过经纬仪望远镜瞄准b点，旋拨转换手枪，使水平度盘读数为0。00,00，然后向左转动照准部90O(TO(T(逆时针)确定出C点，随后将望远镜倒转180。再瞄准b点，重复操作一遍，最后确定出C点。根据三点关系，测出d点，按各点的相交延长线埋设控制桩点，利用控制桩点引测基础及各层的施工轴线。利用水准仪将相对标高或绝对标高引入本工程，经过计算确定本工程的0.000标高，埋设标高控制点，以控制基础及楼层各部位的标高。基础施工a、碎垫层的施工土方完毕后，进行钎探，并进行验槽、验槽合格后，将基槽底清理整平后；做好标高控制点，然后浇注
13、碎，浇碎垫层时，用平板震动器振实，用大杠找平，用铁抹子随打随找平、压光，做好养护工作；并用草帘子盖好；盖好后严禁上人踩，以免影响平整度。b.独立基础施工待垫层强度达到70%后，即可进行基础的施工，钢筋采用机械制作，人工绑扎；混凝土采用现场搅拌站搅拌，输送泵入模。模板采用钢模。基础完成后，经有关政府部门及建设单位验收合格后，进行回填土，回填土经过筛，土块粒径小于15MM。采用蛙式打夯机分层夯填密实，墙边，转达角处用人力夯补夯。(2)主要施工方法钢筋工程a.施工方法钢筋在现场钢筋棚集中下料加工，加工前应先熟悉图纸和配料单。钢筋加工的形状、尺寸必须符合要求，钢筋的表面应洁净，无损伤、油溃、漆污和铁锈
14、等，所进材料应有质量保证书，并按规定抽样复验。在加工过程中，发生脆断、焊接性能不良或机械性能显著不正常等现象时，应进行化学成份分析，或其它专项检验。钢筋接头应尽量采用焊接，水平钢筋宜采用闪光焊对接。钢筋绑扎时，应按照测放的边线留出保护层厚度，要按照设计和规范要求选用绑丝规格和绑扎形式。末端弯钩长度应符合设计要求和规范、规定。为确实保证钢筋保护层厚度，除应在施工时严格把关外，还应根据结构部位分别采取砂浆垫块，细石碎垫块、钢筋定位卡的办法安装，绑扎钢筋时，不得脚踏钢筋，钢筋绑扎完毕后，必须及时检验，并办理隐蔽工程验收记录。b、技术质量保证措施钢筋进场前应核对钢筋的型号，检验钢材出厂合格证明书，并对
15、每种型号钢筋抽样进行结构性能检查，进口钢材要进行化学成分分析，符合规范要求后方可进场。钢筋下料前要进行检查，对锈蚀的钢筋要除锈，严重的要按规定降低型号使用或不用。钢筋下料要由作业班提出下料单，由工地负责人校核后方可按排下料，下料严格按规范要求留设接头及反搭接长度，并按抗震要求下料。钢筋绑扎时要严格按施工图纸及规范要求施工，不允许有松扣和漏绑现象，大面积绑扎钢筋要采用梅花绑，并且在绑扎前应先划好线，以保证钢筋的间距。每一构件绑完后，要进行自检，并填好自检记录，达到图纸及规范要求后，交请建设单位工地代表及质量监督部门验收，符合要求后做好隐蔽验收记录，有关人员签字后方可进行下道工序施工。对焊的钢筋应先做试焊，试焊合格后方可进行工程中的钢筋焊接，并按规定抽查焊件，且同一截面焊接头不应多于50%。5、钢结构加工制作工程施工工艺、方法1）、制作前的准备在制作前先把图纸审查好，依图纸提出料单，仔细核查后再进行买料。2）、材料的供货、管理及检验（1）钢板我公司所采购的钢材均为中国国内大厂优质产品（亦可按照业主要求选用），所有材料均随车带产品质量保证书。a.检验入库根据入库单等资料认真
