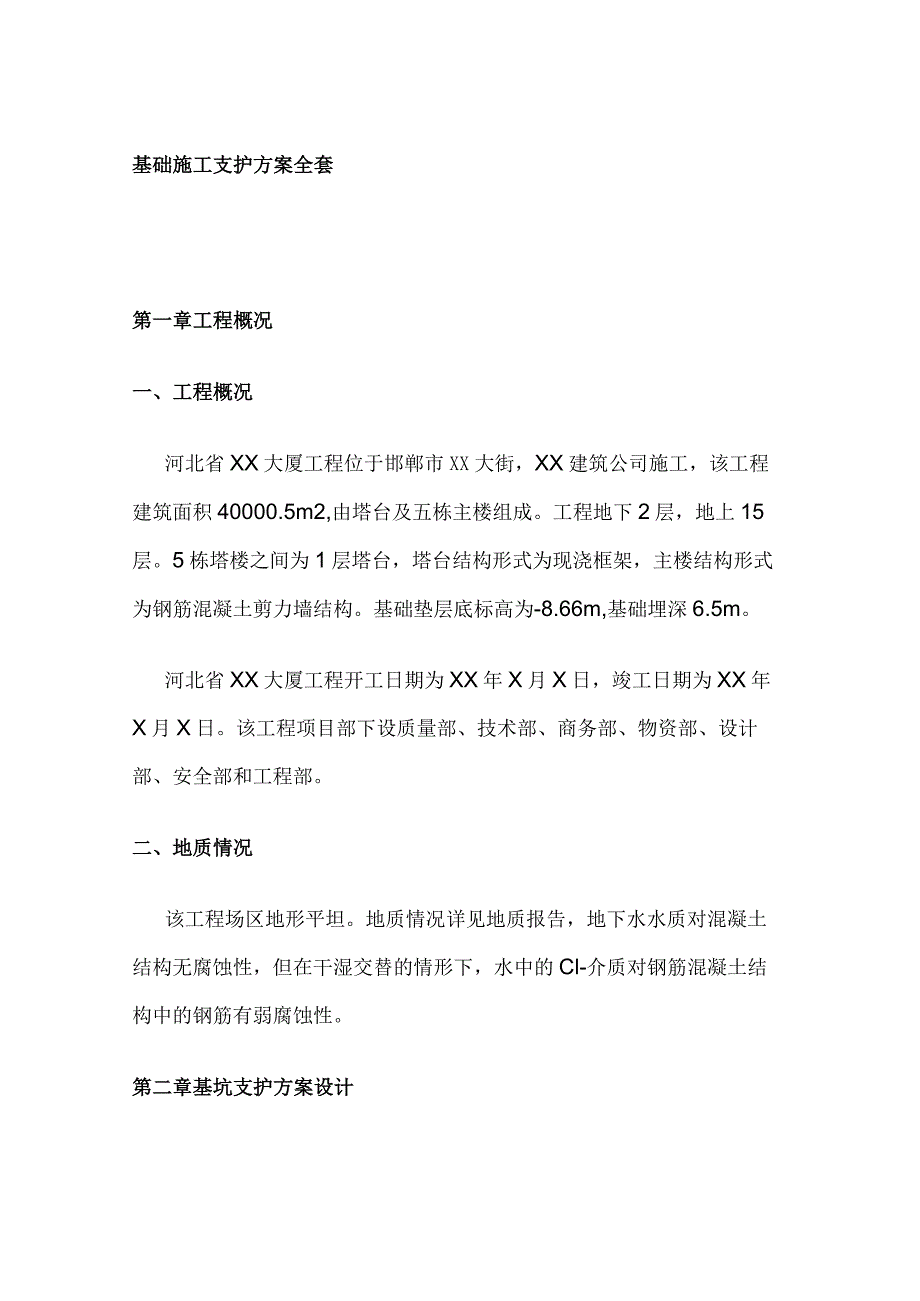

1、基础施工支护方案全套第一章工程概况一、工程概况河北省XX大厦工程位于邯郸市XX大街,XX建筑公司施工,该工程建筑面积40000.5m2,由塔台及五栋主楼组成。工程地下2层,地上15层。5栋塔楼之间为1层塔台,塔台结构形式为现浇框架,主楼结构形式为钢筋混凝土剪力墙结构。基础垫层底标高为-8.66m,基础埋深6.5m。河北省XX大厦工程开工日期为XX年X月X日,竣工日期为XX年X月X日。该工程项目部下设质量部、技术部、商务部、物资部、设计部、安全部和工程部。二、地质情况该工程场区地形平坦。地质情况详见地质报告,地下水水质对混凝土结构无腐蚀性,但在干湿交替的情形下,水中的Cl-介质对钢筋混凝土结构中

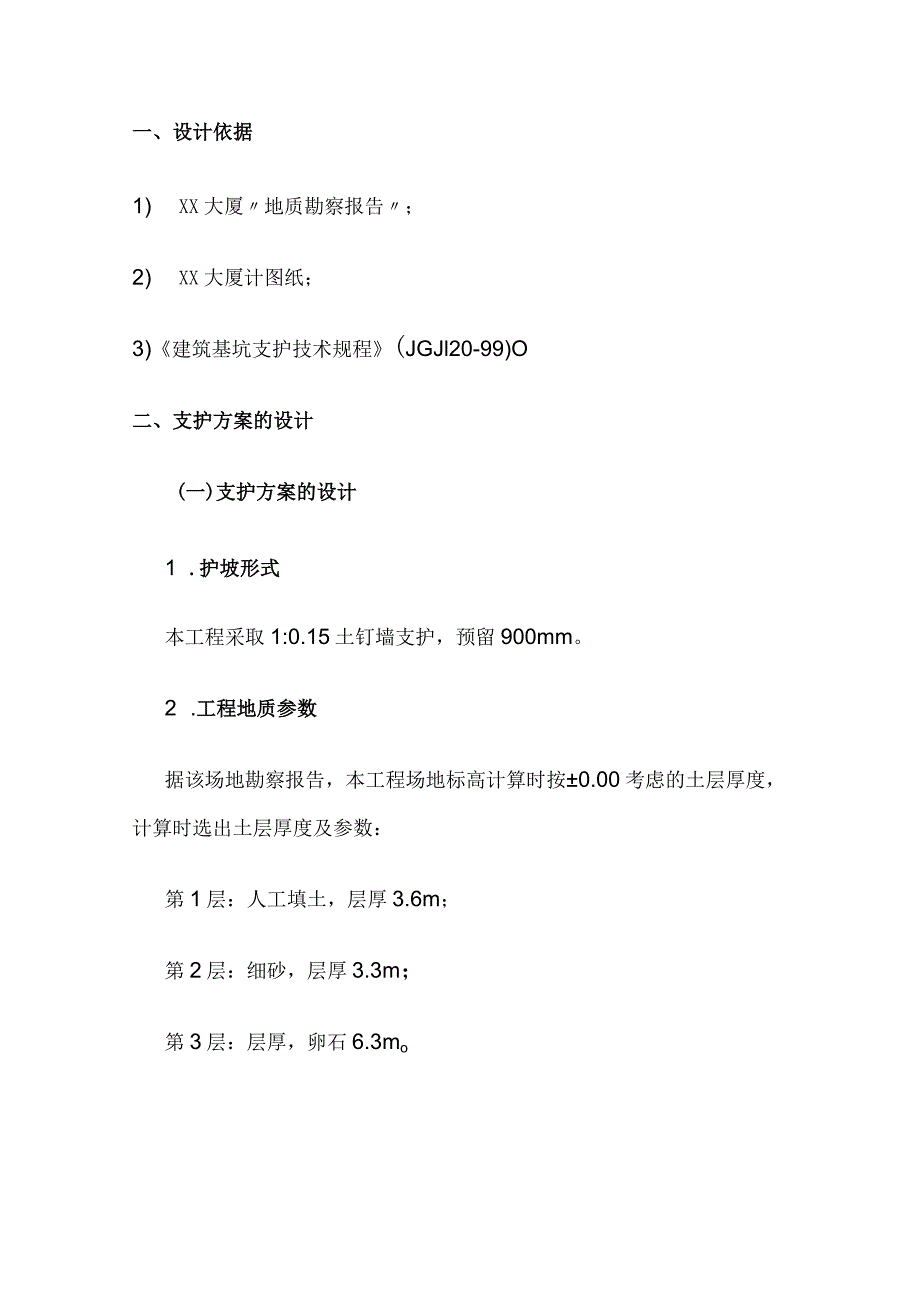

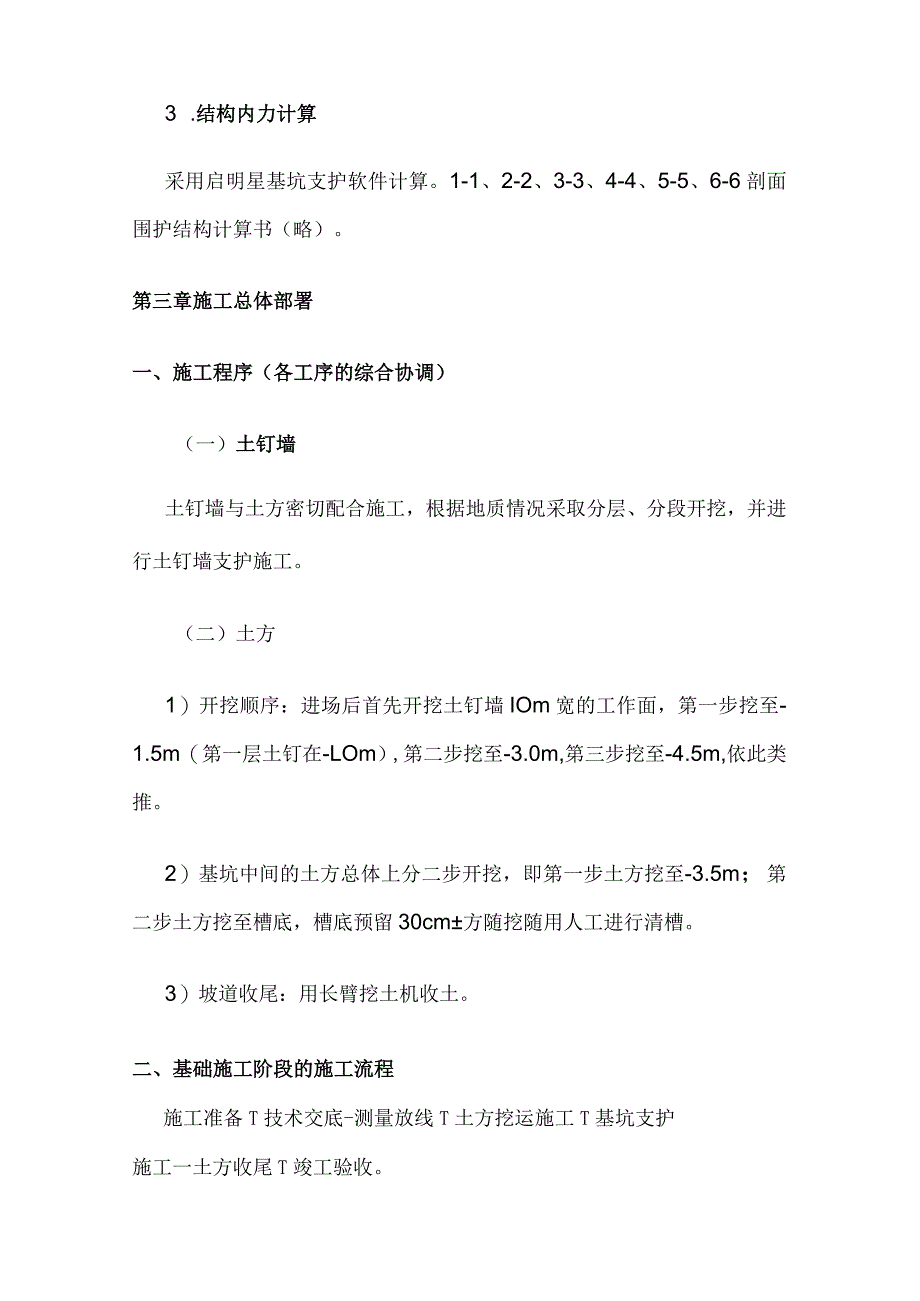

2、的钢筋有弱腐蚀性。第二章基坑支护方案设计一、设计依据1) XX大厦地质勘察报告;2) XX大厦计图纸;3)建筑基坑支护技术规程(JGJl20-99)O二、支护方案的设计(一)支护方案的设计1 .护坡形式本工程采取1:0.15土钉墙支护,预留900mm。2 .工程地质参数据该场地勘察报告,本工程场地标高计算时按0.00考虑的土层厚度,计算时选出土层厚度及参数:第1层:人工填土,层厚3.6m;第2层:细砂,层厚3.3m;第3层:层厚,卵石6.3mo3 .结构内力计算采用启明星基坑支护软件计算。1-1、2-2、3-3、4-4、5-5、6-6剖面围护结构计算书(略)。第三章施工总体部署一、施工程序(各

3、工序的综合协调)(一)土钉墙土钉墙与土方密切配合施工,根据地质情况采取分层、分段开挖,并进行土钉墙支护施工。(二)土方1)开挖顺序:进场后首先开挖土钉墙IOm宽的工作面,第一步挖至-1.5m(第一层土钉在-LOm),第二步挖至-3.0m,第三步挖至-4.5m,依此类推。2)基坑中间的土方总体上分二步开挖,即第一步土方挖至-3.5m;第二步土方挖至槽底,槽底预留30cm方随挖随用人工进行清槽。3)坡道收尾:用长臂挖土机收土。二、基础施工阶段的施工流程施工准备T技术交底-测量放线T土方挖运施工T基坑支护施工一土方收尾T竣工验收。三、施工部署(一)进度计划1) 2007年6月1日6月7日7天施工准备

4、;2) 2007年6月7日1天技术交底;3) 2007年6月5日6月7日3天测量放线;4) 2007年6月8日7月8日30天土方开挖;5) 2007年7月9日7月29日20天基坑支护;6) 2007年7月30日8月5日6天坡道收尾。(二)工程目标1)质量目标:优良。2)工期目标:66天。3)安全文明施工目标:创省级文明安全工地。4)项目管理目标:实行工地标准化管理,树立公司管理形象。()施工准备1)审查施工图纸和基坑支护施工方案。2)地上、地下、周边地下管线及障碍物的测量及定位;基坑开挖线的测量;地上、地下障碍物的拆除;平整场地;临时道路的修整、临水、临电的敷设;临时设施的搭设;工地照明设备的

5、安装。3)劳动组织准备:组织分包劳动力进场,做好施工人员入场教育等工作。4)材料、机械准备:商务部依据图纸、预算及施工方案,编制材料、机械设备需要量计划;组织材料和设备进场。(四)各项资源需要量计划1.劳动力需要量计划1)土方施工需要人数:60人(2007年6月8日7月8日)。2)基坑支护施工需要人数:70人,(2007年7月9日7月29日)。3)2007年7月30日8月5日:10人,坡道收尾。2.施工机械需要量计划1)土方挖运机械设备:反铲挖土机,1.5m3,共10台(2007年6月8日7月8日);翻斗车66台(2007年6月8日7月8日)。2)基坑支护施工机械设备:正铲装载机,ZL801台

6、(2007年7月9日7月29日);空压机,9m3,2台(2007年7月9日7月29日);混凝土喷射泵Pz-5,2台(2007年7月9日7月29日);锚杆机,10台(2007年7月9日7月29日);张拉设备,1套(2007年7月9日7月29日);注浆设备,1套(2007年7月9日7月29日)。3)钢筋加工机械设备:卷扬机,1台(2007年7月9日7月29日);钢筋弯曲机GJ55-L3台(2007年7月9日7月29日);电焊机DHJ-A,12台(2007年7月9日7月29日);钢筋切割机GQ88-25,4台(2007年7月9日7月29日);第四章混凝土浇筑与振捣一、基坑支护工艺流程技术交底T测量放

7、线-第一步土钉墙施工第二道预应力锚杆施工T第二步土钉墙施工T第三步土钉墙施工T第四步土钉墙施工T第五步土钉墙施工T第六步土钉墙施工。二、土钉墙护坡工程(一)工艺流程放线定位T土方边坡开挖T土方边坡修整T定位放线T成孔T插锚筋T注浆T挂网T锚头安装T喷射混凝土T养护T验收。(二)施工方法1 .边坡开挖本工程反铲挖土机挖土时要求预留30cm人工修坡余量,开挖深度在土钉孔位下50cm,开挖宽度保证IOm以上,以确保土钉成孔机械钻机的工作面。土方开挖时要严格按设计规定的分层开挖深度作业,在完成上层作业面的土钉及喷混凝土地以前,不得进行下一层土方的开挖,项目工程师负责监督。2 .边坡修整本工程为确保喷射

8、混凝土面层的平整,在进行人工清理时要求挂线定位。对于土层含水量较大的边坡,可在支护面层背部插入长度为400600mm、直径不小于40mm的水平排水管过滤网,其外端伸出支护面层,间距为2m,以便顺利地把浇混凝土面层后的积水排走。3 .定位放线按深化设计图由测量人员用f8长30cm的钢筋放出每一个土钉的位置。4 .成孔本工程采用机械螺旋钻机成孔。钻孔后有质量检查员进行孔检查,对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理,并及时安设土钉钢筋并注浆。5 .土钉主筋制作及安放主筋按设计长度加20cm下料,外端设90。、长度为20cm的弯勾,主筋每隔2m焊接位于中部的支架,确保主筋不偏离土钉中心;安

9、放主筋时,将注浆管与主筋捆绑在一起。6 .造浆及注浆采用搅拌机造浆严格控制水灰比为WC=0.5;注浆采用注浆泵,注浆时,将导管缓慢均匀拔出,但出浆口应始终处于孔中浆体表面之下,保证孔中气体能全部排出。7 .挂网及锚头安装钢筋网片用插入土中的钢筋固定,与坡面间隙34cm,且不小于30mm,搭接时上下左右一根对一根搭接绑扎,搭接长度300mm,并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。8 .喷射混凝土本工程西部土质条件不好要求采取先喷后锚,喷射作业时,空压机风量+9m3min,气压0.20.5MPa,喷头水压不小于0.15MPa,喷射距离控制在0.61.0m,通过外加速

10、凝剂控制混凝土初凝和终凝时间在510min,喷射厚度100mm09 .养护采取浇水养护。第五章土方挖运工程工艺流程本工程土方挖运是影响工期的主要工序。土方与土钉墙施工、土方与塔吊安装施工、土方与护坡桩施工之间存在一定的技术间歇,因此要求各施工队之间相互配合、互创工作面。根据施工流程,基坑四周配合土钉墙施工留出相应的工作面,具体深度为土钉位置下0.5m,将基坑中间的土方总体上分二步开挖,即第一步土方摘帽挖至-3.6m,;第二步土方挖至槽底。具体施工流程如下:测量放线T第一步土方挖至-3.5m-第二步土方挖至槽底T人工配合清槽T土方收尾及坡道处理。二、设备能力分析如整夜作业,平均每车每夜出土40m

11、3,60台车共计2400m3。三、现场准备1)平整场地,遇到大的障碍将其破碎再装车运走。2)每日提前完成土方开挖线,并随时跟进测量,保证开挖线尺寸与标高。3)拍土架子要求搭在出口处。保证每一辆车排土方便。4)工地建冲洗池和沉淀池,冲洗池上配备铁篦子,道路做地面硬化。5)基坑四周布置8个探照灯,做好夜间照明准备。四、坡道土方收尾1)坡道处土方收尾采用长臂挖土机进行挖除,用翻斗车运走。2)坡道处土方收尾完成后进行坡道处护壁施工。第六章质量保证措施一、组织保证体系基础施工阶段建立由项目经理、项目总工领导,质量总监中间控制,责任工长负责的管理系统。二、质量管理程序三、各分项工程质量标准(一)土钉墙质量

12、标准(表1)土钉墙质量标准列表表1内容标准喷射混凝土面层平整度的允许偏差20mm孔深允许偏差50mm孔径允许偏差5mm土钉倾角偏差5%挂网时网片距坡面24cm(二)土方开挖质量标准1)国家有关建筑施工规范;2)企业土方的质量要求。四、质量保证措施工序质量控制需首先制定预防措施,根据施工过程中的特点和技术重点,结合以前同类过程的施工经验,针对施工中可能出现的问题,制定出相应的预防措施,同技术方案一并贯彻实施。其次就是针对关键工序进行控制,对关键工序制定出作业指导书,指定责任人和操作者,同时坚持一般工序控制原则,既以方案为依据,施工过程检查上道工序、保证本道工序、服务下道工序,各工序间必须执行“三

13、检制即自检、互检、交接检,并办理工序书面检查资料,使各工序处于有效的受控状态。同时,为了保证工序质量,作到奖罚分明,根据项目部编制的质量奖罚制度,实行质量否决权制度,将工程质量始终放在首位。五、基坑监测方案项目部要确保基坑开挖过程中的安全,必须对基坑进行监测。(一)观测点的布置在基坑的坡顶上每隔25m布置一个观测点。(二)观测精度要求观测精度满足国家三级水准测量精度要求;水平误差控制6mm;垂直误差0.5mm0(三)观测时间的确定1)基坑开挖每一步都应做基坑变形观测,有质量检查员负责。2)质量检查员观测时间间隔每天一次,必要时连续观测,基坑开挖完7d后,可由每天一次到3d一次,15d后每周观测

14、一次。(四)场地查勘与记录1)施工要查清有无原始裂缝和异常并作记录,照相存档。2)每次观测结果详细记入汇总表并绘制沉降与位移曲线。(五)注意事项1)测量员每次观测应用相同的观测方法和观测线路。2)测量员观测要求使用一种仪器,一个人操作,不能更换。3)测量员要加强对基坑各侧沉降、变形的观测,特别对有地下管线地的各边坡可进行重点观测。六、质量问题的处理如发生质量问题,项目工长要立即上报监理,并在4h内递交有关质量问题的书面详细报告,包括时间、部位、细节描述、产生原因、处理的措施等。1)遇到基坑变形突然加大,应立即停止开挖,并及时回填,也可以在其背后进行挖土卸荷,以保证基坑的稳定。2)遇到局部存水,

15、可以采用明排集中,用潜水泵抽到地面排水系统。七、技术资料基础施工过程中及时收集各种原始基础资料和记录并上报监理。按照国家有关标准和要求,完成技术资料的分类、归档工作。第七章安全生产与文明施工一、安全生产组织机构二、安全生产措施1)安全领导小组每天上午开工作例会。2)工长要向操作人员进行专项技术安全交底。3)施工人员进入现场要服从安全员的指挥和监督。进场施工人员要持证上岗。4)现场电器设备要有漏电保护器,电缆应设可靠绝缘。5)各种机电设备均应设专人负责管理,电工持证上岗。6) 土方施工机械和运输车辆在进场前进行彻底的检修和保养,确保施工期间机械的正常运转。7) 土方开挖后,按现场安全防护要求在基坑的周围搭设安全保护栏杆,避免人员跌落坑中。8)施工时,挖掘机严禁碰撞支护结构。9)施工中如遇地下障碍物,则应立即暂停施工,及时报告经理部。三、文明施工措施1)本工地在大门出口处设置冲洗车槽,每辆车必冲洗。2

展开阅读全文
