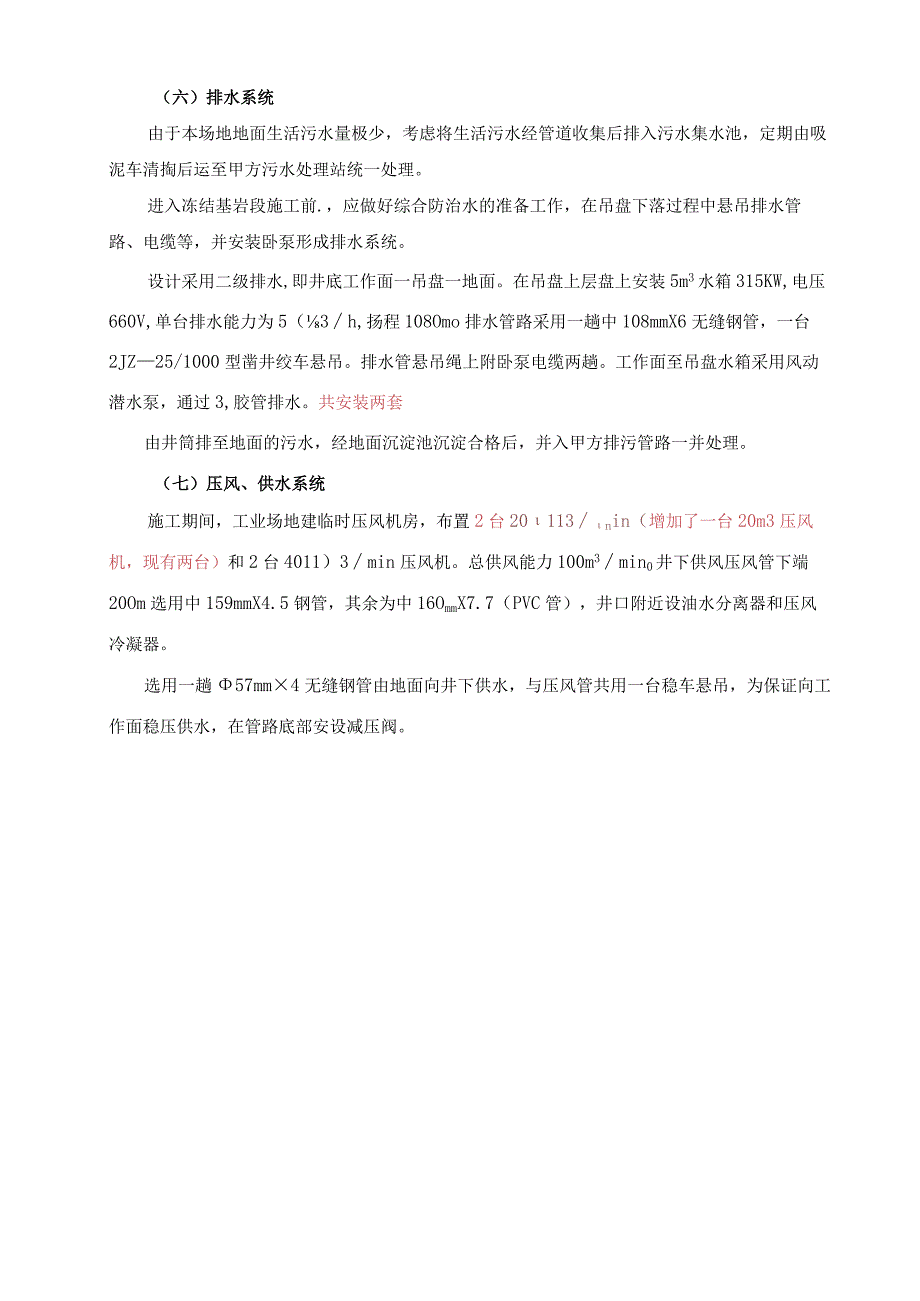

1、（六）排水系统由于本场地地面生活污水量极少，考虑将生活污水经管道收集后排入污水集水池，定期由吸泥车清掏后运至甲方污水处理站统一处理。进入冻结基岩段施工前.，应做好综合防治水的准备工作，在吊盘下落过程中悬吊排水管路、电缆等，并安装卧泵形成排水系统。设计采用二级排水,即井底工作面一吊盘一地面。在吊盘上层盘上安装5m3水箱315KW,电压660V,单台排水能力为5（3h,扬程108Omo排水管路采用一趟中108mmX6无缝钢管，一台2JZ25/1000型凿井绞车悬吊。排水管悬吊绳上附卧泵电缆两趟。工作面至吊盘水箱采用风动潜水泵，通过3,胶管排水。共安装两套由井筒排至地面的污水，经地面沉淀池沉淀合格后
2、，并入甲方排污管路一并处理。（七）压风、供水系统施工期间，工业场地建临时压风机房，布置2台20113nin（增加了一台20m3压风机，现有两台）和2台4011）3min压风机。总供风能力100m3min0井下供风压风管下端20Om选用中159mmX4.5钢管，其余为中16OmmX7.7（PVC管），井口附近设油水分离器和压风冷凝器。选用一趟57mm4无缝钢管由地面向井下供水，与压风管共用一台稳车悬吊，为保证向工作面稳压供水，在管路底部安设减压阀。一、井架选择计算；井架恒载荷：天轮平台重量：13738.07kg天轮及轴承座总重：16126kg井架活载荷：提升与钢丝绳悬吊总重：249406.94k
3、g（参照悬吊设备表）井架总荷重：13738.07+16126+249406.94=279271.OlkgIVg型井架允许最大总荷重：305810.40kg井架总荷重=279271.01kg305810.40kg符合要求。二、悬吊系统补充计算：1、吊盘、稳绳六绳悬吊选择计算（1）吊盘钢丝绳的端荷重吊盘总重：2800Okg水箱、卧泵和阀重：8000kg（套壁时：辅助盘重5000kg,此时卧泵等已经拆除，所以这里以最大重量考虑）每台抓岩机重：574妹g（机身）每个抓头重：2333kg每个抓头抓砰石重：960kg（不考虑）工具重：500kg人员重：960kg总吊重二吊盘重+（水箱、卧泵重）+抓岩机重+
4、工具人员重=28000+16000+5744+23331.5+500+960=54703.5kg每根钢丝绳的端荷总重：54703.5l.1X1.1/6=11031.88kg电缆重量：信号电缆：型号：MY310+1X6单重：1.033kgm总重=690l.033=713kg瓦斯监控电缆：总重=690X0.45=310.5kg端吊重=713+310.5=1023.5kg卡具重：卡子重=175kg单根吊盘绳附电缆重=1198.5kg每根钢丝绳的端荷总重二1103L9+1198.5=12230.妹g（2）钢丝绳的选择吊盘钢丝绳单根单位长度重量Ps=Q(110/9.8lma-H0)=3.83kgm试选钢
5、丝绳：187+FC-36-1870绳单位长度重量：Ps=5.05kgm最小钢丝破断拉力总和：Qd=98219.47kg钢丝绳自重：HOX每米重Q翔=3661.25kg单根钢丝绳悬吊总重单根钢丝绳端吊重+单根钢丝绳自重12230.4+3661.25=15891.65kg安全系数校核m=Qd/(Q+P.Ho)=98219.47/15891.65m=6.186(3)凿井天轮和绞车的选择天轮直径的选择据D=2036=720mm根据计算选择MZS2.1-0-1X0.8和MZS2.1-0-1X1.05天轮直径为80OmnI和中105OnInl的凿井天轮，满足计算要求。凿井绞车的选择根据计算选择JZ-16/
6、100037kW的凿井绞车。2、新增排水管车选择计算(1)钢丝绳的端荷重：排水管路odo,+P八只壁厚选择：3=7c7n+C管路内径：d=(10.8-2)cm无缝钢管允许应力：。n=80Mpa管路附加厚度：8c=0.1-0.2cm取6c=0.1管路底端压力：p=l.1h=7.59Mpa得：=0.581cm管路型号：1086排水能力理论计算：Q=3600vD24式中D一排水管内径，取O.096mv一管道中水流平均速度，取2.2msQ一排水量，m3h计算出Q=3600X3.1416X2.2X0.09624=57.3m7ho管路及水重量：管路重量：扬程X每米重=690X15.09二10412.Ikg
7、管路内水重：截面积X扬程X水容重=4994.4kg总重二管重+水重=15406.5kg电缆重量：型号：MYP370l254.351kgm2根总重：7054.3512=6134.91kg卡具重：卡子个数：235个单重:7.06kg总重：1659.Ikg快速接头：接头个数：58个单重:4.13kg总重：239.54kg端吊重二管路总重+电缆重+卡具重+快速接头重=15406.5+6134.91+1659.1+239.54=23440.05kg两绳悬吊则单绳受力Qo=2344O.051.1/2=12892.03kg钢丝绳悬吊重：钢丝绳选择：Ps=Qo/(110b/9.8lma-H0)=4.65kgm
8、试选钢丝绳：18X17+FC-44-1870绳单位长度重量：Ps=7.55kgm最小钢丝绳破断力总和：Qd=146628.57kg钢丝绳自重：HDX每米重，QQ5473.75kg单根钢丝绳悬吊总重单根钢丝绳端吊重+单根钢丝绳自重12892.03+5473.75=18365.78kg安全系数校核m=Qd(QPsbHo)m=7.986(3)凿井天轮和绞车的选择凿井天轮直径的选择据D=20Xds=2044=880mm根据计算选择天轮为中105OmnI的凿井天轮MZS2.2-0-2XI.05凿井绞车的选择根据计算选用2JZ-25100075kW的型凿井绞车。3、模板选择计算模板自重：由于井筒涌水量大，
9、设计变更，增加一层外壁，外壁净径800Omm,采用以下模板施工：在井筒施工375580m时，采用中8060整体移动式金属模板，模板自重30200kg(含大刃脚角重及敞口浇筑口)；取每根钢丝绳的端吊重30200l.l4=8305kg钢丝绳选择：P=Q0/(110b9.81ma-H0)=3.31kgm试选钢丝绳：619S+FC-44-1670绳单位长度重量：PS=7.14kgm最小钢丝绳破断力总和：Qri=135358.81kg钢丝绳自重：HDX每米重=4355.4kg(H0=610m)单根钢丝绳悬吊总重单根钢丝绳端吊重+单根钢丝绳自重=8305+4355.4=12660.4kg安全系数校核m=Qd/(QPsbHo)m=10.66综上可知，选择钢丝绳：619S+FC-44-1670,满足该阶段要求。凿井天轮直径的选择据D=20Xds=2044=88OnInI根据计算选择天轮为中105Onlm的凿井天轮MZS2.1-0-1X1.05凿井绞车的选择根据计算选用JZ-16/100037kW的型凿井绞车。
