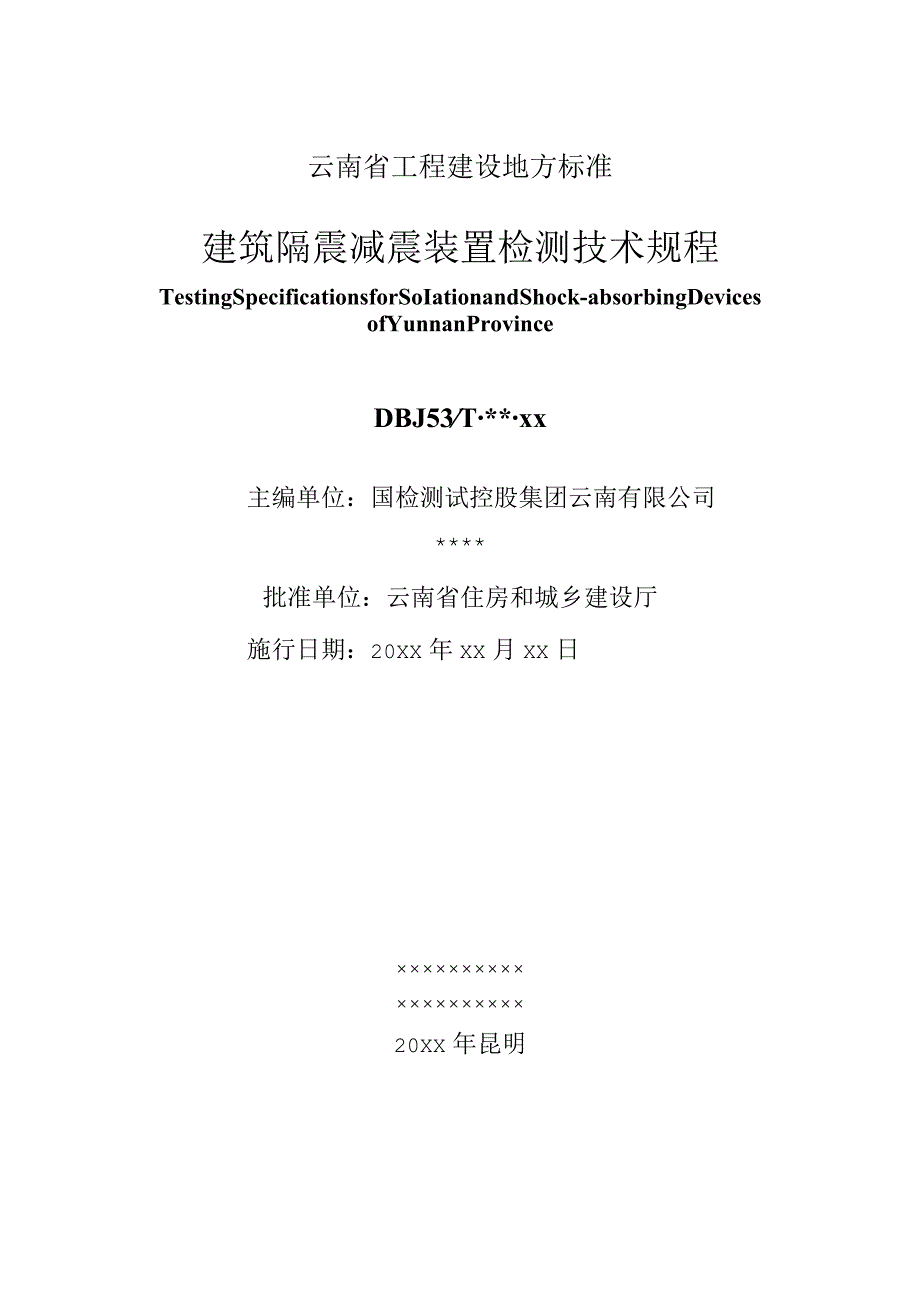

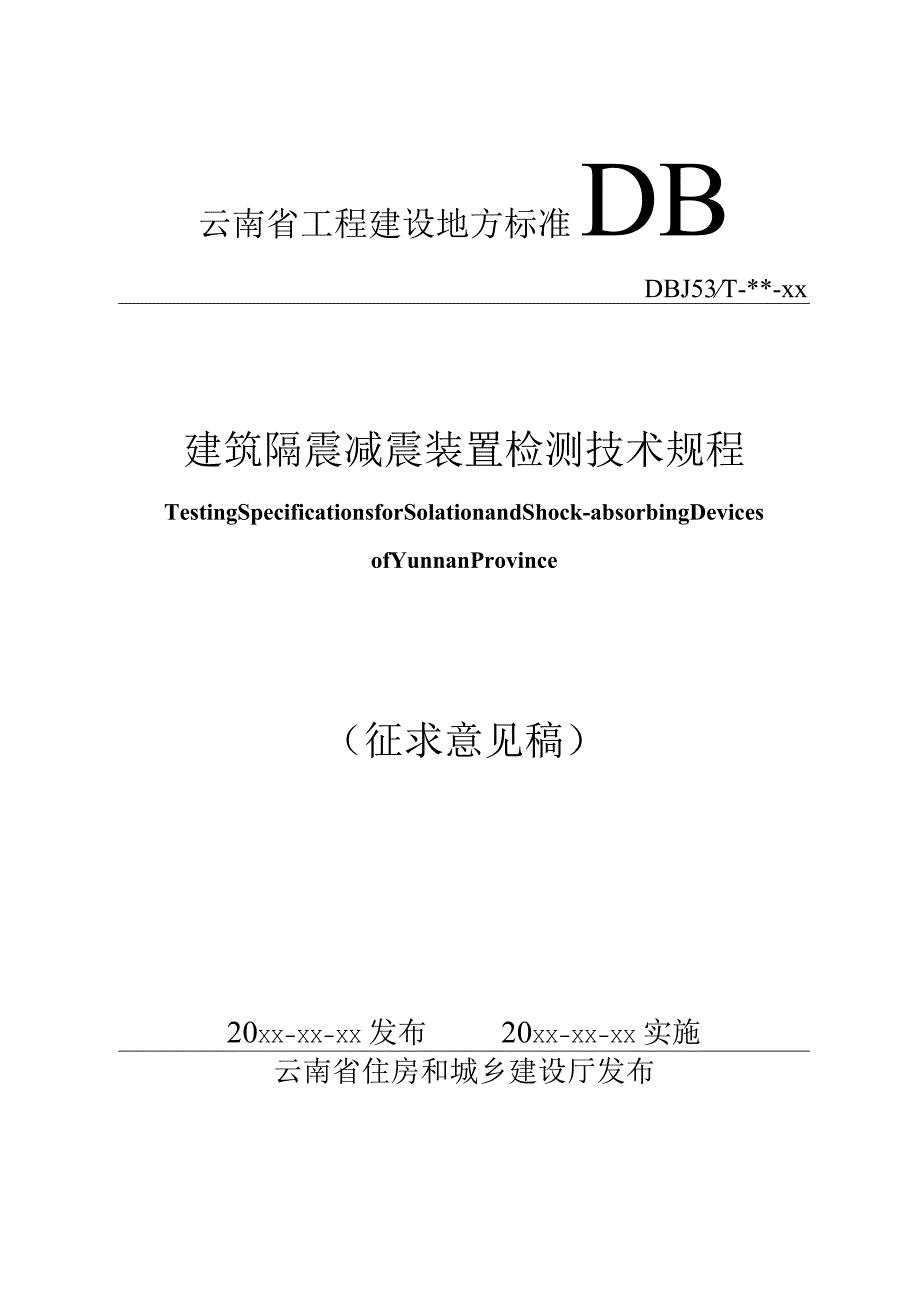

1、云南省工程建设地方标准DBDBJ53T-*-xx建筑隔震减震装置检测技术规程TestingSpecificationsforSolationandShock-absorbingDevicesofYunnanProvince（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施云南省住房和城乡建设厅发布云南省工程建设地方标准建筑隔震减震装置检测技术规程TestingSpecificationsforSoIationandShock-absorbingDevicesofYunnanProvinceDBJ53T*xx主编单位：国检测试控股集团云南有限公司*批准单位：云南省住房和城乡建设厅施行

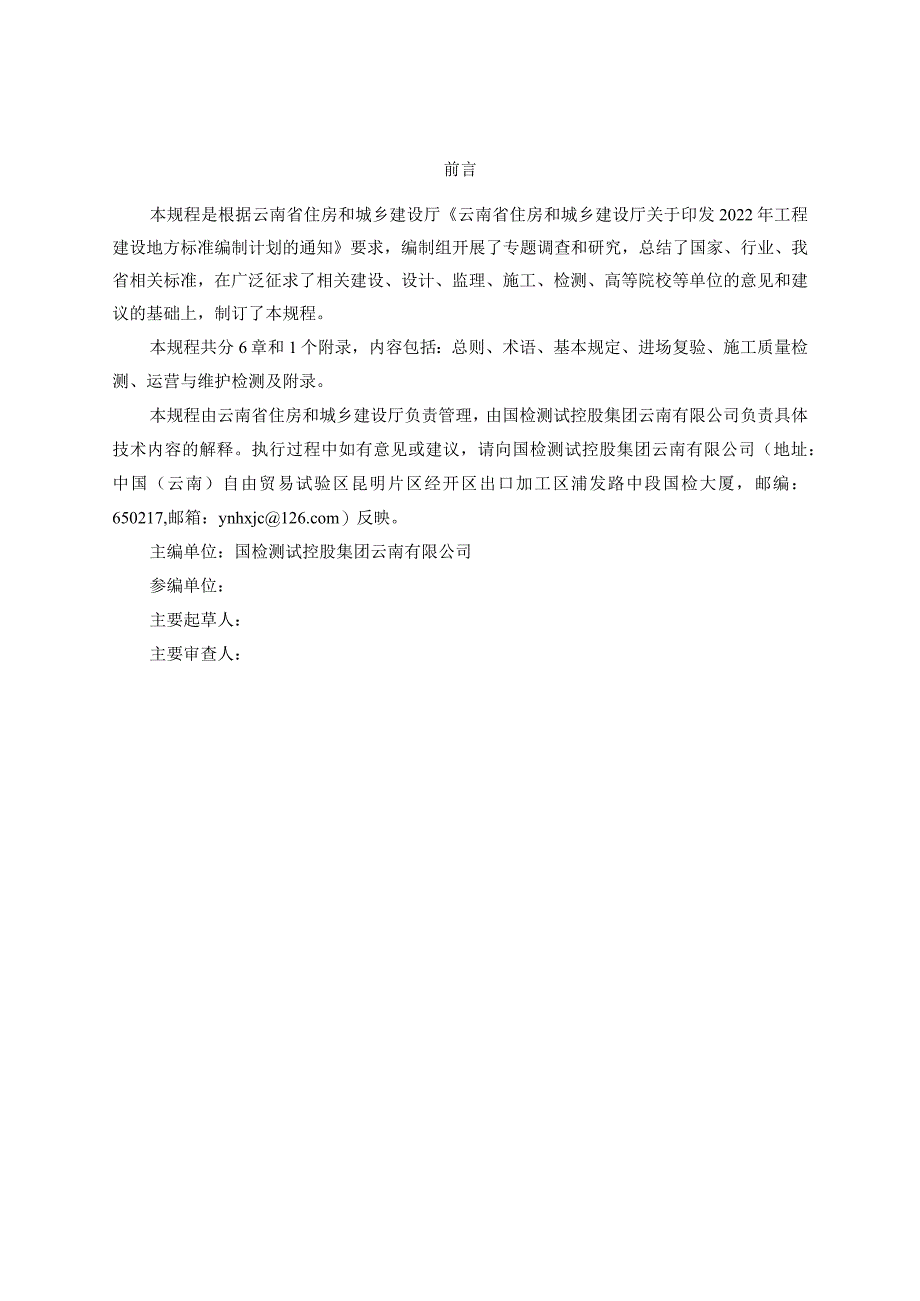

2、日期：20XX年XX月XX日20XX年昆明前言本规程是根据云南省住房和城乡建设厅云南省住房和城乡建设厅关于印发2022年工程建设地方标准编制计划的通知要求，编制组开展了专题调查和研究，总结了国家、行业、我省相关标准，在广泛征求了相关建设、设计、监理、施工、检测、高等院校等单位的意见和建议的基础上，制订了本规程。本规程共分6章和1个附录，内容包括：总则、术语、基本规定、进场复验、施工质量检测、运营与维护检测及附录。本规程由云南省住房和城乡建设厅负责管理，由国检测试控股集团云南有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请向国检测试控股集团云南有限公司（地址：中国（云南）自由贸易试验
3、区昆明片区经开区出口加工区浦发路中段国检大厦，邮编：650217,邮箱：ynhxjc）反映。主编单位：国检测试控股集团云南有限公司参编单位：主要起草人：主要审查人：1总则12术语23基本规定44进场复验74.1 一般规定74.2 仪器设备74.3 技术要求95施工质量检测205.1 一般规定205.2 仪器设备205.3 技术要求216运营与维护检测256.1一般规定256.2技术要求25附录A检测报告格式27本规程用词说明31引用标准名录32附：条文说明33CONTENTS1 GeneralProvisions12 Terms23 BasicRequirements44 SiteRepeat
4、Test74.1 GeneralRequirements74.2 Equipments74.3 TechnicalRequirement95 ConstructionQualityInspection205.1 GeneralRequirements205.2 Equipments205.3 TechnicalRequirement216 OperationandMaintenanceInspection256. 1GeneralRequirements257. 2TechnicalRequirement25AppendixAInspectionReportFormat27Explanatio
5、nofWordinginThisCode31ListofQuotedStandards32AdditioniExplanationofProvisions331总则.o.为贯彻执行国家和云南省建筑工程防震减灾相关法律法规，规范建筑隔震减震装置检测行为，统一隔震减震装置检测方法及技术规定，遵循技术先进、经济合理、安全适用、评价正确的原则，为建筑工程设计和施工验收提供可靠依据，制定本规程。1.0.2本规程适用于云南省行政区域范围内新建、改建、扩建建筑工程隔震减震装置的检测与质量评价。1.0.3建筑隔震减震装置检测除应符合本规程规定外，尚应符合国家、行业及云南省现行有关标准的规定。2.0.1隔震装置
6、isolationdevice由隔震支座与连接件等成套设备组成的装置。2.0.2减震装置shock-absorbingdevice由消能器与连接件等成套设备组成的装置。2.0.3建筑隔震橡胶支座rubberisolationbearingsforbuildings由多层橡胶和多层钢板或其他材料交替叠置结合而成的隔震装置，包括天然橡胶支座（LNR）铅芯橡胶支座（LRB）和高阻尼橡胶支座（HDR）。2.0.4消能阻尼器energydissipationdevice通过内部材料或构件的摩擦、弹塑性滞回变形、黏（弹）性滞回变形、电磁感应来耗散或吸收能量的装置，包括位移相关型阻尼器、速度相关型阻尼器、位
7、移一速度相关型阻尼器、摩擦型阻尼器、调谐质量阻尼器等。2.0.5型式检验typetest生产企业为了取得特定规格和型号消能器产品的生产资格，委托具备相应资质的第三方检测机构进行的产品性能及相关性的检验。2.0.6出厂检验factoryinspection由生产企业质检部门自检或独立的第三方检测机构进行的检验。2.0.7进场复验siterepeattest隔震减震装置进入施工现场后，在外观质量检查和质量证明文件核查符合要求的基础上，建设单位委托具备相应资质的第三方检测机构以见证检验的方式进行随机抽样检验的活动。2.0.8见证检验witnesstest施工单位在工程监理单位或建设单位的见证下，按照
8、有关规定从施工现场随机抽取试样，送至具备相应资质的检测机构进行的活动。2.0.9隔震装置耐火性能fireresistanceofseismicisolationdevice隔震装置在一定时间内满足标准耐火试验中规定的承载能力、力学性能变化率的能力。含受耐火极限和力学性能变化率。2. O.IO技术负责人IechnicaIdirector全面负责检测机构技术工作的人员。3. 0.11质量负责人qualitydirector负责检测机构质量体系管理的人员。3.0.1建筑工程隔震减震装置的检测应包括型式检验、出厂检验、进场复验、施工质量检测、运营及维护检测。4. 0.2隔震减震装置型式检验、出厂检验应
9、符合橡胶支座第3部分：建筑隔震橡胶支座GB20688.3、建筑隔震橡胶支座JGTlI8、建筑工程叠层橡胶隔震支座性能要求和检验标准DBJ53T-47、建筑消能阻尼器JGT209、建筑消能减震应用技术规程DBJ53/T-125等规程、标准的规定。3.0.3隔震减震装置进场复验时应按有关标准接收、流转、存储、留置或处理隔震减震装置样品，应有样品唯一性标识。3.0.4隔震减震装置进场复验应由建设单位委托具备相应资质的第三方检测机构进行，非建设单位委托的检测机构出具的检测报告不应作为工程质量验收依据。当复验结果不合格时，工程中不得使用。3.0.5隔震减震装置检测机构技术负责人应具有工程类专业高级及以上
10、技术职称；质量负责人应具有工程类专业中级及以上技术职称，且均具有5年以上质量检测工作经历；报告批准人应取得工程类专业中级及以上技术职称，经检测机构技术负责人授权且经资质许可机关考核确认；报告审核人应取得工程类专业中级及以上技术职称，经检测机构技术负责人授权。3.0.6隔震减震装置检测机构仪器设备应为自有设备，不得租用、借用。3. 0.7隔震减震装置检测机构与建设工程相关的建设、施工、监理单位，以及隔震减震装置供应单位不应有隶属关系或者其他利害关系。3.1 .8隔震减震装置检测机构应建立信息化管理系统，对检测业务受理、检测数据采集、检测信息上传、检测报告出具、检测档案管理等活动进行信息化管理，并
11、建立过程数据和结果数据、检测影像资料及检测报告记录与留存制度。信息化系统应预留可接入主管部门的数据接口。3.2 .9隔震减震装置检测机构应建立实时视频监控系统，对检测过程进行实时监控，能反映样品检测时的情况。3. 0.10实验室检测报告应包含下列内容：1检测报告名称；2委托单位名称、工程名称、工程地点；3报告的编号和每页及总页数的标识；4试样接收日期、检测日期及报告日期；5试样名称、生产单位、规格型号、代表批量；6试样的说明和标识等；7试样的特性和状态描述；8检测依据及执行标准；9检测数据及结论；10必要的检测说明和声明等；11检测、审核、批准人（授权签字人）不少于三级人员的签名；12取样单位
12、的名称和取样人员的姓名；13对见证试验，见证单位和见证人员的姓名；14检测机构的名称、地址及通信信息；15检测机构的有效印章。3.0.11现场检测报告应包含下列内容：1检测报告名称；2委托单位、建设单位、设计单位、施工单位及监理单位的名称；3委托单位委托检测的主要目的及要求；4工程概况，包括工程名称、结构类型、规模、施工日期、竣工日期及现状等;5抽样方案、检测数量；6检测项目的主要分类检测数据和汇总结果、检测结果；7检测照片；8结论及建议；9检测日期，报告完成日期；10要检测人、审核和批准人的签名；11检测机构的名称、地址和通信信息；12报告的编号和每页及总页数的标识。3.0.12隔震减震装置
13、检测技术档案应符合下列规定：1检测资料档案应包含检测委托合同、委托单、见证取样记录、检测原始记录、检测报告、影像资料、检测台账、检测结果不合格项目台账、检测设备档案、检测方案、其他与检测相关的重要文件等。2技术档案可是纸质文件或电子文件。电子文件应与相应的纸质文件材料一并归档保存。3技术档案的影像资料包括检测照片和视频，应能反映实时检测情况、清晰显示样品的规格、检测日期、检测时间等关键信息。4技术档案保管期限宜与建筑设计使用年限相同。4进场复验4.1 一般规定4.1.1 隔震减震装置安装所使用的钢板、型钢、预埋件、高强螺栓等连接部件应按照单位工程进行进场复验，抽样比例应符合钢结构工程施工质量验
14、收标准GB50205的规定。4.1.2 隔震减震装置安装所使用连接部件的连接焊缝应按照单位工程进行复验，抽样比例应符合钢结构工程施工质量验收标准GB50205的规定。4.1.3 隔震减震装置进场复验采用第三方见证检验方式进行。4.1.4 检测设备应具有产品合格证和检定或校准证书，且在计量检定或校准有效期内使用。4.1.5 隔震支座、黏弹性消能器力学性能检测试验环境温度宜为232。隔震减震装置尺寸偏差检测环境温度宜为235。4.1.6 用于极限剪切性能、耐火性能检测、拉伸性能检测的支座不得用于工程。屈曲约束支撑和金属屈服型消能器见证检验后不得用于工程；摩擦消能器、黏滞消能器（墙）、黏弹性消能器、
15、高阻尼橡胶消能器等产品疲劳性能检测后不得用于工程。4.2 仪器设备4. 2.1隔震减震装置力学性能检测设备的安装及工作环境要求应符合下列规定：X温度Ioe35C,波动不大于2/h；2相对湿度不大于80%（不结露）；3无明显电磁场干扰；4无冲击、无震动周围无腐蚀性介质；5试验机周围应留有试验操作和维修空间。4.2.2隔震装置力学性能检测设备应符合下列规定：1加载波形可为正弦波或三角波，加载频率应不小于0.001Hz；当需进行剪应变加载频率相关性试验时，最大加载频率应不小于2Hz；2压力传感器的准确度应优于或等于0.5级，最大试验荷载对应的测量值宜控制在全量程的20%80%范围内；3位移传感器测量误差不应大于0.1%FS,分度值/分辨力应优于或等于0.01mm；4摩擦摆最大加载速度应不低于15Omm/S；5恒定压力下施加剪切位移测定支座的剪切性能，恒定压力允许偏差为10
