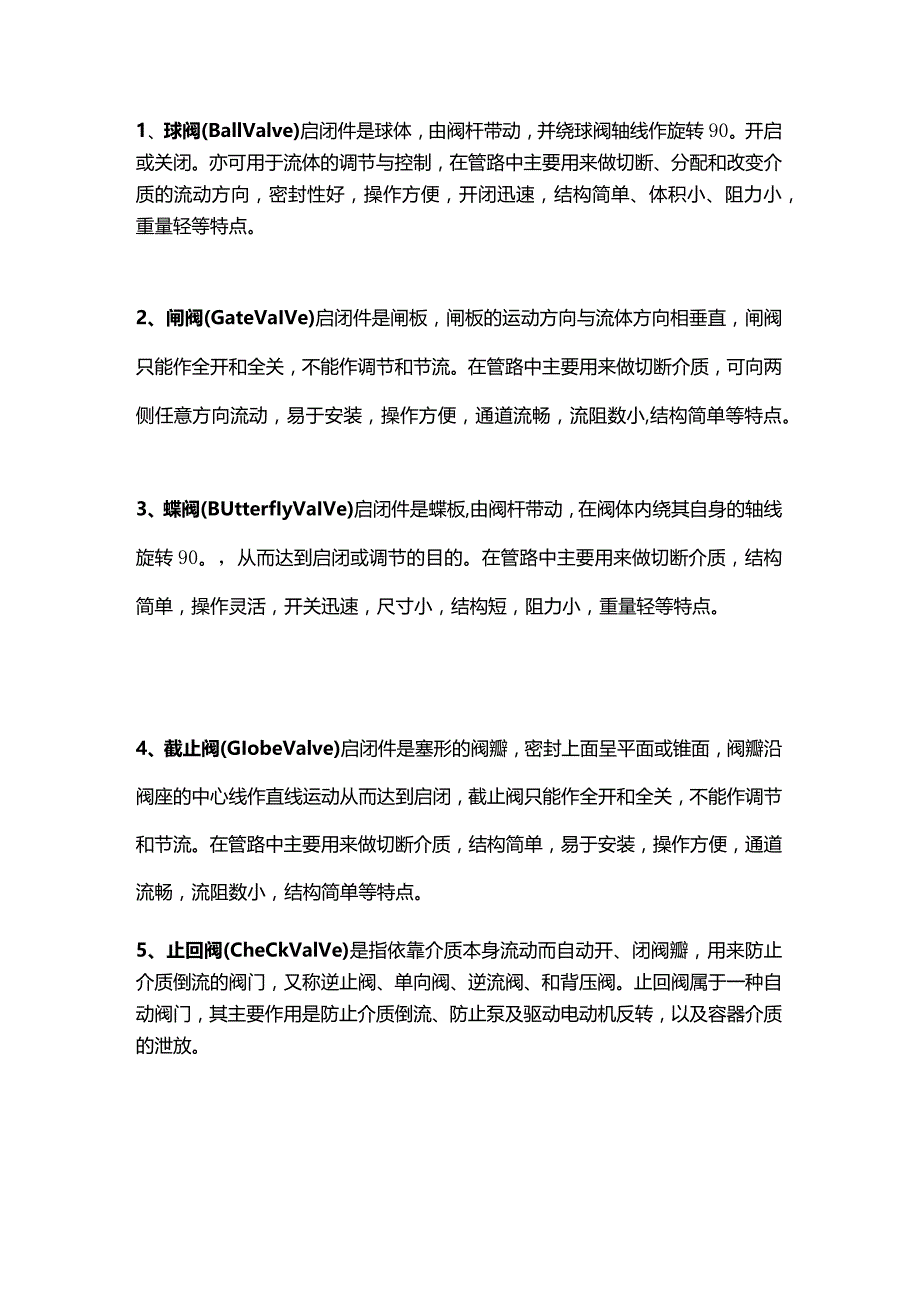

1、1、球阀(BallValve)启闭件是球体，由阀杆带动，并绕球阀轴线作旋转90。开启或关闭。亦可用于流体的调节与控制，在管路中主要用来做切断、分配和改变介质的流动方向，密封性好，操作方便，开闭迅速，结构简单、体积小、阻力小，重量轻等特点。2、闸阀(GateVaIVe)启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。在管路中主要用来做切断介质，可向两侧任意方向流动，易于安装，操作方便，通道流畅，流阻数小,结构简单等特点。3、蝶阀(BUtterfIyVaIVe)启闭件是蝶板,由阀杆带动，在阀体内绕其自身的轴线旋转90。，从而达到启闭或调节的目的。在管路中主要用

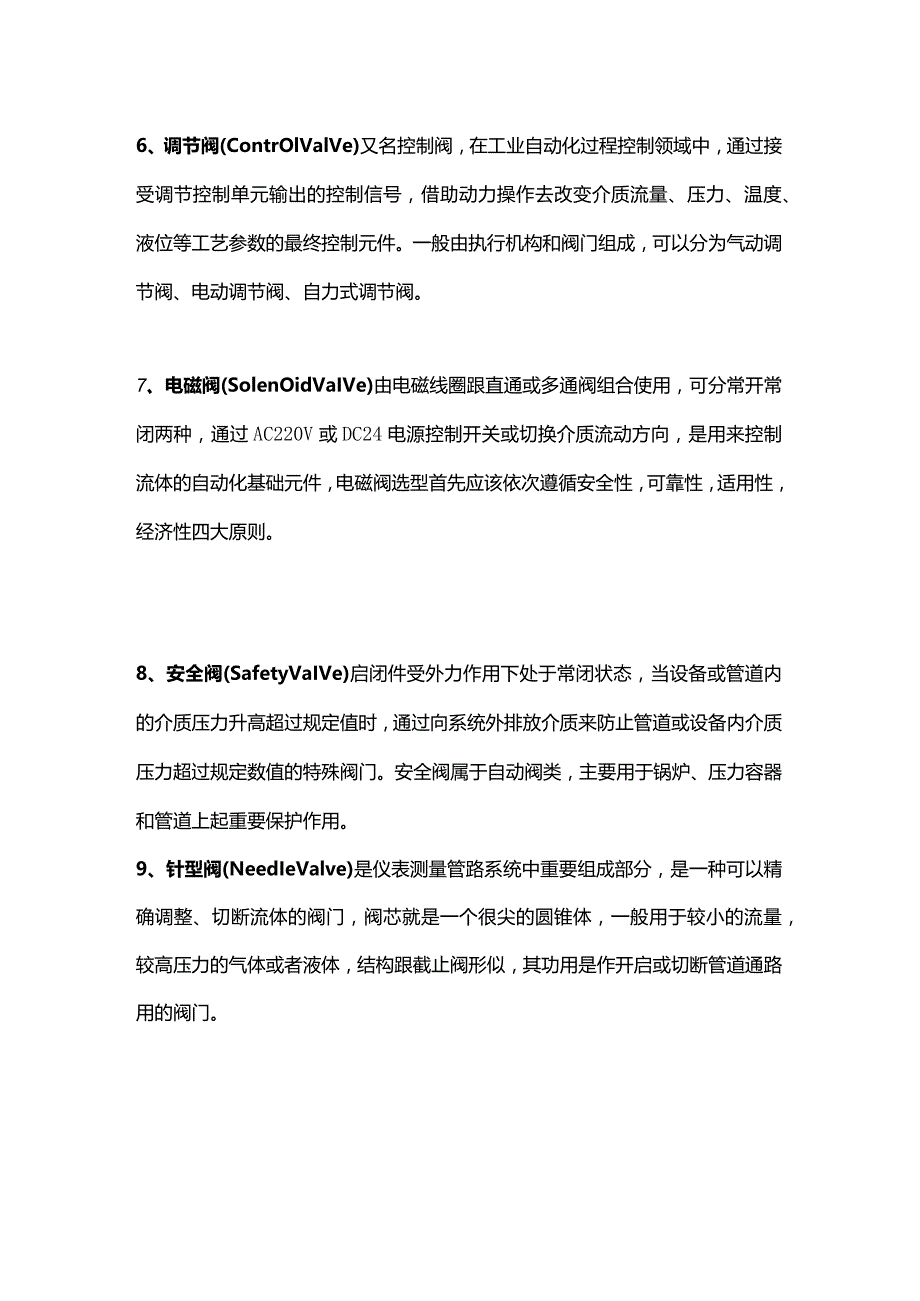

2、来做切断介质，结构简单，操作灵活，开关迅速，尺寸小，结构短，阻力小，重量轻等特点。4、截止阀(GIobeValve)启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动从而达到启闭，截止阀只能作全开和全关，不能作调节和节流。在管路中主要用来做切断介质，结构简单，易于安装，操作方便，通道流畅，流阻数小，结构简单等特点。5、止回阀(CheCkValVe)是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。6、调节阀(ContrOlValVe
3、)又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成，可以分为气动调节阀、电动调节阀、自力式调节阀。7、电磁阀(SolenOidVaIVe)由电磁线圈跟直通或多通阀组合使用，可分常开常闭两种，通过AC220V或DC24电源控制开关或切换介质流动方向，是用来控制流体的自动化基础元件，电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则。8、安全阀(SafetyVaIVe)启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来

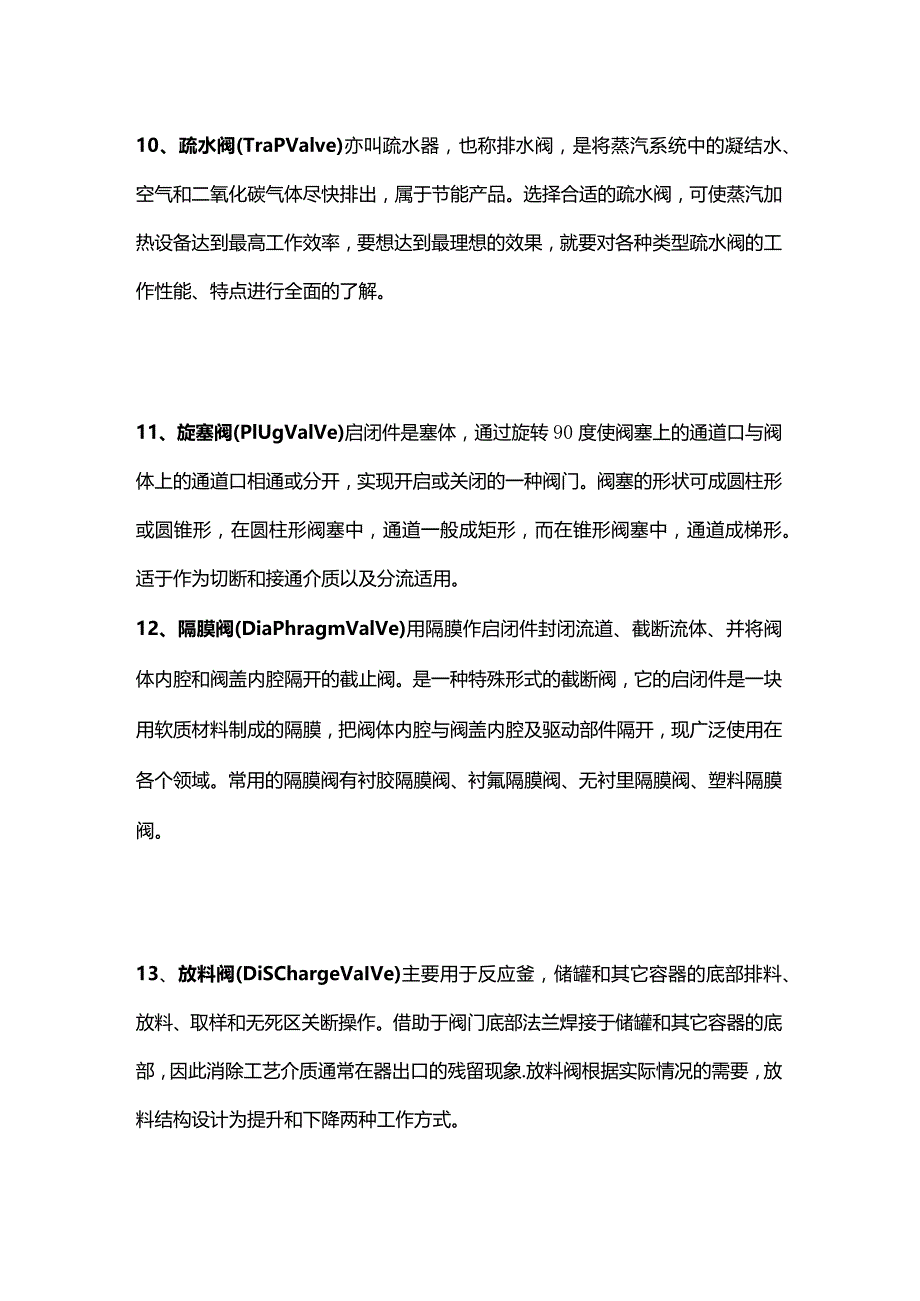

4、防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上起重要保护作用。9、针型阀(NeedIeValve)是仪表测量管路系统中重要组成部分，是一种可以精确调整、切断流体的阀门，阀芯就是一个很尖的圆锥体，一般用于较小的流量，较高压力的气体或者液体，结构跟截止阀形似，其功用是作开启或切断管道通路用的阀门。10、疏水阀(TraPValve)亦叫疏水器，也称排水阀，是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出，属于节能产品。选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率，要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。11
5、、旋塞阀(PlUgValVe)启闭件是塞体，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形，在圆柱形阀塞中，通道一般成矩形，而在锥形阀塞中，通道成梯形。适于作为切断和接通介质以及分流适用。12、隔膜阀(DiaPhragmValVe)用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。13、放料阀(DiSChargeVaIVe)主要
6、用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在器出口的残留现象.放料阀根据实际情况的需要，放料结构设计为提升和下降两种工作方式。14、排气阀(EXhaUStValve)用于流体管路系统中作为排气作用，在输水过程中，空气在水中不断地释放出来，形成空气袋，使输水变得困难，当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，这时排气阀通过浮球杠杆原理开始工作排气。15、呼吸阀(BreathingValve)用于储罐气压平衡，减少介质挥发的安全节能产品，其原理是利用正负压阀盘的重量来控制储罐的排气正
7、压和吸气负压；确保罐内的压力不再继续下降或上升，让罐内与罐外的气压平衡，是保护储罐的安全装置。16、过滤器(FilterVaIVe)是输送介质管道上不可缺少的一种装置，当介质中杂质太多，会影响设备运行的情况下，根据杂质的细粗来选择滤网目数大小，通过滤网将杂质过滤出来，确保后方设备的正常运行，当需要清洗时，只要将可拆卸的滤筒取出，清洗后重新装入即可，因此，使用维护极为方便。17、阻火器(FIameArrester)用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻止传播火焰(爆燃或爆轰)通过的装置,由阻火芯、阻火器外壳及附件构成。18、角座阀
8、(COrnerValve)广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。19、平衡阀(BalanceVaIVe)在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设平衡阀，用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡，是一种特殊功能的阀门。20、排污阀(BlOWdOWnValVe)是由闸门演变而来的，利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。排污
9、阀不仅结构简单、密封性好，而且体积小、重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。21、排泥阀(SlUdgeDischargeVaIve)是一种由液压源或气动源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。配用手动换方阀或电磁阀可远距离控制排泥阀开关。22、切断阀(CUt-OffVaIve)是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成。接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。23、减压阀(RedUCingValve)是
10、通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。24、管夹阀(PinChVaIVe)又称为夹管阀、气囊阀、箍断阀由上下铸铁、铝合金、不锈钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下往板、压缩管套、进行关闭，反之即行开启。25、柱塞阀(PlUngerValVe)柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成，通过阀杆带动柱塞在孔架中间上下往复运动来
11、完成阀门的开启与关闭功能。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。26、底阀(BOttomValVe)由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。27、视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。28、法兰（FIange）又叫法兰凸缘盘或突缘。法兰是轴与轴之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。29、水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。
