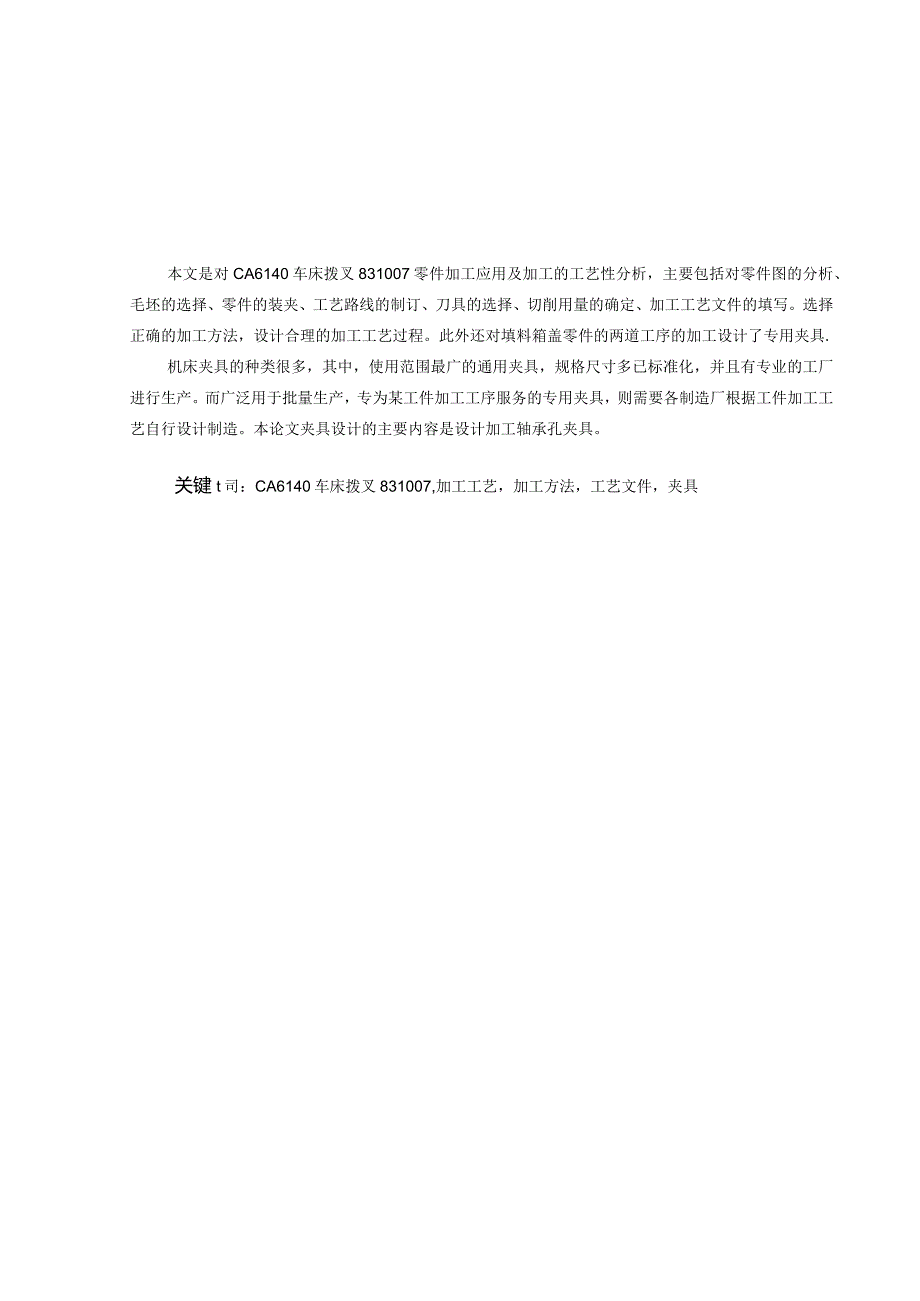

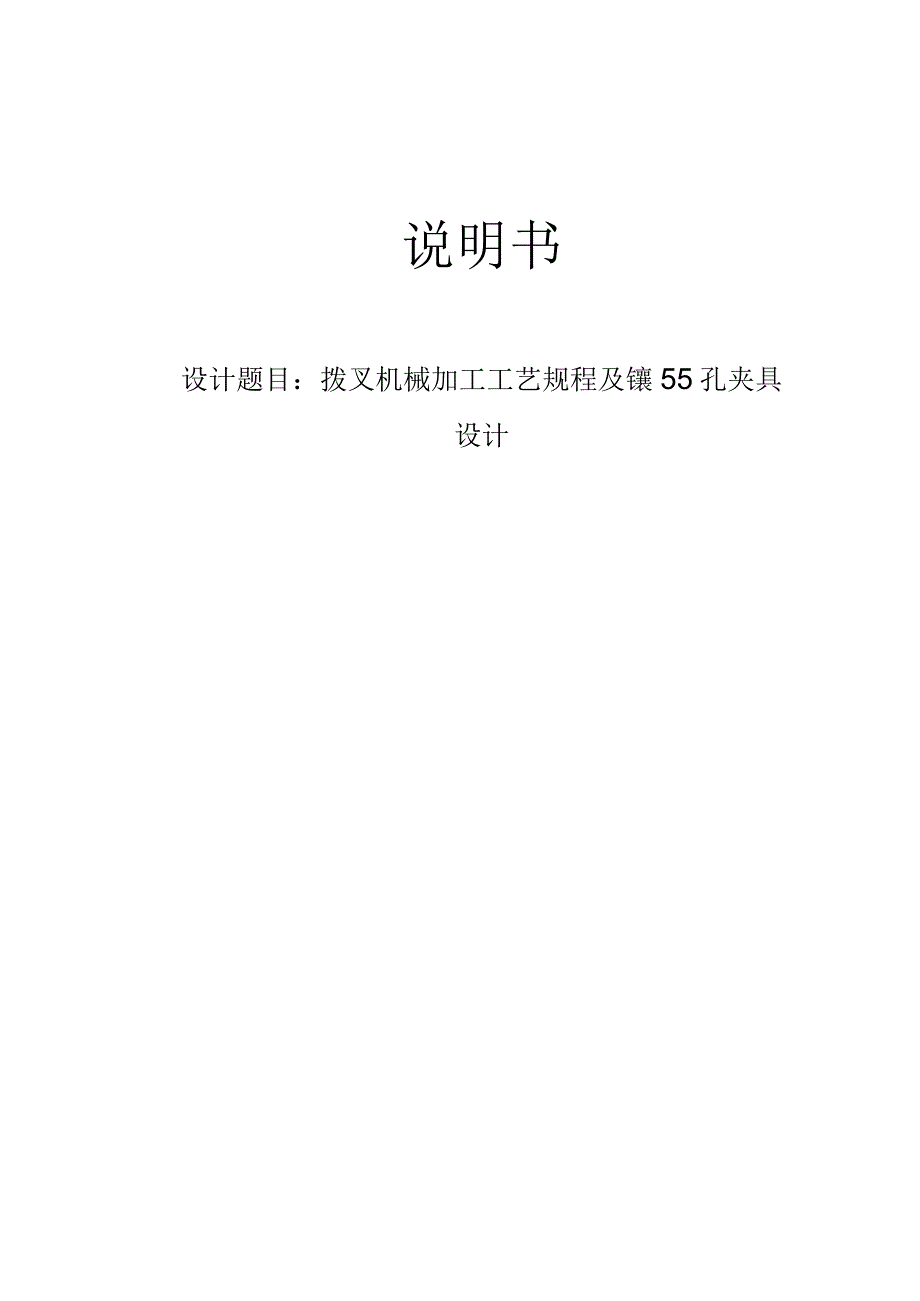

1、说明书设计题目：拨叉机械加工工艺规程及镶55孔夹具设计本文是对CA6140车床拨叉831007零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对填料箱盖零件的两道工序的加工设计了专用夹具.机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计加工轴承孔夹具。关键t司：CA6140车床

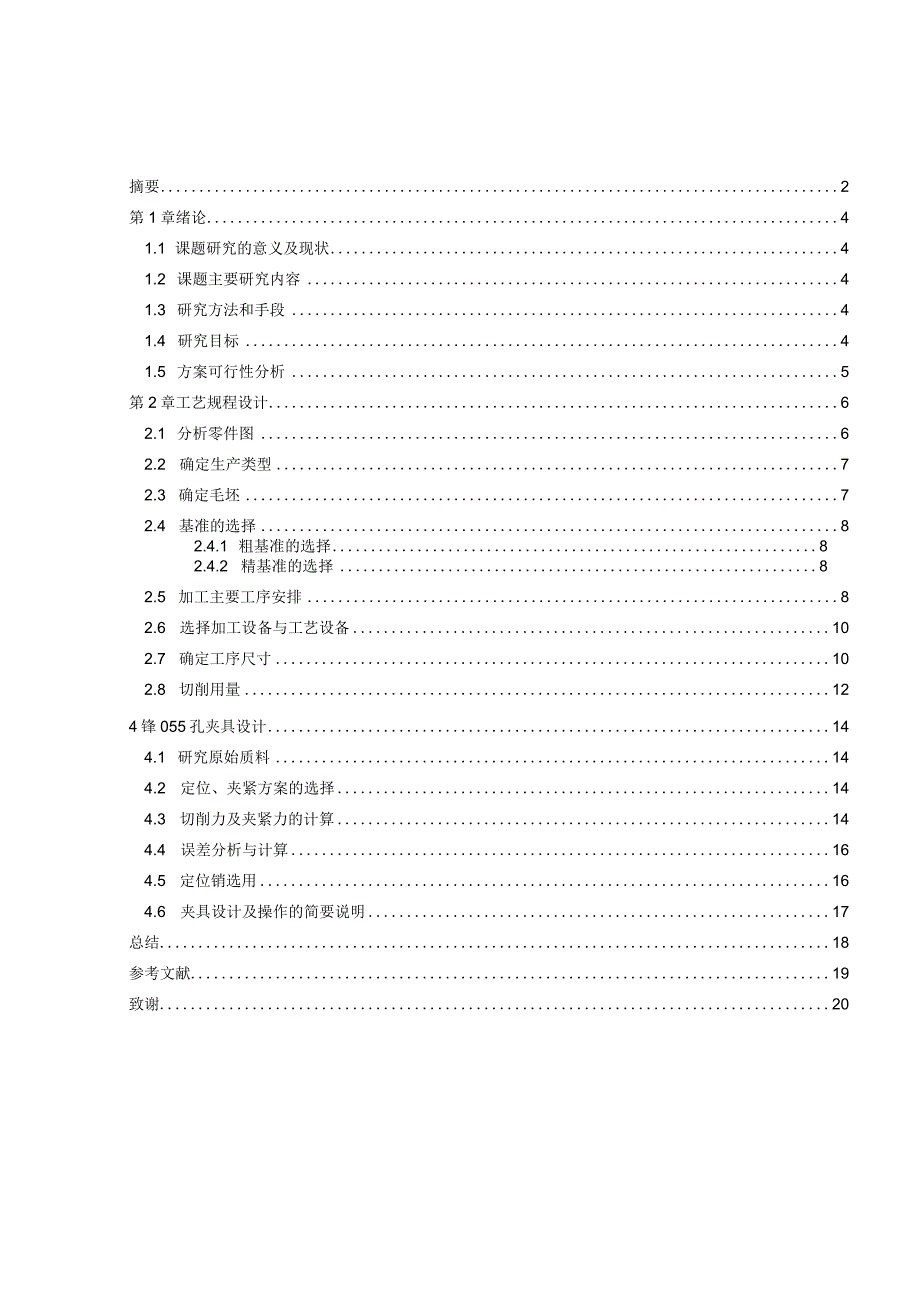

2、拨叉831007,加工工艺，加工方法，工艺文件，夹具摘要2第1章绪论41.1 课题研究的意义及现状41.2 课题主要研究内容41.3 研究方法和手段41.4 研究目标41.5 方案可行性分析5第2章工艺规程设计62.1 分析零件图62.2 确定生产类型72.3 确定毛坯72.4 基准的选择82.4.1 粗基准的选择82.4.2 精基准的选择82.5 加工主要工序安排82.6 选择加工设备与工艺设备102.7 确定工序尺寸102.8 切削用量124锋055孔夹具设计144.1 研究原始质料144.2 定位、夹紧方案的选择144.3 切削力及夹紧力的计算144.4 误差分析与计算164.5 定位销
3、选用164.6 夹具设计及操作的简要说明17总结18参考文献19致谢20第1章绪论1.1 课题研究的意义及现状当前，我国中小零部件机械产业正处于稳步发展的成熟期，国外进口设备一统天下的局面已经结束，国产零部件机械已经成为主力。主要表现如下：一、国产机械的技术水平已接近或达到世界先进水平，大规模靠引进技术发展的时代已经结束，吸收、学习国外先进技术的渠道和方法大为增强，自身开发能力大大提升，大型机械开发周期一般不超过一年。二、行业格局发生很大变化。一是国外著名的机械企业纷纷在中国建厂，改变了机械生产企业的结构。它们在机械方面具有雄厚的技术和经济实力，代表着世界领先水平，今后将对中国机械行业的生产格
4、局产生深远影响。其在产品开发、制造及知识产权保护等许多方面给中国企业提供了学习机会。二是国内著名大企业成功介入机械产品的生产，并向多品种方向发展，凭借大厂在经验、技术、经济、制造方面的实力，其机械产品在销售市场上己经占据了主导地位。这些变化，极大增强了我国机械行业的实力，对中小企业的发展也有很大影响。三、一批民营中小企业迅速成长壮大，规模和技术实力大增。尚存问题有待解决。在看到我国零部件机械行业获得长足发展的同时，一些潜在的问题也不容忽视。首先，我国多数机械企业规模偏小，抵抗风险能力有限，回款率低，流动资金不足。其次，也如同其他产品一样，我国零部件机械存在着科技投入不足、创新能力偏低等问题。对
5、基本研发的投入很少，采用挖人才、“偷”技术的方式很普遍。所以各家的产品都是大同小异，很少有标志性的技术，原始创新很少。第三，零部件机械厂家正面临着水、电、钢材等原材料持续上涨的压力，利润损失较大，不利于进一步扩大生产。第四，对出口欧洲、美国等发达国家和地区的产品，由于不熟悉其市场准入和标准，经常遭遇“专利门槛”问题，对产品出口产生不利影响。认清趋势促进发展。针对上述问题，相关企业要重视创新，主动加大科技投入；树立尊重知识、保护知识产权的法律意识；企业对技术骨干要有留人和防挖办法；可在市场接受的范围内，适当进行涨价，以促进生产发展。1.2 课题主要研究内容轴承座零件的分析包括：零件用途、安装使用
6、、零件图的加工工艺、材料毛坯以及技术要求等的分析。确定加工方法，填写加工工艺过程。1、依据国家有关标准，JB/T2562-2007,对开式四螺柱正滑动轴承座型式与尺寸，JB/T2564-2007,滑动轴承座技术条件等，根据需要标注轴承座装配图的尺寸公差、形位公差等；2、根据轴承座的装配图，画出轴承座上盖和底座的零件图。根据需要标注零件表面的尺寸公差、形位公差和粗糙度等；3、综合运用所学知识，参考有关资料，按大批生产，安排产品的加工工艺；设计加工轴承孔夹具。1.3 研究方法和手段（1）调研、消化原始资料；收集整理有关机械零件设计、装配工艺、机械加工工艺、制造技术等有关资料，供设计时使用；消化零件
7、制件图，了解零件的用途，分析零件的工艺性、尺寸精度等技术要求；分析工艺资料，了解所用材料性能、零件特性以及工艺参数。（2）完成轴承座的零件图及装配图；（3）确定工艺方案，制定加工工艺文件；（4）设计加工轴承孔夹具；（5）完成零件图及多轴头装配图的制作。1.4 研究目标通过课题的设计锻炼和培养自己的工艺文件的编制能力，熟悉常用材料的使用性能，正确选用材料；掌握夹具设计的基本方法和机械零部件设计的基本程序和方法；掌握机械加工工艺的制定过程，对一般的制造过程和方法有初步的了解，了解常用的零部件设计软件，并能熟练运用二维及三维软件进行设计。定的机械加工工艺所加工的产品能达到图纸的各项技术要求。使自己在
8、大学四年所学的知识得到全面总结和巩固，对以前所学的知识得以温故而知新，更好的掌握学过的知识，为将来的工作奠定一个良好基础。1.5 方案可行性分析D查阅相关文献，搜集有关资料。2）了解轴承座的结构以及工作原理的了解，并了解夹具的结构；3）通过老师指导,同学讨论确定方案。4）根据国家有关标准，设计产品第2章工艺规程设计2.1 分析零件图(一)零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。(二)零件的工艺分析1、零件选用材料为HT200,俗称灰口铸铁。灰铸铁生产工艺简单，铸造性能优良，但
9、塑性较差，脆性高，不适合磨削。2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔50H13的上下端面与孔22H7的垂直度公差等级为9-10级。表面粗糙度为RaW3.2um。加工时应以上端面与孔622H7的内表面为基准。又由于上端面须加工，根据“基准先行”的规则，故应先加工上端面，再加工孔O22H7,最后加工孔650H13的上下端面。(2)、尺寸30、20、65、650、670都有其公差要求，加工时需要保证这些尺寸。使其满足30-0.2/02O-o2d765-0.1950o*0-4670o*0-46O(3)、622H7孔内表面RaWL6,需要进行精锐。670H13孔内表面RaW6.
10、3,铳端面时就可以保证。20H13内孔表面Ra3.2只需半精馍即可。(4)、M8的孔只需要钻孔与攻丝，可放在后期工序中。(5)、8锥销孔只要求加工一半，故可以与M8孔同时钻出。(6)、花键方向保持与图样一致。两件铸在一起表面应无夹渣、气孔。根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证。2.2 确定生产类型已知零件每年的生产量为100,OOO件，质量为LoKg,可确定其生产类型为大批生产。故初步确定工艺安排的基本倾向为：加工过程划分阶段；工艺适当集中；加工设备已通用设备为主；大量采用专用工装。2.3 确定毛坯选择
11、毛坯时候应该考虑一下几点因素：2.4 零件的力学性能要求：相同的材料采用不同的毛坯制造方法，其力学性能有所不同。离心浇注的铸件、压力浇注的铸件、金属型浇注的铸件、砂型浇筑的铸件，其力学性能一次递减。(2)零件的结构形状和外廓尺寸：直径相差不大的阶梯轴宜采用棒料，相差较大时宜采用锻件；形状复杂、力学性能要求不高可采用铸钢件，形状复杂和薄壁的毛坯不宜采用金属型铸造；尺寸较大的毛坯不宜采用模锻、压铸和精铸，多采用砂型铸造和自由锻造；外形复杂的小零件宜采用精密锻造方法，以避免机械加工。(3)生产纲领和批量：生产纲领大时宜采用高精度和高生产率的毛坯制造方法，生产纲领小时宜采用设备投资小的毛坯制造方法。(
12、4)现场生产条件要求：现场生产条件和发展应经过技术经济分析和论证。经过分析考虑，零件材料选取HT200,由于零件结构一般，生产类型为中、小批生产，在机床运行过程中所受冲击不大，力学性能要求不高，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，零件属于中批生产，零件的轮廓尺寸不大，根据参考文献8中表3-1选择金属型浇注铸件毛坯。查机械制造工艺设计简明手册第41页表2.2-5,选用铸件尺寸公差等级为9级.这对提高生产率，保证产品质量有帮助。此外为消除残余应力还应安排人工时效。1、确定毛坯种类根据零件材料确定毛坯为铸件。并依其结构形状、尺寸大小和生产类型，毛坯的铸造方法选用金属模机械砂型。
13、根据表15-5铸件尺寸公差等级采用CT9级。2、确定铸件余量及形状根据表15-7,取加工余量为MA-G级。查表15-8确定各表面的铸件机械加工余量。铸件的分型面选择及各加工表面铸件机械加工余量见下表：rn表面代号基本尺寸(mm)加工余量等级加工余量(mm)说明rfiTl40H3.5顶面，降一级，单侧加工11T270H3.0顶面，单侧加工T370H3.0底面，单侧加工Dl22H1.0孔径过小，保证铸造，余量减小D250H3.0孔，降一级，双侧加工D370Jl3.0孔，降一级，单侧加工D470H3.0孔，降一级，单侧加工3、画零件毛坯图(图附后)2.5 基准的选择定位选择是工艺规程设计中重要的工作
14、之一，定位选择的正确与合理可以使加工质量得到保证，生产率得以提高，否则加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法进行。2.5.1 粗基准的选择选择粗基准时，主要要求保证各加工面有足够的余量，使加工面与不加工面间的位置符合图样要求，并特别注意要尽快获得精基面。(1)加工轴承座上盖时应选择上盖螺栓孔的上表面为粗基准，加工上盖分合面。我选择粗基准的根据如下：选择上盖螺栓孔的上表面为基准，能保证轴承座上盖其他表面加工余量小二均匀，符合选择重要表面为粗基准的原则；轴承座上盖只有螺栓孔上表面不需要进行加工，符合选择不加工表面为粗基准的原则；制造毛坯的时候上表面的加工余量留的最少
15、，符合选择加工余量量最小的表面为粗基准的原则；上表面能满足方便定位、加紧的需求，符合选择较为平整光洁、加工面积较大的表面为粗基准的原则；螺栓孔上表面只用一次，加工出精基准面就不需要使用，符合粗基准在同一尺寸方向上只能使用一次的原则。(2)按照粗基准的选择原则，同理我们可以选择出轴承座底座的底孔的上表面为粗基准，加工底座的底面。2.5.2 精基准的选择精基准的选择应从保证零件加工精度出发，同时考虑装夹方便、夹具结构简单。(1)选择上盖的分合面为精基准，加工上盖端面和气压杯螺纹孔的上表面。我选择精基准的根据如下：精基准的以“基准重合”、“基准统一”、“自为基准”、“互为基准”为选择原则，并且需要保证工件定位精准、加紧可靠、操作方便。选择上盖的分合面为精基准可以简化操作，能够准确定位,加紧可靠，满足加工表面对设计基准的相对位置精度要求，方便加工其他表面。(2)按照精基准的选择原则，选择轴承座底座的底面为精基准，加工底座的端面及内孔分合面。(3)按照精基准的选择原则，选择轴承座的底面与为精基准，
