《机械制造技术课程设计-钳座加工工艺及钻2-M10螺纹孔夹具设计.docx》由会员分享,可在线阅读,更多相关《机械制造技术课程设计-钳座加工工艺及钻2-M10螺纹孔夹具设计.docx(37页珍藏版)》请在第壹文秘上搜索。

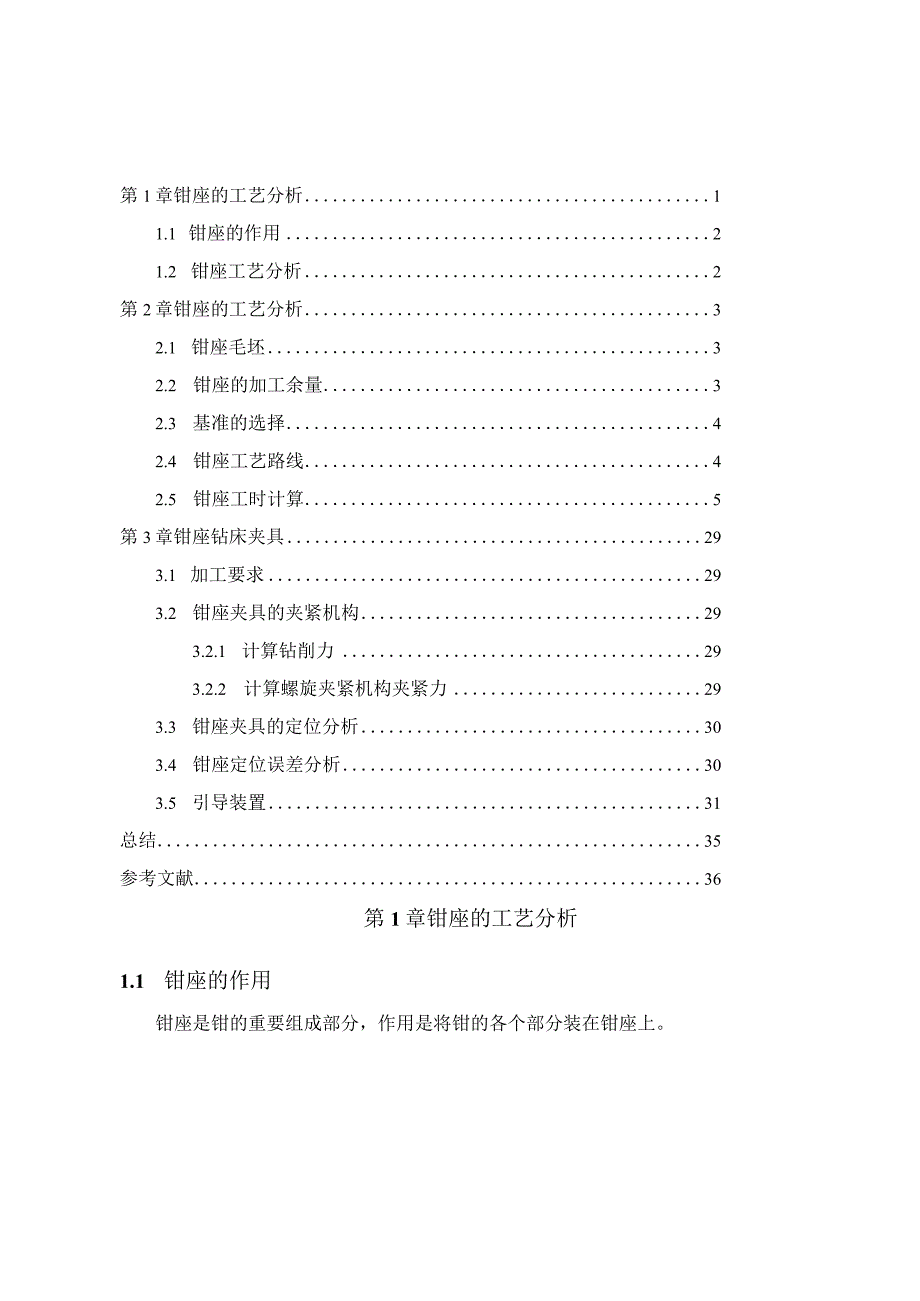

1、第1章钳座的工艺分析11.1 钳座的作用21.2 钳座工艺分析2第2章钳座的工艺分析32.1 钳座毛坯32.2 钳座的加工余量32.3 基准的选择42.4 钳座工艺路线42.5 钳座工时计算5第3章钳座钻床夹具293.1 加工要求293.2 钳座夹具的夹紧机构293.2.1 计算钻削力293.2.2 计算螺旋夹紧机构夹紧力293.3 钳座夹具的定位分析303.4 钳座定位误差分析303.5 引导装置31总结35参考文献36第1章钳座的工艺分析1.1 钳座的作用钳座是钳的重要组成部分,作用是将钳的各个部分装在钳座上。1.2 钳座工艺分析1 .钳座底面,粗糙度Ral.62 .钳座上端面,粗糙度Ra

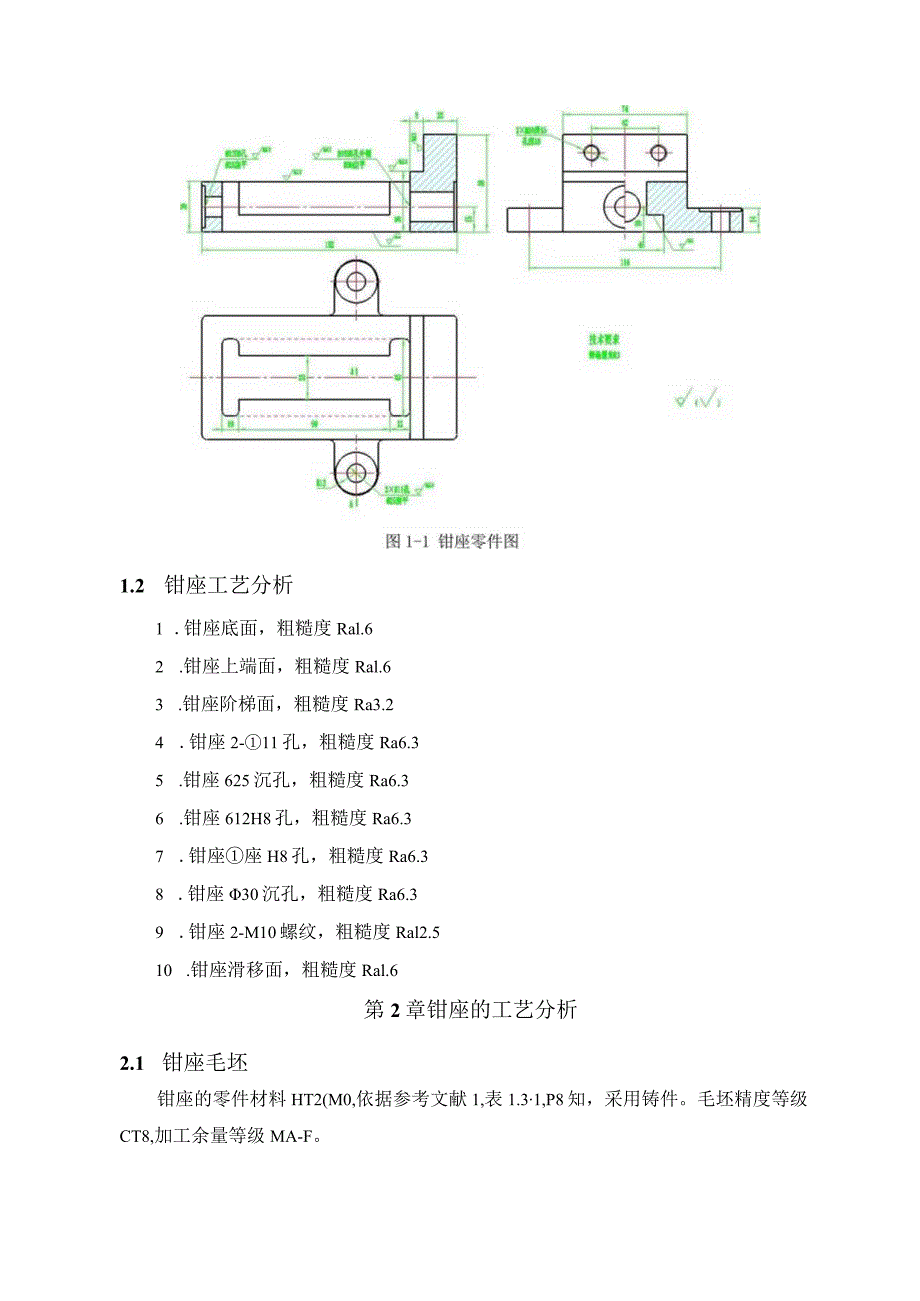

2、l.63 .钳座阶梯面,粗糙度Ra3.24 .钳座2-11孔,粗糙度Ra6.35 .钳座625沉孔,粗糙度Ra6.36 .钳座612H8孔,粗糙度Ra6.37 .钳座座H8孔,粗糙度Ra6.38 .钳座30沉孔,粗糙度Ra6.39 .钳座2-M10螺纹,粗糙度Ral2.510 .钳座滑移面,粗糙度Ral.6第2章钳座的工艺分析2.1 钳座毛坯钳座的零件材料HT2(M0,依据参考文献1,表1.31,P8知,采用铸件。毛坯精度等级CT8,加工余量等级MA-F。2.2 钳座的加工余量由上述资料,再根据参考文献1表2.2-4、表L4-6、表1.4-7和表1.4-8,查出钳座端面、孔和螺纹的加工余量如下

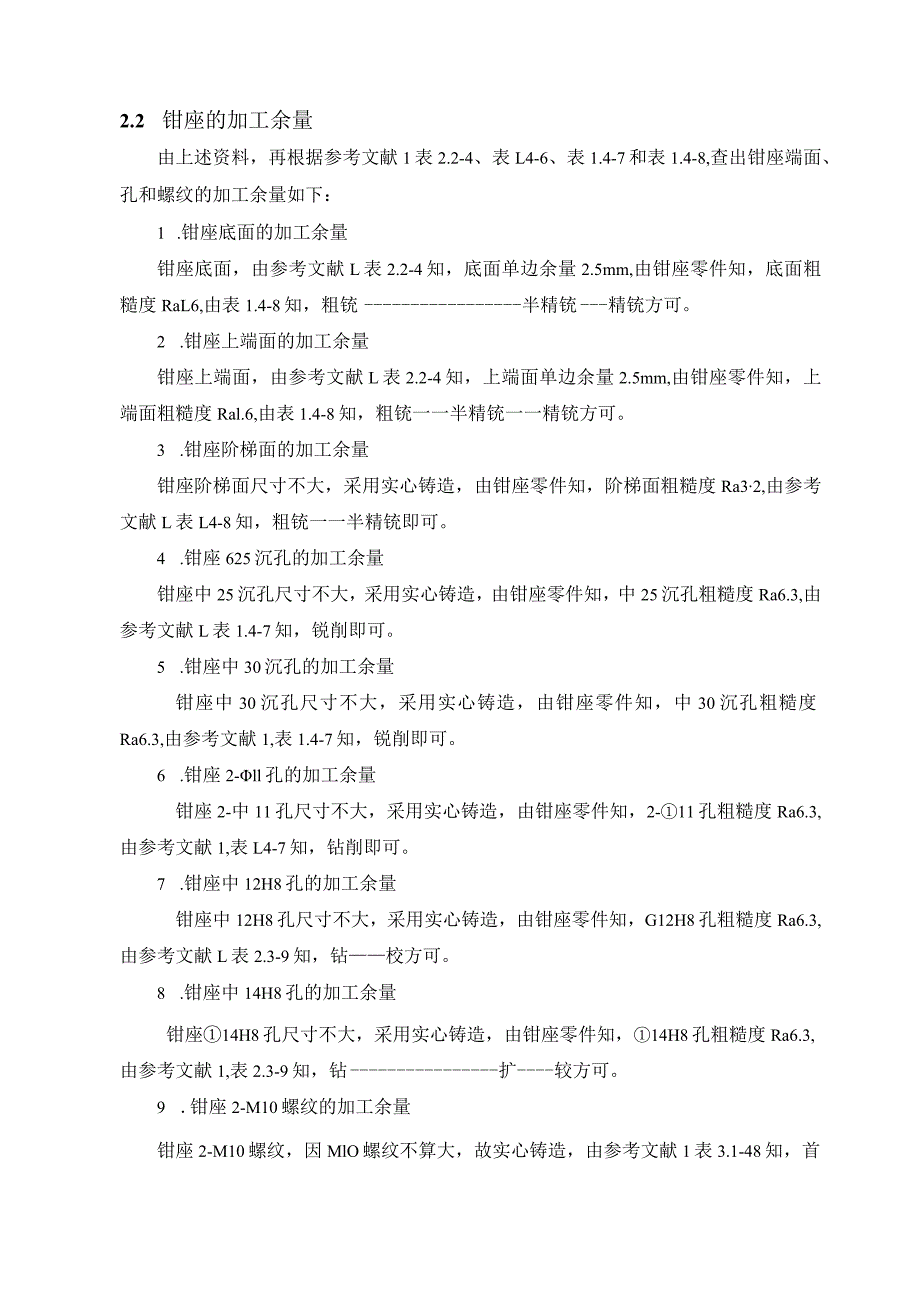

3、:1 .钳座底面的加工余量钳座底面,由参考文献L表2.2-4知,底面单边余量2.5mm,由钳座零件知,底面粗糙度RaL6,由表1.4-8知,粗铳半精铳精铳方可。2 .钳座上端面的加工余量钳座上端面,由参考文献L表2.2-4知,上端面单边余量2.5mm,由钳座零件知,上端面粗糙度Ral.6,由表1.4-8知,粗铳一一半精铳一一精铳方可。3 .钳座阶梯面的加工余量钳座阶梯面尺寸不大,采用实心铸造,由钳座零件知,阶梯面粗糙度Ra32,由参考文献L表L4-8知,粗铳一一半精铳即可。4 .钳座625沉孔的加工余量钳座中25沉孔尺寸不大,采用实心铸造,由钳座零件知,中25沉孔粗糙度Ra6.3,由参考文献L

4、表1.4-7知,锐削即可。5 .钳座中30沉孔的加工余量钳座中30沉孔尺寸不大,采用实心铸造,由钳座零件知,中30沉孔粗糙度Ra6.3,由参考文献1,表1.4-7知,锐削即可。6 .钳座2-ll孔的加工余量钳座2-中11孔尺寸不大,采用实心铸造,由钳座零件知,2-11孔粗糙度Ra6.3,由参考文献1,表L4-7知,钻削即可。7 .钳座中12H8孔的加工余量钳座中12H8孔尺寸不大,采用实心铸造,由钳座零件知,G12H8孔粗糙度Ra6.3,由参考文献L表2.3-9知,钻校方可。8 .钳座中14H8孔的加工余量钳座14H8孔尺寸不大,采用实心铸造,由钳座零件知,14H8孔粗糙度Ra6.3,由参考文

5、献1,表2.3-9知,钻扩较方可。9 .钳座2-M10螺纹的加工余量钳座2-M10螺纹,因MlO螺纹不算大,故实心铸造,由参考文献1表3.1-48知,首先钻MlO螺纹底孔8.5,再攻Mlo螺纹。10 .钳座滑移面的加工余量钳座滑移面尺寸不大,采用实心铸造,由钳座零件知,滑移面粗糙度RaI.6,由参考文献L表L4-8知,粗铳一一半精铳一一精铳方可。图2-1钳座毛坯图2.3 基准的选择1 .依据粗基准的选择原则知,钳座的粗基准为上端面。2 .依据精基准的选择原则知,钳座的精基准为底面及2-中11孔。2.4钳座工艺路线工序01:铸造工序02:时效处理以消除内应力工序03:粗铳底面152x74端面;粗

6、铳底面两凸耳工序04:粗铳上端面;半精铳上端面工序05:半精铳底面152x74端面;半精铳底面两凸耳;精铳底面152x74端面;精铳底面两凸耳工序06:精铳上端面工序07:粗铳阶梯面;半精铳阶梯面工序08:刮平25孔;钻211孔工序09:刮平30;钻孔至17;扩17孔至17.85;钱17.85孔至18H8工序10:刮平工25孔;钻孔至011.8;一11.8孔至12H8工序11:钻2xM10螺纹底孔85攻2xM10螺纹工序12:粗铳滑移面;半精铳滑移面;精铳滑移面工序13:钳工去毛刺工序14:检验至图纸要求并入库2.4 钳座工时计算工序03:粗铳底面底面152x74端面;粗铳底面两凸耳工步一:粗

7、铳底面152x74端面粗铳底面152x74端面选择在立式铳床K52K上加工,故设计时必须考虑铳削的四个要点:1 .切削速度dnV=c1000由钳座知,底面152x74端面粗糙度Ral.6,需要经过粗铳半精铳精铳方可,切削深度2.5,现粗加工余量安排2.0,半精加工余量0.4,精加工余量0.1,选用40端铳刀,齿数Z=3。由参考文献1,P160,表4.2-36知,主轴转速取n=475rminvt.=W/?/1000=3.1440475/1000m/min60mmin2 .进给量在加工HT20-40之类的加工材料时,其强度及硬度可能比一般铸铁还要高些,可是它的冷硬,有粘刀倾向,导热性差,铳刀磨损严

8、重,因此,九/直应比一般钢材时低些。由参考文献1,立式铳床X52参数知力=0.25mzfM.=fzzn=0.253475mm/min=356.25mm/minP161,表4.2-37知,fM,=375mmmin3 .粗铳底面152x74端面的工时计算基本时间又称机动时间,可按基本时间表3.78表3.84的有关公式计算端铳刀主偏角为90,公式如下:片/+*JMzZ1=O.5J-Q(J-Co)+(1-3)CO=(0.030.05)dl2=3-5C0=(O.O3-O.O5)d=(1.22.0)mmmm1=0.5d-Q(J-C0)+(13)=0.5X40-1.5(40-1.5)+(13)(13.415

9、.4)Tj =(152+14,5h42)min0.9()9min375工步二:粗铳底面两凸耳粗铳底面两凸耳选择在立式铳床K52K上加工,故设计时必须考虑铳削的四个要点:4 .切削速度dnV=c1000由钳座知,底面两凸耳粗糙度Ral.6,需要经过粗铳一一半精铳一一精铳方可,切削深度2.5,现粗加工余量安排2.0,半精加工余量0.4,精加工余量0.1,选用中40端铳刀,齿数Z=3。由参考文献1,P160,表4.2-36知,主轴转速取n=475rminvt.=W/?/1000=3.1440475/1000m/min60mmin5 .进给量在加工HT20-40之类的加工材料时,其强度及硬度可能比一般

10、铸铁还要高些,可是它的冷硬,有粘刀倾向,导热性差,铳刀磨损严重,因此,九/直应比一般钢材时低些。由参考文献1,立式铳床X52参数知力=0.25mzfM.=fzzn=0.253475mm/min=356.25mm/minP161,表4.2-37知,fM,=375mmmin6 .粗铳底面两凸耳的工时计算基本时间又称机动时间,可按基本时间表3.78表3.84的有关公式计算端铳刀主偏角为90,公式如下:片/+*JMzZ1=O.5J-Q(J-Co)+(1-3)CO=(0.030.05)dl2=3-5C0=(O.O3-O.O5)d=(1.22.0)mm1=0.5d-Q(J-C0)+(13)=0.5X40-

11、1.5(40-1.5)+(13)(13.415.4)mmTj =1+2,=(26+14.5+4x2)mhss397minfM375工序04:粗铳上端面;半精铳上端面工步一:粗铳上端面粗铳上端面选择在立式铳床K52K上加工,故设计时必须考虑铳削的四个要点:1 .切削速度dnV=c1000由钳座知,上端面粗糙度Ral.6,需要经过粗铳一一半精铳一一精铳方可,切削深度2.5,现粗加工余量安排2.0,半精加工余量0.4,精加工余量0.1,选用40端铳刀,齿数Z=3。由参考文献1,P160,表4.2-36知,主轴转速取n=475r/minvc=W/?/1000=3.1440475/1000m/min60

12、m/min2 .进给量在加工HT20-40之类的加工材料时,其强度及硬度可能比一般铸铁还要高些,可是它的冷硬,有粘刀倾向,导热性差,铳刀磨损严重,因此,九/直应比一般钢材时低些。由参考文献1,立式铳床X52参数知力=0.25mmzfM.=fzzn=0.253475mm/min=356.25mm/minP161,表4.2-37知,=375mmmin3 .粗铳上端面的工时计算基本时间又称机动时间,可按基本时间表3.78表3.84的有关公式计算端铳刀主偏角为90,公式如下:片/+*JMzZ1=O.5J-Q(J-Co)+(1-3)CO=(0.030.05)dl2=3-5C0=(O.O3-O.O5)d=

13、(1.22.0)mm1=0.5d-Q(J-C0)+(13)=0.5X40-1.5(40-1.5)+(13)(13.415.4)mmTj =/ + 4+4Zw124+14.5 + 4375X 2) min = 0.76Omin工步二:半精铳上端面粗铳上端面选择在立式铳床K52K上加工,故设计时必须考虑铳削的四个要点:1 .切削速度dnvc=c1000由钳座知,上端面粗糙度Ral.6,需要经过粗铳一一半精铳一一精铳方可,切削深度2.5,现粗加工余量安排2.0,半精加工余量0.4,精加工余量0.1,选用中40端铳刀,齿数Z=3.由参考文献1,P160,表4.2-36知,主轴转速取n=600r/min

14、vr=M7/1000=3.14406001000m/min75m/min2 .进给量在加工HT20-40之类的加工材料时,其强度及硬度可能比一般铸铁还要高些,可是它的冷硬,有粘刀倾向,导热性差,铳刀磨损严重,因此,九/直应比一般钢材时低些。由参考文献L立式铳床X52参数知工=0.2OmnVZ故fhtz=fzzn=0203600mmmin=360mmminP161表4.2-37知,fM:=375mmmin3 .半精铳上端面的工时计算基本时间又称机动时间,可按基本时间表3.78表3.84的有关公式计算端铳刀主偏角为90,公式如下:O=*-4Mz1=O.5t-Q(J-Co)+(1-3)C0=(0.03-0.05)dl2=3-5CO=(0.030.05)J=(1.2-2.0)mmmmI1=0.5d-jG3-G)+(1-3)=0.540-1.5(40-1.5)+(1-3)(13.415.4)/+Z2.(124+14.5+4、Ti=!-1=(X2)nn=0.76OmInjfM375工序05:半精铳底面152x74端面;半精铳两凸耳;精铳底面152x74端面;精铳两凸耳工步一:半精铳底面152x74端面半精铳底面152x74端面选择在立式铳床K52K上加工,故设计时必须考虑铳削的四个要点:1 .切削速度dnV=c1000由钳座知,底面152x74端面粗糙度Ral.

展开阅读全文
相关资源
猜你喜欢
