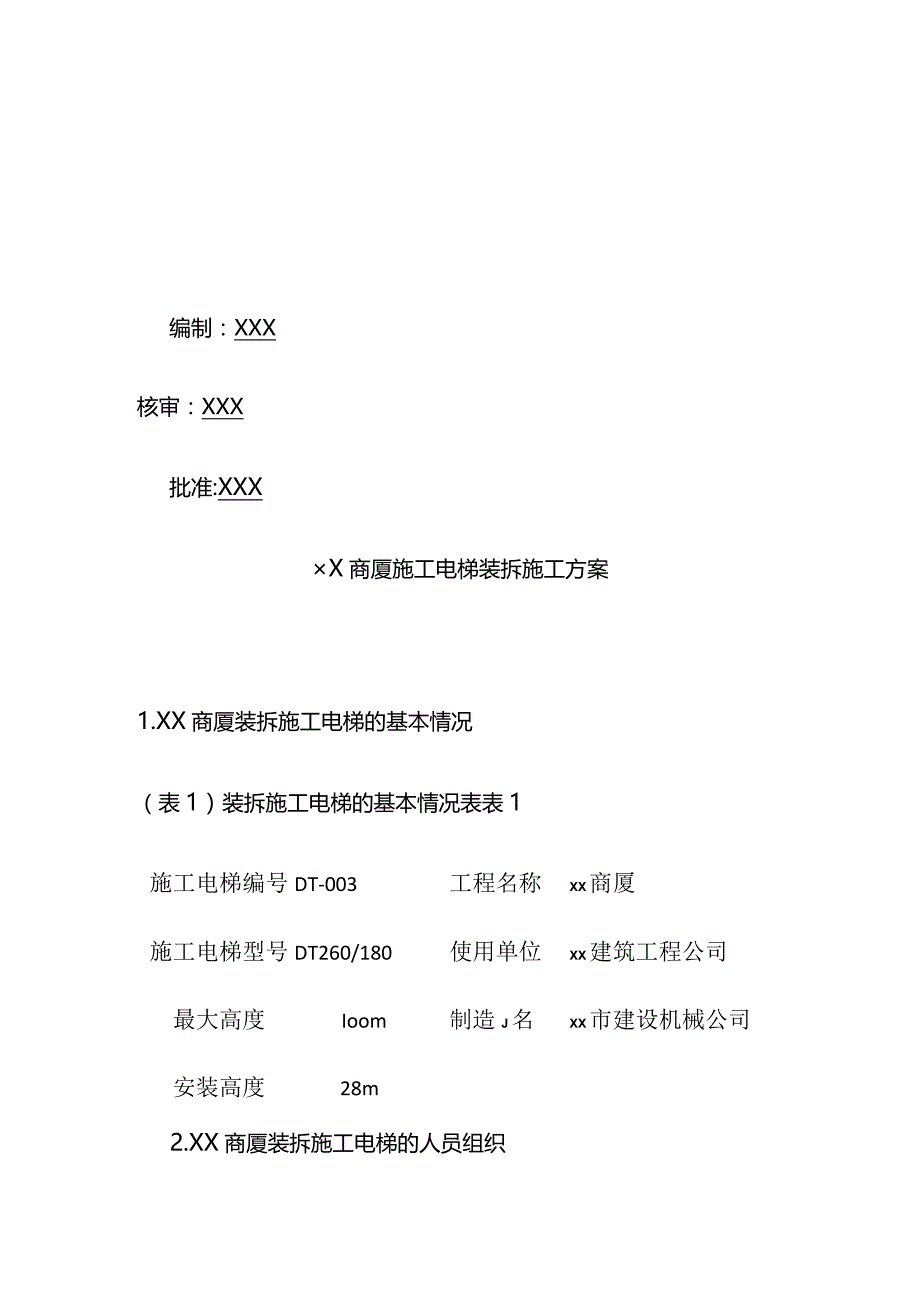

某大厦施工电梯装拆施工方案全套.docx_第1页
第1页 / 共10页

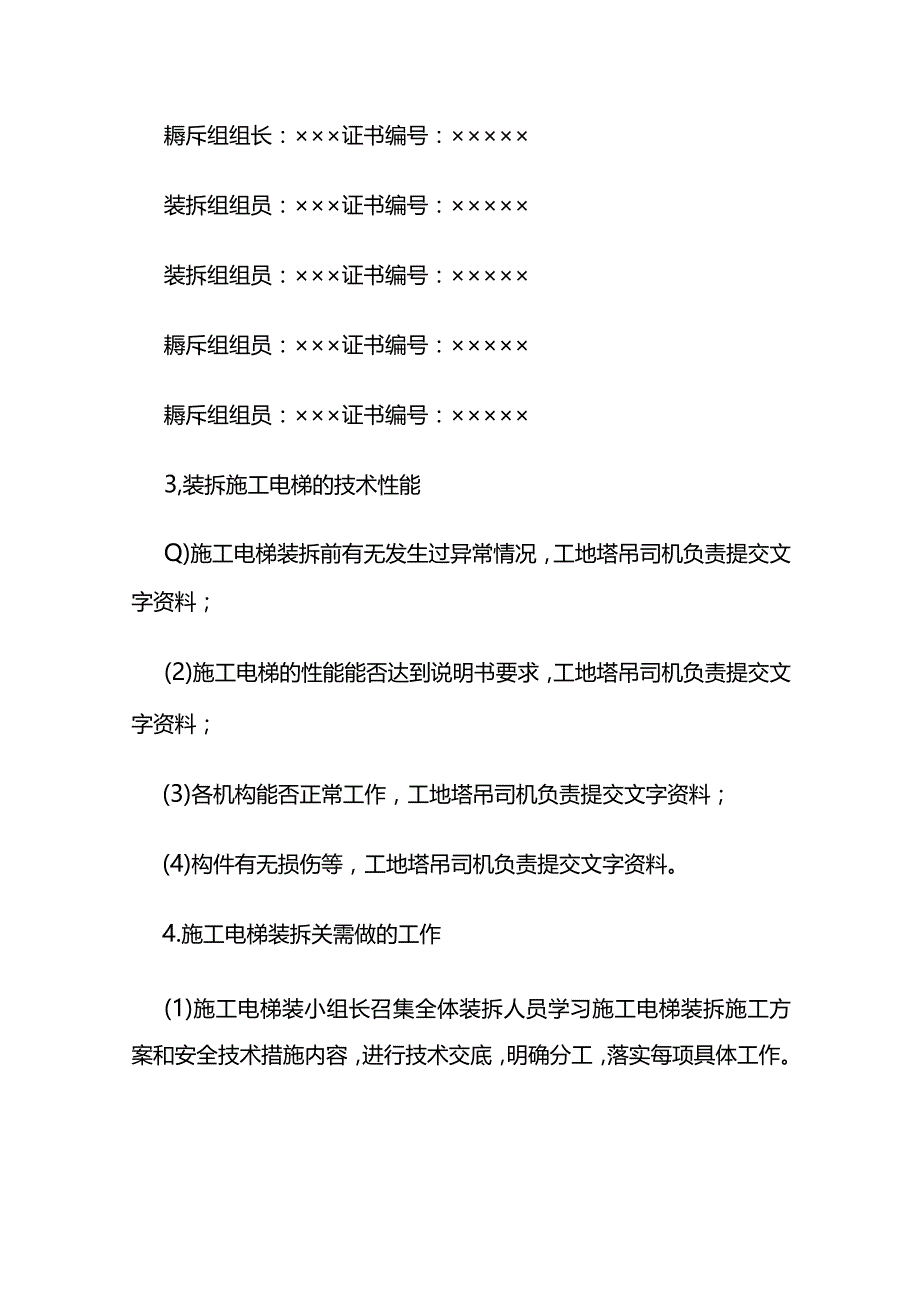

某大厦施工电梯装拆施工方案全套.docx_第2页
第2页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第3页
第3页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第4页
第4页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第5页
第5页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第6页
第6页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第7页
第7页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第8页
第8页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第9页
第9页 / 共10页
某大厦施工电梯装拆施工方案全套.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《某大厦施工电梯装拆施工方案全套.docx》由会员分享,可在线阅读,更多相关《某大厦施工电梯装拆施工方案全套.docx(10页珍藏版)》请在第壹文秘上搜索。

1、编制:XXX核审:XXX批准:XXXX商厦施工电梯装拆施工方案1.XX商厦装拆施工电梯的基本情况(表1)装拆施工电梯的基本情况表表1施工电梯编号DT-003工程名称XX商厦施工电梯型号DT260/180使用单位XX建筑工程公司最大高度Ioom制造J名XX市建设机械公司安装高度28m2.XX商厦装拆施工电梯的人员组织耨斥组组长:证书编号:装拆组组员:证书编号:装拆组组员:证书编号:耨斥组组员:证书编号:耨斥组组员:证书编号:3,装拆施工电梯的技术性能Q)施工电梯装拆前有无发生过异常情况,工地塔吊司机负责提交文字资料;(2)施工电梯的性能能否达到说明书要求,工地塔吊司机负责提交文字资料;(3)各机

2、构能否正常工作,工地塔吊司机负责提交文字资料;(4)构件有无损伤等,工地塔吊司机负责提交文字资料。4.施工电梯装拆关需做的工作(1)施工电梯装小组长召集全体装拆人员学习施工电梯装拆施工方案和安全技术措施内容,进行技术交底,明确分工,落实每项具体工作。(2)根据施工电梯装拆工作需要,备齐下列机具:施工机具列表表2序号名称单位数量备注1汽车吊辆22工具车辆13经纬仪台14手动葫芦台25铁锤把36撬棍根37运输车辆28棕绳根69线锤只15.施工电梯装拆程序及注意事项1)施工电梯装拆准备工作(1)按照隐蔽工程验收记录、施工电梯说明书及基础设计资料的要求,核实基础的施工质量。(2)准备基础垫铁。(3)清

3、点零部件规格及数量,检查工具、仪器。(4)详细了解装拆场地的状况及汽车进出通道。(5)小组长召集装拆作业人员、吊装指挥人员、机组人员,共同讨论落实安全技术措施,进一步明确各专项人员的位置及职责,认真学习装拆程序和相应的注意事项。2)施工电梯的安装底架、基础节的安装一安装后护栏一安装吊笼将对重块吊入导轨架的对重滑道接好电气系统一标准节和附墙架的安装一加高标准节,同时加装后护栏立管和跨桥梁继续加高标准节,直到能安装每二道附墙的高度-重复上述方法即可完成标准节和附墙架的安装,最后用经纬仪检查导轨架的垂直度偏差值一安装天轮架,穿好钢丝绳一检查调试。吊笼进行上、下空载运行T安装好上、下限位开关和极限开关

4、碰铁一检查各限位开关和极限开关的动作是否正常一坠落试验一将安全器复位,再一次检查电梯各连接部位是否完整可靠一从上至下检查标准节上的对重导轨在各标准节两端对接处的前后和左右阶差是否达到说明书要求,否则应进行修整。第1步:底架、基础节的安装:首先将底架穿好四根M24高强螺栓,然后装到基础上面,拧上四只地脚螺栓的螺母,然后装上基础节和两个标准节,并在标准节导轨架顶部划出两个垂直侧面的中心线,挂上线锤,在底架上四只基座与基础之间及底架四只地脚螺栓孔位置与基础间加垫垫片,使两垂线与两个侧面的中心线重合后,将地脚螺栓的螺母紧固。第2步:安装后护栏:要求后护栏中间两立管之间距离的中点和标准节前后两面的中心线

5、位于同一平面。同时应保证护栏中间两立管中心线与标准节中心线间距L的尺寸为13321333mm,然后对后护栏的中间两立管找垂直。找正方法:后护栏的压板螺栓先不要安全紧固,采用经纬仪或挂垂线,根据测量结果,在后护栏槽钢的底面与基础之间加垫适当厚度的垫铁,使之垂直后,紧固压板螺栓,要求该两立管的垂直度L5mm0第3步:安装吊笼,调整好吊笼上各导轨和标准节立管之间的间隙在040.6mm,同时调整好齿轮与齿条的啮合间隙在0.20.5mmo第4步:将对重块吊入导轨架的对重滑道。第5步:接好电气系统。第6步:标准节和附墙架的安装:第7步:加高标准节,同时加装后护栏立管和跨桥梁,直加到能安装第一道附墙的高度,

6、在安装附墙处标准节方框的两垂直侧面划出中线,在该两点处往下挂两根垂线,划出基础节上最底下方框的两个对应垂直侧面的中线,根据垂线与所划出的中线是否重合判断标准节是否垂直,要求垂直度H1500(H为两测点间的高度),此时即可安装好附墙架:先紧固支架的单管卡子螺栓,再紧固U形螺栓,装上撑杆和斜撑,最后安装短支架。在安装附墙前发现该处标准节垂直度达不到要求,则可按下述方法进行调整。将调节装置(随机附件)一端用卡子与后护栏立管连接好,另一端用卡子与撑管连接好,撑管上的双管卡子与立管紧固好而与撑管本身拧上螺母但不要完全紧固,然后转动调节杆即可用来调节标准节的垂直度,必要时可采用起升吊笼高度辅助调整标准节垂

7、直度,待标准节的垂直度达到要求后,再将双管卡子与撑管紧固,然后紧固支架上的U形螺栓,最后安装紧固好斜撑。第8步:继续加高标准节,直到能安装每二道附墙的高度,将垂线移到第二道附墙外,同样划出该处方框两个垂直侧面的中心线,挂线锤两个中点分别与第一道附墙对应点比较,仍要求垂直度H1500,然后按前述方法找正(必要时调整),安装好支架和第二道附墙架。继续加高标准节,安装好第三道附墙和支架。第9步:重复上述方法即可完成标准节和附墙架的安装,最后用经纬仪检查导轨架的垂直度偏差值,应达到说明书的要求。第10步:安装天轮架,穿好钢丝绳,并彳争冈丝绳两头用绳卡紧固。注意绳卡方向应一致,且钢丝绳绳卡间的距离应为6

8、7倍钢丝绳索直径,即为7585mmo第11步:检查调试。吊笼进行上、下空载运行,进一步检查吊笼在不同高度处齿轮与齿条的啮合间隙应在0.20.5mmo同时检查吊笼导轮与导轨架立管的间隙是否合理。在吊笼自下而上运行时,每隔4m高度左右安装一只电缆防护环,这一工作也可在安装四排后护栏立管时同时进行,以防在安装高度过高时,电缆摆幅过大而造成事故。电缆防护环安装好后,应使电缆导架顺利通过电缆防护环,并使电缆位于电缆防护环内。第12步:安装好上、下限位开关和极限开关碰铁,并调整好限位开关和极限开关的触柄位置,使之能正常动作。第13步:检查各限位开关和极限开关的动作是否正常。具体要求参见说明书。第14步:坠

9、落试验:开安全器后盖,用深度游标卡尺测量位于安全器尾部的标尺距离安全器尾部端面的初始深度almm(低于端面读正值),然后用坠落试验按钮盒将吊笼提升至距地面5IOm高度,按住按钮盒上的坠落按钮直到吊笼制动(如吊笼运行至距离地面2m还不制动,则应松开坠落按钮,查明原因后再作试验),然后按住上行按钮,使吊笼上行500mm再点动坠落按钮,使吊笼缓慢降至地面。注意:每次点动坠落按钮,吊笼的下降距离不得超过200mm,否则安全器将再次动作。用深度游标卡尺测量,标尺深度值a2mmo计算吊笼制动距离S=(a2-al)250mmoS应满足250mmS1200mmo注意:作坠落试验时,吊笼内严禁有人。第15步:将

10、安全器复位,再一次检查电梯各连接部位是否完整可靠。第16步:从上至下检查标准节上的对重导轨在各标准节两端对接处的前后和左右阶差是否达到说明书要求,否则应进行修整。3)施工电梯的拆卸第1步:考虑到安全,施工电梯拆卸前先作防坠落试验,试验合格后才能进行下面的拆卸工作。第2步:拆除上极限、限位开关碰铁。第3步:对重落地,拆钢丝绳。第4步:拆除天轮装置。第5步:交替拆除标准节,附墙装置。同时拆除后护栏四根立管,跨桥梁,电缆防护环,吊笼落地。第6步:拆除电气系统。第7步:拆除底笼。第8步:拆除吊笼,对重。第9步:拆除最后两节标准节,基础节。第10步:拆除底架。第11步:零部件整理,维护,保养。4)施工电

11、梯装拆安全注意事项:(1)本工程参与装拆的人员必须熟悉电梯的性能结构特点,并能熟练地操作,能熟练地排除故障,受过专门培训I。(2)装拆场地应清理干净,并用标志杆等围起来禁止非工作人员入内。(3)防止装拆地点上方掉落物体,必要时应加安全网。(4)装拆过程中,必须由专人负责,统一指挥。(5)电梯运行时,人员的头,手绝对不能露出安全栏以外。(6)如果有人在导轨架上或附墙架上工作时,绝对不允许开动电梯,当吊笼升起时严禁进入底笼内。(7)吊笼上的所有零部件,必须放置平稳,不得露出安全栏外。(8)利用吊杆进行安装时,不允许超载,吊杆只可用来安装或拆卸电梯零部件,不得用于其他起重用途。(9)吊杆上有悬挂物时,不得开动吊笼。(10)装拆作业人员应按空中作业的安全要求,包括必须戴安全帽,系安全带,穿防滑鞋等,不要穿过于宽松的衣服,应穿工作服,以免被卷入运动部件中,发生安全事故。(11)操纵电梯,必须将按钮盒拿到吊笼顶部,不允许在吊笼内操作。(12)吊笼启动前,应先进行全面检查,消除所有不安全隐患。(13)安装运行时,必须按电梯额定安装载重量装载,不允许超载运行。(14)雷雨天、雪天或风速超过12ms的恶劣天气不能进行安装作业。(15)装拆过程出现技术故障时,应在解决该问题后,方能进行下一步装拆。(16)切勿忘记拧紧标准节及附墙架的连接螺栓。(17)当电梯高度超过12Om时,用户应自行设警示灯。
