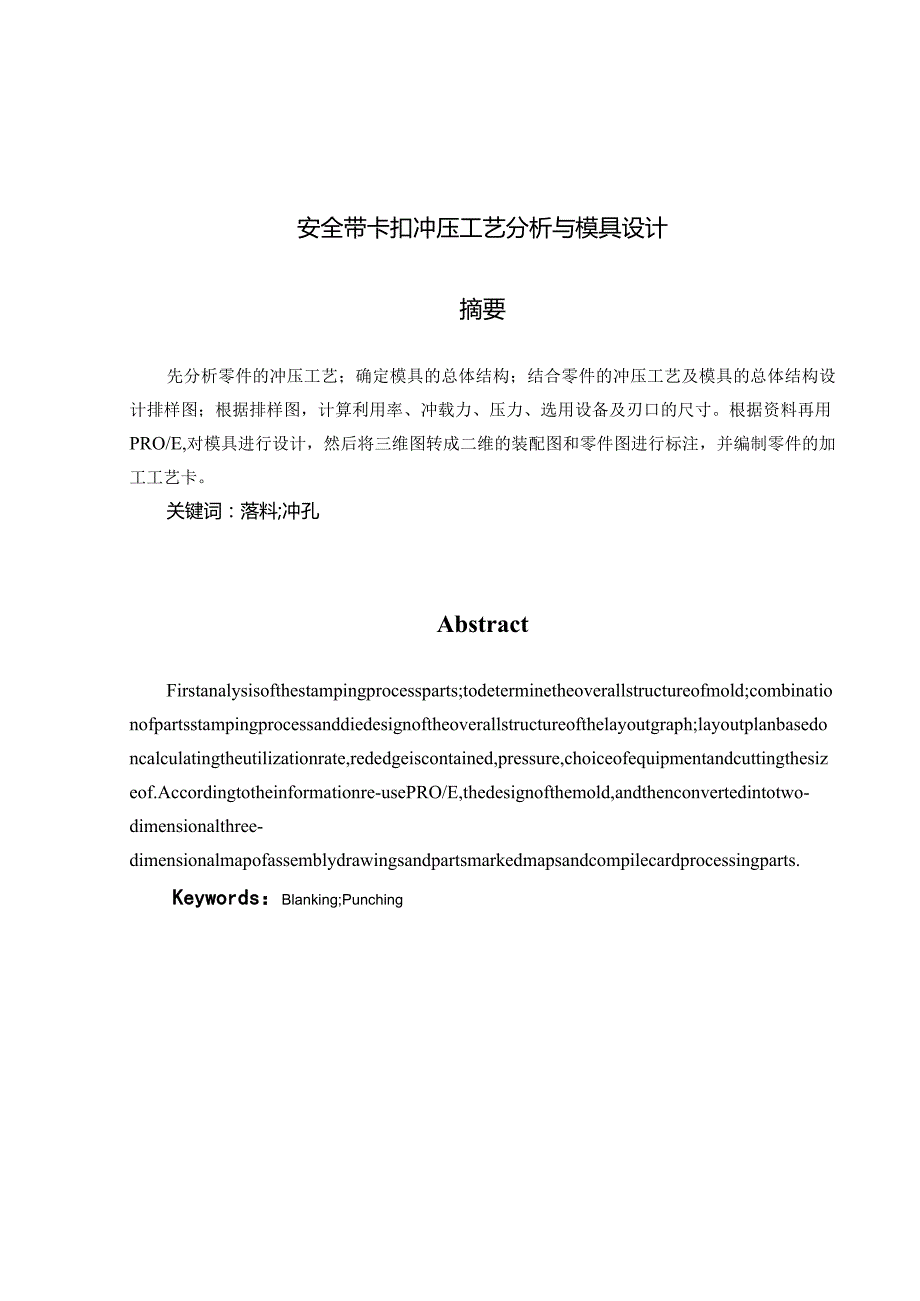

1、XXXX学院毕业设计（论文）说明书题目安全带卡扣冲压工艺分析与模具设计学生系别专业班级学号指导教师安全带卡扣冲压工艺分析与模具设计摘要先分析零件的冲压工艺；确定模具的总体结构；结合零件的冲压工艺及模具的总体结构设计排样图；根据排样图，计算利用率、冲载力、压力、选用设备及刃口的尺寸。根据资料再用PRO/E,对模具进行设计，然后将三维图转成二维的装配图和零件图进行标注，并编制零件的加工工艺卡。关键词：落料;冲孔AbstractFirstanalysisofthestampingprocessparts;todeterminetheoverallstructureofmold;combination
2、ofpartsstampingprocessanddiedesignoftheoverallstructureofthelayoutgraph;layoutplanbasedoncalculatingtheutilizationrate,rededgeiscontained,pressure,choiceofequipmentandcuttingthesizeof.Accordingtotheinformationre-usePRO/E,thedesignofthemold,andthenconvertedintotwo-dimensionalthree-dimensionalmapofass
3、emblydrawingsandpartsmarkedmapsandcompilecardprocessingparts.Keywords：Blanking;Punching第1章绪论1中国模具工业技术发展概况80年代以来，中国模具工业发展十分迅速。国民经济的高速发展对模具工业提出了越来越高的要求，也为其发展提供了巨大的动力。这些年来，中国模具工业一直以15%左右的增长速度快速发展。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币（表1）。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具
4、约占50%,塑料模具约占33%,压铸模具约占6%,其它各类模具约占11%。改革开放以来，中国模具工业企业的所有制成分也发生了巨大变化。除了国有专业模具厂外，其他所有制形式的模具厂家，包括集体企业、合资企业、独资企业和私营企业，都得到了快速发展，集体和私营的模具企业在广东和浙江等省发展得最为迅速。例如，浙江宁波和黄岩地区，从事模具制造的集体企业和私营企业多达数千家，成为国内知名的“模具之乡”和最具发展活力的地区之一。在广东，一些大集团公司和迅速崛起的乡镇企业，为了提高其产品的市场竞争能力，纷纷加入了对模具制造的投入，例如科龙、美的、康佳和威力等集团都建立了自己的模具制造中心。中外合资和外商独资的
5、模具企业多集中于沿海工业发达地区，现已有几千家。例如，江苏无锡的微研有限公司为一日本独资企业，员工有200余人，拥有精密数控模具加工设备60余台，1998年其模具产值超过2亿元。中国模具工业的技术水平近年来也取得了长足的进步。目前，国内已能生产精度达2微米的精密多工位级进模，工位数最多已达160个，寿命12亿次。在大型塑料模具方面，现在已能生产48英寸电视的塑壳模具、6.5Kg大容量洗衣机的塑料模具，以及汽车保险杠、整体仪表板等模具。在精密塑料模具方面,国内已能生产照相机塑料模具、多型腔小模数齿轮模具及塑封模具等。在大型精密复杂压铸模方面，国内已能生产自动扶梯整体踏板压铸模及汽车后桥齿轮箱压铸
6、模。在汽车模具方面，现已能制造新轿车的部分覆盖件模具。其他类型的模具，例如子午线轮胎活络模具、铝合金和塑料门窗异型材挤出模等，也都达到了较高的水平，并可替代进口模具。虽然中国模具工业在过去十多年中取得了令人瞩目的发展，但许多方面与工业发达国家相比仍有较大的差距。例如，精密加工设备在模具加工设备中的比重还比较低，CAD/CAE/CAM技术的普及率不高，许多先进的模具技术应用还不够广泛等等。特别在大型、精密、复杂和长寿命模具技术上存在明显差距，这些类型模具的生产能力也不能满足国内需求，因而需要大量从国外进口。在中国，人们已经越来越认识到模具在制造中的重要基础地位，认识到模具技术水平的高低，已成为衡
7、量一个国家制造业水平高低的重要标志，并在很大程度上决定着产品质量、效益和新产品的开发能力。许多模具企业十分重视技术发展，加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。此外，许多研究机构和大专院校开展模具技术的研究和开发。目前，从事模具技术研究的机构和院校已达30余家，从事模具技术教育的培训的院校已超过50余家。其中，获得国家重点资助建设的有华中理工大学模具技术国家重点实验室，上海交通大学CAD国家工程研究中心、北京机电研究所精冲技术国家工程研究中心和郑州工业大学橡塑模具国家工程研究中心等。经过多年的努力，在模具CADCAECAM技术、模具的电加工和数控加工技术、快速成型与快速
8、制模技术、新型模具材料等方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。1.1 冲模技术以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。在设计制造方法和技术手段方面不断改善，在轿车模具国产化方面迈出了可喜的步伐。多工位级进模和多功能模具是我国重点发展的精密模具品种。目前，国内已可制造具有自动冲切、叠压、钾合、计数、分组、转子铁芯扭斜和安全保护等功能的铁芯精密自动叠片多功能模具。生产的电机定转子双回转叠片硬质合金级进模的步距精度可达20m,寿命达到1亿次以上。其他的多工位级进模，如用于集
9、成电路引线框架的2030工位的级进模，用于电子枪零件的硬质合金级进模和空调器散热片的级进模，也已达到较高的水平。1.2 塑料模具技术近年来，塑料模具发展很快，在国内模具工业产值中塑料模具所占比例不断扩大。电视机、空调、洗衣机等家用电器所需的塑料模具基本上可立足于国内生产。重量达1020吨的汽车保险杠和整体仪表板等塑料模具和多达600腔的塑封模具已可自行生产。在精度方面，塑料尺寸精度可达IT6-7级，型面的粗糙度达到RaO.05-0.025m,塑料模使用寿命达100万次以上。在塑料模具的设计制造中，CAD/CAM技术得到较快的普及，CAE软件已经在部分厂家应用。热流道技术得到广泛应用，气辅注射技
10、术和高效多色注射技术也开始成功应用。1.3 CAD/CAE/CAM技术目前，国内模具企业中已有相当多的厂家普及了计算机绘图，并陆续引进了高档CAD/CAE/CAM,UGPro/EngineerI-DEASEUCIid-IS等著名软件在中国模具工业应用已相当广泛。一些厂家还引进了MOldflow、C-FlowDYNAFoRM、OPmS和MAGMASOFT等CAE软件，并成功应用于塑料模、冲压模和压铸模的设计中。近年来，我国自主开发CADCAECAM系统有很大发展。例如，华中理工大学模具技术国家重点实验室开发的注塑模、汽车覆盖件模具和级进模CAD/CAE/CAM软件,上海交通大学模具CAD国家工程
11、研究中心开发的冷冲模和精冲研究中心开发的冷冲模和精冲模CAD软件，北京机电研究所开发的锻模CADCAECAM软件，北航华正软件工程研究所开发CAXA软件，吉林汽车覆盖件成型技术所独立研制的商品化覆盖件冲压成型分析KMAS软件等在国内模具行业拥有不少的用户。1.4 快速成形/快速制模技术快速成形/快速制模技术在我国得到重视和发展,许多研究机构致力于这方面的研究开发，并不断取得新成果。清华大学、华中理工大学、西安交通大学和隆源自动成形系统公司等单位都自主研究开发了快速成形技术与设备，生产出分层物体(LOM)、立体光固化(SLA)、熔融沉积(FDM)和选择性烧结(SLS)等类型的快速成形设备。这些设
12、备已在国内应用于新产品开发、精密铸造和快速制模等方面。快速制模技术也在国内多家单位开展研究，目前研究较多的有电弧喷涂成形模具技术和等离子喷涂制模技术。中、低熔点合金模和树脂冲压模制造技术已获得成功应用，硅橡胶模也应用于新产品的开发中。1.5其他相关技术近年来，国内一些钢铁企业相继引进和装备了一些先进的工艺设备，使模具钢的品种规格和质量都有较大的改善。在模具制造中已较广泛地采用新的钢材，如冷作模具钢D2、D3、Al、A2、LD、65Nb等；热作模具钢Hl0、HI3、H21、4Cr5MoVSi45Cr2NiMoVSi等；塑料模具钢P20、3Cr2Mo、PMS.SMLSMll等。这些模具材料的应用在
13、提高质量和使用寿命方面取得了较好的效果。国内一些单位对多种模具抛光方法开展研究，并开发出专用抛光工具和机械。花纹蚀刻技术和工艺水平提高较快，在模具饰纹的制作中广泛应用。高速铳削加工是近年来发展很快的模具加工技术。国内已有一些公司引进了高速铳床，并开始应用。国内机床厂陆续开发出一些准高速的铳床，并正开发高速加工机床。但是，高速铳削的应用面在国内尚不广泛。2中国模具工业技术发展展望2.1 市场需求推动模具工业发展1999年中国大陆制造工业对模具的总市场需求量约为330亿元,今后几年仍将以每年10%以上的速度增长。对于大型、精密、复杂、长寿命模具需求的增长将远超过每年10%的增幅。汽车、摩托车行业的
14、模具需求将占国内模具市场的一半左右。1999年，国内汽车年产量为183万辆，。保有量为1500万辆，预计到2005年汽车年产量将达300万辆。汽车、摩托车行业的发展将会大大推动模具工业的高速增长，特别是汽车覆盖件模具、塑料模具和压铸模具的发展。例如，到2005年汽车行业将需要各种塑料件36万吨，而目前的生产能力仅为20多万吨，因此发展空间十分广阔。家用电器，如彩电、冰箱、洗衣机、空调等，在国内的市场很大。目前，我国的彩电的年产量已超过3200万台，电冰箱、洗衣机和空调的年产量均超过了I(XM)万台。家用电器行业的发展对模具的需求量也将会很大。其他发展较快的行业，如电子、通讯和建筑材料等行业对模
