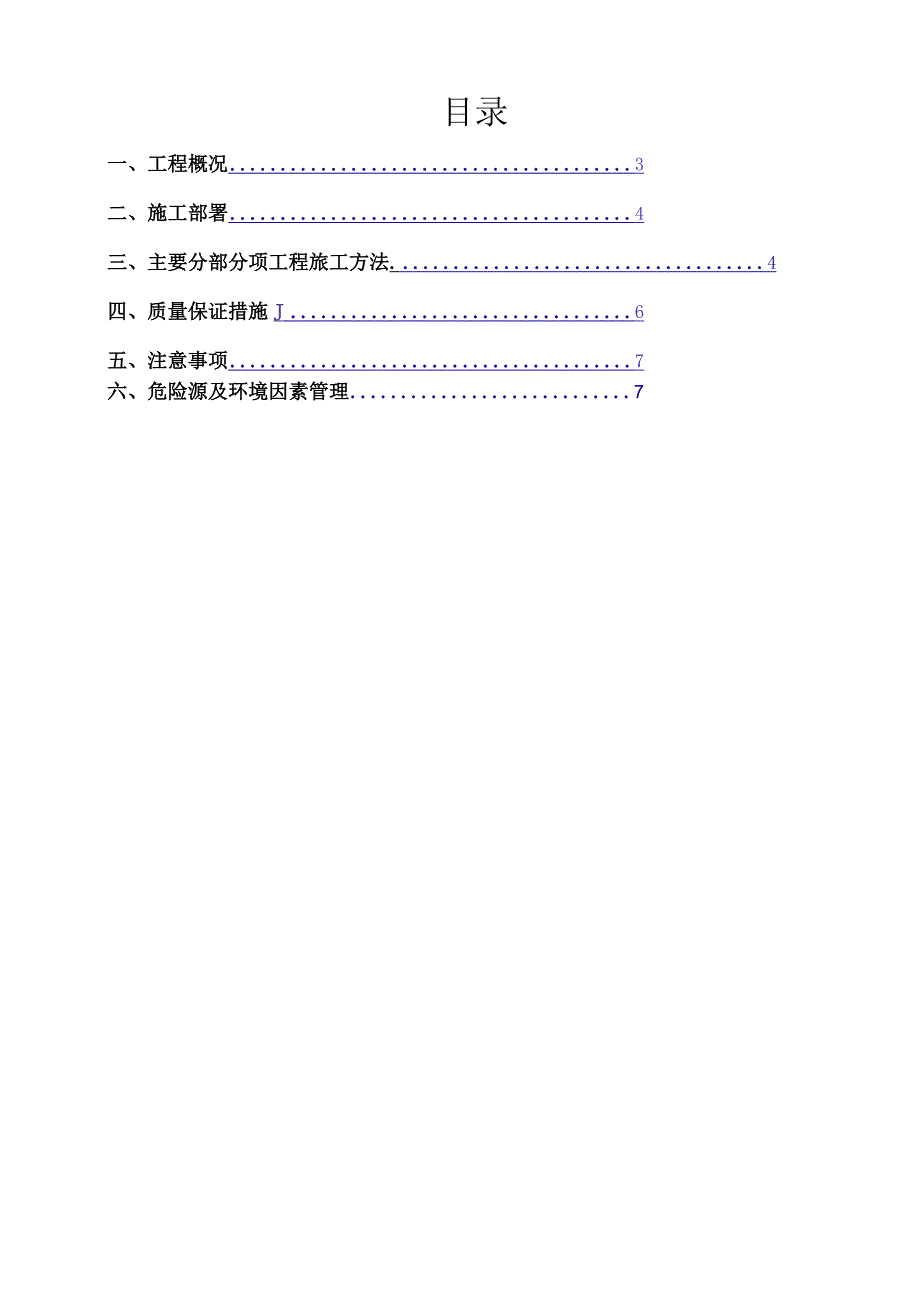

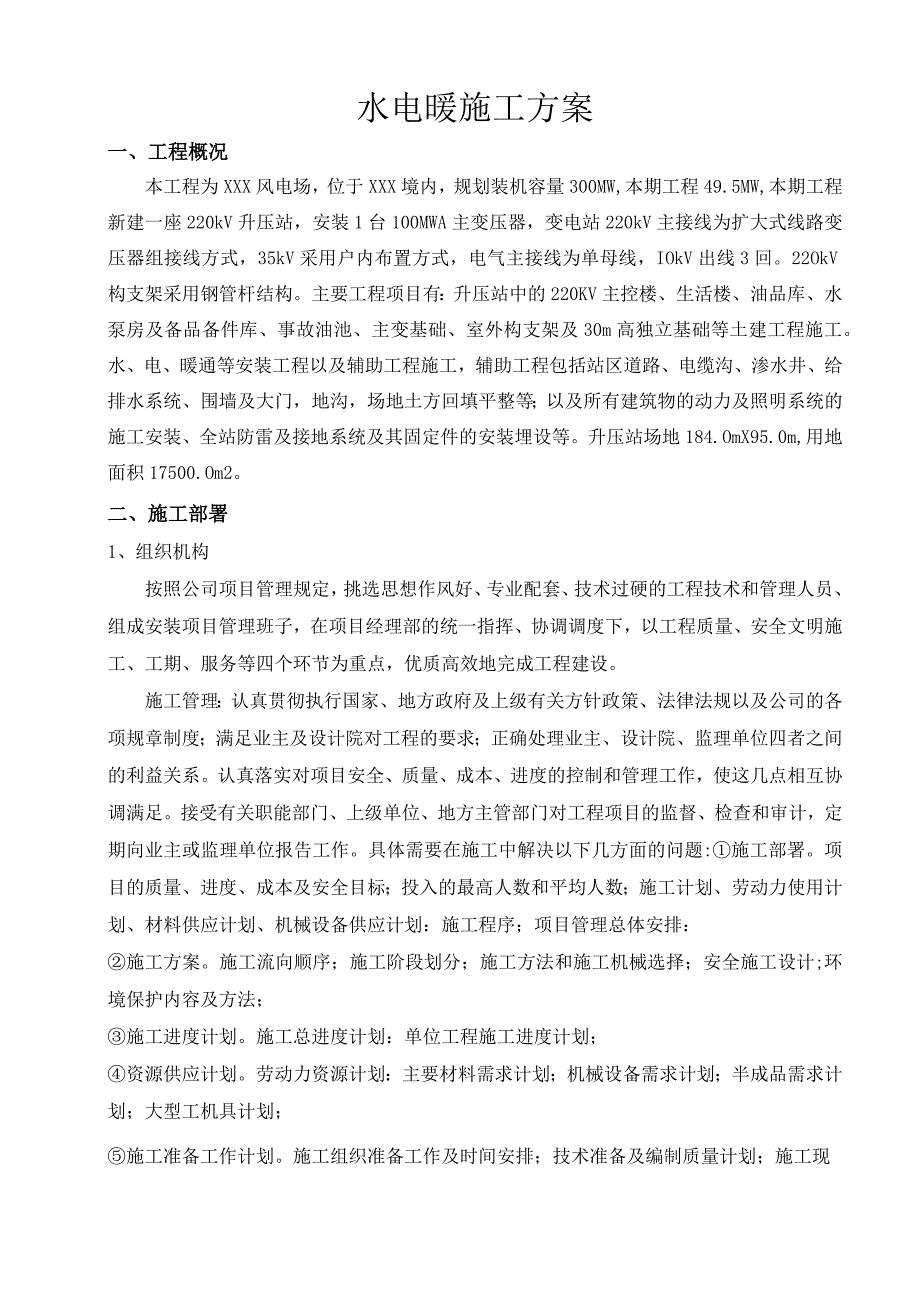

1、目录一、工程概况3二、施工部署4三、主要分部分项工程旅工方法.4四、质量保证措施J6五、注意事项7六、危险源及环境因素管理7水电暖施工方案一、工程概况本工程为XXX风电场，位于XXX境内，规划装机容量300MW,本期工程49.5MW,本期工程新建一座220kV升压站，安装1台100MWA主变压器，变电站220kV主接线为扩大式线路变压器组接线方式，35kV采用户内布置方式，电气主接线为单母线，IOkV出线3回。22OkV构支架采用钢管杆结构。主要工程项目有：升压站中的220KV主控楼、生活楼、油品库、水泵房及备品备件库、事故油池、主变基础、室外构支架及30m高独立基础等土建工程施工。水、电、暖
2、通等安装工程以及辅助工程施工，辅助工程包括站区道路、电缆沟、渗水井、给排水系统、围墙及大门，地沟，场地土方回填平整等；以及所有建筑物的动力及照明系统的施工安装、全站防雷及接地系统及其固定件的安装埋设等。升压站场地184.OmX95.0m,用地面积17500.Om2。二、施工部署1、组织机构按照公司项目管理规定，挑选思想作风好、专业配套、技术过硬的工程技术和管理人员、组成安装项目管理班子，在项目经理部的统一指挥、协调调度下，以工程质量、安全文明施工、工期、服务等四个环节为重点，优质高效地完成工程建设。施工管理：认真贯彻执行国家、地方政府及上级有关方针政策、法律法规以及公司的各项规章制度；满足业主
3、及设计院对工程的要求；正确处理业主、设计院、监理单位四者之间的利益关系。认真落实对项目安全、质量、成本、进度的控制和管理工作，使这几点相互协调满足。接受有关职能部门、上级单位、地方主管部门对工程项目的监督、检查和审计，定期向业主或监理单位报告工作。具体需要在施工中解决以下几方面的问题:施工部署。项目的质量、进度、成本及安全目标；投入的最高人数和平均人数；施工计划、劳动力使用计划、材料供应计划、机械设备供应计划：施工程序；项目管理总体安排：施工方案。施工流向顺序；施工阶段划分；施工方法和施工机械选择；安全施工设计;环境保护内容及方法；施工进度计划。施工总进度计划：单位工程施工进度计划；资源供应计

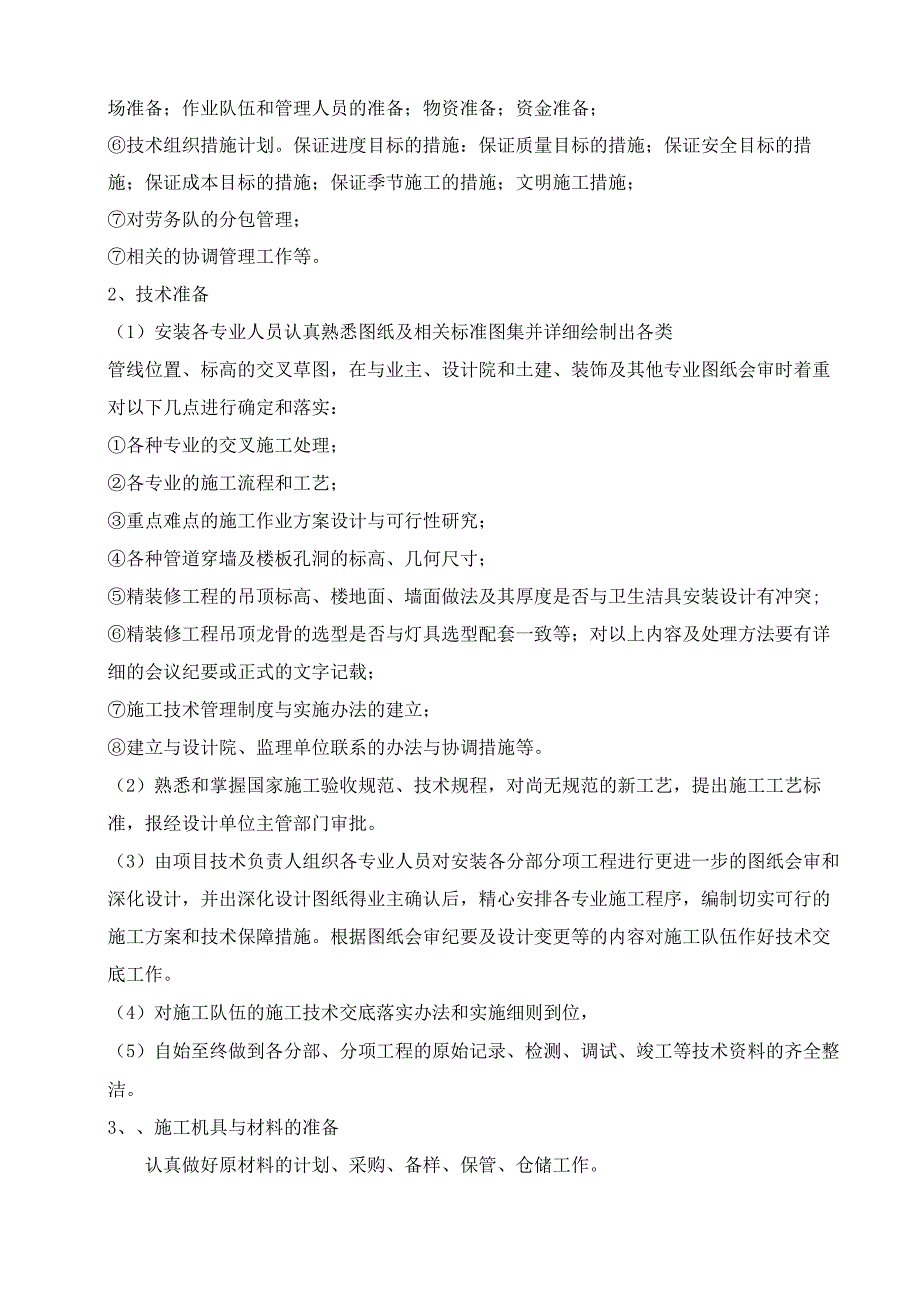

4、划。劳动力资源计划：主要材料需求计划；机械设备需求计划；半成品需求计划；大型工机具计划；施工准备工作计划。施工组织准备工作及时间安排；技术准备及编制质量计划；施工现场准备；作业队伍和管理人员的准备；物资准备；资金准备；技术组织措施计划。保证进度目标的措施：保证质量目标的措施；保证安全目标的措施；保证成本目标的措施；保证季节施工的措施；文明施工措施；对劳务队的分包管理；相关的协调管理工作等。2、技术准备（1）安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定和落实：各种专业的交叉施工处理；各专业
5、的施工流程和工艺；重点难点的施工作业方案设计与可行性研究；各种管道穿墙及楼板孔洞的标高、几何尺寸；精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与卫生洁具安装设计有冲突;精装修工程吊顶龙骨的选型是否与灯具选型配套一致等；对以上内容及处理方法要有详细的会议纪要或正式的文字记载；施工技术管理制度与实施办法的建立；建立与设计院、监理单位联系的办法与协调措施等。（2）熟悉和掌握国家施工验收规范、技术规程，对尚无规范的新工艺，提出施工工艺标准，报经设计单位主管部门审批。（3）由项目技术负责人组织各专业人员对安装各分部分项工程进行更进一步的图纸会审和深化设计，并出深化设计图纸得业主确认后，精心安排各专
6、业施工程序，编制切实可行的施工方案和技术保障措施。根据图纸会审纪要及设计变更等的内容对施工队伍作好技术交底工作。（4）对施工队伍的施工技术交底落实办法和实施细则到位，（5）自始至终做到各分部、分项工程的原始记录、检测、调试、竣工等技术资料的齐全整洁。3、施工机具与材料的准备认真做好原材料的计划、采购、备样、保管、仓储工作。具体的材料、物质计划要根据施工进度和各个专业的特点分阶段进行。在进场阶段施工管理人员应对整个工程的需用材料有整体的需用安排，建立材料管理办法的实施细则，并根据开工初期的材料需用提出需用计划；在施工阶段根据施工的进度和工程的材料来源系统地在施工前提出需用计划，这个过程的操作必须
7、考虑材料的进货渠道和需用时间，在安排上应合理留有一定的余地，同时搞好材料的仓储保管工作；认真把好原材料进场检验关，严格按质量标准检查、核对、验收，对进场的阀门和特殊管件、管材进行试压和渗漏试验。4、施工现场临时设施的准备施工现场临时设施必须与整个工程的其他单位工程一起合理相互协调，所有现场临时设施应符合相关规定。(1)积极与项目部协调，请项目部指定地点堆放原材料；认真健全质量、安全保证体系，工期网络控制图及文明施工标牌。(2)施工现场的布置应合理，尤其是材料的仓储地点和预制件的加工地点必须与施工的需要相结合进行设置。(3)认真做好进场劳动力的组织教育工作，重点放在质量、安全及文明施工上。(4)
8、原材料进场严格按土建指定地点堆放整齐、有序。(5)做好安全防范措施。三、主要分部分项工程施工方法1 .给排水安装工程1.1 预留预埋预留预埋是给排水专业在主体结构施工中的工作重点，它主要包括穿屋面、地下室穿剪力墙、穿水池壁防水套管及穿墙套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。(1)施工准备期间，专业工长应认真熟悉施工图纸、结合现场测绘草图，找出所有预埋预留点、并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉打架现象。发生，减少不必要的返工。(2)严格按标准图集(S235)加工制作防水套管、穿墙套管，套管长度按结构施
9、工图尺寸确定。套管安装刚性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须与土建联系用加强筋加固，并做好套管的防堵工作。穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平找正后用砂浆固定，然后交给土建队伍继续施工。穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑且有一定强度后取出即可。1.2 管道安装(1)管道安装流程图绘甲草图支吊架制作管专预制,r1支吊桀刷漆管道防腐安装准备支吊架安装管道安装设备安装系统试压设备接口1I卫生洁具安
10、装消火栓箱及喷头安装:1通水q水试验管道冲洗、消毒系统吹扫单机试运交工验收(2)给水管道安装工艺流程如图排水管道安装安装工艺流程1.3管道支架安装(1)管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。(2)支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、规范要求，不得有漏焊，焊缝必须达到规范要求。支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。对于有坡度的管道应根据两点间的距离和坡度的大小，算出高差后放坡后固定支架。(4)管道支架水平间距应符合规范要求。(5)根据施工验收规范，管卡安装要求：层高小于5米每层设一个管
11、卡，层高大于5米每层设两个，管卡安装距地面1.5T.8M,如果设两个管卡可均匀安装。四、施工方法五、质量保证措施1)严格按照有关规范的质量要求及设计的要求进行施工。2）钻孔位置线放完后，报请有关单位验线，尺寸偏差不超过5mm。3）钻孔完成后，必须将孔清理干净，做到孔内清洁干燥，基本无粉尘，埋植用钢筋必须清理，打磨出光泽，清孔和钢筋清理完成后，报监理验收，做好隐检记录。4）锚固用胶需有产品合格证，各项技术指标应达到规范定的数值，锚固用胶必须严格按产品说明配制使用。5）钢筋锚固工作完成后，经自检合格后，报请有关单位验收，按照1%。的抽检率随机对植筋进行拉拔试验，并做好拉拔试验记录，并填写分项工程报
12、验单。6）对施工现场使用的成品及半成品等进行挂牌标识，标识须注明使用部位、规格、产地、进场时间等，必要时必须注明存放要求。7）钻孔深度应满足钢筋锚固深度，孔径应大于需植入钢筋直径InIm2mm,孔洞必须用高压气泵清理干净，并保持孔洞清洁、干燥。8）植筋胶一次拌和不宜过多，胶粘剂拌和时应用搅拌器沿同一方向搅拌，必须保证甲乙胶搅拌均匀。9）钢筋植入后应注意养护（不可扰动），养护时间一般为24小时以上，如环境温度较低应延长养护时间，增加保温措施。六.注意事项1 .结构胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀，若有沉淀，用细棍重新搅拌均匀即可。2 .气温低时，A组分偶有结晶变稠现象，只
13、需对A胶水浴加热至50左右，待结晶消除搅匀即可，对胶性能无影响。3 .孔内尘屑是否清净、钢筋是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的好坏。4 .搅拌时间应予以保证，A、B胶配胶工具不得混用。5 .锚固构造措施尚宜满足混凝土结构后锚固技术规程JGJI45-2004的有关规定。6 .周围环境温度越高，每次配胶量越大，可操作时间越短。预估适用期内的每次配胶量,以避免不必要的浪费。7 .植筋胶应密封贮存，远离火源，避免阳光直接照射。七、危险源及环境因素管理L结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当
14、的劳动保护，如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。2.植筋施工前，应搭设好脚手架。水、电、暖通安装工程施工方案1安装工程设计概况根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及通风管道安装。LI电气工程设计内容：本电气工程设计包括低压配电系统、照明（含应急照明）系统、动力设备配电及控制系统、防雷接地系统、电视电话系统、火灾自动报警系统。在地下室设高低压配电室和发电机房，安装包括各种高低压设备安装以及母线安装，低压配电设备包括各种双电源箱、电机控制箱和照明配电箱等。公建部份电气线路主干线在吊顶上金属线槽内敷设，支线采用金属线槽-穿管暗敷
15、混合方式；住宅室内布线均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统拟利用结构钢筋作共用接地体，系统接地之总电阻不大于1欧姆。火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、感温探测器等；有线电视主要为线路敷设。L2给排水设计内容：本工程给排水设计包括生活给水系统、消防给水系统以及排水、雨水系统。给水水源由由市政给水管网引来，在地下室设有消防水池、生活水池及水泵房，屋顶设高位水箱。室内生活给水由屋顶高位水箱供给，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。L3通风设计内容：通风设计包括正压送风系统和消防排烟系统。在一层、负一层设排烟系统，每层设排烟风机房，并设排烟风机箱；负一层设送风风机箱和送风机房；排烟系统和通风系统共用一套风管和风机。楼梯间正压送风系统采用分段送风方式，每隔两层设一个正压送风口，高区风机设在屋面层，低区风机设在架空层。所有风管均采用镀锌钢板制作风管。2安装工程施工准备2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注序号设备名称规格型号单位数量备注1直流电焊机
