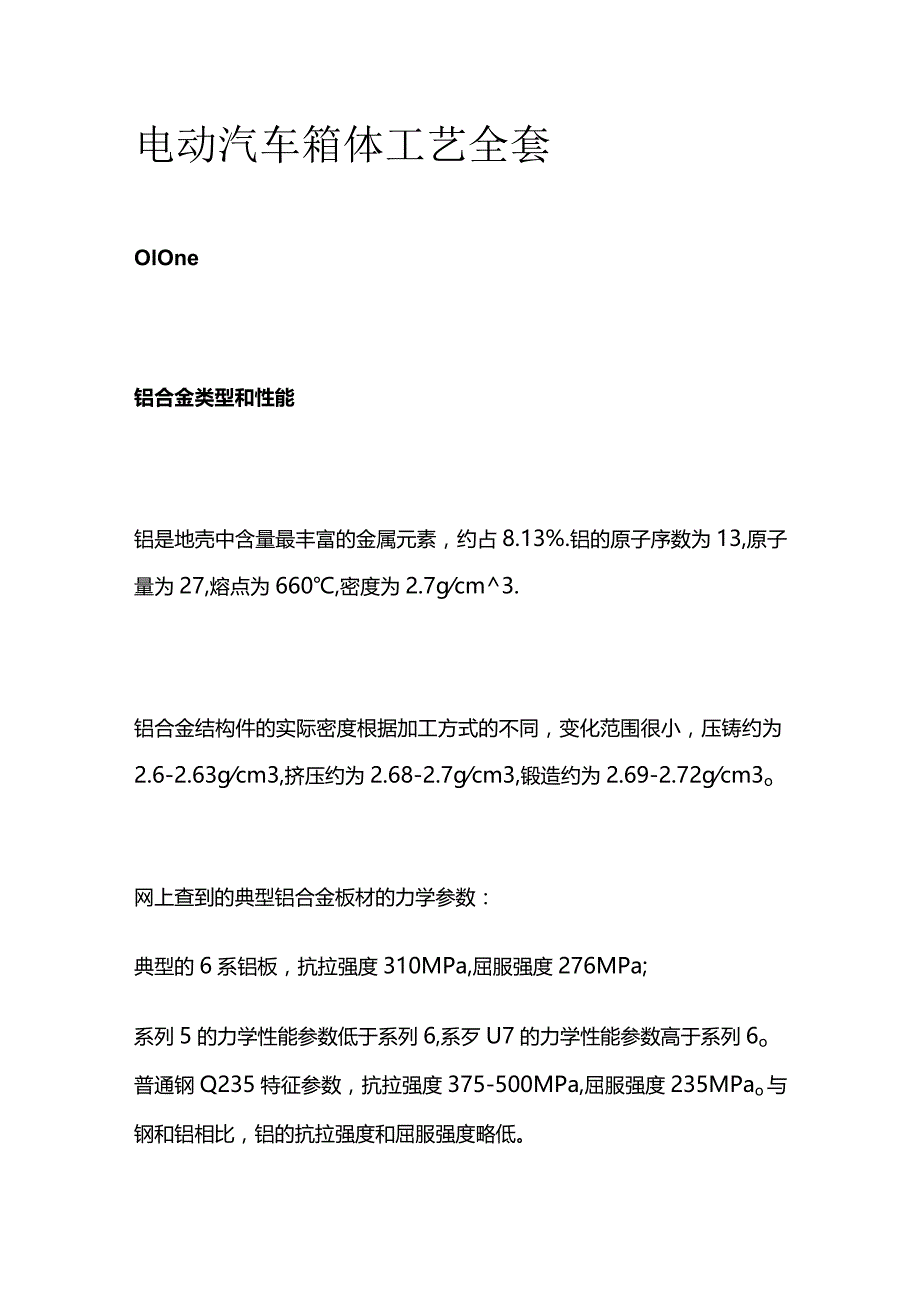

1、电动汽车箱体工艺全套OlOne铝合金类型和性能铝是地壳中含量最丰富的金属元素，约占8.13%.铝的原子序数为13,原子量为27,熔点为660,密度为2.7gcm3.铝合金结构件的实际密度根据加工方式的不同，变化范围很小，压铸约为2.6-2.63gcm3,挤压约为2.68-2.7gcm3,锻造约为2.69-2.72gcm3o网上查到的典型铝合金板材的力学参数：典型的6系铝板，抗拉强度310MPa,屈服强度276MPa;系列5的力学性能参数低于系列6,系歹U7的力学性能参数高于系列6o普通钢Q235特征参数，抗拉强度375-500MPa,屈服强度235MPao与钢和铝相比，铝的抗拉强度和屈服强度略

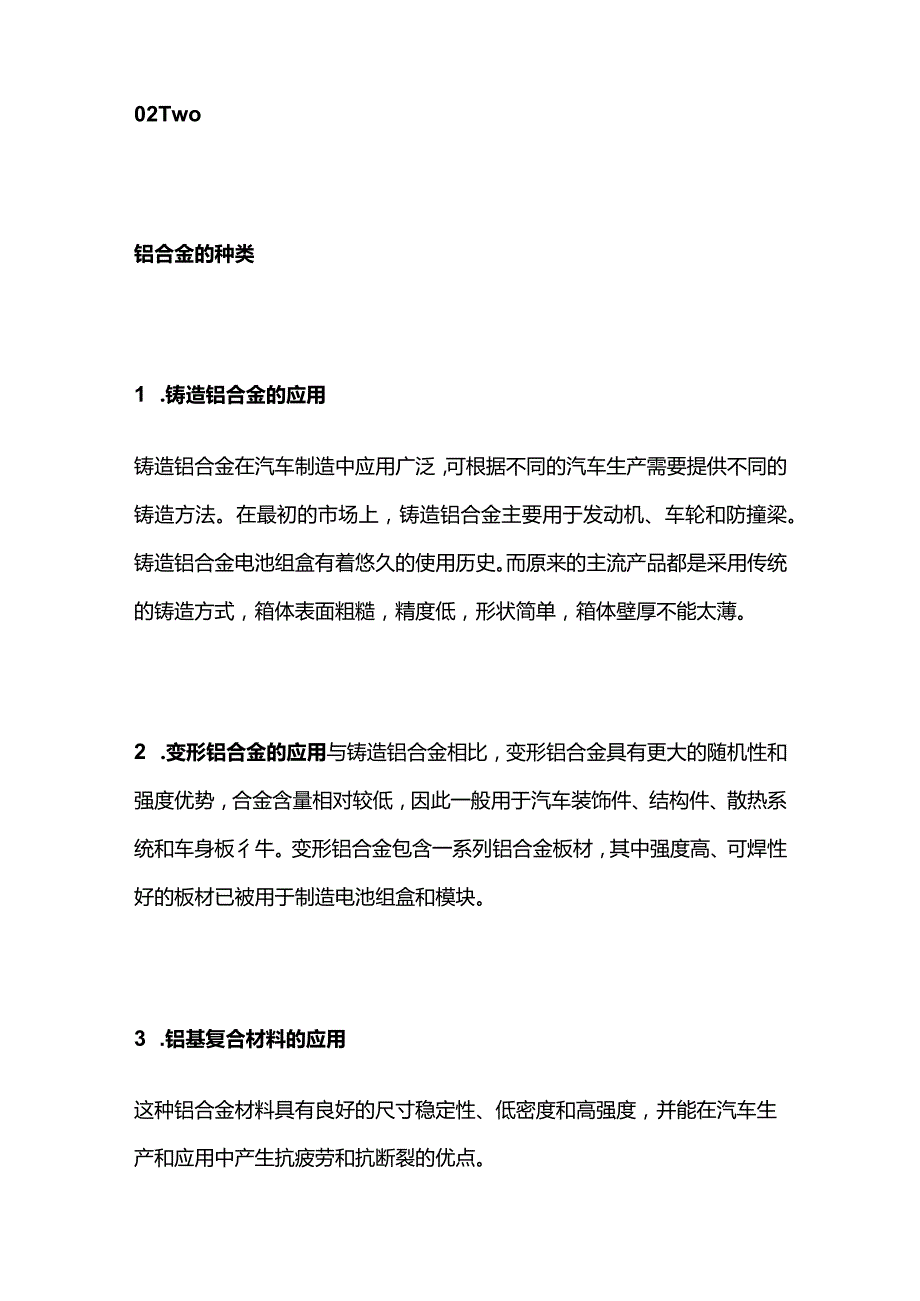

2、低。02Two铝合金的种类1 .铸造铝合金的应用铸造铝合金在汽车制造中应用广泛，可根据不同的汽车生产需要提供不同的铸造方法。在最初的市场上，铸造铝合金主要用于发动机、车轮和防撞梁。铸造铝合金电池组盒有着悠久的使用历史。而原来的主流产品都是采用传统的铸造方式，箱体表面粗糙，精度低，形状简单，箱体壁厚不能太薄。2 .变形铝合金的应用与铸造铝合金相比，变形铝合金具有更大的随机性和强度优势，合金含量相对较低，因此一般用于汽车装饰件、结构件、散热系统和车身板彳牛。变形铝合金包含一系列铝合金板材，其中强度高、可焊性好的板材已被用于制造电池组盒和模块。3 .铝基复合材料的应用这种铝合金材料具有良好的尺寸稳定
3、性、低密度和高强度，并能在汽车生产和应用中产生抗疲劳和抗断裂的优点。03Three典型铝合金箱体加工工艺L铸造铸造一直是批量制造铝合金箱体的主要工艺方法，当净尺寸铸造得到广泛应用以后，铸造更是大尺寸零件加工的福音。反重力铸造利用外压使合金液沿与重力相反的方向自下而上充填凝固的一种铸造方法。反重力铸造工艺的主要特点是充填稳定、充填速度可控、温度场分布合理、带压凝固、有利于铸件凝固和补缩。反重力铸造铸件机械性能好，组织致密，铸造缺陷少。根据工艺流程的不同，反重力铸造可分为低压铸造、差压铸造和调压铸造。第二次世界大战期间，发明了低压铸造技术，用于制造飞机风冷发动机的缸体铸件。在低压铸造的基础上，开发
4、了具有低压铸造和压力釜铸造特点的差压铸造工艺，用于制造大型复杂薄壁零件。在差压铸造的基础上，开发了调压铸造工艺。调压铸造和差压铸造最大的区别是既能控制正压，又能控制负压，同时对控制系统的控制精度要求更高。熔模精密铸造熔模铸造具有以下优点:熔模铸造具有较高的尺寸精度和表面光洁度尺寸精度一般可达到CT4-6（砂型铸造为CT10-13,压铸为CT5-7）;灵活的设计,可以铸造高度复杂的铸件；清洁生产,型砂中不含化学粘结剂，低温下对环境无害，旧砂回收率达95%以上。解释CT4-6，CT是铸件的尺寸公差等级，跟随的数字越大，精度越低，即铸件尺寸的允许范围越大。石膏型铸造石膏型可用于制造尺寸精度高、残余应
5、力低的铸件，具有许多其他模具所不具备的特点:可精确复制模样,使铝合金铸件表面粗糙度达到0.83.2微米；导热系数低，薄壁部分容易完全成型，最薄处可铸造成05毫米的薄壁；可以制造具有复杂形状的铸件。铸造用石膏主要有三种：非泡沫石膏、泡沫石膏和熔模铸造用石膏。非发泡石膏型透气性差，低压铸造主要用于生产性能要求不高的铸件。泡沫石膏型具有一定的透气性，可用于生产薄壁（最薄为0.5mm）和曲面造型的铝合金铸件。2 .焊接目前，铝及其合金的焊接方法很多，其焊接方法通常有铝极氮弧焊（TIG焊）、熔化极氮弧焊（MIG焊）、激光焊、缝焊、电阻电焊、电子束焊、搅拌摩擦焊、感应焊。应用较广的是前面两种，铝极氢弧焊（
6、TIG焊）、熔化极氮弧焊（MIG焊）。铝极筑弧焊是铝制品应用最普遍的焊接方法，尤其适于焊接厚度5mm以下的铝及铝合金，主要由于焊接时热量集中，电弧燃烧稳定，焊缝金属致密，成形良好、表面光亮，焊接接头的强度和塑性较高，质量较好。氮气流对焊接区的冲刷使焊接接头冷却加快，改善了其组织性能；接头形式不受限制，且适于全位置焊接。但此方法不宜在露天环境操作。与铝极氮弧焊相比，熔化极氮弧焊（MIG焊）除了上述特点外，还具有焊接效率高，易实现自动焊和半自动焊，且适用于各种板厚的铝及其合金焊接等优点。但由于送丝系统限制，焊丝直径不宜过大，且焊缝气孔敏感性较大。3 .挤压成型挤压成型，是对放在模具型腔（或挤压筒）
7、内的金属坯料施加强大的压力，迫使金属坯料产生定向塑性变形，从挤压模的模孔中挤出，从而获得所需断面形状、尺寸并具有一定力学性能的零件或半成品的塑性加工方法。挤压成型在电池包箱体加工过程中，一般需要配合其他工艺手段使用。在挤压过程中，被挤压金属在变形区能获得比轧制锻造更为强烈和均匀的三向压缩应力状态，这就可以充分发挥被加工金属本身的塑性；挤压制品的精度高,制品表面质量好,还提高了金属材料的利用率和成品率；挤压的工艺流程短，生产方便，一次挤压即可获得比热模锻或成型轧制等方法面积更大的整体结构件。轻金属及轻合金具有良好的挤压特性,特别适合于挤压加工，如铝及铝合金，可以通过多种挤压工艺和多种模具结构进行
8、加工。挤压成型也有明显的局限性,它只适用于等截面产品，形状也不能过于复杂。04Four几种加工工艺的缺陷L铸造容易出现的缺陷熔模铸造有以下缺点:原材料昂贵铸造成本高工艺流程复杂,流程长，生产周期长；铸造性能一般不高。石膏型铸造也有其缺点:石膏型激冷效果差，铸件壁厚变化较大时，厚部容易出现缩松、缩孔等缺陷；石膏型透气性差，铸件容易形成气孔、呛火等缺陷。根据具体的铸造缺陷类型，普遍认为在凝固末期，枝晶间孤立液相引起的凝固收缩不能被液相区有效补偿，从而导致主要的铸造缺陷，孔洞和热裂纹。随着孔洞的形成，在合金凝固的糊状区，随着更多固相的形成，凝固前沿液相中的气体浓度逐渐达到过饱和状态。同时，由于枝晶间
9、的毛细作用，高固相分数区域的局部压力降低。当液相中过饱和气体的分压大于孔隙形成压力时，孔隙将附着在模具中的枝晶臂、夹杂物或裂纹和沟槽上成核。然后长大，最后形成孔洞。热裂纹的形成是铸造生产中最常见的铸造缺陷之一。外部裂纹常发生在铸件的角部，此处截面厚度突变或局部凝结缓慢，凝固时承受拉应力；内部裂纹发生在铸件最后凝固的部分，并且经常出现在缩孔附近。2.焊接难点铝容易氧化在焊接过程中，铝及其合金容易氧化，在材料表面形成致密的AI2O3膜。AI2O3的熔点高达2050。远高于铝和铝合金（纯铝660,铝合金595oC）oAI2O3非常稳定并且难以去除，这阻碍了焊接过程中基底金属的熔化和熔合。由于AI2O
10、3薄膜的熔点是铝及铝合金的近3倍，密度远高于铝及铝合金，焊接时容易形成未熔合、夹杂等缺陷。此外，氧化膜具有良好的亲水性，焊接时会促进焊缝中气孔的形成。因此，为了保证铝合金的焊接质量，必须在焊接前严格清理其表面的氧化膜，防止其在焊接过程中再次氧化或去除新生成的氧化膜。热导率高、比热容大铝合金的比热容和导热率比钢大,焊接时，电弧的热量容易向四周扩散,因此需采用能量集中、热输入的热源，对于较厚铝合金材料有时还需对工件进行预热。而更高的热输入往往形成过热，稍有不慎，则容易产生焊道下垂，导致工件烧穿。线膨胀系数大热裂倾向大铝及铝合金的膨胀系数约为钢的两倍，凝固时的体积收缩率较大（达6.5%,而钢的为3.
