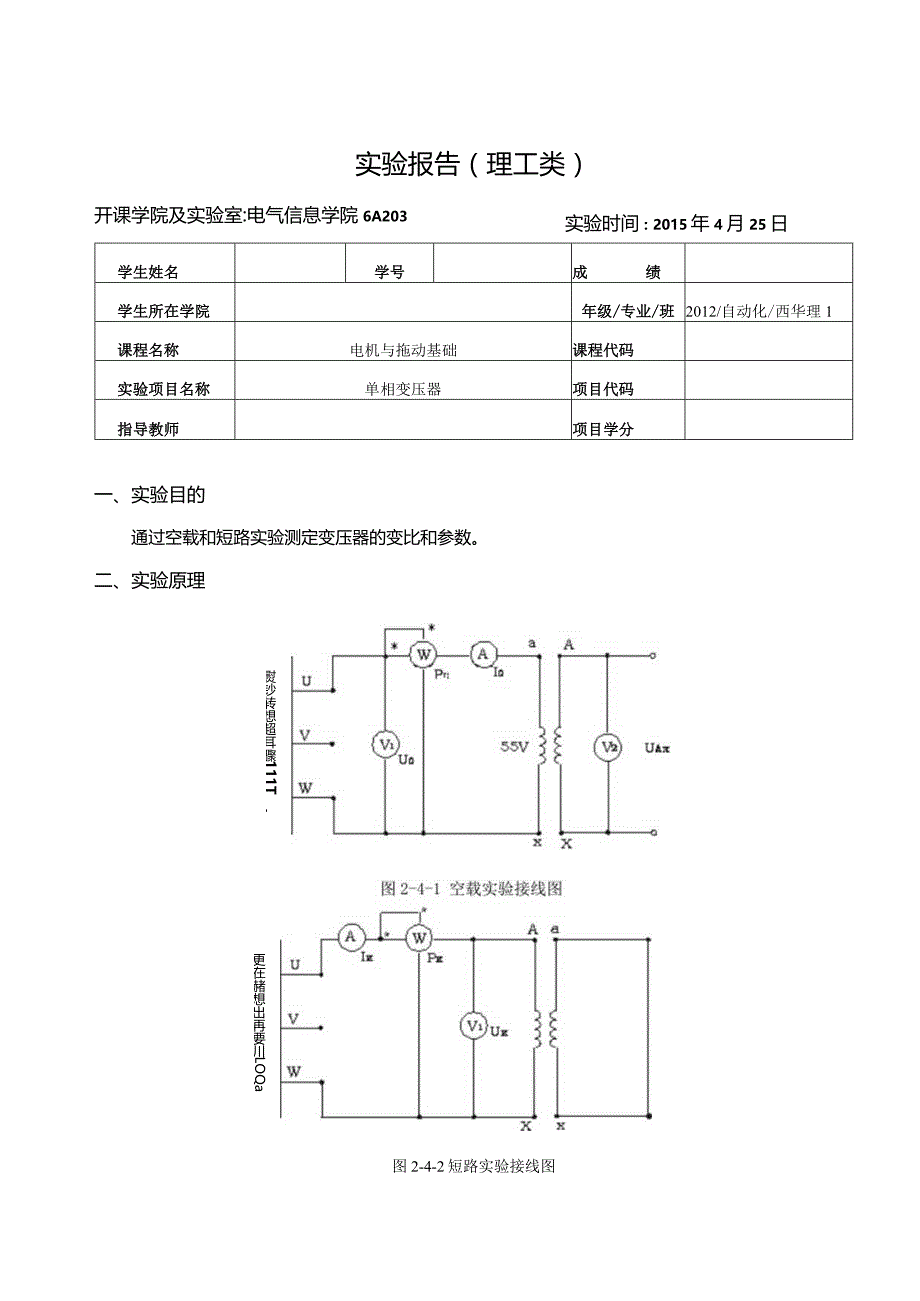

1、开课学院及实验室:电气信息学院6A203实验报告（理工类）学生姓名学号成绩学生所在学院年级/专业/班2012/自动化/西华理1课程名称电机与拖动基础课程代码实验项目名称单相变压器项目代码指导教师项目学分实验时间：2015年4月25日一、实验目的通过空载和短路实验测定变压器的变比和参数。二、实验原理熨钞转想超耳骤111T。QQ更在赭想出再要川LOQa图2-4-2短路实验接线图三、实验设备、仪器及材料序号型号名称数量1D33交流电压表1件2D32交流电流表1件3D34-3单三相智能功率、功率因数表1件4DJll三相组式变压器1件5D42三相可调电阻器1件6D43三相可调电抗器1件7D51波形测试及
2、开关板1件四、实验步骤1、空载实验1）在三相调压交流电源断电的条件下，按图2-4-1接线。被测变压器选用三相组式变压器DJlO中的一只作为单相变压器，其额定容量Pn=48.4W,UU2n=12131.8V,II2s=0.4/1.6Ao变压器的低压线圈a、X接电源，高压线圈A、X开路。2）选好所有电表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。调节三相调压器旋钮，使变压器空载电压U0=1.2Un,然后逐次降低电源电压，在L20.2Un的范围内，测取变压器的U。、I。、四。4）测取数据时，U=UN点必

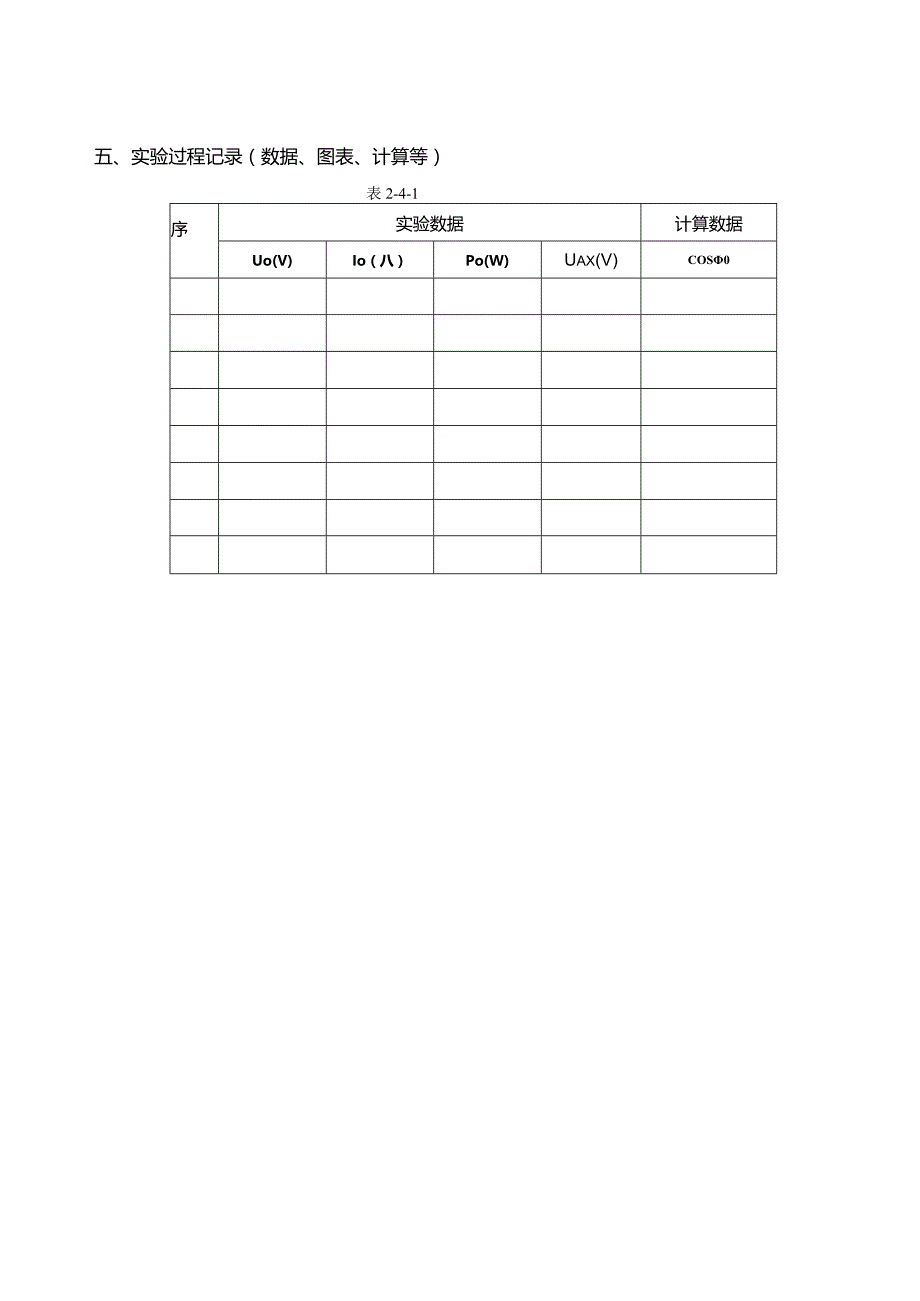

3、须测，并在该点附近测的点较密，共测取数据7-8组。记录于表2-4-1中。5）为了计算变压器的变比，在U、以下测取原方电压的同时测出副方电压数据也记录于表2-4-1中。测取短路特性UK=f（I）,P=f（I）,cos=f（I）o2、短路实验D按下控制屏上的“关”按钮，切断三相调压交流电源，按图2-4-2接线（以后每次改接线路，都要关断电源）。将变压器的高压线圈接电源，低压线圈直接短路。2）选好所有电表量程，将交流调压器旋钮调到输出电压为零的位置。3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于LllN为止，在（021.1）In范围内测取变压器的Uk、Ik、Pko4）测取数据时，IK=IN点必须测，共测取数据6-7组记录于表2-4-2中。五、实验过程记录（数据、图表、计算等）表2-4-1序实验数据计算数据Uo(V)Io（八）Po(W)Uax(V)COS0表2-4-2序号实验数据计算数据Uk(V)Ik（八）Pk(W)COSK六、实验结果分析及问题讨论
