《电镀中酸洗改进与防氢脆措施全套.docx》由会员分享，可在线阅读，更多相关《电镀中酸洗改进与防氢脆措施全套.docx（5页珍藏版）》请在第壹文秘上搜索。

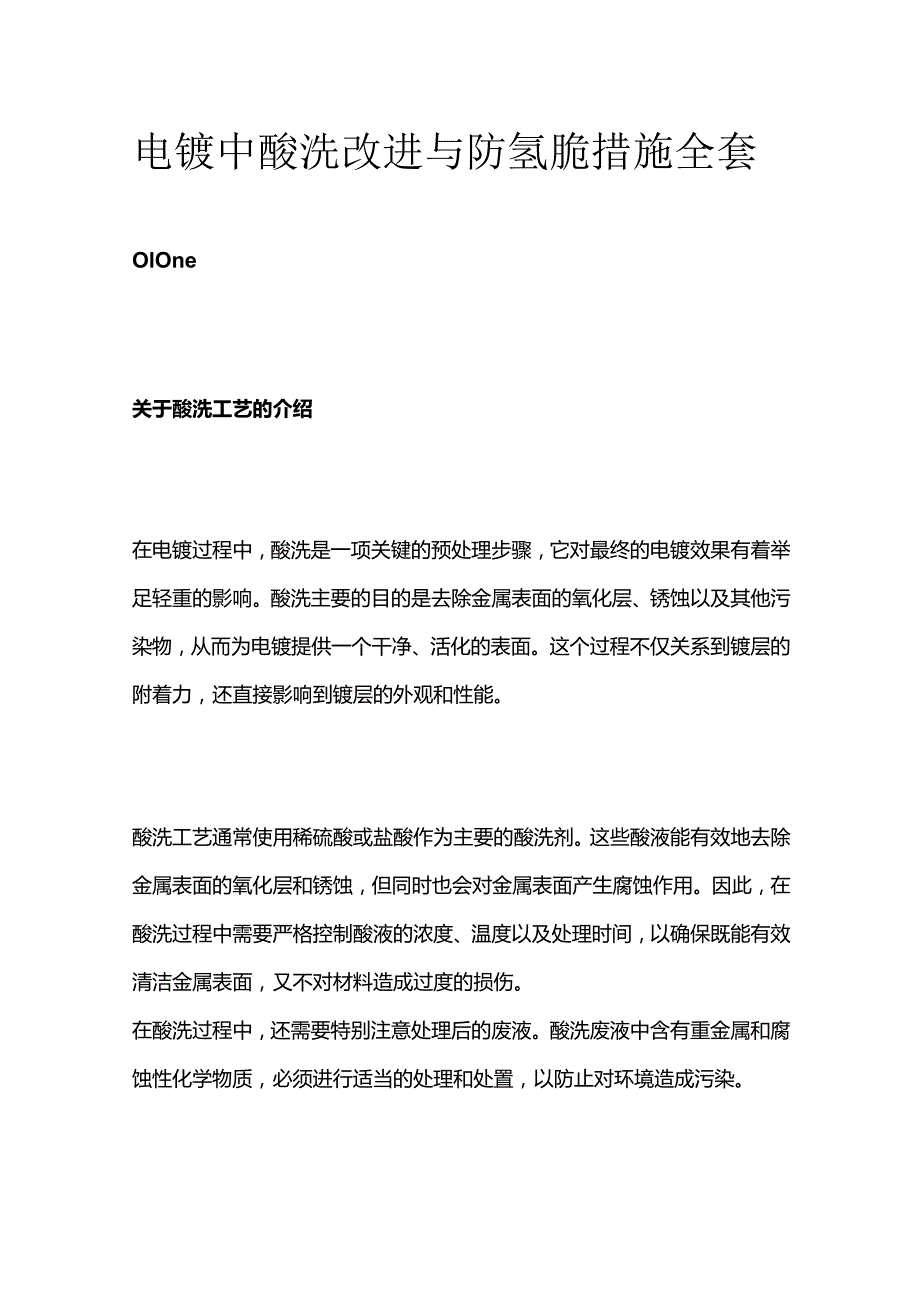

1、电镀中酸洗改进与防氢脆措施全套OlOne关于酸洗工艺的介绍在电镀过程中，酸洗是一项关键的预处理步骤，它对最终的电镀效果有着举足轻重的影响。酸洗主要的目的是去除金属表面的氧化层、锈蚀以及其他污染物，从而为电镀提供一个干净、活化的表面。这个过程不仅关系到镀层的附着力，还直接影响到镀层的外观和性能。酸洗工艺通常使用稀硫酸或盐酸作为主要的酸洗剂。这些酸液能有效地去除金属表面的氧化层和锈蚀，但同时也会对金属表面产生腐蚀作用。因此，在酸洗过程中需要严格控制酸液的浓度、温度以及处理时间，以确保既能有效清洁金属表面，又不对材料造成过度的损伤。在酸洗过程中，还需要特别注意处理后的废液。酸洗废液中含有重金属和腐蚀

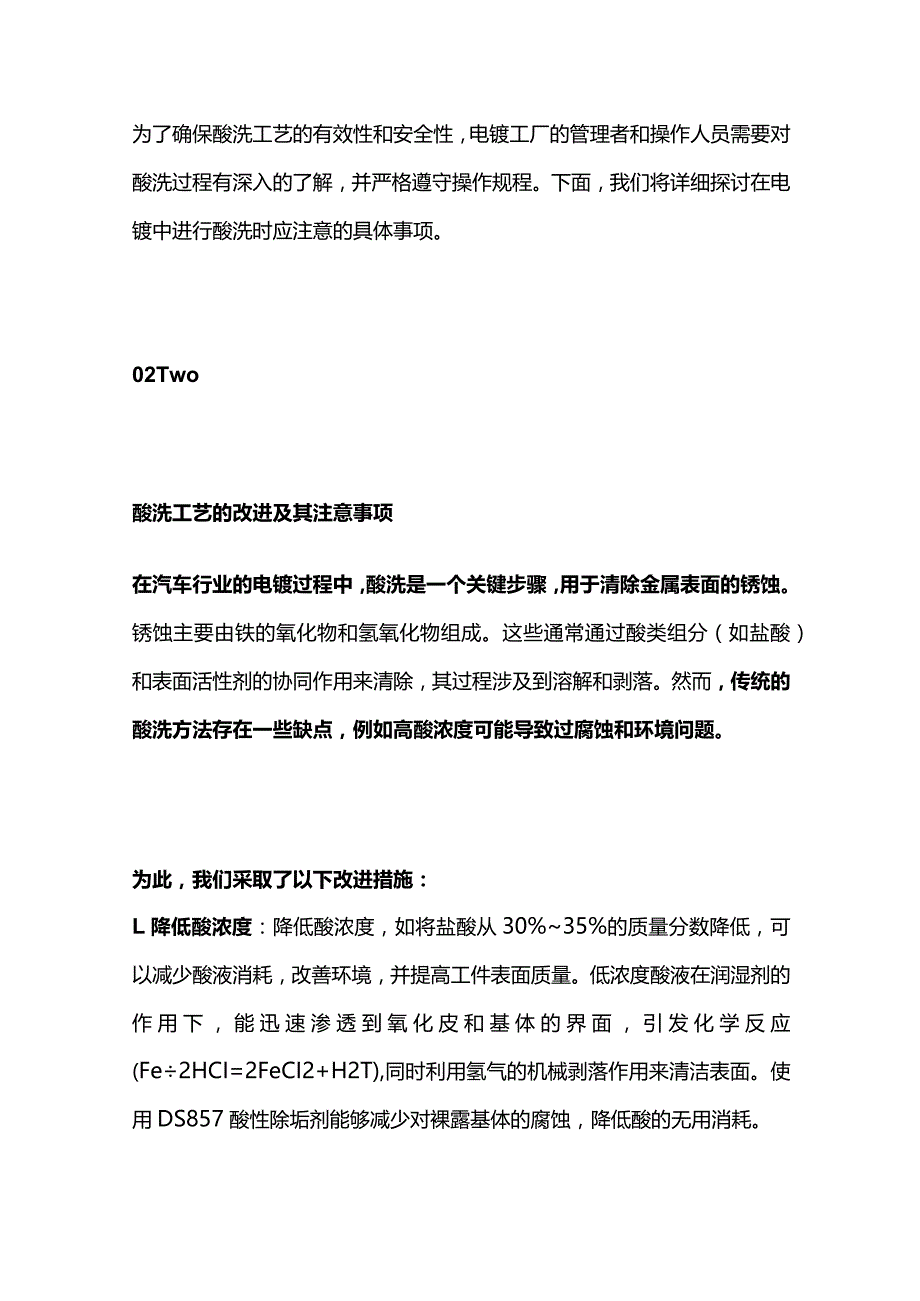

2、性化学物质，必须进行适当的处理和处置，以防止对环境造成污染。为了确保酸洗工艺的有效性和安全性，电镀工厂的管理者和操作人员需要对酸洗过程有深入的了解，并严格遵守操作规程。下面，我们将详细探讨在电镀中进行酸洗时应注意的具体事项。02Two酸洗工艺的改进及其注意事项在汽车行业的电镀过程中，酸洗是一个关键步骤，用于清除金属表面的锈蚀。锈蚀主要由铁的氧化物和氢氧化物组成。这些通常通过酸类组分（如盐酸）和表面活性剂的协同作用来清除，其过程涉及到溶解和剥落。然而，传统的酸洗方法存在一些缺点，例如高酸浓度可能导致过腐蚀和环境问题。为此，我们采取了以下改进措施：L降低酸浓度：降低酸浓度，如将盐酸从30%35%的

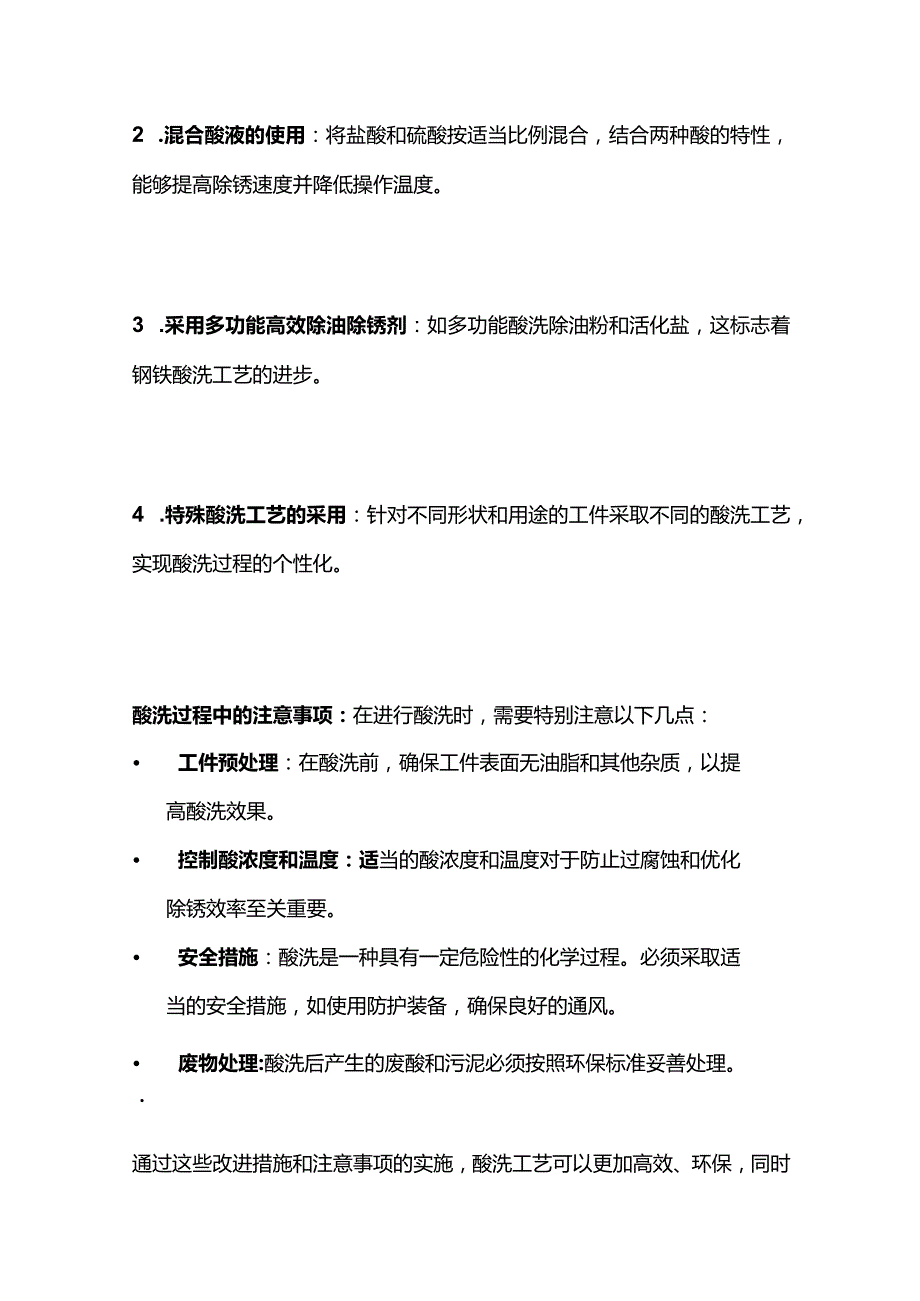

3、质量分数降低，可以减少酸液消耗，改善环境，并提高工件表面质量。低浓度酸液在润湿剂的作用下，能迅速渗透到氧化皮和基体的界面，引发化学反应(Fe2HCI=2FeCI2+H2T),同时利用氢气的机械剥落作用来清洁表面。使用DS857酸性除垢剂能够减少对裸露基体的腐蚀，降低酸的无用消耗。2 .混合酸液的使用：将盐酸和硫酸按适当比例混合，结合两种酸的特性，能够提高除锈速度并降低操作温度。3 .采用多功能高效除油除锈剂：如多功能酸洗除油粉和活化盐，这标志着钢铁酸洗工艺的进步。4 .特殊酸洗工艺的采用：针对不同形状和用途的工件采取不同的酸洗工艺，实现酸洗过程的个性化。酸洗过程中的注意事项：在进行酸洗时，需要
4、特别注意以下几点： 工件预处理：在酸洗前，确保工件表面无油脂和其他杂质，以提高酸洗效果。 控制酸浓度和温度：适当的酸浓度和温度对于防止过腐蚀和优化除锈效率至关重要。 安全措施：酸洗是一种具有一定危险性的化学过程。必须采取适当的安全措施，如使用防护装备，确保良好的通风。 废物处理:酸洗后产生的废酸和污泥必须按照环保标准妥善处理。通过这些改进措施和注意事项的实施，酸洗工艺可以更加高效、环保，同时保证了产品质量。03Three电镀中酸洗防止氢脆的措施在汽车行业的电镀过程中，酸洗是一个关键步骤，但同时它也带来了氢脆的风险。氢脆是由于氢原子渗透进金属内部，引起的脆化现象，这对于高强度钢尤其危险。以下是几
5、种有效的防止氢脆的措施：L使用多功能缓抑制剂：这类产品既具有缓蚀功能，又能有效抑制氢气的渗透。它们在加快酸洗速度的同时，减少氢气的吸收，提高缓蚀率。2 .严格控制酸洗条件：研究表明，钢铁在酸洗液中的渗氢量与酸浓度关系不大，但与酸洗温度和时间有较大关系。建议使用高浓度酸液并缩短酸洗时间，尤其对于高速钢和其他高强度钢种。控制酸洗的温度和时间，可以有效减少氢气的渗透。3 .防止酸洗液污染：当酸洗液中含有某些金属杂质（如磷、碑、锡、汞、铅、锌、镉等）时，会增加氢的渗透，从而加剧氢脆的风险。因此，必须保持酸洗液的纯净，避免这些杂质的污染。4 .进行驱氢处理：对于经过酸洗的工件，建议进行180200。C的驱氢处理，持续34小时。这种处理可以有效地移除已渗透的氢气，减少氢脆的风险。如果发现有氢渗透，应尽快进行驱氢处理，以避免因氢脆导致的失效。总的来说，酸洗作为汽车行业电镀过程中不可或缺的一步，其重要性不言而喻。通过实施上述改进措施和防护策略，我们不仅能有效提升金属部件的质量和性能，还能大大降低氢脆等潜在风险。这些措施不仅涉及技术层面的创新，还包含对环境保护和操作安全的考量，显示了汽车行业在持续追求技术卓越的同时，也在积极履行其社会责任。随着新技术的不断发展和应用，我们期待电镀行业将继续朝着更加高效、环保和安全的方向发展。
