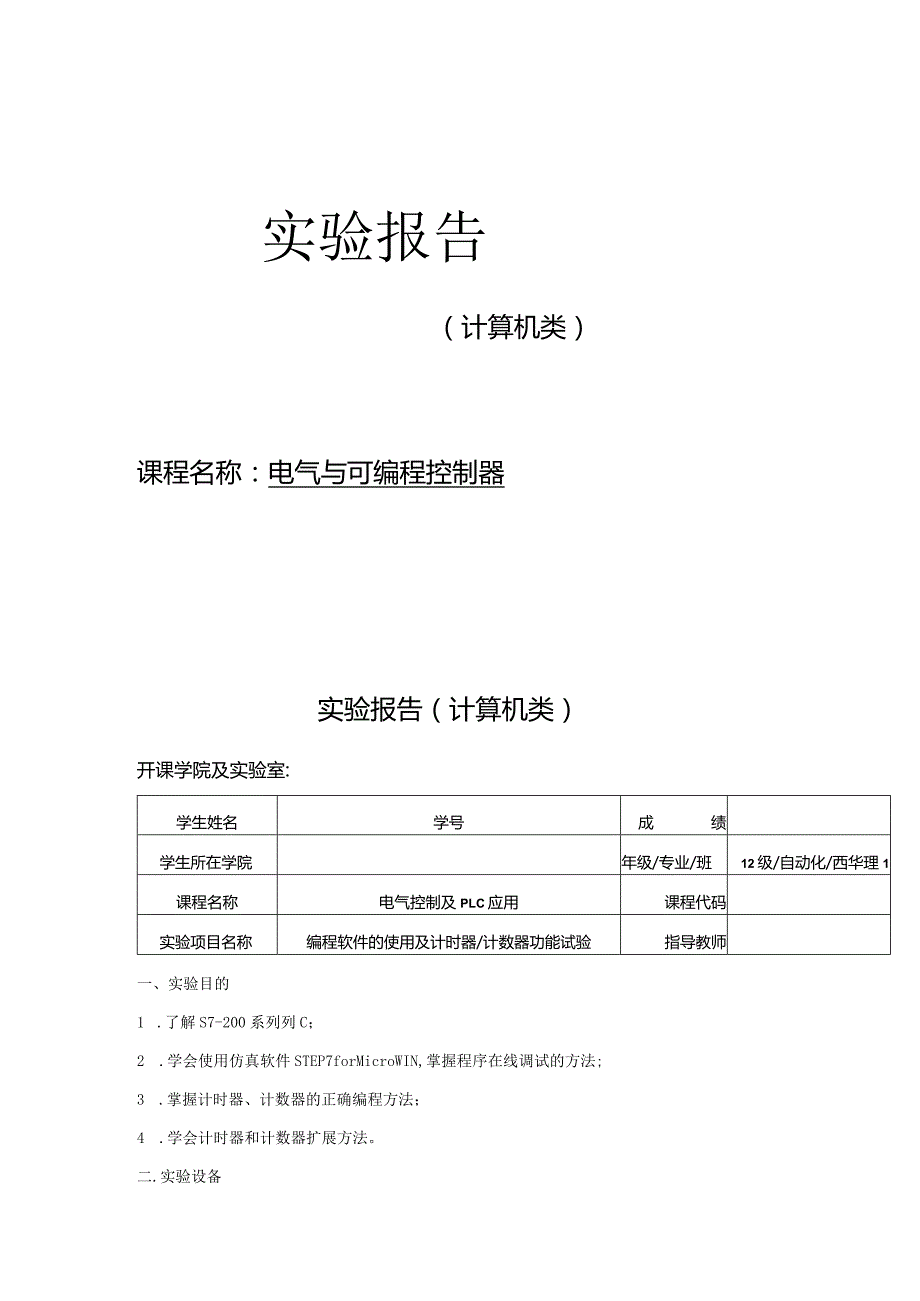

1、实验报告（计算机类）课程名称：电气与可编程控制器实验报告（计算机类）开课学院及实验室:学生姓名学号成绩学生所在学院年级/专业/班12级/自动化/西华理1课程名称电气控制及PLC应用课程代码实验项目名称编程软件的使用及计时器/计数器功能试验指导教师一、实验目的1 .了解S7-200系列列C；2 .学会使用仿真软件STEP7forMicroWIN,掌握程序在线调试的方法;3 .掌握计时器、计数器的正确编程方法；4 .学会计时器和计数器扩展方法。二.实验设备个人计算机、S7-200系列PLC、通讯电缆、STEP7forMiCrOWIN编程软件三.实验内容L通过编程软件STEP7forMiCroWin
2、建立主程序并下载到PLC中，同时运行程序；2 .利用编程软件提供的调试工具在线调试程序；3 .用一个计时器设计当输入10.0从OFF变为ON后20秒输出QO.0变为ON的控制梯形图并调试通过。4 .用两个计时器设计当输入10.0从OFF变为ON后20秒输出Q0.0变为ON的控制梯形图并调试通过。5 .用一个计时器、一个加法计数器设计当输入10.0从OFF变为ON后20秒输出Q0.0变为ON的控制梯形图并调试通过;用一个计时器、一个减法计数器设计当输入10.0从OFF变为ON后20秒输出Q0.1变为ON的控制梯形图并调试通过。6 .用一个计时器、两个加法计数器设计当输入10.0从OFF变为ON后

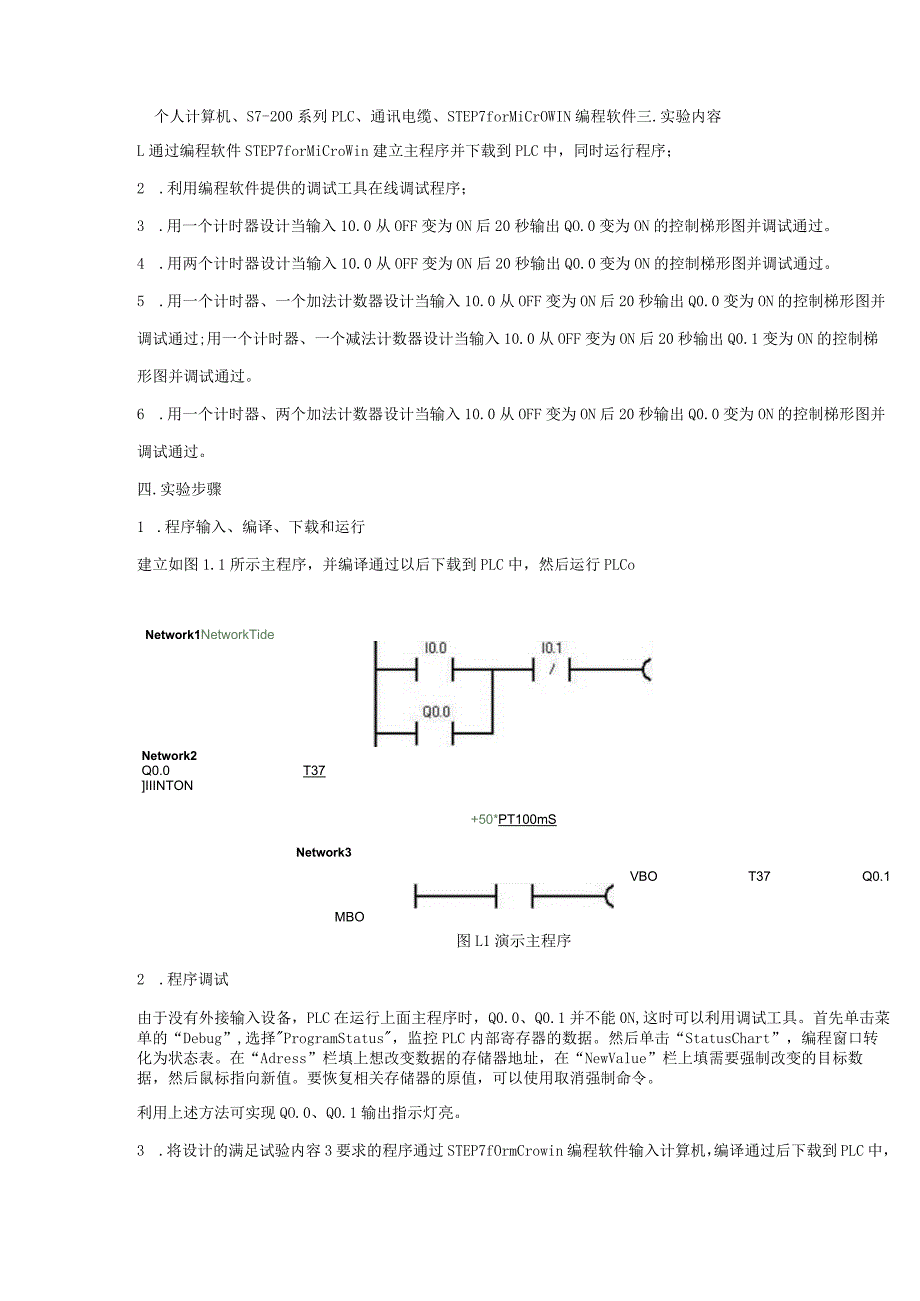

3、20秒输出Q0.0变为ON的控制梯形图并调试通过。四.实验步骤1 .程序输入、编译、下载和运行建立如图1.1所示主程序，并编译通过以后下载到PLC中，然后运行PLCoNetwork1NetworkTideNetwork2Q0.0T37IIINTON+50*PT100mSNetwork3VBOT37Q0.1MBO图L1演示主程序2 .程序调试由于没有外接输入设备，PLC在运行上面主程序时，Q0.0、Q0.1并不能0N,这时可以利用调试工具。首先单击菜单的“Debug”,选择ProgramStatus，监控PLC内部寄存器的数据。然后单击“StatusChart”，编程窗口转化为状态表。在“Adr

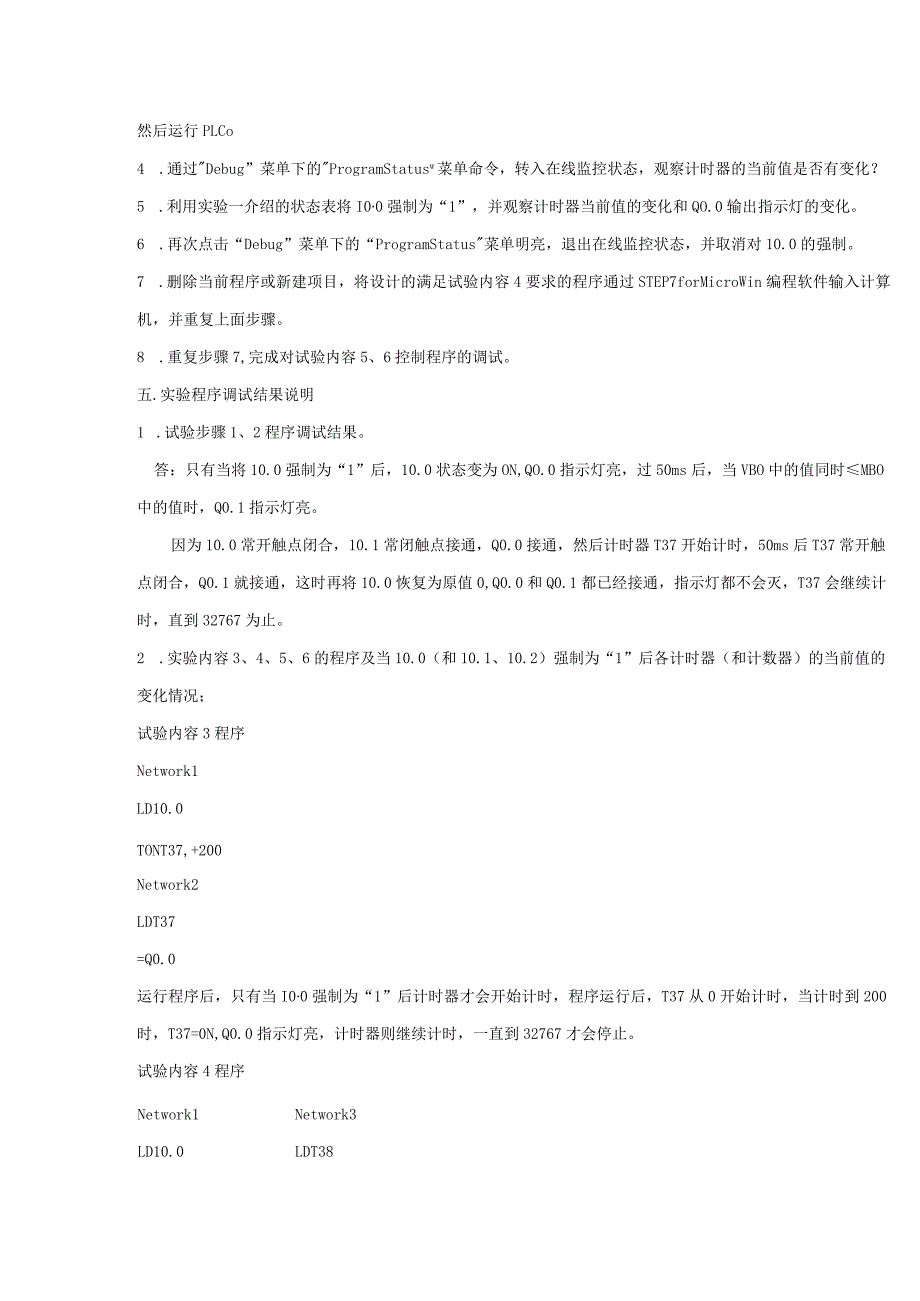

4、ess”栏填上想改变数据的存储器地址，在“NewValue”栏上填需要强制改变的目标数据，然后鼠标指向新值。要恢复相关存储器的原值，可以使用取消强制命令。利用上述方法可实现QO.0、Q0.1输出指示灯亮。3 .将设计的满足试验内容3要求的程序通过STEP7fOrmCrowin编程软件输入计算机，编译通过后下载到PLC中，然后运行PLCo4 .通过Debug”菜单下的ProgramStatusw菜单命令，转入在线监控状态，观察计时器的当前值是否有变化？5 .利用实验一介绍的状态表将I00强制为“1”，并观察计时器当前值的变化和QO.0输出指示灯的变化。6 .再次点击“Debug”菜单下的“Pro
5、gramStatus菜单明亮，退出在线监控状态，并取消对10.0的强制。7 .删除当前程序或新建项目，将设计的满足试验内容4要求的程序通过STEP7forMicroWin编程软件输入计算机，并重复上面步骤。8 .重复步骤7,完成对试验内容5、6控制程序的调试。五.实验程序调试结果说明1 .试验步骤1、2程序调试结果。答：只有当将10.0强制为“1”后，10.0状态变为ON,QO.0指示灯亮，过50ms后，当VBO中的值同时MBO中的值时，Q0.1指示灯亮。因为10.0常开触点闭合，10.1常闭触点接通，Q0.0接通，然后计时器T37开始计时，50ms后T37常开触点闭合，Q0.1就接通，这时再
6、将10.0恢复为原值0,Q0.0和Q0.1都已经接通，指示灯都不会灭，T37会继续计时，直到32767为止。2 .实验内容3、4、5、6的程序及当10.0（和10.1、10.2）强制为“1”后各计时器（和计数器）的当前值的变化情况；试验内容3程序Network1LD10.0TONT37,+200Network2LDT37=Q0.0运行程序后，只有当I00强制为“1”后计时器才会开始计时，程序运行后，T37从0开始计时，当计时到200时，T37=0N,Q0.0指示灯亮，计时器则继续计时，一直到32767才会停止。试验内容4程序Network1Network3LD10.0LDT38TONT37,+
7、100=Q0.0Network2LDT37TONT38,+100运行程序后，经过程序调试，只有当10.0强制为“1”后计时器才会正常工作，程序才能正常运行。程序运行后，T37从0开始计时，计时到100时，T38从。开始计时，当T38计时满100后，T38=ON,Q0.0指示灯亮，T37、T38一直计时，直到32767停止计时。当10.0恢复为0后，T37和T38复位，计数恢复0。试验内容5程序Network1NetWork3Network5LD10.0ldcoLDClANT37二Q0.0=Q0.1TONT37,+10Network4Network2LDT37LDT37LDSMO.1LDSMO.
8、1010.2010.1CTDCl,+20CTUC0,+20运行程序后，只有当10.0、10.1、I02都强制为“1”后计时器才能正常计时，程序才能正常运行，程序开始运行后T37从O开始计时，每次重复计时到10,CO即计时一次，当CO计时到20是，CO=ON,Q0.0指示灯亮，然后Cl开始计时，T37继续计时，每10次Cl计一次时,当Cl计时到20以后,Cl=ON,Q0.1指示灯亮。试验内容6程序Network1LDSMO.1Network4LD10.00COLDClANT37CTUCO,+2=Q0.0TONT37,+10NetworkeNetwork2LDCOLDT37CTUCl,+10运行程
9、序后，只有当10.0、10.1都强制为“1”后计时器才能正常计时，程序才能正常运行,程序开始运行后T37从。开始计时，每次重复计时到10,CO计时一次，当CO计时到2的时候，C0=0N,SM=O.l=0N,Cl开始计时,计时到10时CLQ0.0指示灯亮。四.思考题1 .对实验内容4中的程序,将T37的预置值修改为50后,T38的预置值应该为多少？为什么？答：T38的值应修改为150,T37计数到50后T38才开始生效计数，T37计时为5s,则T38预置值应该为：（20-5）x1000z?75=1501002 .对实验内容5中的程序，将T37的预置值修改为20后，CO、Cl的预置值应该为多少？为
10、什么？答：CO、CI预置值应为10。T37计时时间=20xl00=200OmS=2加,CO或Cl计数脉冲输入端没2s产生一个脉冲，当前值会+1或者T,当延时时间为20s后，Q0.0、Q0.1才会接通，指小灯才会亮。3 .对实验内容6中的程序，为什么需要语句“0C0”？能否省略该语句答：此语句是表达复位，不能省略。省略后，CO无法自动复位，计数到2后不会停止，会继续计数直到32767为止，无法产生脉冲，Cl不会计数，Q0.0指示灯不会亮起来。实验报告（计算机类）开课学院及实验室：实验时间：年月日学生姓名学号成绩学生所在学院西华学院年级/专业/班12级/自动化/西华理1课程名称电气与可编程控制器课
11、程代码实验项目名称三相异步电动机Y降压启动的控制指导教师一.实验目的1、熟悉S7-200PLC基本指令;2、学会将继电器一接触器控制电路转换为PLC控制梯形图的方法。二.实验设备个人计算机、S7-200系歹IJPLC、通讯电缆、STEPVforMicroWin编程软件三.实验内容1、分析如图2.1所示三相异步电动机Y-降版起动的控制主电路及控制电路的工作原理；2,设按下起动按钮SF2后20秒，三相异步电动机自动完成从Y形接法到接法的转换；3、在继电器一接触器拉制电路的基础上编制满足三相异步电动机Y一降压起动的控制PLC控制梯形图，并下载到PLC中，并利用调试工具获得正确的PLC控制梯形图。编制
12、PLC控制梯形图时按照表2.1所示的I/O定义进行。表2.1I/O定义表数字量输入输入地址数字量输出输出地址停车按钳SFl动断触点10.0接触器QAlQ0.0起动按钮SF2动合触点10.1接触器QA2Q0.1热继电器BB动断触点10.2接触器QA3Q0.2也机运行指示Q0.3y-50Hz.380VFA图2.1四.实验步骤1、上机之前编制完毕三相异步电动机Y-降压起动的控制PLC控制梯形图程序，如图2.2所示；2、将编制的控制梯形图通过STEP7forMicroWin编程软件输入计算机，编译无误后下载到PLC中，然后运行程序；3、利用状态表强制先将10.0、10.2的值强制改变为“1”（具体方法
13、参考实验一的调试方法）；4、利用状态表强制将10.1的值改变为“1”，观测Q0.0,Q0.1,Q0.2,Q.3输出指示灯的变化是否满足要求；5、解除对Kll的强制或者将10.1强制为“0”观测输出的变化；6、解除对10.0的强制或者将10.0强制为“0”观测输出的变化；7、利用顺控步进指令(LSCR.SORE,SCRT)编写控制程序，并调试正确，如图2.3所示。五.控制程序、调试与结果分析1、三相异步电动机Y-降压起动的控制PLC控制梯形图程序10.2QOO丁)l-)QOOT37Q0.2lrl，IC)T37IInton*20CPT1QQm$Q0.2Q0.1()图2.2三相异步电动机Y-降压起动
