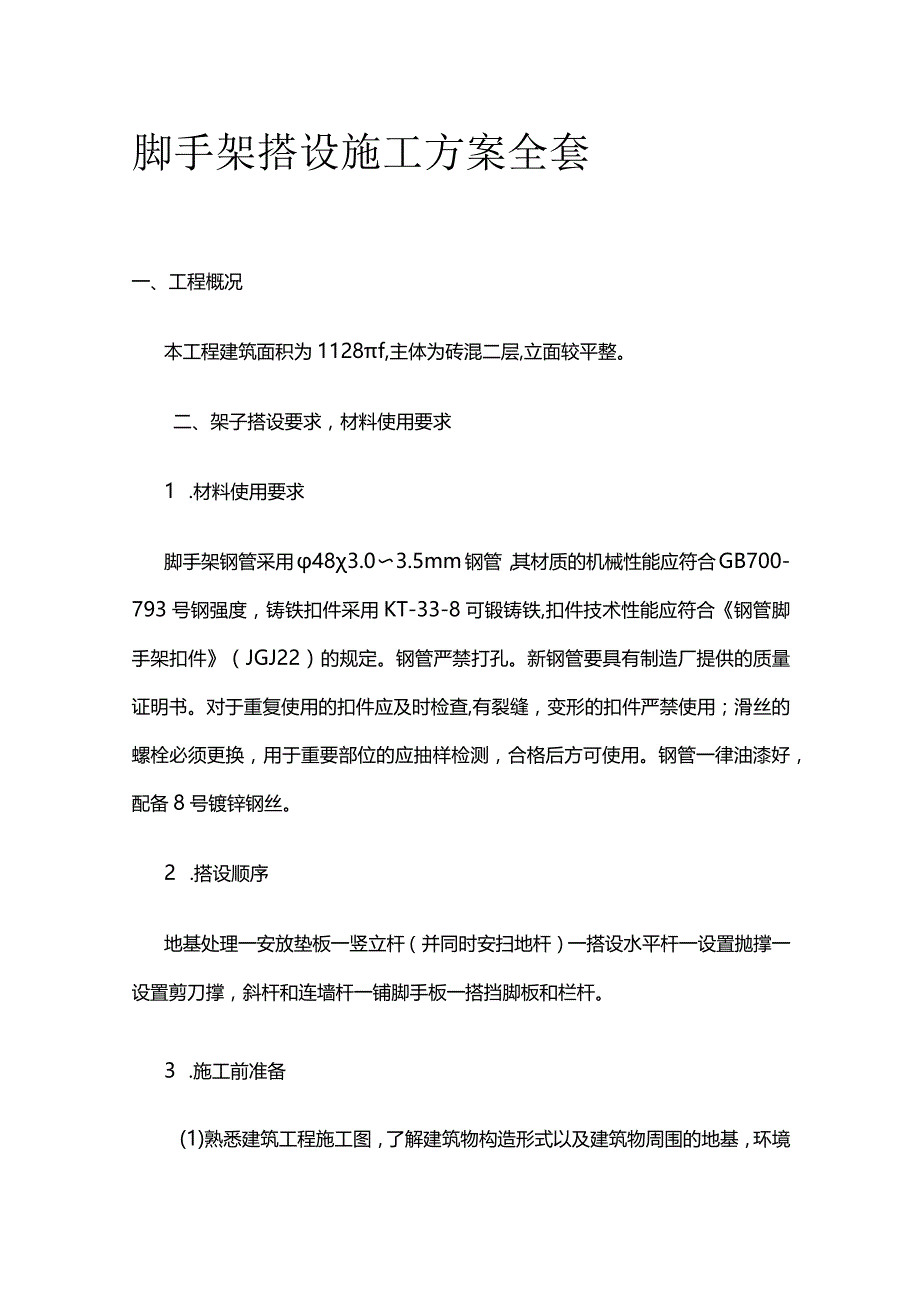

1、脚手架搭设施工方案全套一、工程概况本工程建筑面积为1128f,主体为砖混二层,立面较平整。二、架子搭设要求，材料使用要求1 .材料使用要求脚手架钢管采用483.03.5mm钢管，其材质的机械性能应符合GB700-793号钢强度，铸铁扣件采用KT-33-8可锻铸铁,扣件技术性能应符合钢管脚手架扣件（JGJ22）的规定。钢管严禁打孔。新钢管要具有制造厂提供的质量证明书。对于重复使用的扣件应及时检查,有裂缝，变形的扣件严禁使用；滑丝的螺栓必须更换，用于重要部位的应抽样检测，合格后方可使用。钢管一律油漆好，配备8号镀锌钢丝。2 .搭设顺序地基处理一安放垫板一竖立杆（并同时安扫地杆）一搭设水平杆一设置抛

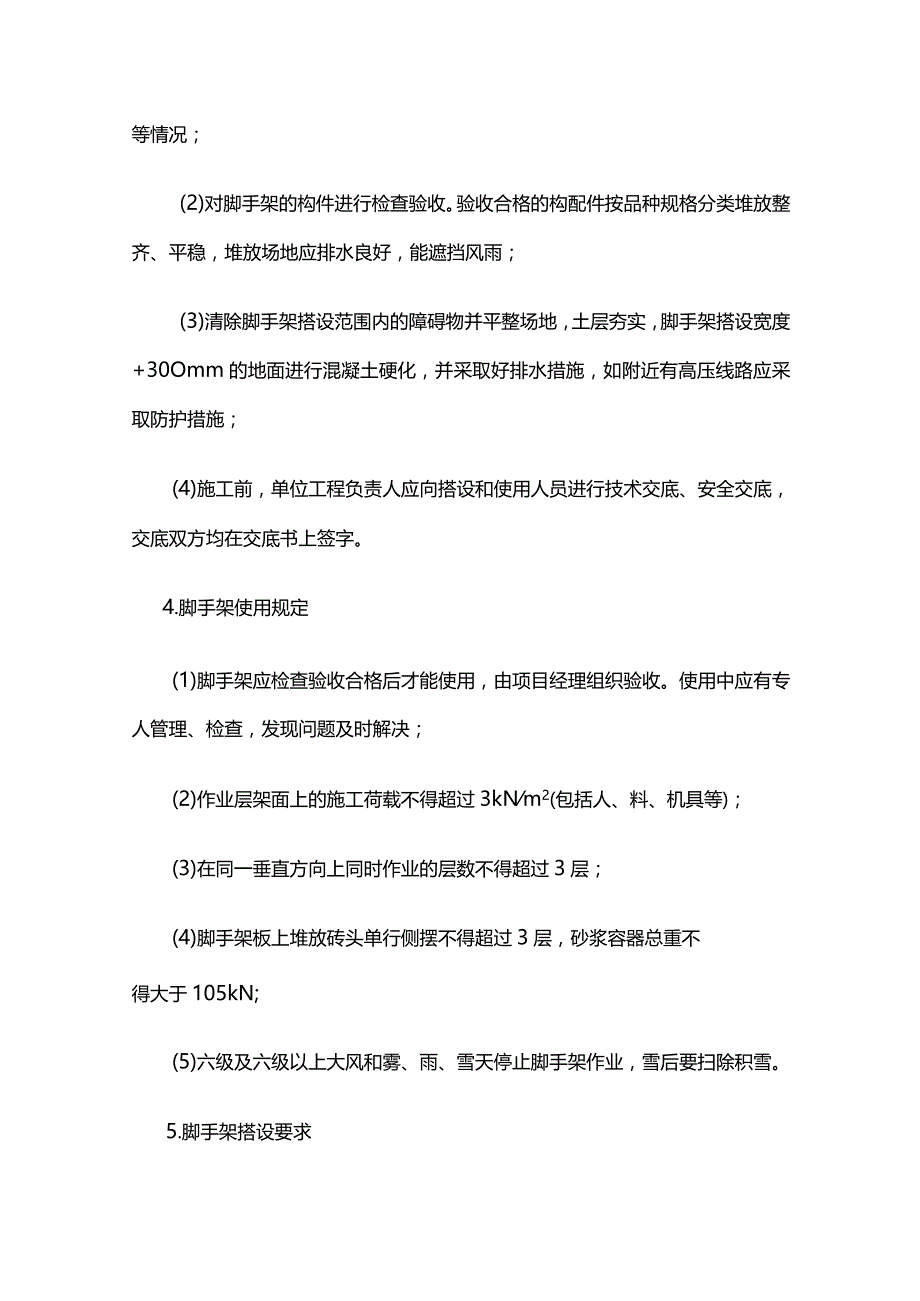

2、撑一设置剪刀撑，斜杆和连墙杆一铺脚手板一搭挡脚板和栏杆。3 .施工前准备(1)熟悉建筑工程施工图，了解建筑物构造形式以及建筑物周围的地基，环境等情况；(2)对脚手架的构件进行检查验收。验收合格的构配件按品种规格分类堆放整齐、平稳，堆放场地应排水良好，能遮挡风雨；(3)清除脚手架搭设范围内的障碍物并平整场地，土层夯实，脚手架搭设宽度+30Omm的地面进行混凝土硬化，并采取好排水措施，如附近有高压线路应采取防护措施；(4)施工前，单位工程负责人应向搭设和使用人员进行技术交底、安全交底，交底双方均在交底书上签字。4.脚手架使用规定(1)脚手架应检查验收合格后才能使用，由项目经理组织验收。使用中应有专

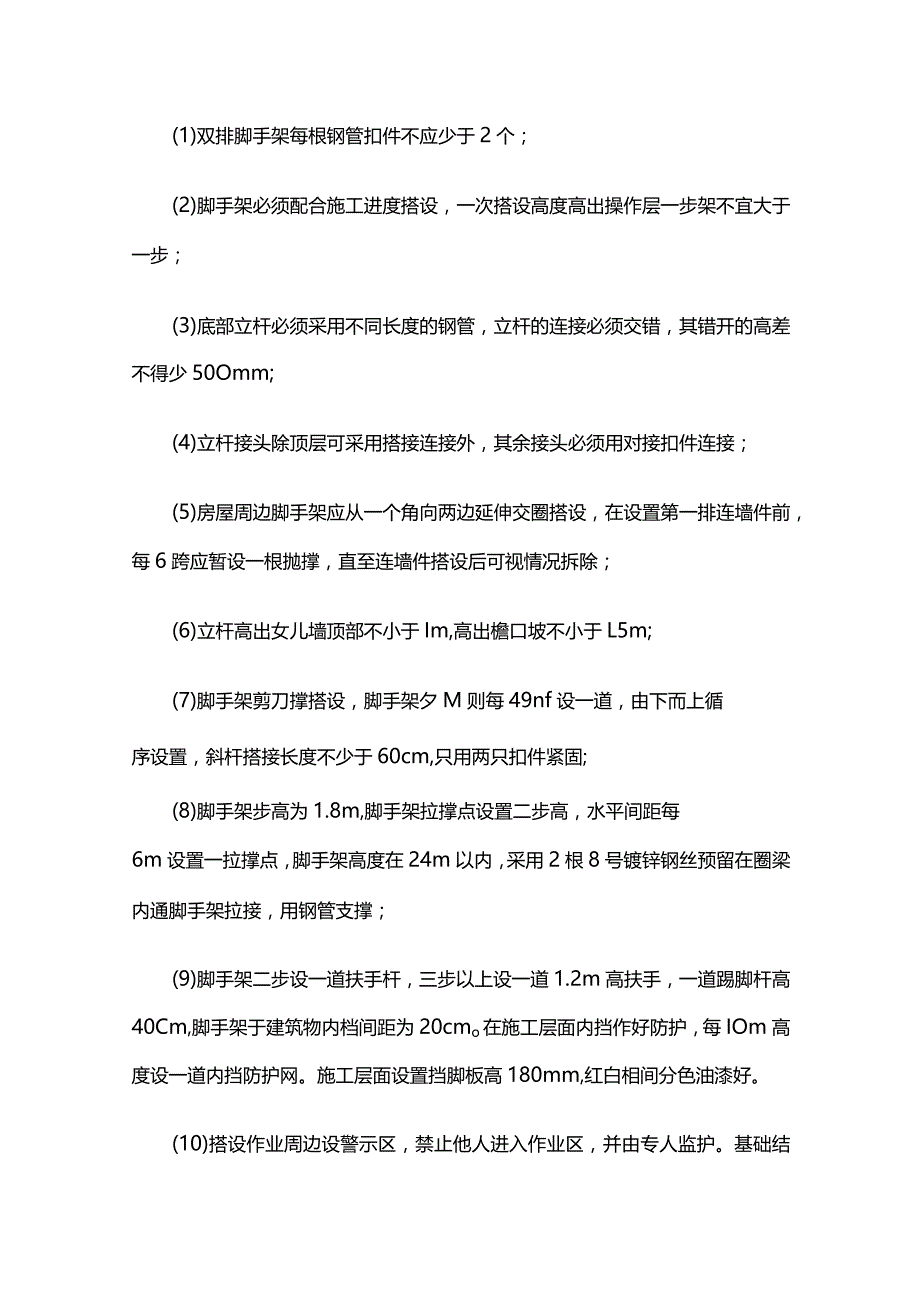

3、人管理、检查，发现问题及时解决；(2)作业层架面上的施工荷载不得超过3kNm2(包括人、料、机具等)；(3)在同一垂直方向上同时作业的层数不得超过3层；(4)脚手架板上堆放砖头单行侧摆不得超过3层，砂浆容器总重不得大于105kN;(5)六级及六级以上大风和雾、雨、雪天停止脚手架作业，雪后要扫除积雪。5.脚手架搭设要求(1)双排脚手架每根钢管扣件不应少于2个；(2)脚手架必须配合施工进度搭设，一次搭设高度高出操作层一步架不宜大于一步；(3)底部立杆必须采用不同长度的钢管，立杆的连接必须交错，其错开的高差不得少50Omm;(4)立杆接头除顶层可采用搭接连接外，其余接头必须用对接扣件连接；(5)房屋
4、周边脚手架应从一个角向两边延伸交圈搭设，在设置第一排连墙件前，每6跨应暂设一根抛撑，直至连墙件搭设后可视情况拆除；(6)立杆高出女儿墙顶部不小于Im,高出檐口坡不小于L5m;(7)脚手架剪刀撑搭设，脚手架夕M则每49nf设一道，由下而上循序设置，斜杆搭接长度不少于60cm,只用两只扣件紧固;(8)脚手架步高为1.8m,脚手架拉撑点设置二步高，水平间距每6m设置一拉撑点，脚手架高度在24m以内，采用2根8号镀锌钢丝预留在圈梁内通脚手架拉接，用钢管支撑；(9)脚手架二步设一道扶手杆，三步以上设一道1.2m高扶手，一道踢脚杆高40Cm,脚手架于建筑物内档间距为20cmo在施工层面内挡作好防护，每IO
5、m高度设一道内挡防护网。施工层面设置挡脚板高180mm,红白相间分色油漆好。(10)搭设作业周边设警示区，禁止他人进入作业区，并由专人监护。基础结束搭设前和搭设二排高度或IOm高度均要进行验收，验收合格后才能继续使用及搭设，搭设达到设计高度时再进行验收，验收合格后才能使用；(11)大雨大风后或使用时间较长或长期不使用，要检查架子的稳固性。6.脚手架的防护(1)脚手架四角设置避雷接地装置，接地电阻不大于10o(2)一排脚手架上全部铺设竹笆，并用14号钢丝固定，严禁挑头板和孔隙，一排以上每个楼层铺通竹笆，直至屋顶。(3)密目网围护，建筑物全封闭围护到脚手架顶，围网用16号钢丝扎牢，确保可靠。所有的
6、密目网要有产品合格证和准用证，杜绝伪劣产品。(4)脚手架搭设时如遇到六级以上大风，大雾，大雨和大雪天气应暂停脚手架作业。(5)脚手架搭设必须经过专业培训的持证架子工进行操作，搭设人员必须戴安全帽。(6)脚手架立杆底部要做好垫脚板或垫板。(7)脚手架在立杆的同时安好扫地杆和小横杆，以保证脚手架的整体性。(8)双排脚手架要搭设剪刀撑横向支撑,本脚手架搭设25m高度,必须在夕M则立面的两端开始设置剪刀撑，跨越立柱在57根之间，并且不小于6m,斜杆与地面的倾角在45。60。之间。(9)横向支撑的斜杆应在12步内，由底至顶呈之字形连续布置，斜杆采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。(1
7、0)立面挂设密目网防护,尺寸为2mm2.5mm用直径3.2mm规格合格的安全网。三、脚手架结构的整体稳定验算(本工程脚手架搭设高为8m)(1)在脚手架安全技术规范中双排扣件式钢管脚手架最大搭设高度中规定：根据在30m高度以内的立杆纵距L5m,立杆横距1.Om,步距L8m,横向水平杆外伸0.250.50m的规定，搭设全高8mo苏州安监站规定，脚手架在30m以内，立杆纵距取L5m,横距取1.05m,步距取1.8m,外伸取0.20m。连墙杆间距H=3.6mzL=6mo(2)纵向横向水平杆的计算本工程采用竹排片脚手板，属于施工荷载由纵向水平杆传给立柱的情况，查表当排距L=1.05m,施工均布荷载Q=3
8、kNrf时，操作层横向水平杆间距取05L=0.75m,柱距L=I.5m(柱距即纵向水平杆跨度)，均在该表容许范围。纵、横向水平杆的抗弯刚度，抗弯强度及扣件的抗滑移均满足要求，故不需进行计算。(3)立柱稳定验算先计算风荷载产生的压应力l)w计算=(2+2.5)0.3222.51.05=0.3021.05考虑筋绳影响us=1.2=1.20.302=0.36立网传给立柱的风荷载标准值：当H=30m时，uz=1.025H=5m时，uz=0.54先按UZ=I.11计算风荷载wk=0.7uzuswo=0.71.0250.360.35=0.09kNm2作用于立柱的风线荷载标准值qwk=wk.l=0.091.
9、8=0.163kNm风荷载产生的弯矩：Mw=1.4qwkh.h10=1.40.1631.81.810=0.074kN.m在5m高度产生的风荷载产生的弯曲压应力为：w=16.50.54/1.025=8.69Nmm.mm以上计算说明，风荷载的压应力虽然在25m高度较大，但此处的脚手架结构自重产生的轴向压应力很小,且w的绝对值也不大;5m处风荷载产生的压应力虽然小，但脚手架结构自重产生的轴压应力接近最大，因此验算底层立柱段的稳定性。2）底层主柱段的轴心压力防护材料产生的轴心压应力将立网重量计算入，即：Ngk=H.gk=250.125=3.125kN（查表gk=0.125kNm）Nqlk=L985kN
10、(查表)按每一层铺设一层脚手板计算Nq2k=0.157+0.011,825=0.607kNNq3k=6.09kN按二层同时操作计算N=1.985+0.723+6.09=8.79kN轴心压力设计值N=(1.20.87)3.125+1.41.48.798=21.554kN3)立柱稳定性计算安全网封闭时立柱稳定应满足：(NwA)+(MwW)fc或NA(fc-W)根据钢管采用483,钢材Q325,排距L=LO5m连墙件间距Hl=3.6m,Ll=6m查表:立柱截面积：A=4.24cm2回转半径:I=1.5945cm钢材抗压强度设计值：fc=180Nmm2立柱长度系数：U=L50=uhI=1.51801.
11、5945=169查表的稳定系数：0.248代入上式：A(fc-W)=O.2484.24l00Q80-6.4)0.001=18.254N=2L55满足要求。四、脚手架的拆除(1)为保证脚手架拆除中的稳定性，拆除脚手架必须完成下列准备工作：1)全面检查脚手架，重点检查扣件、连墙件、支撑系统等是否符合要求。2)根据检查结果及现场情况编制拆除方案并经有关部门批准。3)进行技术交底，交底双方在交底书上签字。4)根据拆除现场的情况，设围栏或警示标志，并有专人看守。5)清除脚手架上留存的材料，电线等杂物。(2)脚手架的拆除应符合下列要求：1)拆除脚手架必须有专人指挥，参与拆除的人员应注意动作的配合和协调，在拆除过程中不宜中途换人，不得擅自拆除有危险的构配件。2 )拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法。3 )连墙杆应在位于其上的全部可拆除之后方可拆除。当拆至最后一节立杆时，应先搭设临时支撑加固后，方可拆除。4 )拆脚手架宜一步一清，分段拆除时高差不大于2步，如高差不得已大于2步，应采取临时固定措施。5)剪刀撑和纵向水平杆时，应先拆中间扣件，后拆两端扣件。拆扣件时。应有防止杆件忽然坠落的临时。(3)拆除的脚手架部件应及时运至地面，严禁从空中抛掷。(4)运至地面的脚手架部件，应及时清理、保养，根据需要涂防锈油漆，并按品种、规格入库堆放。
