1、风电、光伏工程质量工艺标准化（全站电缆设施安装和防火封堵）1适用范围升压站电缆设施安装和防火封堵。2工艺流程电缆敷设布置设计电缆敷设电缆整理电缆绑扎固定刷防火涂料装火及火墙安防板防隔3施工控制要点3.1全站电缆设施安装在电缆沟内支架上敷设电缆时，应自上 而下放置。在竖井及沟道内的支架上放置电 缆时除交流系统用单芯电缆外，电力电缆间水平净距不宜不小于一倍电缆外径。除交流系统用单芯电力电缆的同一回路可采取品字形配置外，对重要的同一回路多根电力电缆，不宜叠置。控制和信号电缆可紧靠或多层叠置。电缆沟内支架采用成品支架。电缆支架安装螺丝应有保护帽。在电缆支架加工前做好模子，保证加工出的支架横平竖直；在支

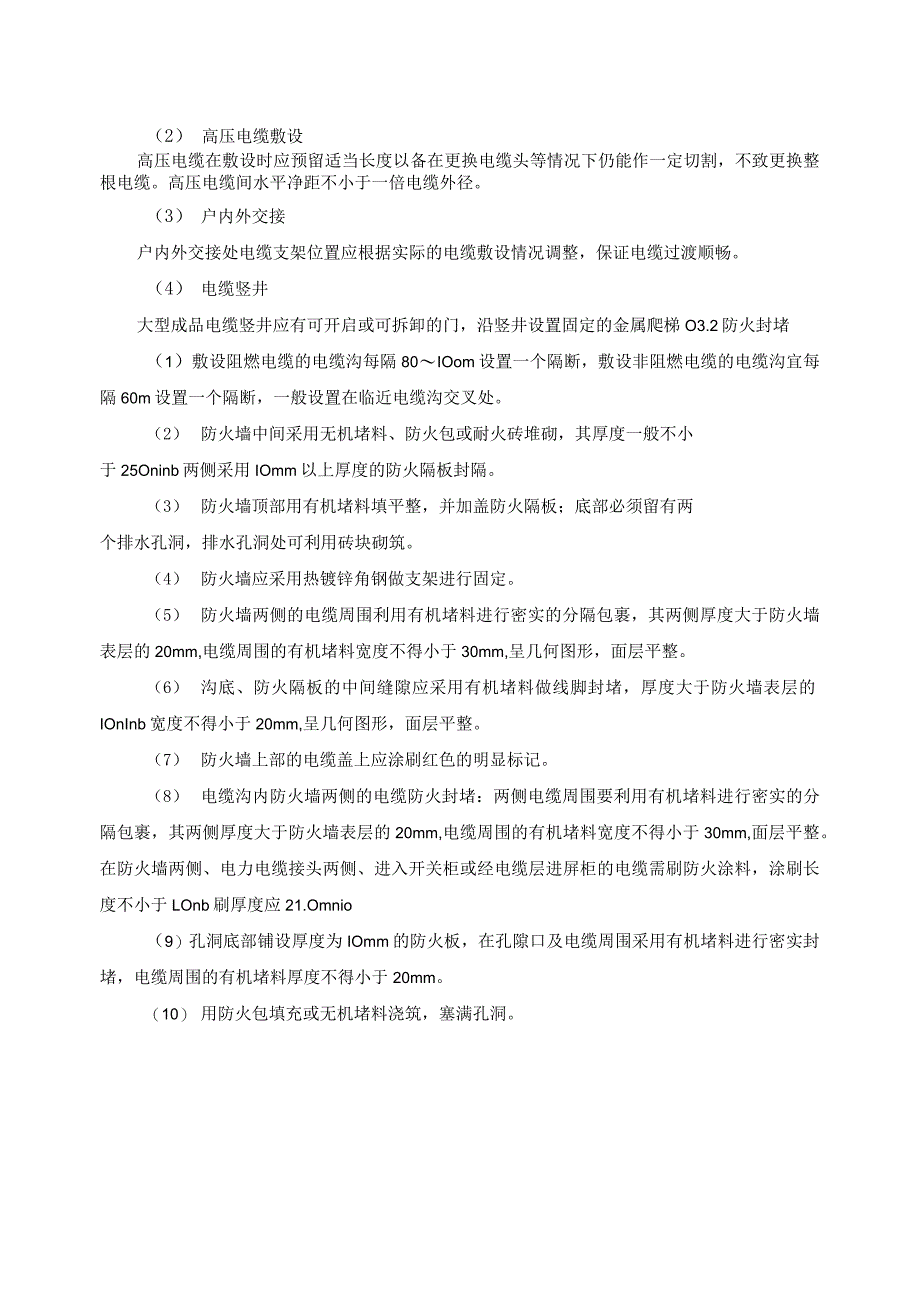

2、架安装施工时，调整好间距，在支架上带上直线，点焊完毕后，再用水平尺检测每个支架的平整度进行调整，然后进行满焊，做到电缆沟中全部支架平整、整齐美观。（1） 二次电缆和IkV电力电缆敷设1）电缆在二次电缆沟支架上的位置，从上到下排列顺序为：站用变馈线电缆、照明电缆、直流电缆、控制电缆、通讯电缆。2）为满足运行的可靠性，对消防、报警、应急照明、断路器操作直流电源、计算机监控、双电缆沟相交时，交叉口应加装电缆支架，以防电缆下垂。（2） 高压电缆敷设高压电缆在敷设时应预留适当长度以备在更换电缆头等情况下仍能作一定切割，不致更换整根电缆。高压电缆间水平净距不小于一倍电缆外径。（3） 户内外交接户内外交接处
3、电缆支架位置应根据实际的电缆敷设情况调整，保证电缆过渡顺畅。（4） 电缆竖井大型成品电缆竖井应有可开启或可拆卸的门，沿竖井设置固定的金属爬梯O3.2防火封堵（1）敷设阻燃电缆的电缆沟每隔80IOom设置一个隔断，敷设非阻燃电缆的电缆沟宜每隔60m设置一个隔断，一般设置在临近电缆沟交叉处。（2） 防火墙中间采用无机堵料、防火包或耐火砖堆砌，其厚度一般不小于25Oninb两侧采用IOmm以上厚度的防火隔板封隔。（3） 防火墙顶部用有机堵料填平整，并加盖防火隔板；底部必须留有两个排水孔洞，排水孔洞处可利用砖块砌筑。（4） 防火墙应采用热镀锌角钢做支架进行固定。（5） 防火墙两侧的电缆周围利用有机堵料
4、进行密实的分隔包裹，其两侧厚度大于防火墙表层的20mm,电缆周围的有机堵料宽度不得小于30mm,呈几何图形，面层平整。（6） 沟底、防火隔板的中间缝隙应采用有机堵料做线脚封堵，厚度大于防火墙表层的IOnInb宽度不得小于20mm,呈几何图形，面层平整。（7） 防火墙上部的电缆盖上应涂刷红色的明显标记。（8） 电缆沟内防火墙两侧的电缆防火封堵：两侧电缆周围要利用有机堵料进行密实的分隔包裹，其两侧厚度大于防火墙表层的20mm,电缆周围的有机堵料宽度不得小于30mm,面层平整。在防火墙两侧、电力电缆接头两侧、进入开关柜或经电缆层进屏柜的电缆需刷防火涂料，涂刷长度不小于LOnb刷厚度应21.Omnio

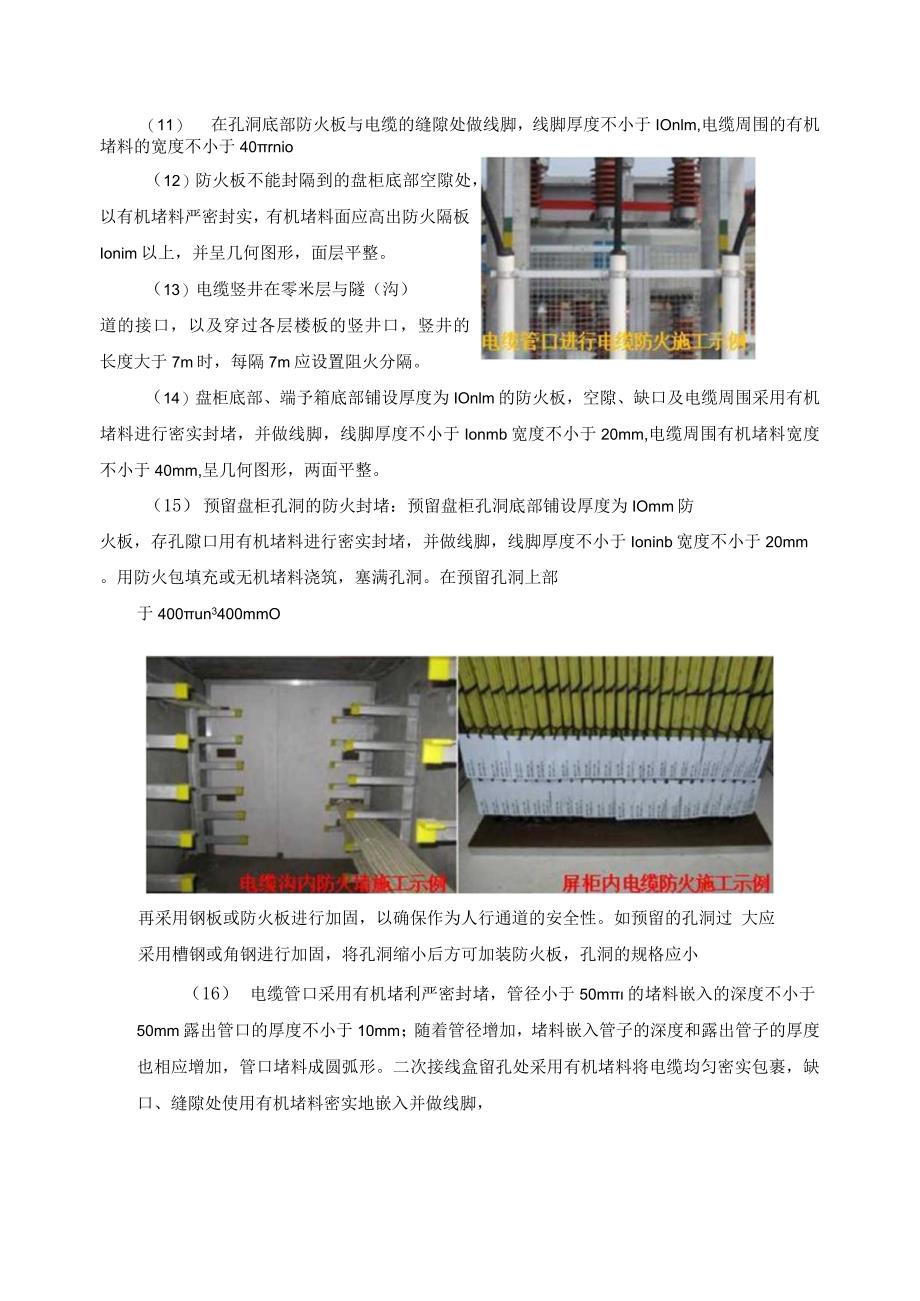

5、（9）孔洞底部铺设厚度为IOmm的防火板，在孔隙口及电缆周围采用有机堵料进行密实封堵，电缆周围的有机堵料厚度不得小于20mm。（10） 用防火包填充或无机堵料浇筑，塞满孔洞。（11） 在孔洞底部防火板与电缆的缝隙处做线脚，线脚厚度不小于IOnlm,电缆周围的有机堵料的宽度不小于40rnio（12）防火板不能封隔到的盘柜底部空隙处，以有机堵料严密封实，有机堵料面应高出防火隔板Ionim以上，并呈几何图形，面层平整。（13）电缆竖井在零米层与隧（沟）道的接口，以及穿过各层楼板的竖井口，竖井的长度大于7m时，每隔7m应设置阻火分隔。（14）盘柜底部、端予箱底部铺设厚度为IOnlm的防火板，空隙、缺口
6、及电缆周围采用有机堵料进行密实封堵，并做线脚，线脚厚度不小于Ionmb宽度不小于20mm,电缆周围有机堵料宽度不小于40mm,呈几何图形，两面平整。（15） 预留盘柜孔洞的防火封堵：预留盘柜孔洞底部铺设厚度为IOmm防再采用钢板或防火板进行加固，以确保作为人行通道的安全性。如预留的孔洞过 大应采用槽钢或角钢进行加固，将孔洞缩小后方可加装防火板，孔洞的规格应小火板，存孔隙口用有机堵料进行密实封堵，并做线脚，线脚厚度不小于Ioninb宽度不小于20mm。用防火包填充或无机堵料浇筑，塞满孔洞。在预留孔洞上部于400un3400mmO（16） 电缆管口采用有机堵利严密封堵，管径小于50m的堵料嵌入的深
7、度不小于50mm露出管口的厚度不小于10mm；随着管径增加，堵料嵌入管子的深度和露出管子的厚度也相应增加，管口堵料成圆弧形。二次接线盒留孔处采用有机堵料将电缆均匀密实包裹，缺口、缝隙处使用有机堵料密实地嵌入并做线脚，线脚厚度不小于IOmnb宽度不小于20un,电缆周围宽度不小于40mm,呈几何图形，两面平整。4电缆系统敷设检验指标及质量标准4.1 生产厂房内及隧道、沟道内的电缆敷设工序检验指标性质质量标准合格优良检验方法及器具敷设前检S电缆型号、电压及规格符合设计对照图纸检查长度符合设计、并联运行的电力电缆长度应相等检查安装技术记录外观检查无机械损伤和渗油观察检查油纸电缆潮湿判断（电缆密封有怀
8、疑时检查）无受潮把电缆绝缘纸点燃或放入150。C左右的电缆油中检查，无嘶嘶声或白色泡沫出现绝缘电阻主要符合规定IKV以下的电缆用500V或1000V兆欧表、IKV及以上的电缆用2500V兆欧表检查电缆架。托架及悬吊电缆用钢索检查齐全、无损伤、油漆完整对照图纸检查电缆敷设敷设路径符合设计对照图纸检查敷设温度符合规范“电缆线路篇”规定用温度计检查机械敷设牵引强度符合规范“电缆线路篇”规定用张力计检查带麻护层电缆处理主要麻护层剥除干净、铠装涂防腐漆完整观察检查端头油纸绝缘电力电缆铅封密实、无渗油密封塑料绝缘电力电缆防潮封端可靠、严密塑料控制电缆黑胶布包扎严密油纸电缆敷设位差主要符合规范“电缆线路篇”
9、规定检查安装技术记录电缆弯曲半径主要符合规范“电缆线路篇”规定用样板检查电缆与热力管道、热力设备间净距平行敷设主要1m,不宜敷设于热管道上部用尺检查交叉敷设0.5m电缆与保温层间净距平行敷设主要0.5m交叉敷设0.2m电缆并列敷设的净距符合设计对照图纸检查电缆排列断面布置主要符合规范“电缆线路篇”规定对照设计断面图检查外观检查排列整齐，弯度一致，少交叉观察检查交流单芯电缆排列方式三相电缆组成紧贴的正三角形电力电缆接头盒并列敷设布置相互错开电缆备用长度预留位置电缆头及电缆接头附近观察检查长度可做2个电缆头或接头的长度用尺检查电缆标志牌装设位置电缆头、电缆接头处;隧道及竖井两端：人孔内观察检查标志
10、主要电缆线路设计编号或电缆型号、规格及起始地点：并联使用的电缆顺序号。字迹清晰，不宜脱落对照电缆设计清册检查固定挂装牢靠用手扳动检查规格防腐、力求统一观察检查抗干扰措施主要符合设计对照图纸检查电缆固定电缆支持点间距离符合规范“电缆线路篇”规定用尺检查固定点.位置水平敷设主要电缆首末两端及转弯、接头两端观察检查垂直敷设主要电缆每个支持点超过45倾斜敷设主要电缆每个支持点夹具型式符合设计或力求统一对照图纸检查交流单芯电缆固定夹具无铁件构成的闭合磁路观察检查裸铅（铝）套电缆固定处保护软衬垫齐全、可靠电缆固定强度牢靠用手扳动检查紧固件表面处理镀锌观察检查敷设后检查电缆外观检查主要无机械损伤和渗油观察检
11、查电缆孔洞处理电缆沟、隧道、竖井、建筑物及盘（柜）的电缆出入口封闭良好观察检查电缆沟、坠道检查防水层无损伤盖板齐全、盖好4.2 电缆防火阻燃施工工序检验项目性质质量标准材料检验防火材料型号及材质符合设计文件要求，鉴定资料齐全耐火封闭槽盒设置符合设计文件要求防火封堵部位符合GB50168规定及设计文件要求防火材料施工工艺防火封堵支架安装牢固可靠，且符合设计要求盘柜孔洞封堵耐火衬板安装主控牢固防火堵料主控密实、无缝隙其他材料符合产品技术文件要求穿墙（楼板）孔洞封堵防火隔板安装牢固、不透光亮防火包填实、无缝隙防火堵料主控密实、不透光亮其他材料符合产品技术文件要求防火隔墙安装阻火隔墙设置主控符合设计文
12、件要求防火包填实、无缝隙防火堵料主控密实、无缝隙其他材料符合产品技术文件要求电缆桥架封堵防火隔板安装主控牢固、不透光亮防火包填实、无缝隙防火堵料主控密实、无缝隙其他材料符合产品技术文件要求电缆竖井封堵防火隔板安装主控牢固、不透光亮防火包填实、无缝隙防火堵料主控密实、无缝隙其他材料符合产品技术文件要求其他防火涂料或阻火包带使用电力电缆接头两侧3m长区段及相邻电缆表面阻火隔墙两侧电缆1.5m长区段防火涂料按使用说明涂刷，厚度不小于Imm阻火包带绕包绕包搭接均匀、层间无空隙皱褶，并符合产品技术文件要求固定绑扎牢固电缆导管封堵主控管口封堵严密，堵料凸起2mm5mm5施工依据1.1 1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20211.2 电气装置安装工程高压电器施工及验收规范GB50147-20101.3 电气装置安装工程电缆线路施工及验收规范GB50168-20181.4 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012
