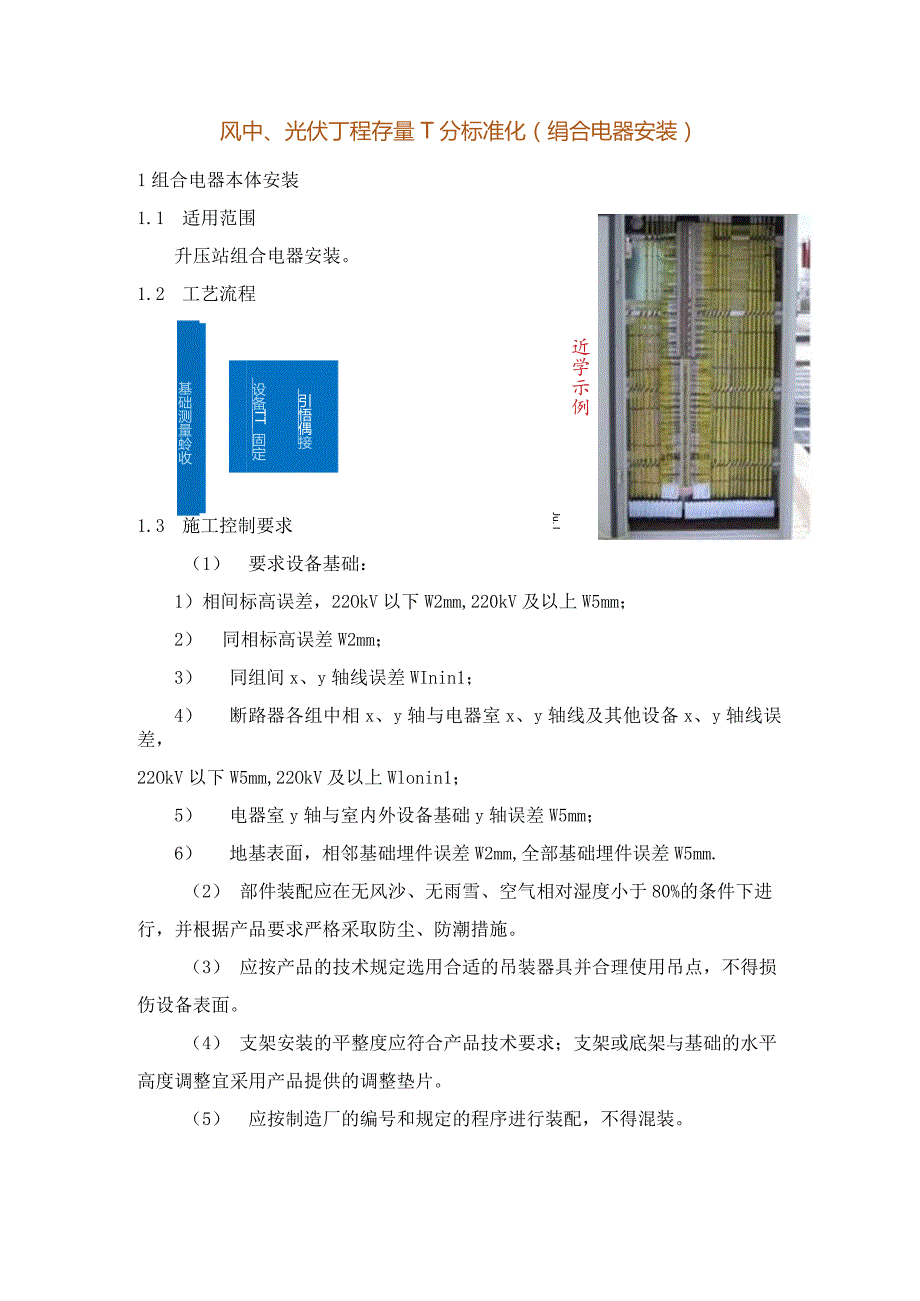

1、风中、光伏丁程存量T分标准化（绢合电器安装）1组合电器本体安装近学示例Ju. I1.1 适用范围升压站组合电器安装。基础测量蛉收引悟偶接设备TT固定设备就位1.2 工艺流程1.3 施工控制要求（1） 要求设备基础：1）相间标高误差，22OkV以下W2mm,220kV及以上W5mm；2） 同相标高误差W2mm；3） 同组间x、y轴线误差WInin1；4） 断路器各组中相x、y轴与电器室x、y轴线及其他设备x、y轴线误差，22OkV以下W5mm,22OkV及以上Wlonin1；5） 电器室y轴与室内外设备基础y轴误差W5mm；6） 地基表面，相邻基础埋件误差W2mm,全部基础埋件误差W5mm.（2

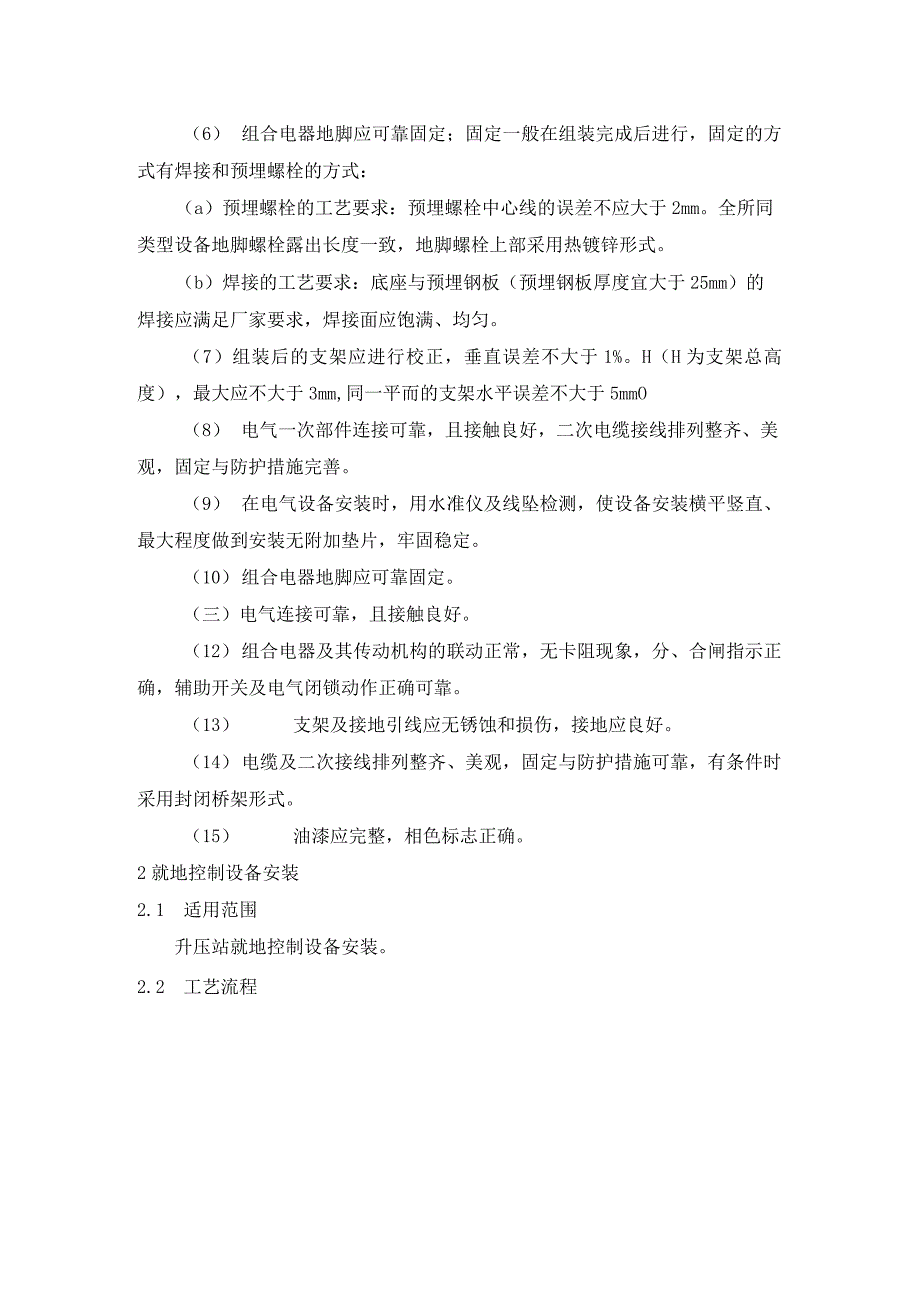

2、） 部件装配应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并根据产品要求严格采取防尘、防潮措施。（3） 应按产品的技术规定选用合适的吊装器具并合理使用吊点，不得损伤设备表面。（4） 支架安装的平整度应符合产品技术要求；支架或底架与基础的水平高度调整宜采用产品提供的调整垫片。（5） 应按制造厂的编号和规定的程序进行装配，不得混装。（6） 组合电器地脚应可靠固定；固定一般在组装完成后进行，固定的方式有焊接和预埋螺栓的方式：（a）预埋螺栓的工艺要求：预埋螺栓中心线的误差不应大于2mm。全所同类型设备地脚螺栓露出长度一致，地脚螺栓上部采用热镀锌形式。（b）焊接的工艺要求：底座与预埋钢板（预埋
3、钢板厚度宜大于25mm）的焊接应满足厂家要求，焊接面应饱满、均匀。（7）组装后的支架应进行校正，垂直误差不大于1%。H（H为支架总高度），最大应不大于3mm,同一平而的支架水平误差不大于5mmO（8） 电气一次部件连接可靠，且接触良好，二次电缆接线排列整齐、美观，固定与防护措施完善。（9） 在电气设备安装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。（10） 组合电器地脚应可靠固定。（三）电气连接可靠，且接触良好。（12） 组合电器及其传动机构的联动正常，无卡阻现象，分、合闸指示正确，辅助开关及电气闭锁动作正确可靠。（13） 支架及接地引线应无锈蚀和损伤，接
4、地应良好。（14） 电缆及二次接线排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架形式。（15） 油漆应完整，相色标志正确。2就地控制设备安装2.1 适用范围升压站就地控制设备安装。2.2 工艺流程基础测量验收设备就位设备调整固定电缆穿线电墟绑扎固定2.3 施工控制要点（1） 型钢基础水平误差Wlmmm,全长误差W2mm,型钢基础不直度误差lmmm,全长不直度误差W5mm。（2） 基础上如无预埋型钢可采用膨胀螺栓固定O（3） 箱柜安装垂直（误差WL5mmm）牢固、完好，无损伤；（2）宜采用螺栓固定，不宜采用点焊。（4） 箱柜底座与主接地网连接牢靠，可开启门应采用软铜绞线可靠接地。（5）
5、成列箱柜应在同一轴线上。汇控箱宜集中布置，有利于运行维护，并使得场地观感整洁。电缆排列整齐、美观，固定与防护措施可靠。（6） 箱柜安装垂直（误差W1.5mmm）、牢固、完好，无损伤。（7） 宜采用螺栓固定，不宜采用点焊。（8） 箱柜底座与主接地网连接牢靠，可开启门应用软铜导线可靠接地。（9） 成列箱柜应在同一轴线上。（10） 电缆排列整齐、美观，固定与防护措施可靠。3施工依据3.1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20213.2电气装置安装工程高压电器施工及验收规范GB50147-20103.3电气装置安装工程电缆线路施工及验收规范GB50168-20183.4电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程盘、柜及二次回路接线施工及验收规范GB5017b2012
