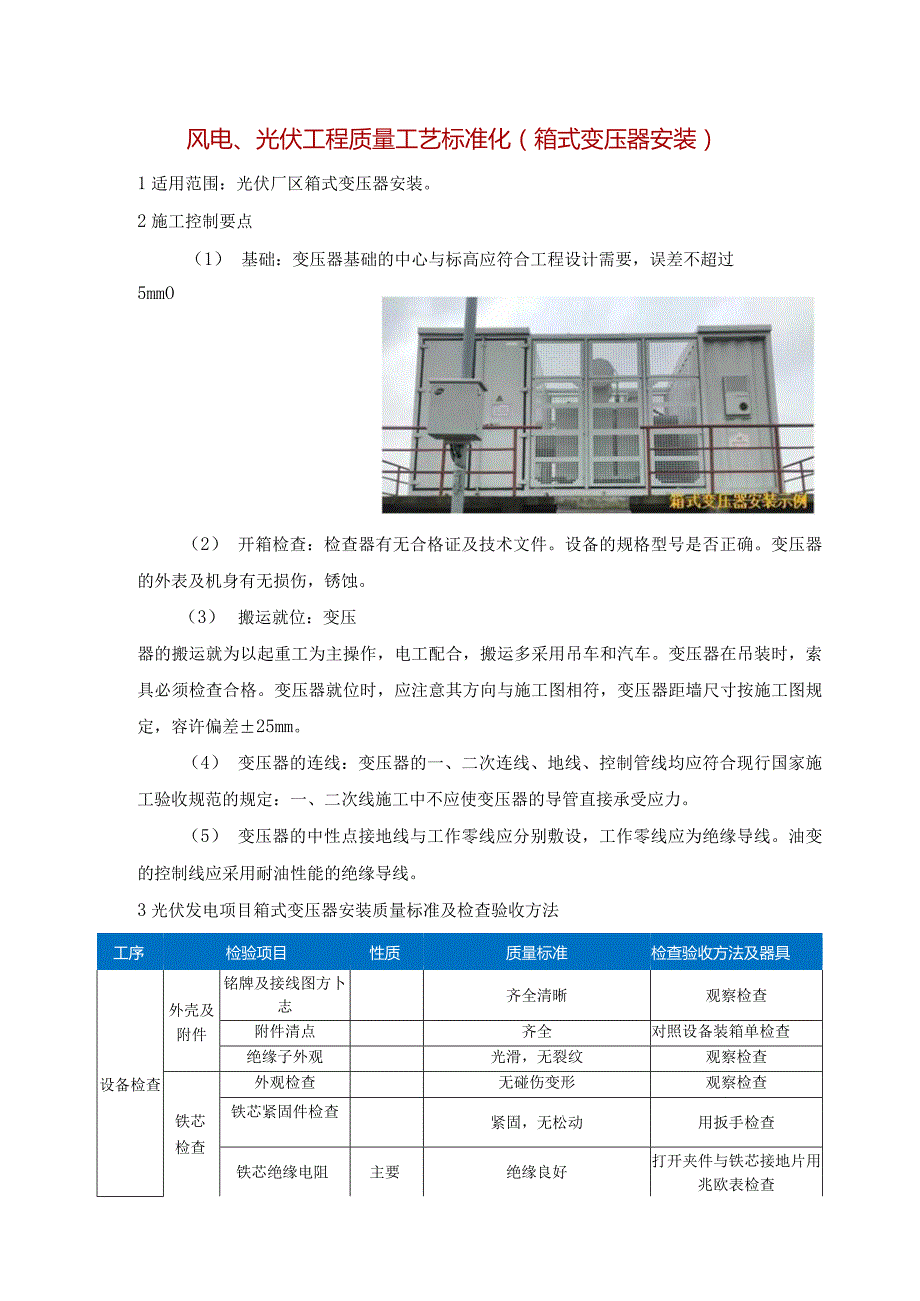

1、风电、光伏工程质量工艺标准化（箱式变压器安装）1适用范围：光伏厂区箱式变压器安装。2施工控制要点（1） 基础：变压器基础的中心与标高应符合工程设计需要，误差不超过5mmO（2） 开箱检查：检查器有无合格证及技术文件。设备的规格型号是否正确。变压器的外表及机身有无损伤，锈蚀。（3） 搬运就位：变压器的搬运就为以起重工为主操作，电工配合，搬运多采用吊车和汽车。变压器在吊装时，索具必须检查合格。变压器就位时，应注意其方向与施工图相符，变压器距墙尺寸按施工图规定，容许偏差25mm。（4） 变压器的连线：变压器的一、二次连线、地线、控制管线均应符合现行国家施工验收规范的规定：一、二次线施工中不应使变压器

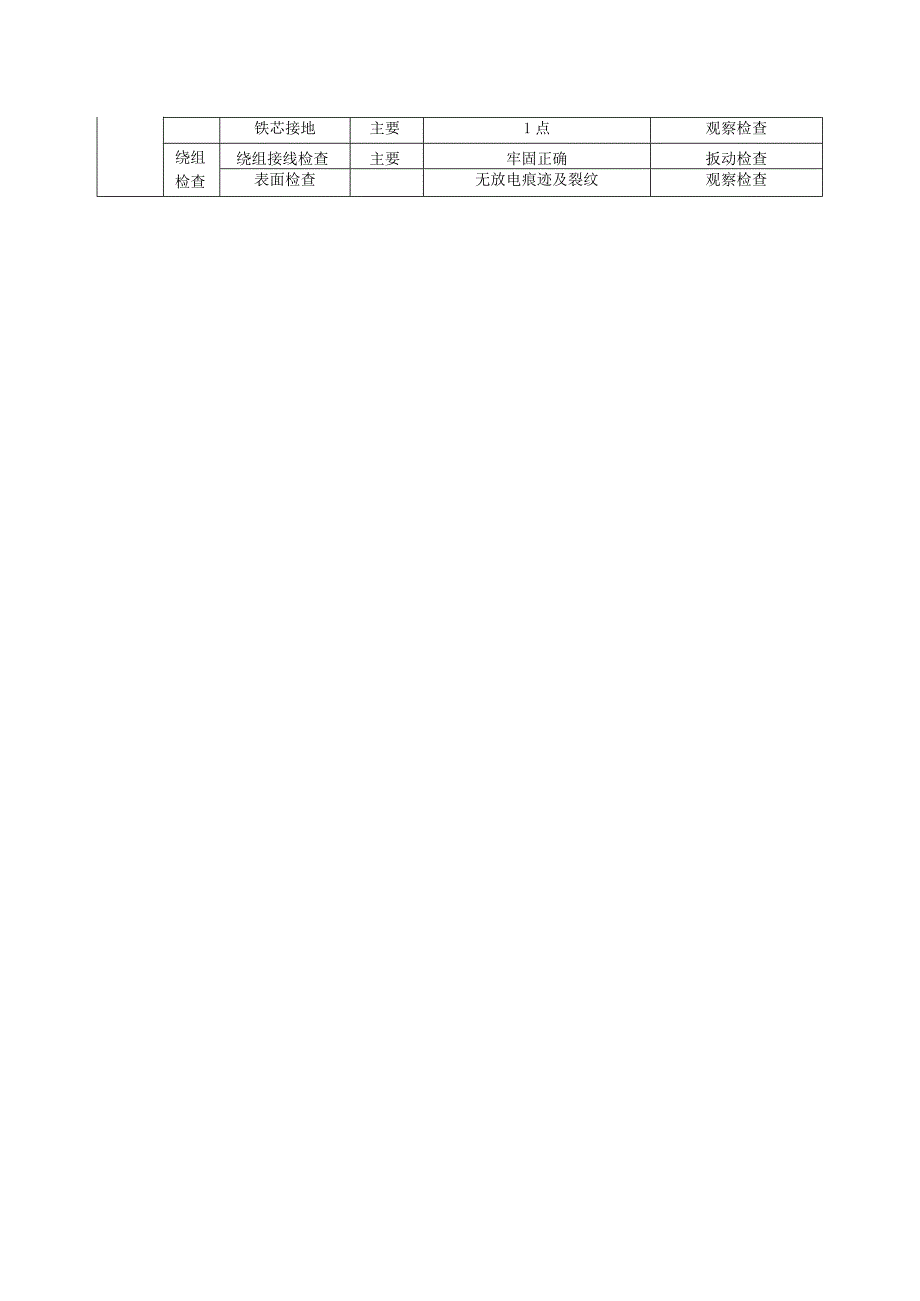

2、的导管直接承受应力。（5） 变压器的中性点接地线与工作零线应分别敷设，工作零线应为绝缘导线。油变的控制线应采用耐油性能的绝缘导线。3光伏发电项目箱式变压器安装质量标准及检查验收方法工序检验项目性质质量标准检查验收方法及器具设备检查外壳及附件铭牌及接线图方卜志齐全清晰观察检查附件清点齐全对照设备装箱单检查绝缘子外观光滑，无裂纹观察检查铁芯检查外观检查无碰伤变形观察检查铁芯紧固件检查紧固，无松动用扳手检查铁芯绝缘电阻主要绝缘良好打开夹件与铁芯接地片用兆欧表检查铁芯接地主要1点观察检查绕组检查绕组接线检查主要牢固正确扳动检查表面检查无放电痕迹及裂纹观察检查绝缘电阻主要绝缘良好检查试验报告引出线绝缘层

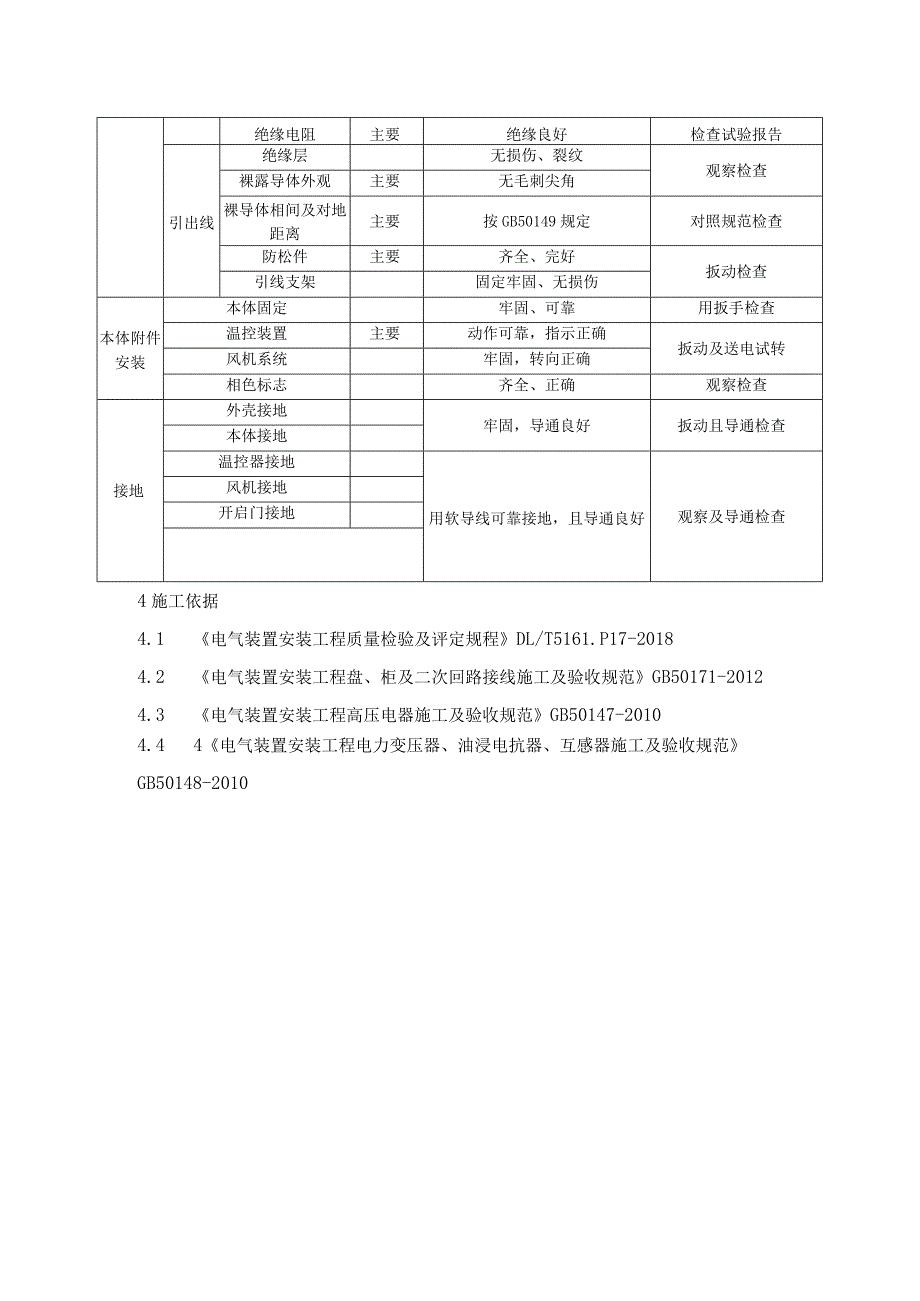

3、无损伤、裂纹观察检查裸露导体外观主要无毛刺尖角裸导体相间及对地距离主要按GB50149规定对照规范检查防松件主要齐全、完好扳动检查引线支架固定牢固、无损伤本体附件安装本体固定牢固、可靠用扳手检查温控装置主要动作可靠，指示正确扳动及送电试转风机系统牢固，转向正确相色标志齐全、正确观察检查接地外壳接地牢固，导通良好扳动且导通检查本体接地温控器接地用软导线可靠接地，且导通良好观察及导通检查风机接地开启门接地4施工依据4.1 电气装置安装工程质量检验及评定规程DL/T5161.P17-20184.2 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-20124.3 电气装置安装工程高压电器施工及验收规范GB50147-20104.4 4电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-2010
