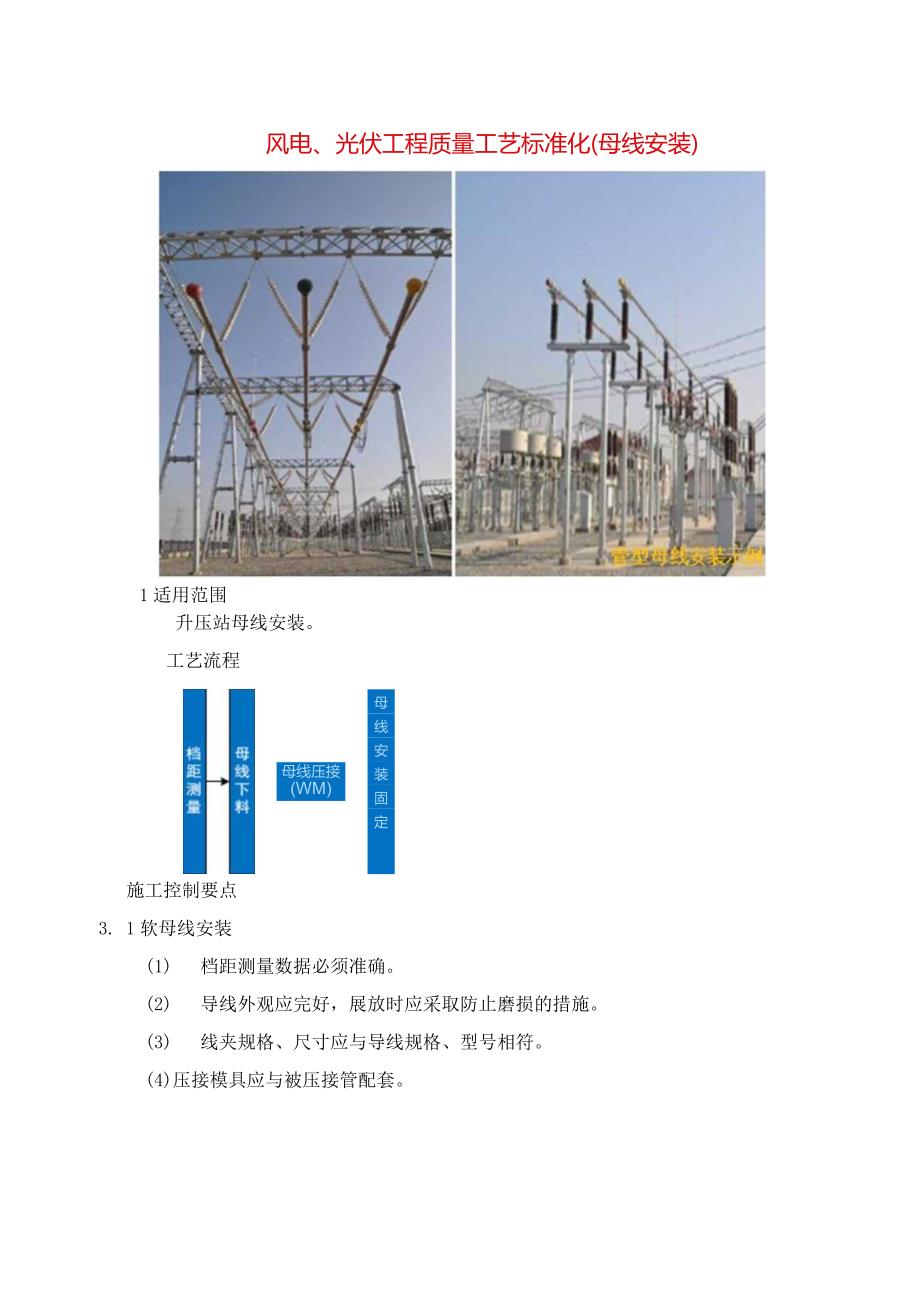

1、风电、光伏工程质量工艺标准化(母线安装)1适用范围升压站母线安装。工艺流程母线安装固定母线压接(WM)施工控制要点3. 1软母线安装(1) 档距测量数据必须准确。(2) 导线外观应完好,展放时应采取防止磨损的措施。(3) 线夹规格、尺寸应与导线规格、型号相符。(4)压接模具应与被压接管配套。(5)软导线连接金具应与导线匹配,尽可能选用标准线夹;引(上/下)T型线夹宜统一成螺栓型,以便于后期安装。引下线及跳线线夹位置设置合理,引线走向自然、美观,弧度适当或按设计要求。(6)三相弛度一致,符合设计要求,允许误差+5%-2.5虬(7)引下端子应正对下方(设计有其他要求时按设计),无变形、损坏。3.2

2、管型母线安装(1) 为满足挠度要求,必要时进行预拱。(2) 在地面上安装好金具、封端球,注意封端球的滴水孔应向下。(3) 管母应采用多点吊装,使其受力均匀,避免变形。(4) 按照设计图纸安装跳线,并对母线进行轴线和标高的调整。(5) 母线观感平直,端部整齐,挠度D/2;对于支持管母线安装,施工时应对跨内有较大集中荷载的管母线段采取预拱措施。并需先计算预拱值,然后利用管母预拱专用托架进行预拱。(6) 母线安装后三相平行,相距一致,无水平高差。(7) 支撑式管型母线安装还应注意在一段母线中,除中间位置采用紧固定外,其余均采用松固定,以使母线滑动自如并需正确设置伸缩节。(8) 母线观感平直,端部整齐

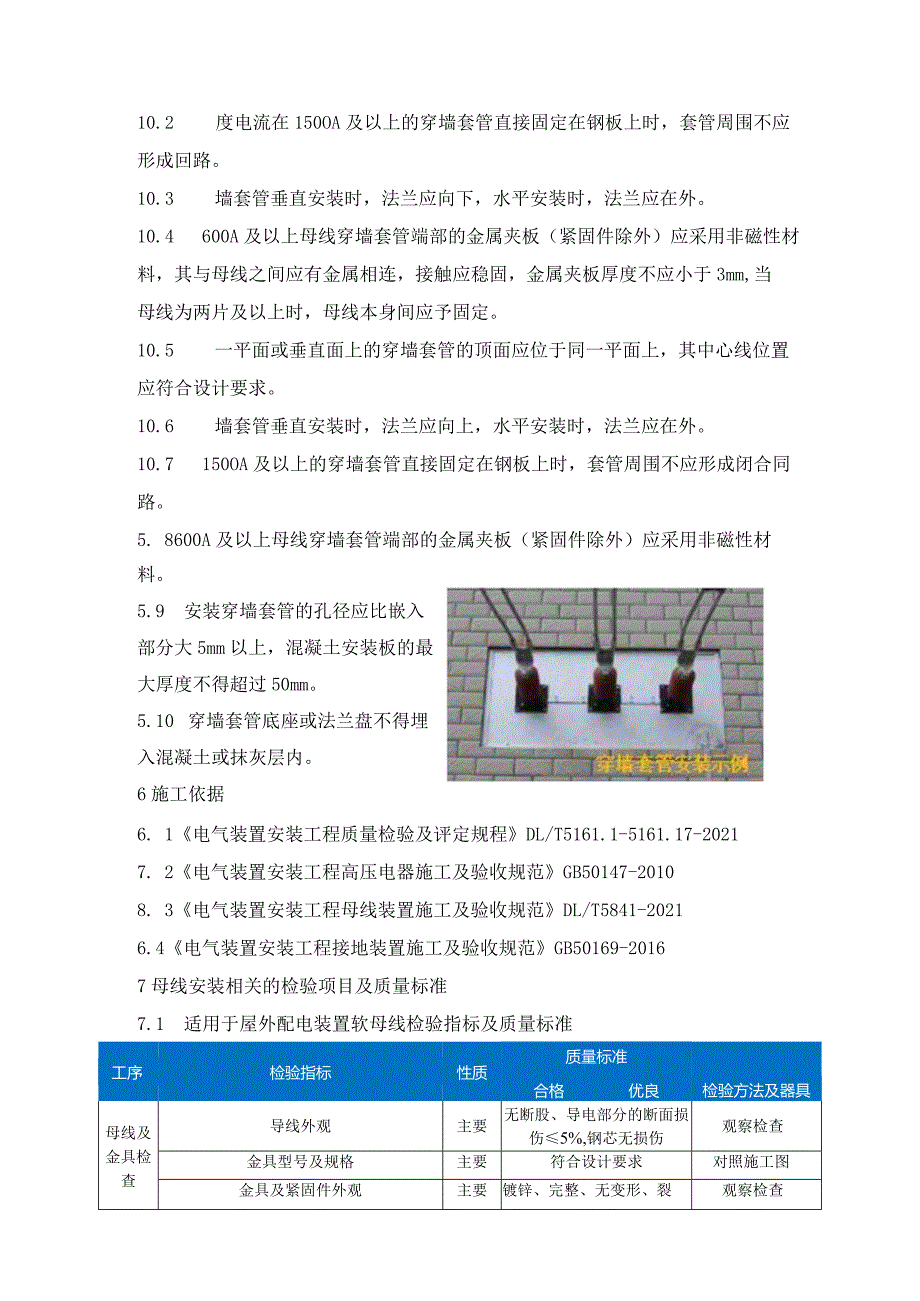

3、,挠度VD/2。(9) 三相平行,相距一致。(10) 跳线走向自然,三相一致。4施工图例10.1 一平面或垂直面上的穿墙套管的顶面应位于同一平面上,其中心线位置应符合设计要求。10.2 度电流在150OA及以上的穿墙套管直接固定在钢板上时,套管周围不应形成回路。10.3 墙套管垂直安装时,法兰应向下,水平安装时,法兰应在外。10.4 600A及以上母线穿墙套管端部的金属夹板(紧固件除外)应采用非磁性材料,其与母线之间应有金属相连,接触应稳固,金属夹板厚度不应小于3mm,当母线为两片及以上时,母线本身间应予固定。10.5 一平面或垂直面上的穿墙套管的顶面应位于同一平面上,其中心线位置应符合设计要

4、求。10.6 墙套管垂直安装时,法兰应向上,水平安装时,法兰应在外。10.7 150OA及以上的穿墙套管直接固定在钢板上时,套管周围不应形成闭合同路。5. 8600A及以上母线穿墙套管端部的金属夹板(紧固件除外)应采用非磁性材料。5.9 安装穿墙套管的孔径应比嵌入部分大5mm以上,混凝土安装板的最大厚度不得超过50mm。5.10 穿墙套管底座或法兰盘不得埋入混凝土或抹灰层内。6施工依据6. 1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20217. 2电气装置安装工程高压电器施工及验收规范GB50147-20108. 3电气装置安装工程母线装置施工及验收规范DL/T

5、5841-20216.4电气装置安装工程接地装置施工及验收规范GB50169-20167母线安装相关的检验项目及质量标准7.1 适用于屋外配电装置软母线检验指标及质量标准工序检验指标性质质量标准合格优良检验方法及器具母线及金具检查导线外观主要无断股、导电部分的断面损伤5%,钢芯无损伤观察检查金具型号及规格主要符合设计要求对照施工图金具及紧固件外观主要镀锌、完整、无变形、裂观察检查纹螺接连接线夹与导线间保护层铝带包绕方向导线绕向一致观察检查铝带端头处理压回线夹内观察铝带包绕外露长度1030mm用尺检查导线断口检查无散股、尖角毛刺观察螺栓连接紧固均匀用扳手检查可调金具螺母限位方法双母锁紧或钾固观察

6、线夹与导线接触要求主要无氧化膜,并有防氧化涂层观察导线螺接段钢芯检查主要清洁,无防腐油观察耐张线夹至设备的母线配置完整无断口观察液压压接连接压接线段清洁度钢芯无油渍观察导线插入长度主要大于要求压接的长度观察压接钢模规格与导线规格一致观察相邻压接段重叠长度58mm用尺检查压接后检查弯曲度允许值2%1%用直角尺检查压接管表面无裂纹观察管端导线外观主要无隆起、送股观察管口密封防锈漆膜完整观察爆破压接线夹压接面清洁度主要无氧化膜、油渍赃物观察压接线段清洁度主要表面无油污,钢芯无油渍观察导线插入深度主要穿插到底用尺检查压接前的工程试验主要符合规范“母线篇”规定压接后检查压接管外形无穿孔裂纹观察压接管弯曲

7、度2%1%用直角尺检查压接管烧伤面积20%用尺检查压接管烧伤深度1.5mm管端导线外观主要无起鼓、散股、烧伤观察线夹与导线间隙密封防锈漆膜完整观察架设及总体检查档距内母线配置无接头观察连接金具零件装配完整、紧固用扳手检查母线驰度偏差主要+5%-2.5%拉线检查相间及组间母线驰度偏差一致观察检查三相跨接线及引下线驰度一致观察检查跨接线、引下线相间及对地距离符合规范“母线篇”规定用尺检查相同布置的引下线弯曲度一致观察组合导线固定线夹间距偏差主要3%,且各相一致用尺检查固定线夹与导线交角垂直用直角尺检查或观察导线驰度一致观察载流和承重导线引线与电器端子连接端子无变形损坏可能扳动检查7.2 电气装置交

8、直流矩形、槽型、管型等硬母线安装检验指标及质量标准工序检验指标性质质量标准枪验方法及合格优良器具母线加工配制外观检查表面检查光洁无裂纹皱折观察外形检查平直无变形扭曲观察螺接面加工搭接面长度主要符合规范“母线”篇用尺检查搭接面螺孔布置及规格主要符合(规范)“母线”篇用尺检查螺孔间中心距偏差0.5mm用尺检查端面外观平直光洁无尖角毛刺观察接触面平直度平整无局部凹陷钢尺靠测接触面断面减小量主要铜3%、铝5%用游标尺检查母线弯制允许最小弯曲半径主要符合规范“母线”篇用样板检查弯曲始点至接头边缘最小距离30mm用尺检查弯曲始点至母线支持器边缘距离50mm0.25L(L-支点间距)用尺检查90扭弯的扭转长

9、度2.5倍母线宽用尺检查弯曲部分外观主要无裂纹,无明显折皱观察检查三相同一断面上的弯曲弧度力求一致用样板检查同相多片母线弯曲弧度一致观察检查同一配电装置内相同布置的分支母线各相弯曲度一致观察检查等差弯两侧平行度偏差主要lmmm,最大3mm拉线检查直角弯度偏差lmmm,最大3mm用直角尺检查母线安装金具检查及安装紧固件及金具表面涂层镀锌观察检查紧固件规格符合规范要求对照规范母线篇检查支持器型号规格符合设计要求对照施工图外观完整、无损伤、裂纹观察检查固定连接紧固用扳手检查每相固定金具连接(工作电流大于150OA时)主要无闭合磁路观察检查母线母线固定装置外观无尖角、毛刺观察检查安装母线两侧与支持器间

10、隙l2mm用尺检查母线与支持器间应力检查主要无外应力松动瓷瓶固定螺丝观察同相多层母线层间间隙矩形母线同母线厚度用尺检查槽型母线符合设计要求用尺检查母线衬垫间距符合设计要求用尺检查相邻片间衬垫间隙主要3mm用尺检查或观察同相多层母线焊缝错开距离50mm用尺检查母线固定点设置垂直安装在每个支持金具上观察检查水平安装母线全长(或两补偿器间)的中点观察检查母线连接通用检查项目接头两侧中心偏差立面中心线主要0.5mm用尺检查平面中心线Imm用尺检查支持器与接头边缘距离50mm用尺检查母线间及母线与设备端子连接主要无外应力对口或搭接时不蹩劲螺接连接搭接面镀层要求主要符合(规范)母线篇规定观察检查清洁度主要

11、无尘土、锲屑观察检查防氧化涂层主要完整、均匀观察检查母线与螺杆端子连接外观主要无弹簧垫观察检查垫圈要求铜质搪锡平垫观察检查连接螺栓与孔径配合Imm用螺栓检查母线连接螺接连接螺栓穿入方向母线平置时由下向上,其余螺母均在维护侧观察检查防松件外观齐全、完好、压平观察检查连接紧力符合规范母线篇要求用力矩扳手检查接触面塞入深度母线宽60mm主要6mm用O.05mmXIomm塞尺检查母线宽V60nm主要4nm母线安装螺栓紧固后露扣长度23扣观察检查相邻垫圈间隙主要3mm观察或用尺检查室外或特殊环境的室内接缝防潮涂层符合要求观察检查母线焊接焊接方式氧、乙焕,电弧焊、氮弧焊连接连接焊接填充材料与母线成分一致焊

12、缝坡口35-40度用样板检查气焊、电弧焊的焊缝表面处理6080。C清水冲洗观察焊缝检查主要符合验标“焊接篇”要求焊后的弯折度1V一500拉线测量检查母线连接补偿器安装外观检查无折皱断股观察横断面积主要1.2倍母线断面用尺检查补偿器设置符合设计或规范规定对照施工图及规范防氧化层铝质涂复合脂铜质镀锡封母镀银观察总体检查带电体间及带电体与其它物体间距离主要符合规范母线篇规定用尺检查相色及油漆符合(规范)母线篇规定观察7.3 母线支柱绝缘子的安装检验指标及质量标准工序检验指标:性质质量标准合格优良检验方法及器具外观检查瓷质外观主要无掉流、裂缝观察铁件检查主要无损伤、锈蚀观察铁瓷胶合处检查主要填料饱满、牢固观察绝缘子安装绝缘子顶面水平或垂直偏差主要0用水平尺检查同一平面内各绝缘子中心线偏差户内2mmImm拉线检查户外5mm3mm拉线检查直线段内各绝缘子中心线偏差主要2mmImm拉线检查底座二次抹面标高与底座下沿平齐
