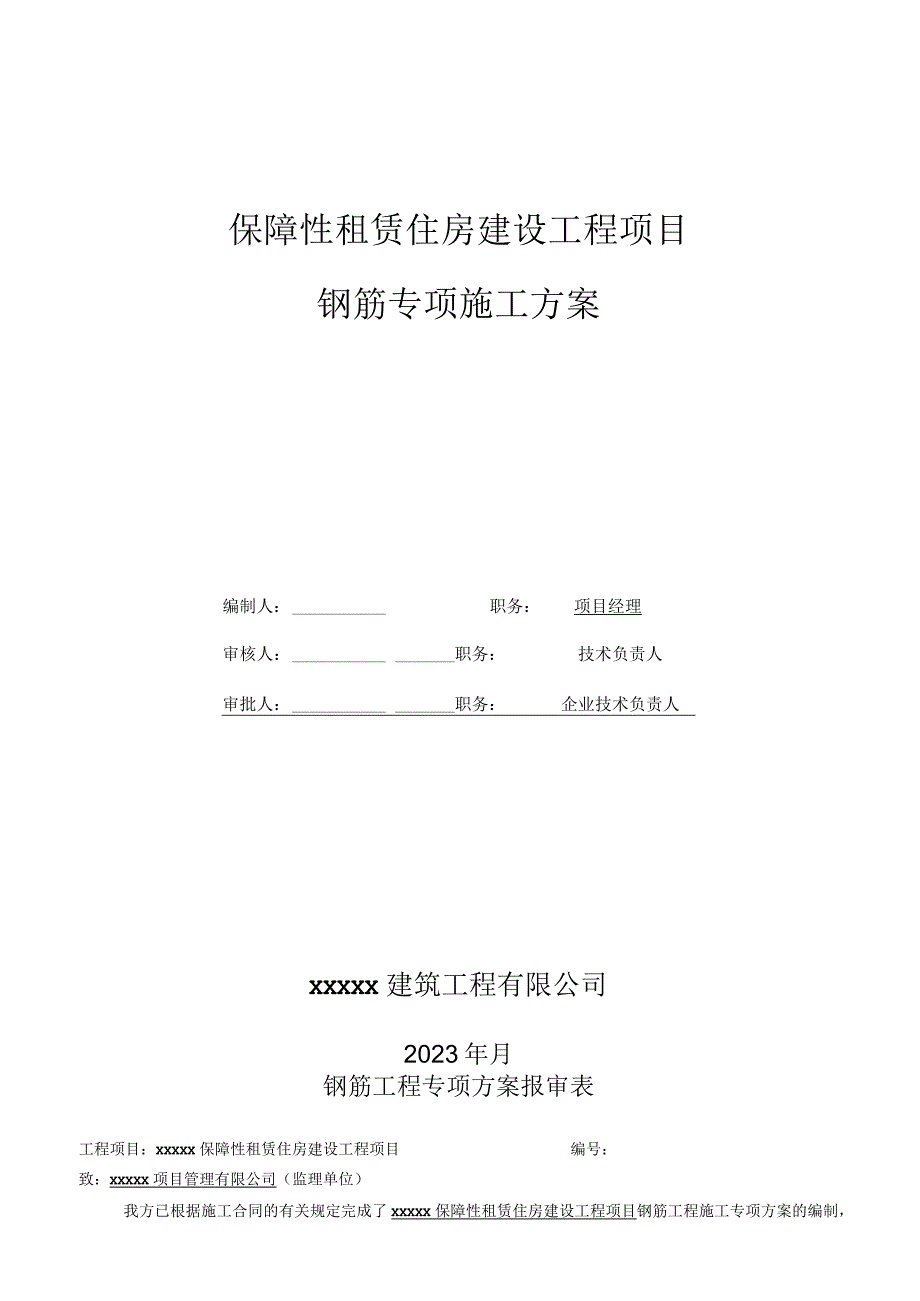

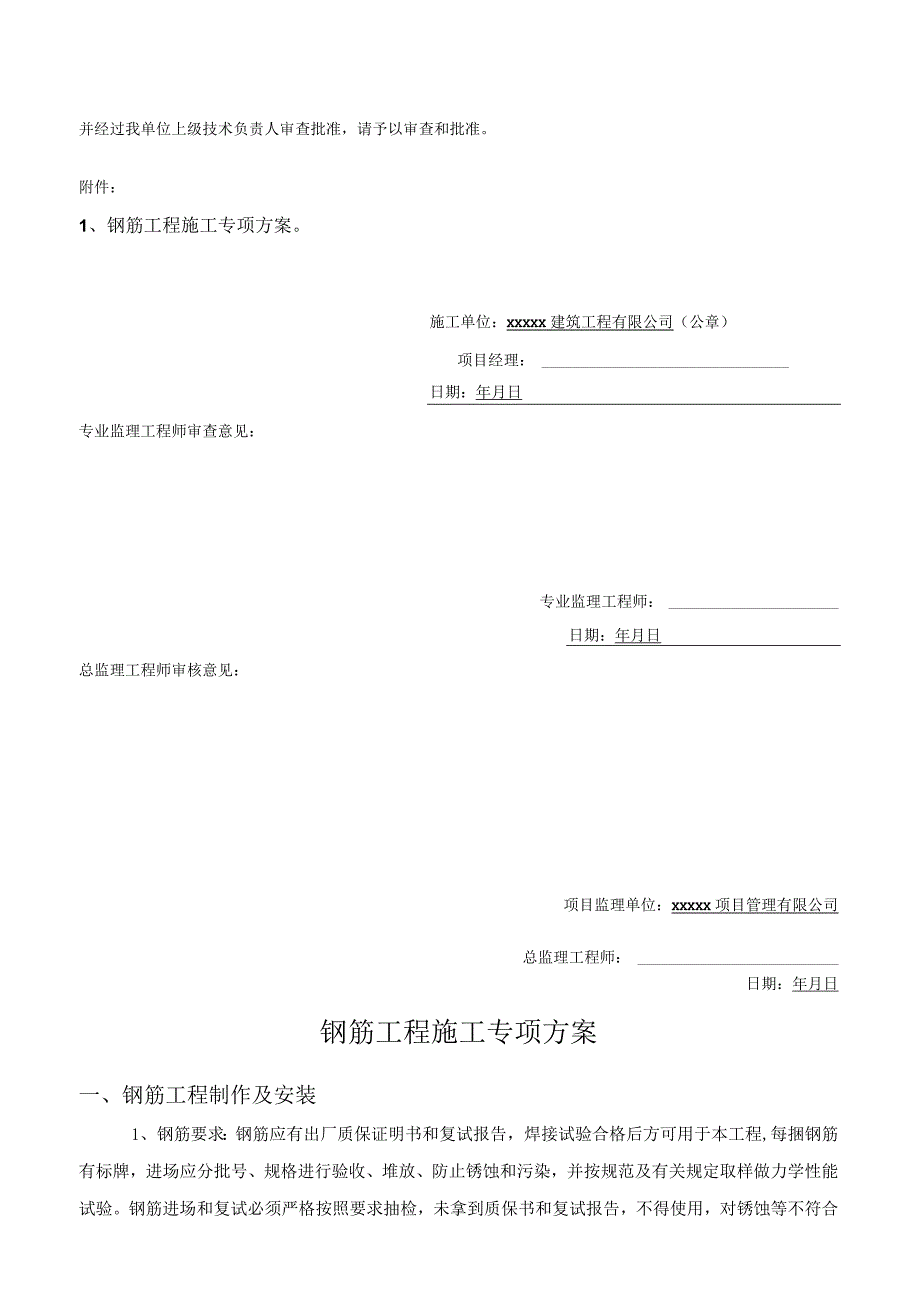

1、保障性租赁住房建设工程项目钢筋专项施工方案编制人：职务：项目经理审核人：职务：技术负责人审批人：职务：企业技术负责人XXXXX建筑工程有限公司2023年月钢筋工程专项方案报审表工程项目：XXXXX保障性租赁住房建设工程项目编号：致：XXXXX项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了XXXXX保障性租赁住房建设工程项目钢筋工程施工专项方案的编制，并经过我单位上级技术负责人审查批准，请予以审查和批准。附件：1、钢筋工程施工专项方案。施工单位：XXXXX建筑工程有限公司（公章）项目经理：日期：年月日专业监理工程师审查意见：专业监理工程师：日期：年月日总监理工程师审核意见：项目监

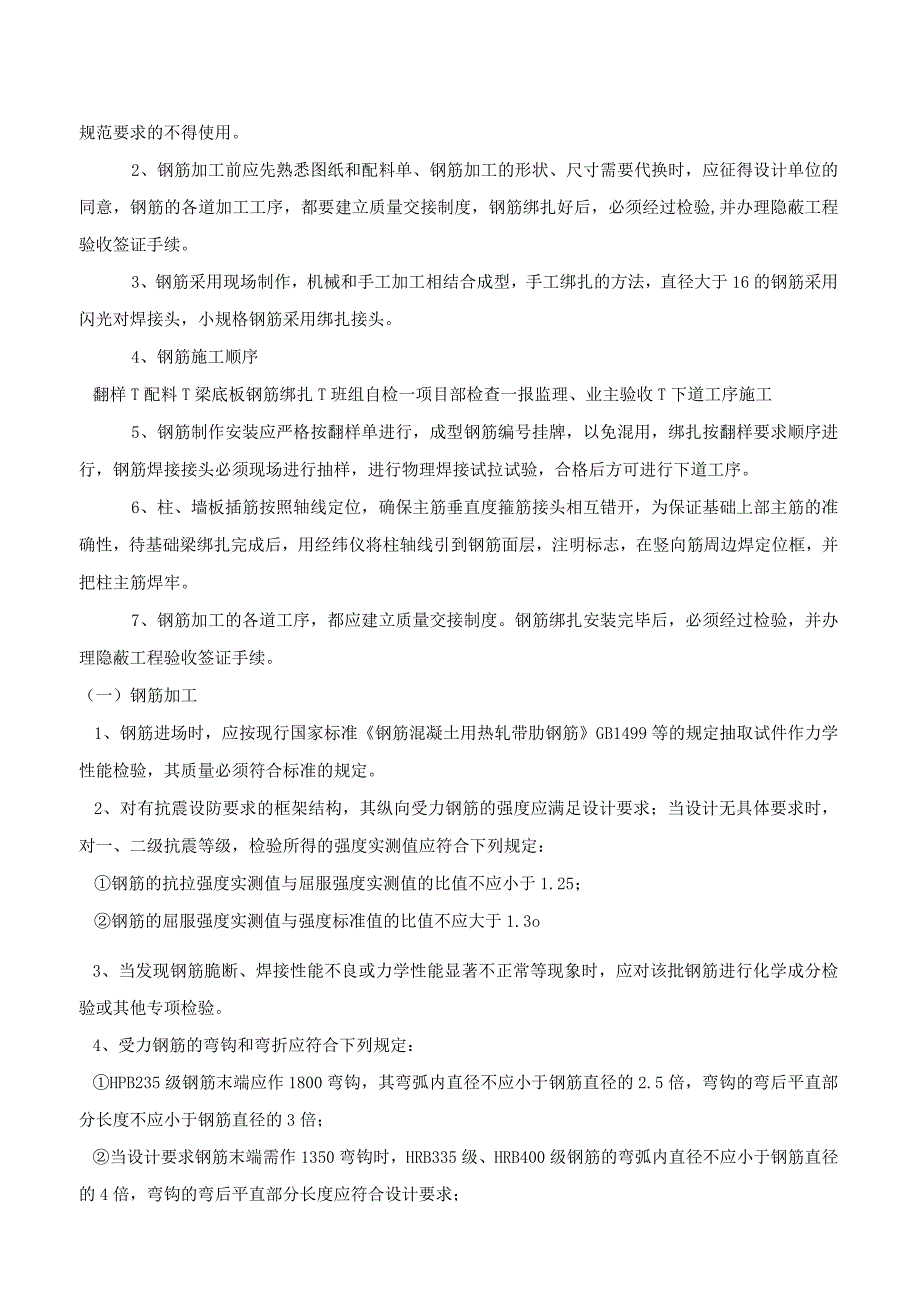

2、理单位：XXXXX项目管理有限公司总监理工程师：日期：年月日钢筋工程施工专项方案一、钢筋工程制作及安装1、钢筋要求：钢筋应有出厂质保证明书和复试报告，焊接试验合格后方可用于本工程,每捆钢筋有标牌，进场应分批号、规格进行验收、堆放、防止锈蚀和污染，并按规范及有关规定取样做力学性能试验。钢筋进场和复试必须严格按照要求抽检，未拿到质保书和复试报告，不得使用，对锈蚀等不符合规范要求的不得使用。2、钢筋加工前应先熟悉图纸和配料单、钢筋加工的形状、尺寸需要代换时，应征得设计单位的同意，钢筋的各道加工工序，都要建立质量交接制度，钢筋绑扎好后，必须经过检验,并办理隐蔽工程验收签证手续。3、钢筋采用现场制作，机
3、械和手工加工相结合成型，手工绑扎的方法，直径大于16的钢筋采用闪光对焊接头，小规格钢筋采用绑扎接头。4、钢筋施工顺序翻样T配料T梁底板钢筋绑扎T班组自检一项目部检查一报监理、业主验收T下道工序施工5、钢筋制作安装应严格按翻样单进行，成型钢筋编号挂牌，以免混用，绑扎按翻样要求顺序进行，钢筋焊接接头必须现场进行抽样，进行物理焊接试拉试验，合格后方可进行下道工序。6、柱、墙板插筋按照轴线定位，确保主筋垂直度箍筋接头相互错开，为保证基础上部主筋的准确性，待基础梁绑扎完成后，用经纬仪将柱轴线引到钢筋面层，注明标志，在竖向筋周边焊定位框，并把柱主筋焊牢。7、钢筋加工的各道工序，都应建立质量交接制度。钢筋绑
4、扎安装完毕后，必须经过检验，并办理隐蔽工程验收签证手续。（一）钢筋加工1、钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。2、对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o3、当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。4、受力钢筋的弯钩和弯折应符合下列规定：
5、HPB235级钢筋末端应作1800弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作1350弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。5、除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：箍筋弯钩的弯弧内直径除应满足第4条的规定外，尚应不小于受力钢筋直径；箍筋弯钩的弯折角度：对一般结构，不应小于900；对有抗震等要求的结构，应为1350；
6、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构,不应小于箍筋直径的10倍。6、钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。7、钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4%,HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于是1%。8、钢筋加工的允许偏差应符合下表的规定：钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸59、钢筋加工前必须按设计进行翻样，并经技术复核；10、钢筋的调直、拉直、延伸率不得超过4%,不得
7、有损伤；11、钢筋的加工其形状尺寸、规格和牌号必须符合设计要求，表面应洗净，不污染;12、钢筋的焊接要求见相应的技术交底；13、加工好的钢筋应分规格、部位、编号分别存在规定的位置，不得错乱。（二）钢筋安装工程1、纵向受力钢筋的连接方式应符合设计要求。2、在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJlO7、钢筋焊接及验收规程JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。3、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。4、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距
8、离不应小于钢筋直径的10倍。5、在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJlO7、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。6、当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力
9、钢筋的接头面积百分率应符合设计要求；当设计无具体要求时,应符合下列规定：在受拉区不宜大于50%；接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%o7、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.311（11为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有
10、搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50%；当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度：根据现行国家标准混凝土结构设计规范GB50010的规定，绑扎搭接受力钢筋的最小搭接长度应根据钢筋强度、外形、直径及混凝土强度等指标经计算确定，并根据钢筋搭接接头面积百分率等进行修正。为了方便施工及验收，给出了确定纵向受拉钢筋最小搭接
11、长度的方法以及受拉钢筋搭接长度的最低限值及确定了纵向受压钢筋最小搭接长度的方法以及受压钢筋搭接长度的最低限值。8、在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：箍筋直径不应小于搭接钢筋较大直径的0.25倍；受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端而外100mm范围内各设I_1置两个箍筋，其间距宜为50mm。图钢筋绑扎搭接接头连接区段及接头面积百分率注：图中所示搭接接头同一
12、连接区段内的搭接钢筋为两根，当各钢筋直径相同时，接头面积百分率为50%。（三）板钢筋绑扎1、清扫底板上的垃圾和杂物，并在其上画出钢筋位置；2、先放受力主筋后放分布筋，绑扎后安装预埋件、预备孔和线管，并对安装部分作隐蔽验收;3、搭接长度为I级钢为30d,II级钢为42d。（四）梁钢筋绑扎1、梁的主筋在位底板上进行施工，在底板上划好箍筋的间距位置；2、主筋穿好箍筋按已划好的间距逐一拨J一固定主筋一穿次梁弯起筋和主筋并套好箍筋放主梁架立筋进行绑扎。梁的箍筋加密基础按照图纸，上部结构按03G-I（H图集要求进行加密；3、矩钢筋位置必须正确，负弯矩钢筋基础按照图纸，上部结构按照03G-IOl图集要求第一
13、排长度为ln3,第二排长度为ln4,锚固长度符合设计要求，I级钢Lae30dII级钢Lae35d;4、梁主筋双排时，可用短钢筋夹在两排队筋中间，排距应符合要求；5、梁内钢筋间距均匀，主筋下应垫25厚的垫块，保证保护层厚度。6、梁内主筋的接头不宜在弯矩最大处，受拉区焊接接头不得超过50%。绑扎接头受拉区不超过25%,受压区不超过50%；7、箍筋的绑扎要求同柱。8、主体结构钢筋施工时，应先绑扎梁筋，后绑扎板筋。钢筋绑扎顺序为：在主梁模上标出箍筋位置在主筋梁主筋上套箍筋并按所标箍筋位置将箍筋分开固定主梁的主筋及弯起筋穿次梁弯起筋和主筋并套上箍筋放主、次梁加立筋隔一定距将梁底主筋与箍筋绑扎住绑扎架立筋
14、绑扎其余主筋。框架梁接头处理：上部钢筋接头应在跨中1/3跨度范围内，下部钢筋接头应在节点处，搭接长度为40d,接头位置应错开，在受力多筋直径40倍区域范围内，绑扎接头受力筋截面积不得大于25%；梁筋须严格按设计要求配制，注意梁端箍筋的加密，端头弯钩处理参照前术方法，弯钩叠合处应交错绑扎。楼板钢筋绑扎时，应先清扫模板上碎木等杂物，绑扎采用顺扎成八字扎，除外围两根筋交点全部满扎外，其余各交点可间隔交错绑扎，扎负弯矩筋时，每个扣都要绑扎，为保持上层钢筋位置准确，上下层钢筋间须加钢筋蹬。（五）柱子钢筋绑扎1、按照图纸要求间距，将所需的箍筋数量套在下层伸出的钢筋上，框架柱、板墙钢筋以一般钢筋为主，主筋在
15、扎前应调直，柱主筋设计采用电渣压力焊接头，柱梁结合处搭接和锚固须按设计要求处理，柱边钢筋W4时，可在同一截面上焊接，否则应分两次错开焊接，且接头距为40d以上，箍筋要根据抗震设计要求加工，注意弯钩的角度及长度。绑扎时，应与受力钢筋垂直设置，箍弯钩叠合处，应沿受力钢筋方向错开设置；箍转角处与纵向钢筋交叉点均应扎牢，绑扎箍筋时绑扣相间应成八字形，扎丝端，均需弯向构件内部。在柱主筋焊接长度内，箍筋绑扎不得少于3个，柱筋碎保护厚度用1:2水泥砂浆控制，用带铁丝垫块绑牢在柱主筋上然后立柱子钢筋；2、在立好的主筋上用粉笔划出箍筋间距，注意加密区的位置，加密区按楼层的柱净高的1/6或N500mm取最大值，然后箍筋就位由上往下采用缠扣绑扎。箍筋应与主筋垂直，与主筋交叉点均应绑扎；3、箍筋的接头应与柱子竖向交错布置；4、柱筋保护层、垫块应绑在柱主筋外皮上，间距1m,垫块厚30mm。5、构造柱筋以一般钢筋为主，主筋在扎前应调直，柱主筋设计采用搭接，柱梁结合处搭接和锚固须按设计要求处理，柱边钢筋4时7可在同一截面上焊接，否则应分两次错开焊接,且接头距为40d以上，箍筋要根据抗震设计要求加工，注意弯钩的角度及长度。绑
