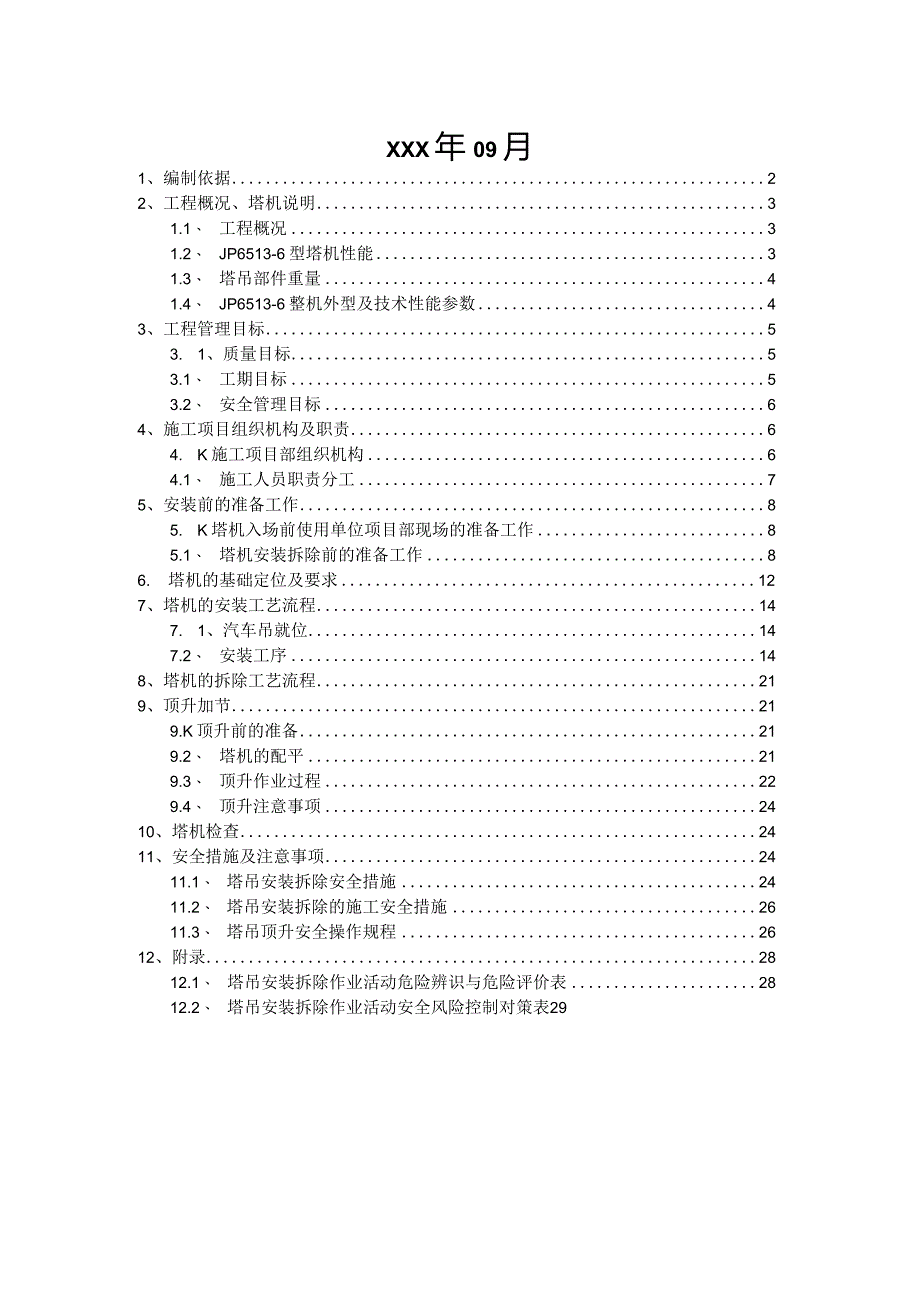

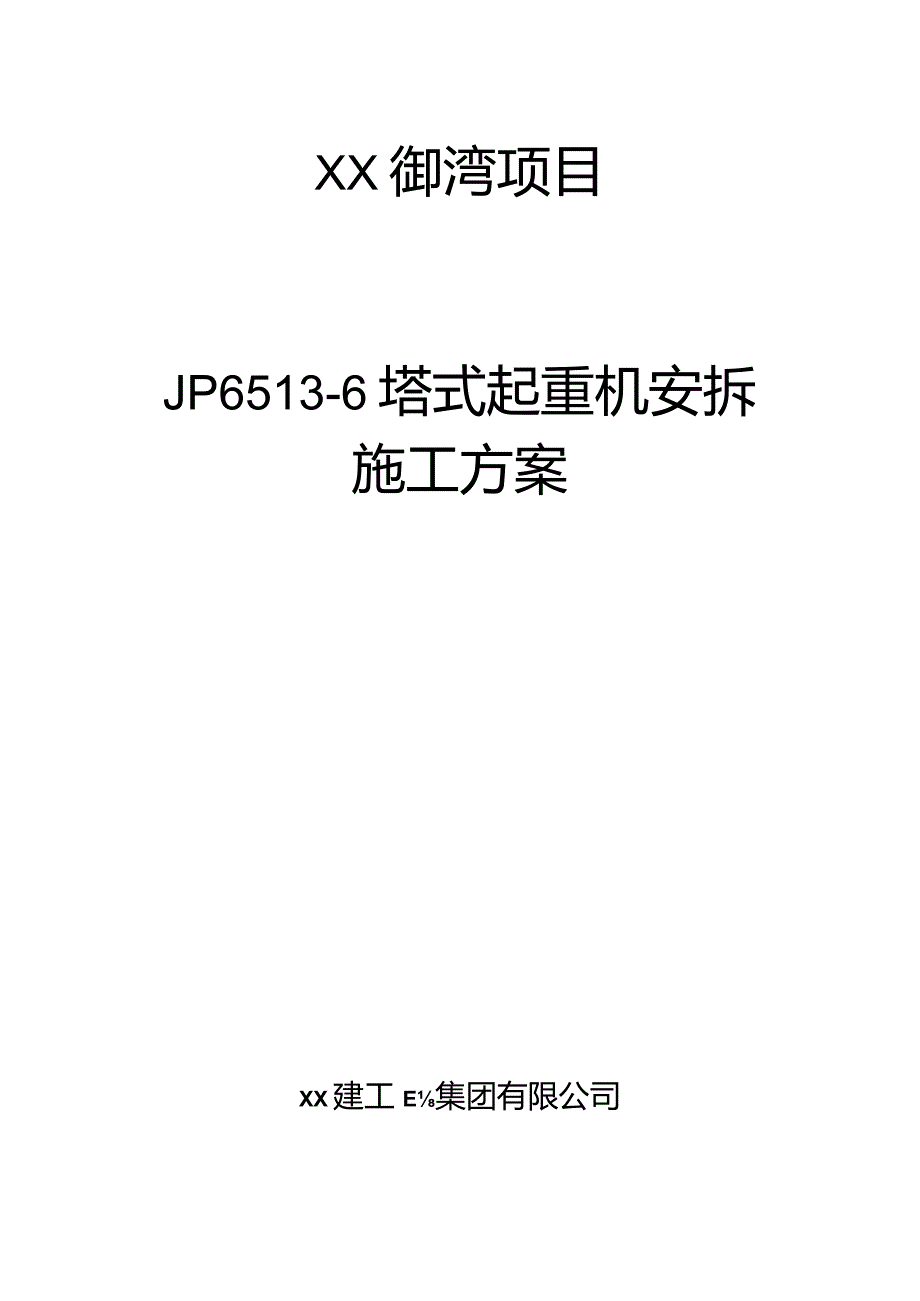

1、XX御湾项目JP6513-6塔式起重机安拆施工方案XX建工E集团有限公司XXX年09月1、编制依据22、工程概况、塔机说明31.1、 工程概况31.2、 JP6513-6型塔机性能31.3、 塔吊部件重量41.4、 JP6513-6整机外型及技术性能参数43、工程管理目标53. 1、质量目标53.1、 工期目标53.2、 安全管理目标64、施工项目组织机构及职责64. K施工项目部组织机构64.1、 施工人员职责分工75、安装前的准备工作85. K塔机入场前使用单位项目部现场的准备工作85.1、 塔机安装拆除前的准备工作86. 塔机的基础定位及要求127、塔机的安装工艺流程147. 1、汽车吊

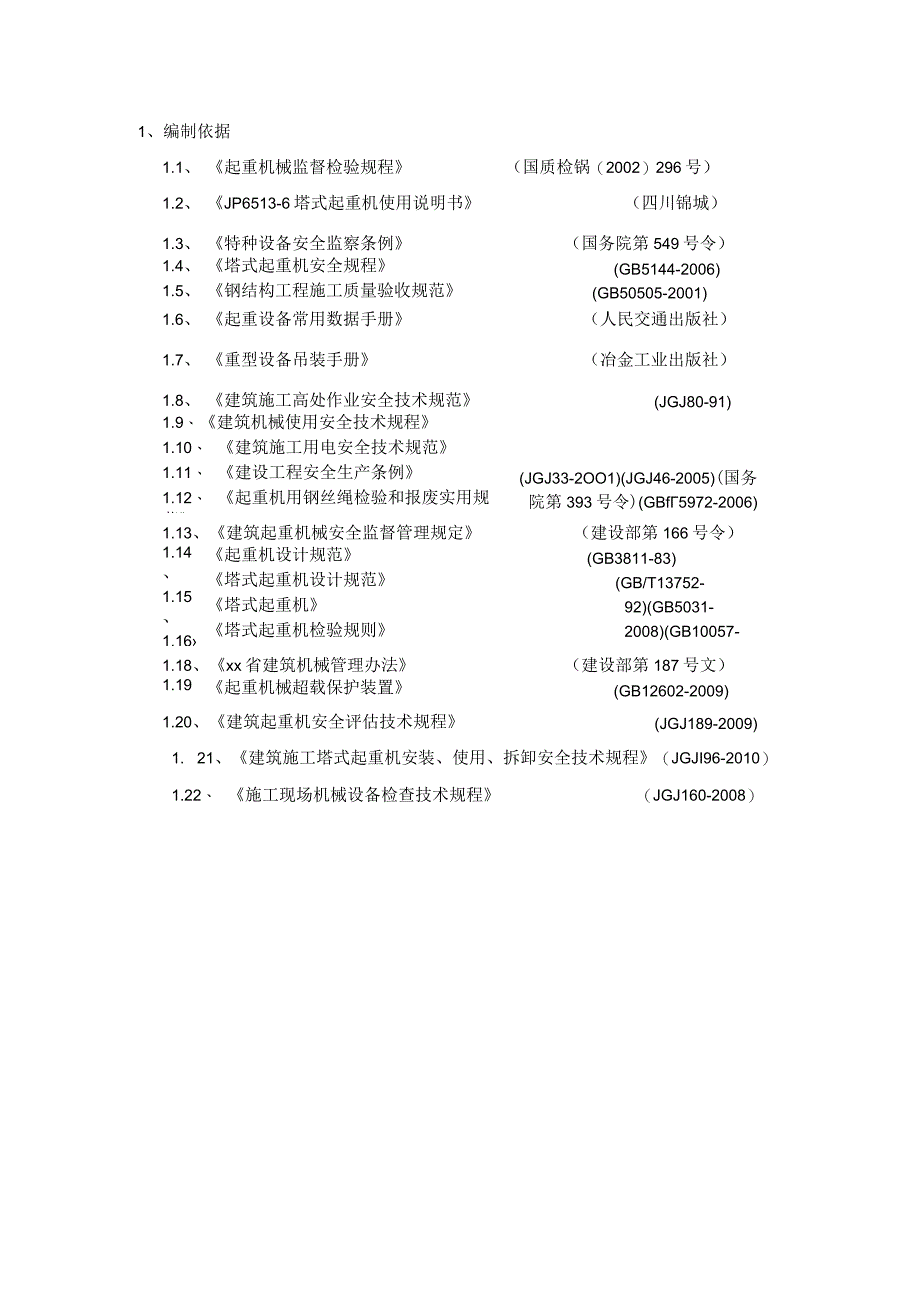

2、就位147.2、 安装工序148、塔机的拆除工艺流程219、顶升加节219.K顶升前的准备219.2、 塔机的配平219.3、 顶升作业过程229.4、 顶升注意事项2410、塔机检查2411、安全措施及注意事项2411.1、 塔吊安装拆除安全措施2411.2、 塔吊安装拆除的施工安全措施2611.3、 塔吊顶升安全操作规程2612、附录2812.1、 塔吊安装拆除作业活动危险辨识与危险评价表2812.2、 塔吊安装拆除作业活动安全风险控制对策表291、编制依据1.1、起重机械监督检验规程(国质检锅(2002)296号)1.2、JP6513-6塔式起重机使用说明书(四川锦城)1.3、特种设备安

3、全监察条例(国务院第549号令)1.4、1.5、塔式起重机安全规程钢结构工程施工质量验收规范(GB5144-2006)(GB50505-2001)1.6、起重设备常用数据手册(人民交通出版社)1.7、重型设备吊装手册(冶金工业出版社)1.8、建筑施工高处作业安全技术规范(JGJ80-91)1.9、 建筑机械使用安全技术规程1.10、 建筑施工用电安全技术规范1.11、 建设工程安全生产条例1.12、 起重机用钢丝绳检验和报废实用规范(JGJ33-2OO1)(JGJ46-2005)(国务院第393号令)(GBf5972-2006)1.13、建筑起重机械安全监督管理规定(建设部第166号令)1.1

4、4、1.15、1.161.17、起重机设计规范塔式起重机设计规范塔式起重机塔式起重机检验规则(GB3811-83)(GB/T13752-92)(GB5031-2008)(GB10057-88)1.18、xx省建筑机械管理办法(建设部第187号文)1.19、起重机械超载保护装置(GB12602-2009)1.20、建筑起重机安全评估技术规程(JGJ189-2009)1. 21、建筑施工塔式起重机安装、使用、拆卸安全技术规程(JGJI96-2010)1.22、 施工现场机械设备检查技术规程(JGJ160-2008)2、工程概况、塔机说明2.1、 工程概况工程名称:建设单位:施工单位:监理单位:设计

5、单位:勘察单位:建设位置:总建筑面积60440m2,其中地上42279m2,地下18161.4m2,本工程由2幢(自编号1T#、1-2#,2#)高层住宅和地下室组成。其中1-1#、1-2#(高层住宅)地上26层,建筑设计高度是81.8米;2#(高层住宅+配套公建及商业服务网点)地上32层,建筑设计高度为99.8米;商业服务网点为2层,建筑设计高度10.25米;地下室为二层,负一层层高3.6米,负二层层高3.3米。使用功能为车库和设备房。施工中为保证主体结构阶段各种材料的水平和垂直运输,本工程平面共设置2台塔吊。本方案为1#JP6513-6塔吊安装施工方案,塔吊初步选用30t的汽车吊辅助安装。安

6、装工作由塔吊专业安装公司进行安装,我司配合安装。2.2、 JP6513-6型塔机性能本塔机为四川锦城建筑机械有限责任公司生产的JP6513-6型固定式塔式起重机:最大工作幅度60m(本工程安装60米臂长),独立高度46m,最大起重量6t,末端起重量1.3t,额定起重力矩为1250kNmo独立高度塔身由1节基础节、12节标准节、顶升套架、回转总成、驾驶室、平衡臂、起重臂等组成。JP6513-6塔机起重性能如下:载荷特性表IoaddiagramsJibMax.load1015182023253035104550556065mRopetn65Il3.0033.53.003.003.003.003.0

7、03.003.002.842.432.IO1.841.631.451.30I6.0017.56.006.005.815.151.393.983.202.642.231.901.641.431.251.IOIl3.0036.23.003.003.003.003.003.003.003.002.652.302.021.791.6060IV6.0019.06.006.006.005.601.761.323.-172.872.432.081.811.591.1055Il3.0039.13.003.003.003.003.003.003.003.002.932.552.252.00IV6.0021.26

8、.6.006.6.005.441.944.003.342.842.462.151.9050Il3.0042.53.003.003.003.003.003.003.003.003.002.832.50Iv6.0022.96.006.006.006.005.995.454.423.703.152.732.4045II3.0045.03.003.003.003.003.003.003.003.003.003.00IV6.0021.06.006.006.006.006.005.754.673.913.342.90Il3.0040.03.003.003.003.003.003.003.003.003.0

9、0IV6.0024.46.006.006.006.006.005.854.753.983.4035Il3.oo35.03.003.003.003.003.003.003.003.00N6.0025.76.006.006.006.006.006.005.014.2030Il3.0030.03.003.003.003.003.003.003.00正6.0026.16.006.006.006.006.006.005.IO2.3、 塔吊部件重量塔吊部件名重量(kg)备注基础节3175标准节1044套架3367回转总成4005回转塔身811平衡臂总成1844第一节起重臂364560米起重臂总成66006

10、0米平衡重4X40301450预装4.03t平衡重一块2.4、 JP6513-6整机外型及技术性能参数3.1、 质量目标3.1.1、 1.1施工工艺执行率100%;3.1.2、 安装完成一次验收合格率100%;3.1.3、 确保设备安全无故障运行,现场服务满意率100%;3.2、 工期目标在保证安全、质量前提下,本工程应在3天/台内安装完毕。项目施工时间(天)0.511.522.53售吊安装进度标睢节瞬爬升架、回转糕大臂、后臂、珞帽腿安装基础节、加强节,安装爬升架安装引进系统和过渡节安装回转总成安装平街臂安就升机构8安装弹架总成安装1块平街重安麴重臂穿绕钢线三三)安赫余平触,调试3.3、 安全

11、管理目标3.3.1、 特种作业人员持证上岗率100%;3.3.2、 安全防护用品正确配备率100%;3.3.3、 无高空坠落事故、触电事故、起重设备坍塌事故及重伤事故的发生。4、施工项目组织机构及职责4.1、施工项目部组织机构根据施工合同或协议的要求、对塔机安装、运输、拆卸全过程进行管理和监控,确保质量目标、工期目标的实现,确定如下组织机构,并明确分工职责:项目部组织机构图4.2、施工人员职责分工职务姓名工作职责项目负责人陆圣平负责整个项目实施,保证工期、质量安全处于受控状态。技术负责人严红卫负责技术方案制定,确保方案的正确性,科学性和可行安全负责人周飞龙落实安全责任制度,负责检查,监督现场人

12、、机、物安全性、可靠性,制止违章作业,消除可能存在的安全隐安装负责人张强强负责现场的吊装指挥;负责每日的工作安排,安全交底、工作记录,严格执行施工方案,制止任何违章作业。塔机安拆工5人严守工作纪律,服从正确安排,正确使用劳保用品,防护齐全,严守工作岗位,严格遵循操作规程。起重指挥1人负责检查吊具、索具安全性,保证吊点正确,物件平稳,指挥信号清晰、明确。塔吊司机1人严守操作规程,严格按照日常保养维护检查,确保塔吊电工1人负责安装过程中的电路调试等工作电焊工1人负责施工过程中的焊接切割等动火作业。5、安装前的准备工作5.1、 塔机入场前使用单位项目部现场的准备工作5、 1.1、根据施工组织设计对塔机进行合理布置和准确定位。6、 1.2、为满足塔机安装及正常使用,配备符合安全要求的专用配电箱,并距塔机中心不大于3m,JP6513-6型塔机正常工作需用电容量为:56.7kw7、 1.3、
