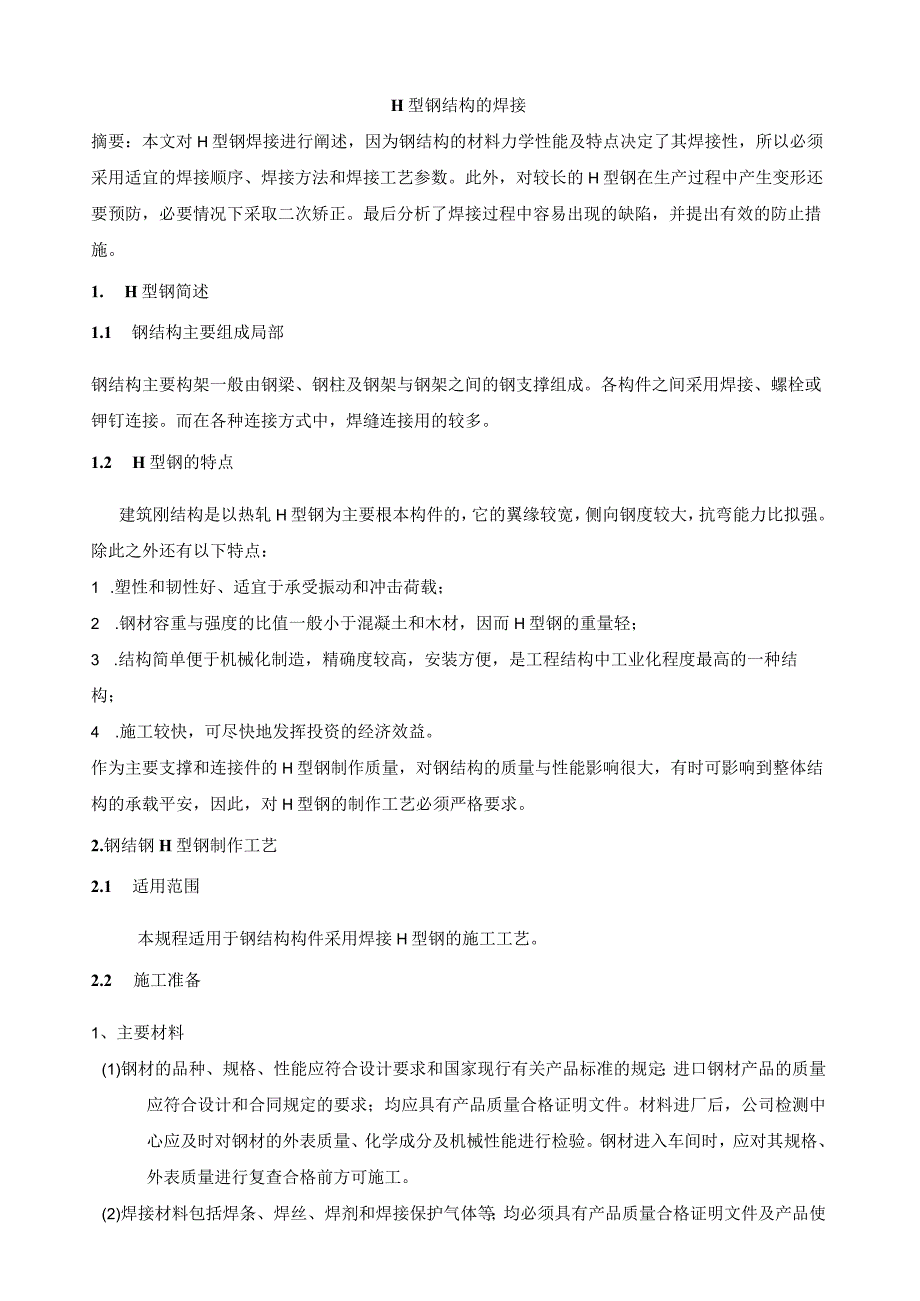

H型钢结构的焊接.docx_第1页
第1页 / 共10页

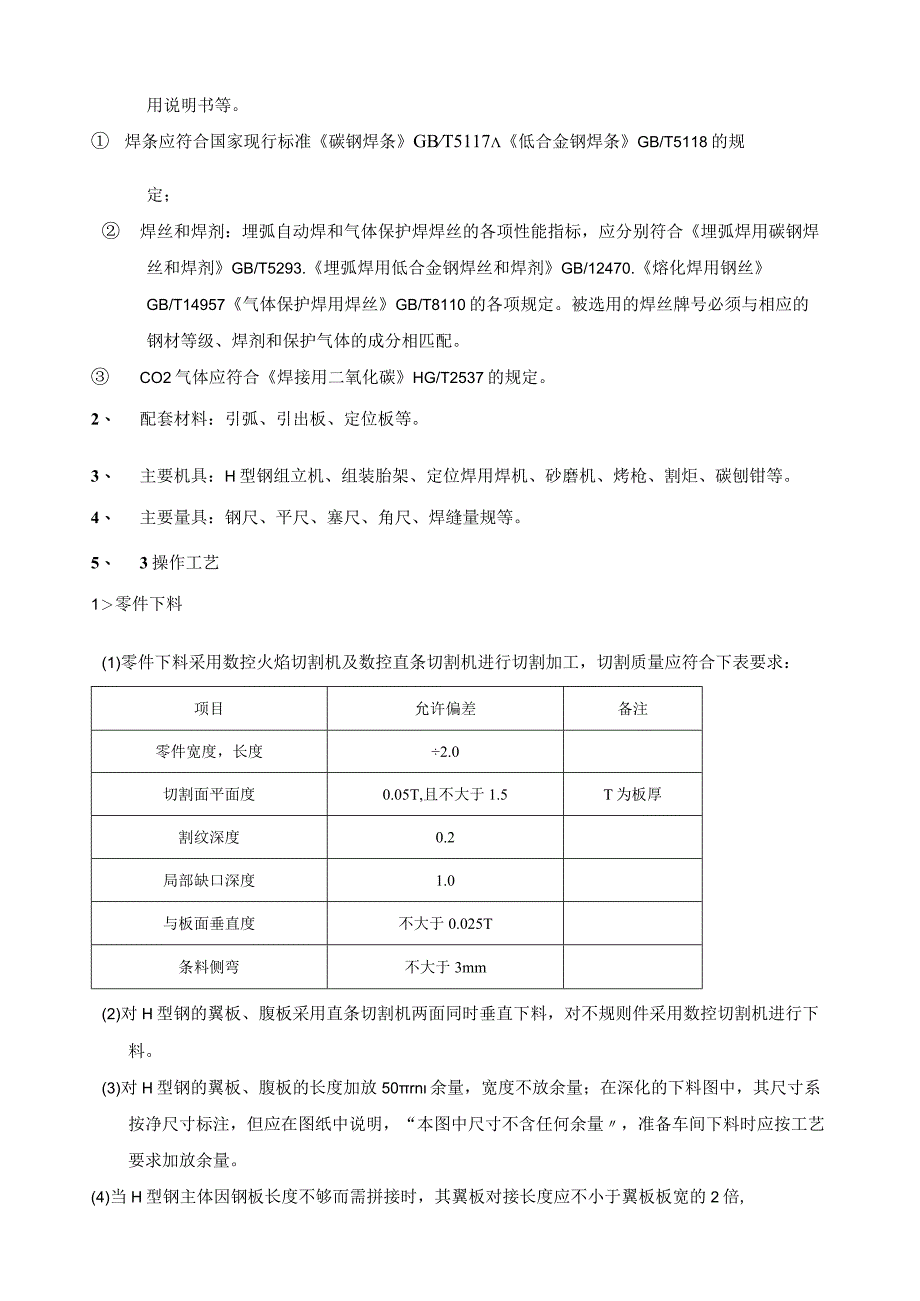

H型钢结构的焊接.docx_第2页
第2页 / 共10页

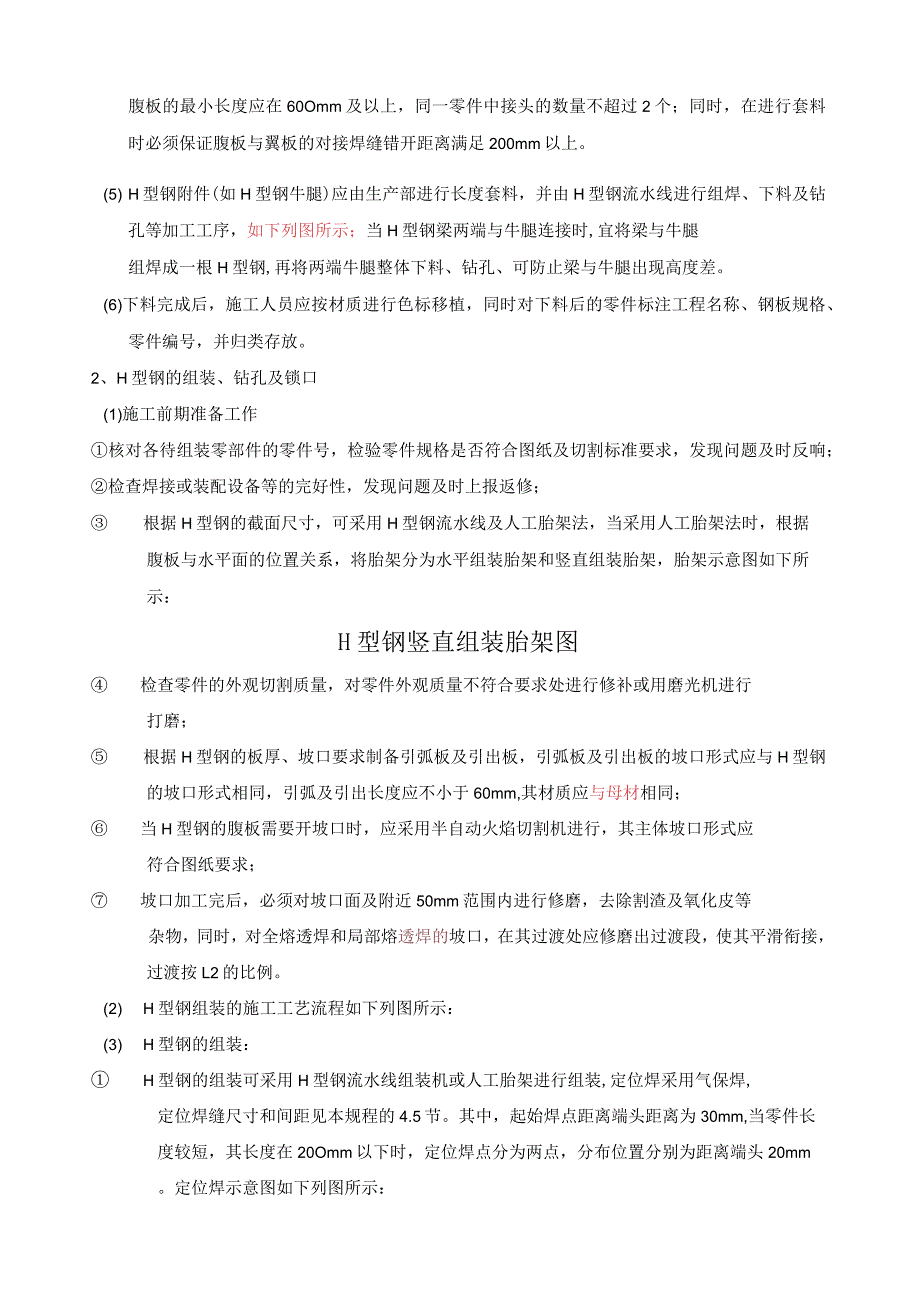

H型钢结构的焊接.docx_第3页
第3页 / 共10页
H型钢结构的焊接.docx_第4页
第4页 / 共10页
H型钢结构的焊接.docx_第5页
第5页 / 共10页
H型钢结构的焊接.docx_第6页
第6页 / 共10页
H型钢结构的焊接.docx_第7页
第7页 / 共10页
H型钢结构的焊接.docx_第8页
第8页 / 共10页
H型钢结构的焊接.docx_第9页
第9页 / 共10页
H型钢结构的焊接.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《H型钢结构的焊接.docx》由会员分享,可在线阅读,更多相关《H型钢结构的焊接.docx(10页珍藏版)》请在第壹文秘上搜索。

1、H型钢结构的焊接摘要:本文对H型钢焊接进行阐述,因为钢结构的材料力学性能及特点决定了其焊接性,所以必须采用适宜的焊接顺序、焊接方法和焊接工艺参数。此外,对较长的H型钢在生产过程中产生变形还要预防,必要情况下采取二次矫正。最后分析了焊接过程中容易出现的缺陷,并提出有效的防止措施。1. H型钢简述1.1 钢结构主要组成局部钢结构主要构架一般由钢梁、钢柱及钢架与钢架之间的钢支撑组成。各构件之间采用焊接、螺栓或钾钉连接。而在各种连接方式中,焊缝连接用的较多。1.2 H型钢的特点建筑刚结构是以热轧H型钢为主要根本构件的,它的翼缘较宽,侧向钢度较大,抗弯能力比拟强。除此之外还有以下特点:1 .塑性和韧性好

2、、适宜于承受振动和冲击荷载;2 .钢材容重与强度的比值一般小于混凝土和木材,因而H型钢的重量轻;3 .结构简单便于机械化制造,精确度较高,安装方便,是工程结构中工业化程度最高的一种结构;4 .施工较快,可尽快地发挥投资的经济效益。作为主要支撑和连接件的H型钢制作质量,对钢结构的质量与性能影响很大,有时可影响到整体结构的承载平安,因此,对H型钢的制作工艺必须严格要求。2.钢结钢H型钢制作工艺2.1 适用范围本规程适用于钢结构构件采用焊接H型钢的施工工艺。2.2 施工准备1、主要材料(1)钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定;进口钢材产品的质量应符合设计和合同规定的要求

3、;均应具有产品质量合格证明文件。材料进厂后,公司检测中心应及时对钢材的外表质量、化学成分及机械性能进行检验。钢材进入车间时,应对其规格、外表质量进行复查合格前方可施工。(2)焊接材料包括焊条、焊丝、焊剂和焊接保护气体等;均必须具有产品质量合格证明文件及产品使用说明书等。 焊条应符合国家现行标准碳钢焊条GBT5117低合金钢焊条GB/T5118的规定; 焊丝和焊剂:埋弧自动焊和气体保护焊焊丝的各项性能指标,应分别符合埋弧焊用碳钢焊丝和焊剂GB/T5293.埋弧焊用低合金钢焊丝和焊剂GB/12470.熔化焊用钢丝GB/T14957气体保护焊用焊丝GB/T8110的各项规定。被选用的焊丝牌号必须与相

4、应的钢材等级、焊剂和保护气体的成分相匹配。 CO2气体应符合焊接用二氧化碳HG/T2537的规定。2、 配套材料:引弧、引出板、定位板等。3、 主要机具:H型钢组立机、组装胎架、定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。4、 主要量具:钢尺、平尺、塞尺、角尺、焊缝量规等。5、 3操作工艺1零件下料(1)零件下料采用数控火焰切割机及数控直条切割机进行切割加工,切割质量应符合下表要求:项目允许偏差备注零件宽度,长度2.0切割面平面度0.05T,且不大于1.5T为板厚割纹深度0.2局部缺口深度1.0与板面垂直度不大于0.025T条料侧弯不大于3mm(2)对H型钢的翼板、腹板采用直条切割机两面同时垂

5、直下料,对不规则件采用数控切割机进行下料。(3)对H型钢的翼板、腹板的长度加放50rn余量,宽度不放余量;在深化的下料图中,其尺寸系按净尺寸标注,但应在图纸中说明,“本图中尺寸不含任何余量,准备车间下料时应按工艺要求加放余量。(4)当H型钢主体因钢板长度不够而需拼接时,其翼板对接长度应不小于翼板板宽的2倍,腹板的最小长度应在60Omm及以上,同一零件中接头的数量不超过2个;同时,在进行套料时必须保证腹板与翼板的对接焊缝错开距离满足200mm以上。(5) H型钢附件(如H型钢牛腿)应由生产部进行长度套料,并由H型钢流水线进行组焊、下料及钻孔等加工工序,如下列图所示;当H型钢梁两端与牛腿连接时,宜

6、将梁与牛腿组焊成一根H型钢,再将两端牛腿整体下料、钻孔、可防止梁与牛腿出现高度差。(6)下料完成后,施工人员应按材质进行色标移植,同时对下料后的零件标注工程名称、钢板规格、零件编号,并归类存放。2、H型钢的组装、钻孔及锁口(1)施工前期准备工作核对各待组装零部件的零件号,检验零件规格是否符合图纸及切割标准要求,发现问题及时反响;检查焊接或装配设备等的完好性,发现问题及时上报返修; 根据H型钢的截面尺寸,可采用H型钢流水线及人工胎架法,当采用人工胎架法时,根据腹板与水平面的位置关系,将胎架分为水平组装胎架和竖直组装胎架,胎架示意图如下所示:H型钢竖直组装胎架图 检查零件的外观切割质量,对零件外观

7、质量不符合要求处进行修补或用磨光机进行打磨; 根据H型钢的板厚、坡口要求制备引弧板及引出板,引弧板及引出板的坡口形式应与H型钢的坡口形式相同,引弧及引出长度应不小于60mm,其材质应与母材相同; 当H型钢的腹板需要开坡口时,应采用半自动火焰切割机进行,其主体坡口形式应符合图纸要求; 坡口加工完后,必须对坡口面及附近50mm范围内进行修磨,去除割渣及氧化皮等杂物,同时,对全熔透焊和局部熔透焊的坡口,在其过渡处应修磨出过渡段,使其平滑衔接,过渡按L2的比例。(2) H型钢组装的施工工艺流程如下列图所示:(3) H型钢的组装: H型钢的组装可采用H型钢流水线组装机或人工胎架进行组装,定位焊采用气保焊

8、,定位焊缝尺寸和间距见本规程的4.5节。其中,起始焊点距离端头距离为30mm,当零件长度较短,其长度在20Omm以下时,定位焊点分为两点,分布位置分别为距离端头20mm。定位焊示意图如下列图所示: H型钢在进行组装定位焊时,母材上不允许有电弧擦伤,定位焊咬边应在Imm以内; H型钢翼板与腹板对接焊缝应错开20Omm以上,以防止焊缝交叉和焊缝缺陷应力集中; H型钢翼板与腹板之间的组装间隙4Wlmm03、H型钢的焊接(1) H型钢在焊接前,应在H型钢的两端头设置“T形引弧板及引出板,引弧板及引出板长度应大于或等于150mm,宽度应大于或等于100mm,焊缝引出长度应大于或等于60mm。引弧板及引出

9、板应用气割切除,严禁锤击去除。(2) H型钢的焊接采用门型埋弧焊机及小车式埋弧焊机两种方式进行。焊接顺序如下列图所示:(3)H型钢船型位置角焊缝自动埋弧焊的焊接参数可按下表选取:板厚间隙电源极性焊丝直径(mm)电流(八)电压(v)速度(mh)伸出长度(mm)61反4mm500-55030-32232525-3081反4mm550-60030-32222425-30101反4mm550-60030-32222430-35121反4mm600-65032-3422330-35141反4mm650-70032-34202330-35(4) H型钢流水线埋弧焊不清根全熔透焊接技术(限于流水线采用):

10、焊缝要求及形式:根据H型钢的腹板板厚,其焊缝形式如下列图所示: 坡口加工:坡口的加工采用半自动火焰切割机进行,切割后的坡口外表宽度应一致并应进行割渣及氧化物清理; H型钢组装可由H型钢组立机进行,定位焊采用气保焊,6L2mm焊丝; 埋弧自动焊丝的选择应与钢材材质相匹配,当钢板材质为Q235时,选用64.Omm的H08A焊丝配合HJ431焊剂;当钢板材质为Q345时,选用64.0Innl的HlOMn2焊丝配合SJlOl焊剂; 焊接胎架:将H型钢放置在胎架上后,其斜置角度应按下列图所示。(5) 焊接标准:采用门型埋弧焊机进行焊接,正式焊接前应去除焊接区的油污、铁锈及其它污物。根据工艺试验的结果可采

11、用埋弧焊直接焊接反面不清根工艺措施。 当采用单面坡口形式时,方法之一是:正、反面均用埋弧焊焊接,在坡口面,埋弧焊打底一道,盖面一道;在非坡口面,埋弧焊角焊缝一道。焊接时,注意焊丝对准坡口中心略偏腹板。方法之二是:在坡口面,先利用气保焊打底,打底厚度根据钝边大小而定,打底后,其钝边总厚度以5mm为宜,翻身后对非坡口面进行埋弧焊焊接,为角焊缝一道,再翻身焊接坡口面一侧,进行中间层及盖面的焊接; 焊接标准:I=800820A,U=33-35V,V=500-550mmmin; 埋弧焊焊接完后,应认真清理焊缝区的熔渣和飞溅物,冷却后,割去引出板及引弧板,并修磨平整。4、 H型钢的矫正:(1) 当翼板厚度

12、在28Inm及以下时,可采用H型钢翼缘矫正机进行矫正。(2) 当翼板厚度在28mm以上时,采用合理焊接工艺顺序辅以手工火焰矫正。矫正后的外表,不应有明显的凹面或损伤,划痕深度不得大于05mm。5、 H型钢的两端余量切割,应先划线定位,有条件时应采用锯切,目前可采用半自动切割,切割完应修磨平整。6、 H型钢的锁口,先进行划线,采用手工切割,再磨光顺。7、 当翼缘板需开内坡口时,为防止割伤腹板,应先将腹板上的过焊孔(锁口)先行切害J,再切割翼板上的坡口,修磨过焊孔、坡口及过焊孔余渣等。如下列图:附:H型钢组装尺寸过程控制允许偏差(mm)偏移e其它部位2.0翼缘板垂直度b/100且不应大于2.0直角

13、尺腹板局部平t143.0rFLInl钢直尺面度腹板t2142.041-1塞尺3.焊接缺陷及防止措施3.1 焊缝尺寸不合要求焊波粗、外形上下不平、焊波宽度不一及角焊缝单边或下陷量过大等均为焊缝尺寸不合要求,其原因是:1、焊件坡口角度不当或装配间隙不均匀。2、焊接电流过大或过小,焊接标准选用不当。所以应在焊接前先调整好焊接工艺参数,根据板厚需要开破口的要适当的开坡口。3.2 裂纹焊缝中原子结合遭到破坏,形成新的界面而产生的缝隙称为裂纹。通常情况下,埋弧焊接头有可能产生两种类型裂纹,即结晶裂纹和氢致裂纹。前者只限于焊缝金属,后者则可能发生在焊缝金属或热影响区。1、结晶裂纹钢材焊接时,焊缝中的S、P等

14、杂质在结晶过程中形成低熔点共晶。随着结晶过程的进行,它们逐渐被排挤在晶界,形成了“液态薄膜。焊缝凝固过程中,由于收缩作用,焊缝金属受拉应力,“液态薄膜,不能承受拉应力而形成裂纹。可见产生“液态薄膜和焊缝的拉应力是形成结晶裂纹的两方面原因。钢材的化学成分对结晶裂纹的形成有重要影响。硫对形成结晶裂纹影响最大,但其影响程度又与钢中其他元素含量有关,如Mn与S结合成MnS而除硫,从而对S的有害作用起抑制作用。Mn还能改善硫化物的性能、形态及其分布等。因此,为了防止产生结晶裂纹,对焊缝金属中的Mn/S值有一定要求。Mn/S值多大才有利于防止结晶裂纹,还与含碳量有关。含C量愈高,要求Mn/S值也愈高。2、

15、氢致裂纹较多的发生在低合金钢、中合金钢和高碳钢的焊接热影.它可能在焊后立即出现,也可能在焊后几时、几天、甚至更长时间才出现。这种焊后假设干时间才出现的裂纹称为延迟裂纹。氢致裂纹是焊接接头含氢量、接头显微组织、接头拘束情况等因素相互作用的结果。在焊接厚度IOmm以下的工件时,一般很少发现这种裂纹。工件较厚时,焊接接头冷却速度较大,对淬硬倾向大的母材金属,易在接头处产生硬脆的组织。另一方面,焊接时溶解于焊缝金属中的氢,由于冷却过程中溶解度下降,向热影响区扩散。当热影响区的某些区域氢浓度很高而温度继续下降时,一些氢原子开始结合成氢分子,在金属内部造成很大的局部应力,在接头拘束应力作用下产生裂纹。焊接某些超高强度钢时,这种裂纹也会出现在焊缝金属中。针
