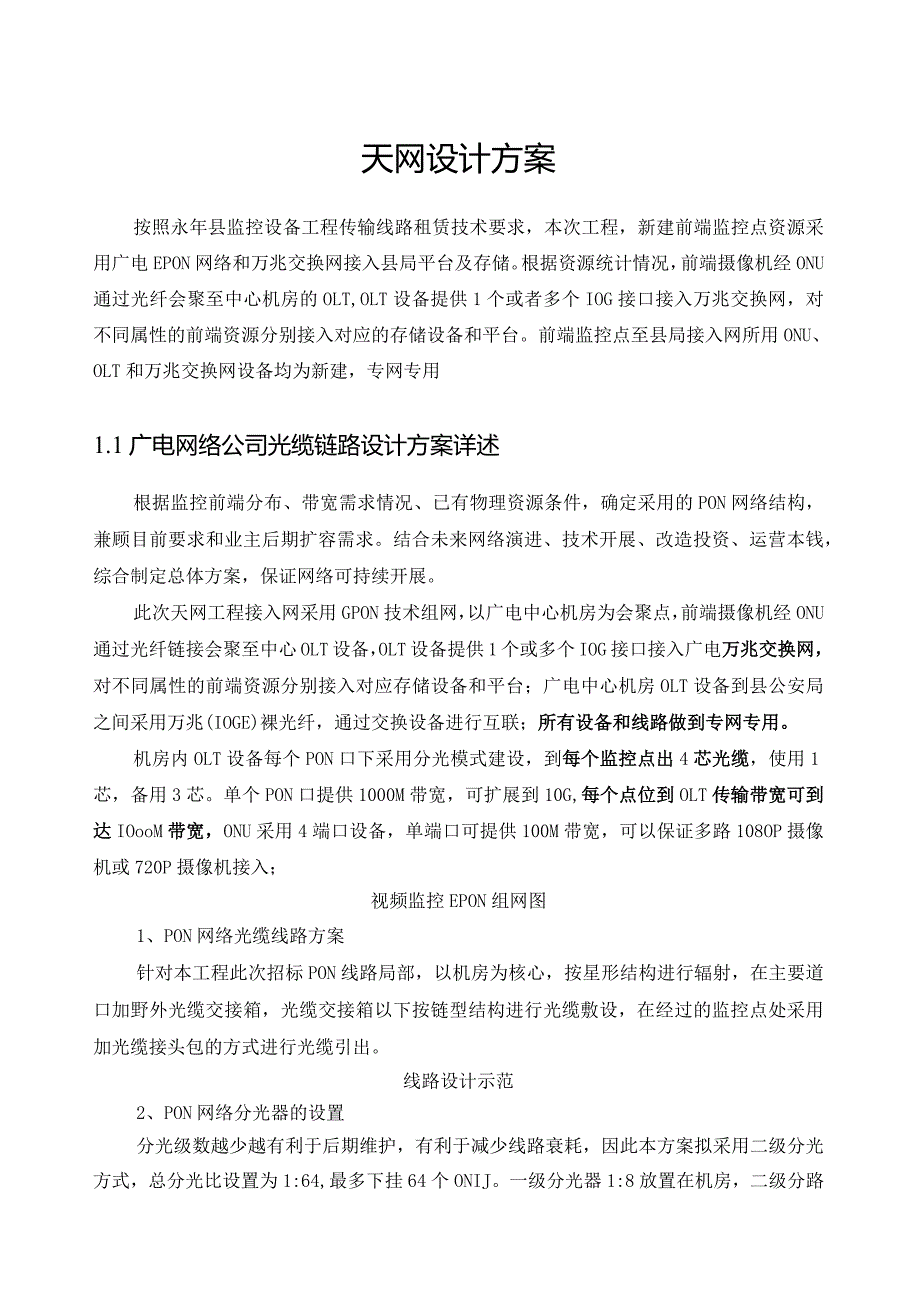

1、天网设计方案按照永年县监控设备工程传输线路租赁技术要求，本次工程，新建前端监控点资源采用广电EPON网络和万兆交换网接入县局平台及存储。根据资源统计情况，前端摄像机经ONU通过光纤会聚至中心机房的OLT,OLT设备提供1个或者多个IOG接口接入万兆交换网，对不同属性的前端资源分别接入对应的存储设备和平台。前端监控点至县局接入网所用ONU、OLT和万兆交换网设备均为新建，专网专用1.1广电网络公司光缆链路设计方案详述根据监控前端分布、带宽需求情况、已有物理资源条件，确定采用的PON网络结构，兼顾目前要求和业主后期扩容需求。结合未来网络演进、技术开展、改造投资、运营本钱，综合制定总体方案，保证网络
2、可持续开展。此次天网工程接入网采用GPON技术组网，以广电中心机房为会聚点，前端摄像机经ONU通过光纤链接会聚至中心OLT设备，OLT设备提供1个或多个IOG接口接入广电万兆交换网，对不同属性的前端资源分别接入对应存储设备和平台；广电中心机房OLT设备到县公安局之间采用万兆(IOGE)裸光纤，通过交换设备进行互联；所有设备和线路做到专网专用。机房内OLT设备每个PON口下采用分光模式建设，到每个监控点出4芯光缆，使用1芯，备用3芯。单个PON口提供1000M带宽，可扩展到10G,每个点位到OLT传输带宽可到达IOooM带宽，ONU采用4端口设备，单端口可提供100M带宽，可以保证多路108OP

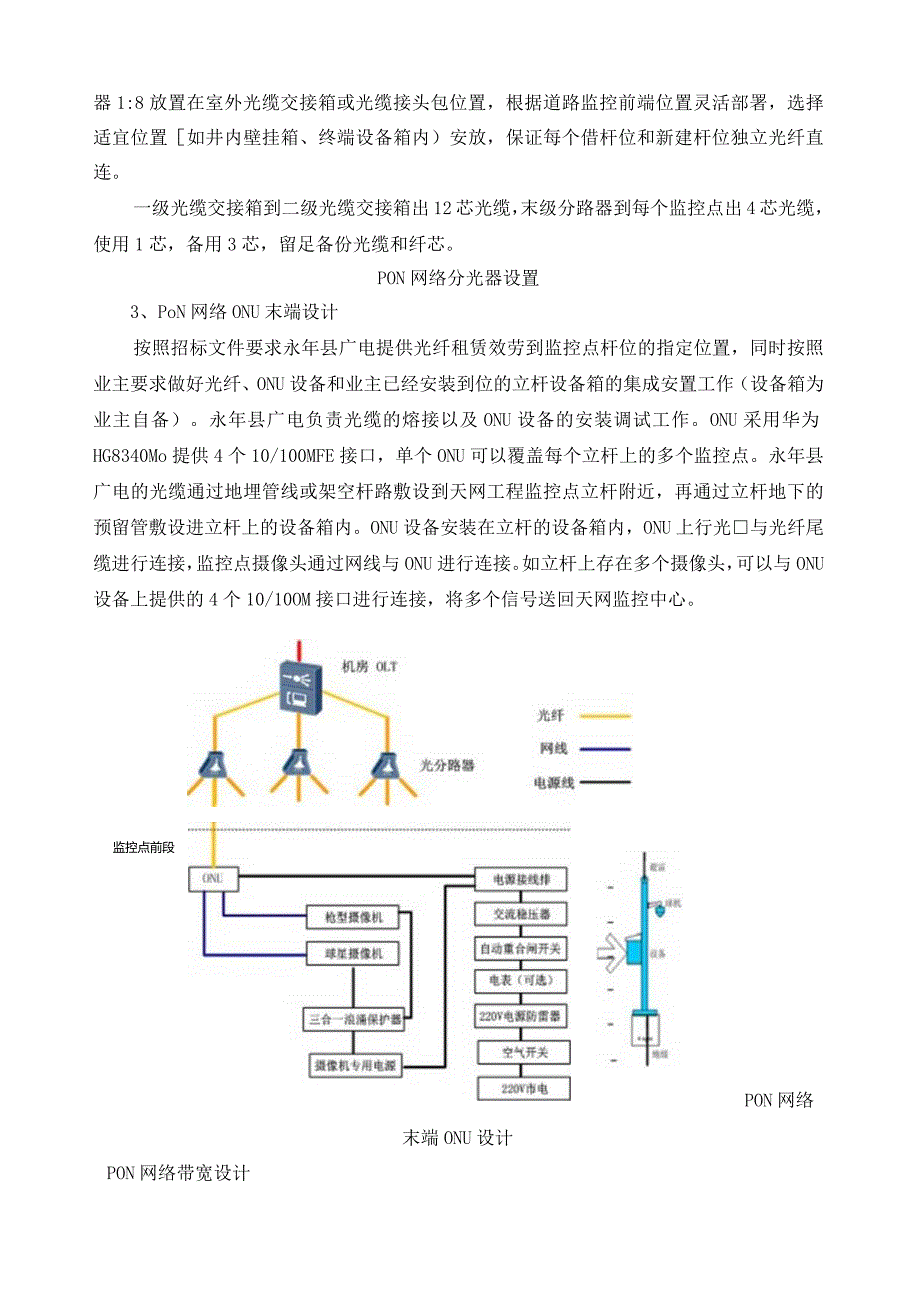

3、摄像机或720P摄像机接入；视频监控EPON组网图1、PON网络光缆线路方案针对本工程此次招标PON线路局部，以机房为核心，按星形结构进行辐射，在主要道口加野外光缆交接箱，光缆交接箱以下按链型结构进行光缆敷设，在经过的监控点处采用加光缆接头包的方式进行光缆引出。线路设计示范2、PON网络分光器的设置分光级数越少越有利于后期维护，有利于减少线路衰耗，因此本方案拟采用二级分光方式，总分光比设置为1:64,最多下挂64个ONIJ。一级分光器1:8放置在机房，二级分路器1:8放置在室外光缆交接箱或光缆接头包位置，根据道路监控前端位置灵活部署，选择适宜位置如井内壁挂箱、终端设备箱内）安放，保证每个借杆位
4、和新建杆位独立光纤直连。一级光缆交接箱到二级光缆交接箱出12芯光缆，末级分路器到每个监控点出4芯光缆，使用1芯，备用3芯，留足备份光缆和纤芯。PON网络分光器设置3、PoN网络ONU末端设计按照招标文件要求永年县广电提供光纤租赁效劳到监控点杆位的指定位置，同时按照业主要求做好光纤、ONU设备和业主已经安装到位的立杆设备箱的集成安置工作（设备箱为业主自备）。永年县广电负责光缆的熔接以及ONU设备的安装调试工作。ONU采用华为HG8340Mo提供4个10/100MFE接口，单个ONU可以覆盖每个立杆上的多个监控点。永年县广电的光缆通过地埋管线或架空杆路敷设到天网工程监控点立杆附近，再通过立杆地下的

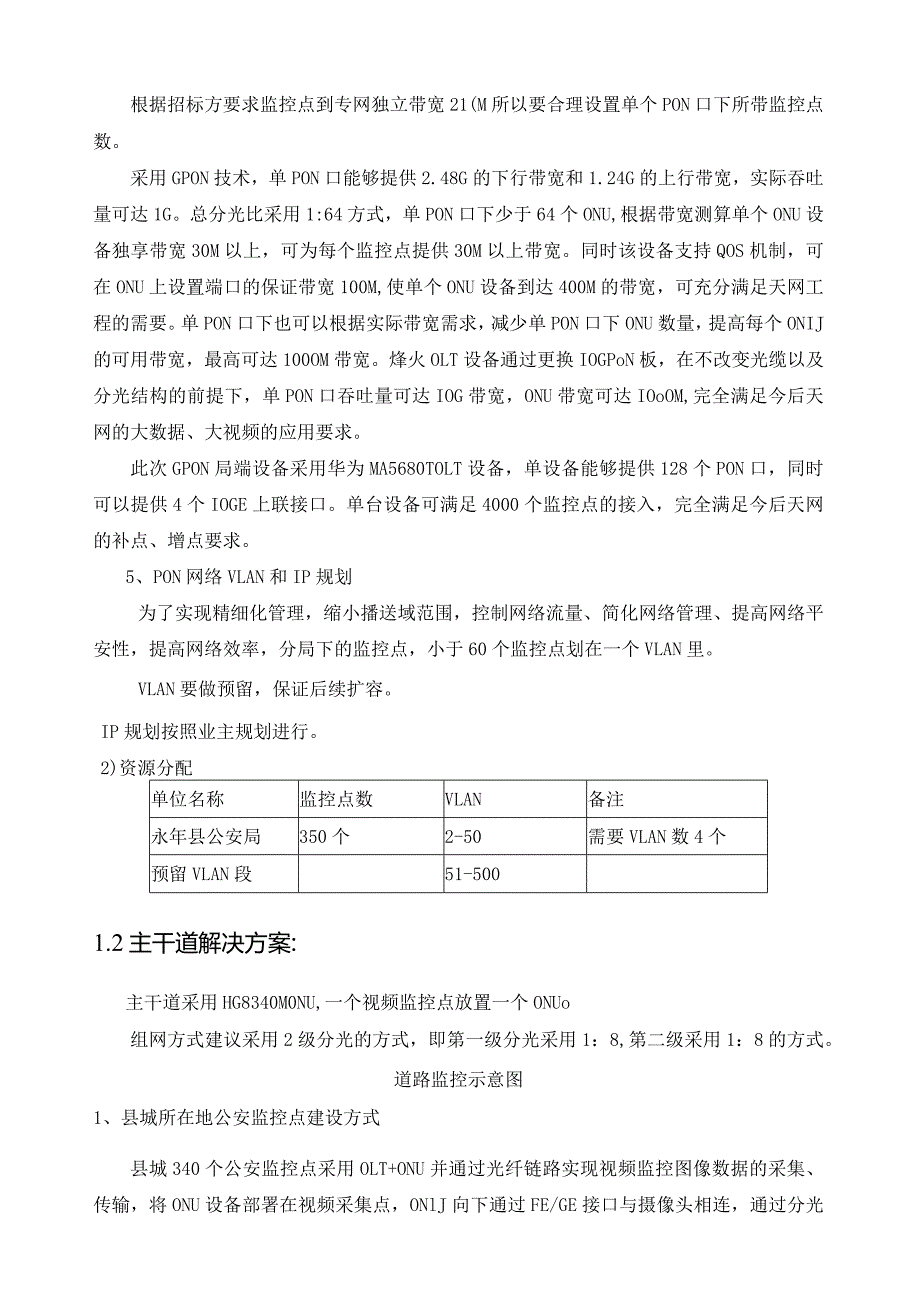

5、预留管敷设进立杆上的设备箱内。ONU设备安装在立杆的设备箱内，ONU上行光与光纤尾缆进行连接，监控点摄像头通过网线与ONU进行连接。如立杆上存在多个摄像头，可以与ONU设备上提供的4个10/10OM接口进行连接，将多个信号送回天网监控中心。监控点前段末端ONU设计PON网络PON网络带宽设计根据招标方要求监控点到专网独立带宽21(M所以要合理设置单个PON口下所带监控点数。采用GPON技术，单PON口能够提供2.48G的下行带宽和1.24G的上行带宽，实际吞吐量可达1G。总分光比采用1:64方式，单PON口下少于64个ONU,根据带宽测算单个ONU设备独享带宽30M以上，可为每个监控点提供30
6、M以上带宽。同时该设备支持QOS机制，可在ONU上设置端口的保证带宽100M,使单个ONU设备到达400M的带宽，可充分满足天网工程的需要。单PON口下也可以根据实际带宽需求，减少单PON口下ONU数量，提高每个ONIJ的可用带宽，最高可达100OM带宽。烽火OLT设备通过更换IOGPoN板，在不改变光缆以及分光结构的前提下，单PON口吞吐量可达IOG带宽，ONU带宽可达IOoOM,完全满足今后天网的大数据、大视频的应用要求。此次GPON局端设备采用华为MA5680TOLT设备，单设备能够提供128个PON口，同时可以提供4个IOGE上联接口。单台设备可满足4000个监控点的接入，完全满足今后
7、天网的补点、增点要求。5、PON网络VLAN和IP规划为了实现精细化管理，缩小播送域范围，控制网络流量、简化网络管理、提高网络平安性，提高网络效率，分局下的监控点，小于60个监控点划在一个VLAN里。VLAN要做预留，保证后续扩容。IP规划按照业主规划进行。2)资源分配单位名称监控点数VLAN备注永年县公安局350个2-50需要VLAN数4个预留VLAN段51-5001.2主干道解决方案:主干道采用HG8340M0NU,一个视频监控点放置一个ONUo组网方式建议采用2级分光的方式，即第一级分光采用1：8,第二级采用1：8的方式。道路监控示意图1、县城所在地公安监控点建设方式县城340个公安监控
8、点采用OLT+ONU并通过光纤链路实现视频监控图像数据的采集、传输，将ONU设备部署在视频采集点，ONlJ向下通过FE/GE接口与摄像头相连，通过分光器上联至OLT；将分光器放置在光缆接续盒内，将OLT设备部署在机房内，向下通过PON口与分光器相连，向上通过GE接口与公安局监控中心机房会聚交换机互联。GPON中使用单芯光纤，在一根芯上转送上下行两个波（上行波长：1310nm,下行波长：1490nm）oOLT既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口（PON接口），此外，还可以针对用户QoS/SLA的不同要求进行带宽分配、网络平安和管理配置。一个OLTPON
9、端口下采用64分光器连接的ONU。2、乡镇所在地公安监控点的建设方式利用永年县广电县乡波分光缆传输网，每个乡镇天网监控业务通过波分环网把业务传送到县中心机房。OLT设备下沉乡镇广电机房，组网传输方式同县城所在地公安监控点建设方式。3、核心交换机设计方案。依据公安局视频监控系统网络设计，核心交换机应为万兆交换机，支持主控模块1+1冗余，支持内置电源模块1+1冗余，冗余业务板插槽数量22。本工程配二个光纤接口，可扩展至八个光纤接口，背板带宽2960Gbps,交换容量2480Gbps,包转发率H350Mpps0本工程配二十四口千兆电口，可扩展至七十二口千兆电口，所有千兆电口均应支持10/100/1000M自适应。整体网络设计机构图示意：
