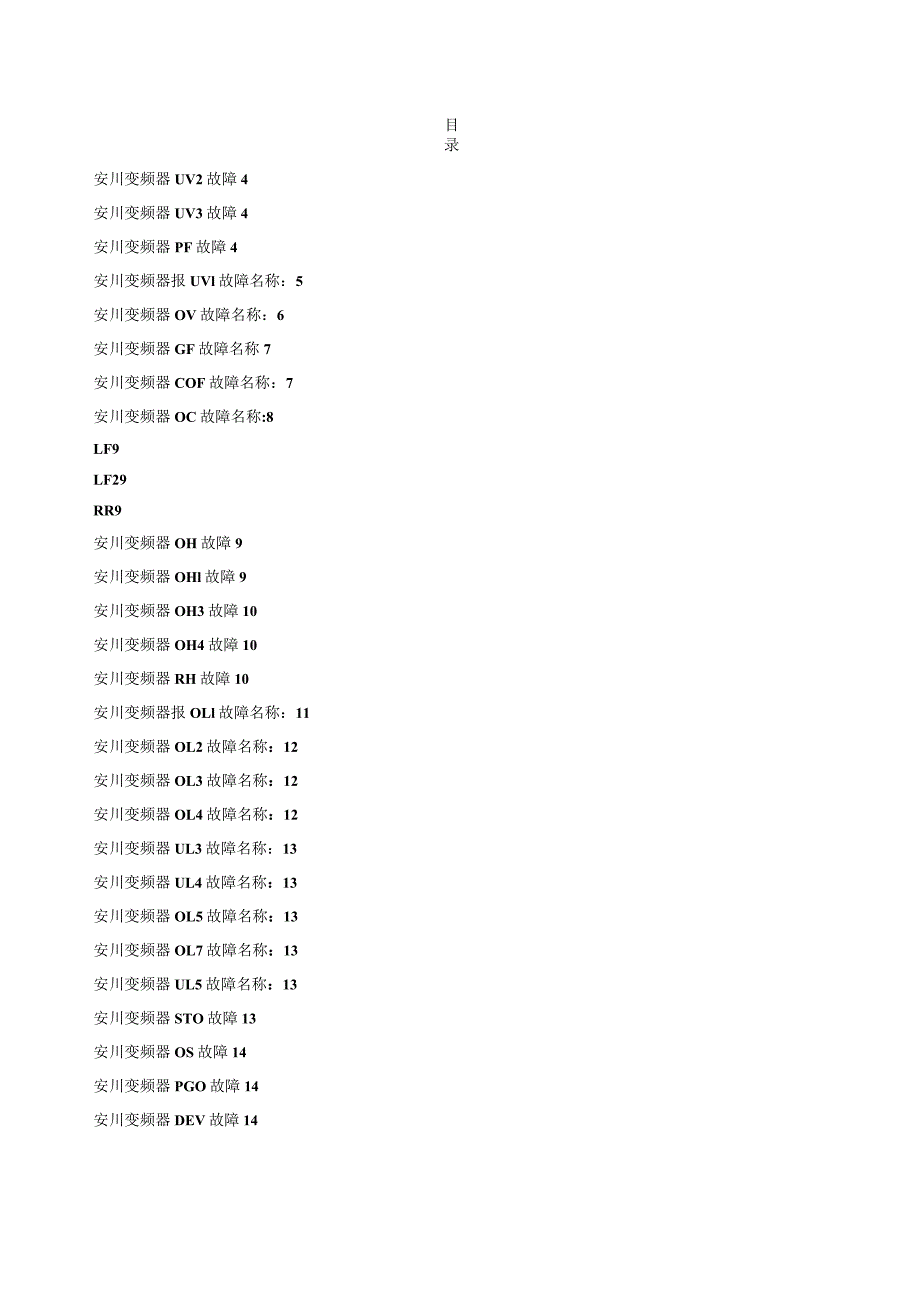

1、目录安川变频器UV2故障4安川变频器UV3故障4安川变频器PF故障4安川变频器报UVl故障名称：5安川变频器OV故障名称：6安川变频器GF故障名称7安川变频器COF故障名称：7安川变频器OC故障名称:8LF9LF29RR9安川变频器OH故障9安川变频器OHl故障9安川变频器OH3故障10安川变频器OH4故障10安川变频器RH故障10安川变频器报OLl故障名称：11安川变频器OL2故障名称：12安川变频器OL3故障名称：12安川变频器OL4故障名称：12安川变频器UL3故障名称：13安川变频器UL4故障名称：13安川变频器OL5故障名称：13安川变频器OL7故障名称：13安川变频器UL5故障名称

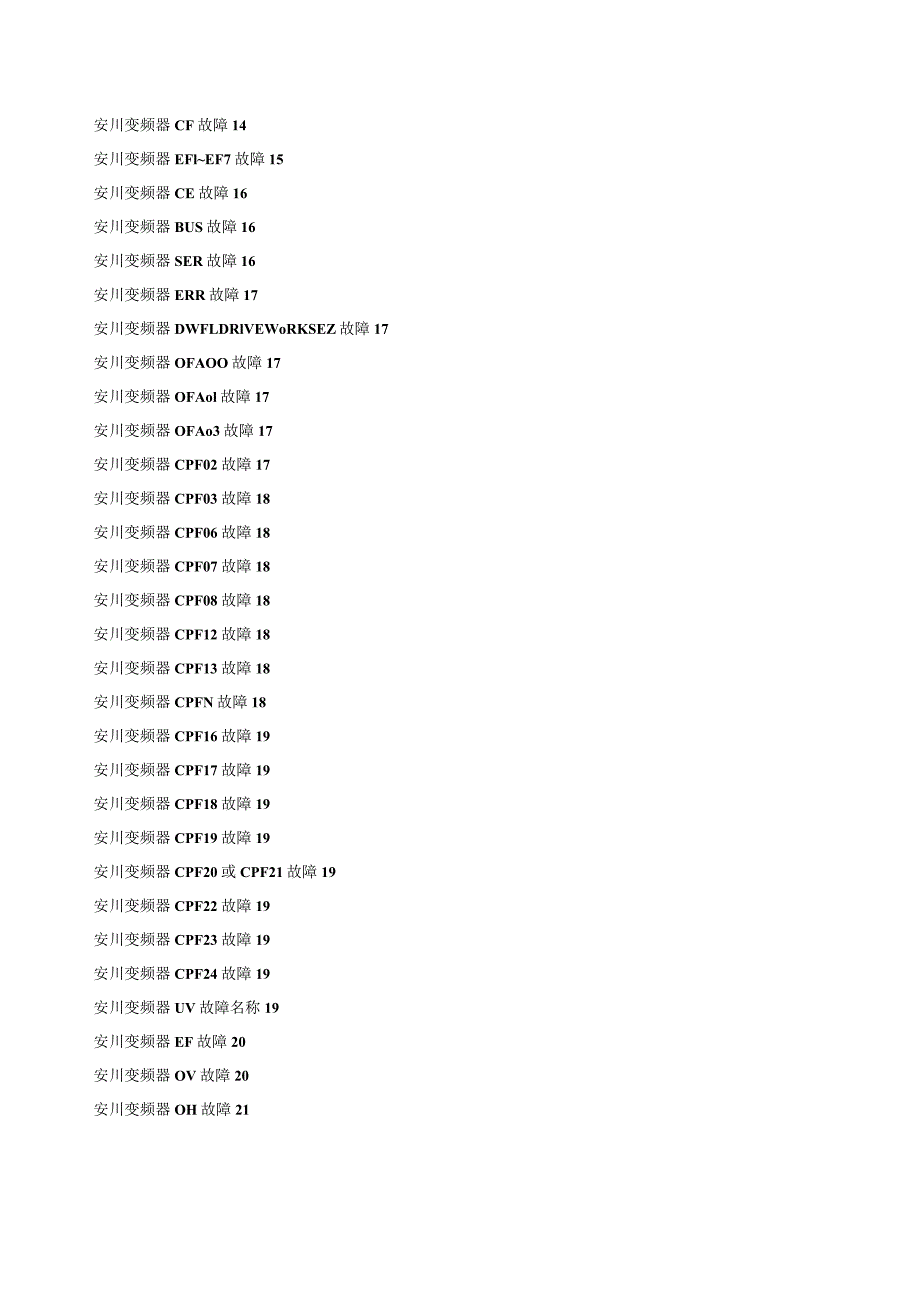

2、：13安川变频器STO故障13安川变频器OS故障14安川变频器PGO故障14安川变频器DEV故障14安川变频器CF故障14安川变频器EFlEF7故障15安川变频器CE故障16安川变频器BUS故障16安川变频器SER故障16安川变频器ERR故障17安川变频器DWFLDRlVEWoRKSEZ故障17安川变频器OFAOO故障17安川变频器OFAol故障17安川变频器OFAo3故障17安川变频器CPF02故障17安川变频器CPF03故障18安川变频器CPF06故障18安川变频器CPF07故障18安川变频器CPF08故障18安川变频器CPF12故障18安川变频器CPF13故障18安川变频器CPFN故障1

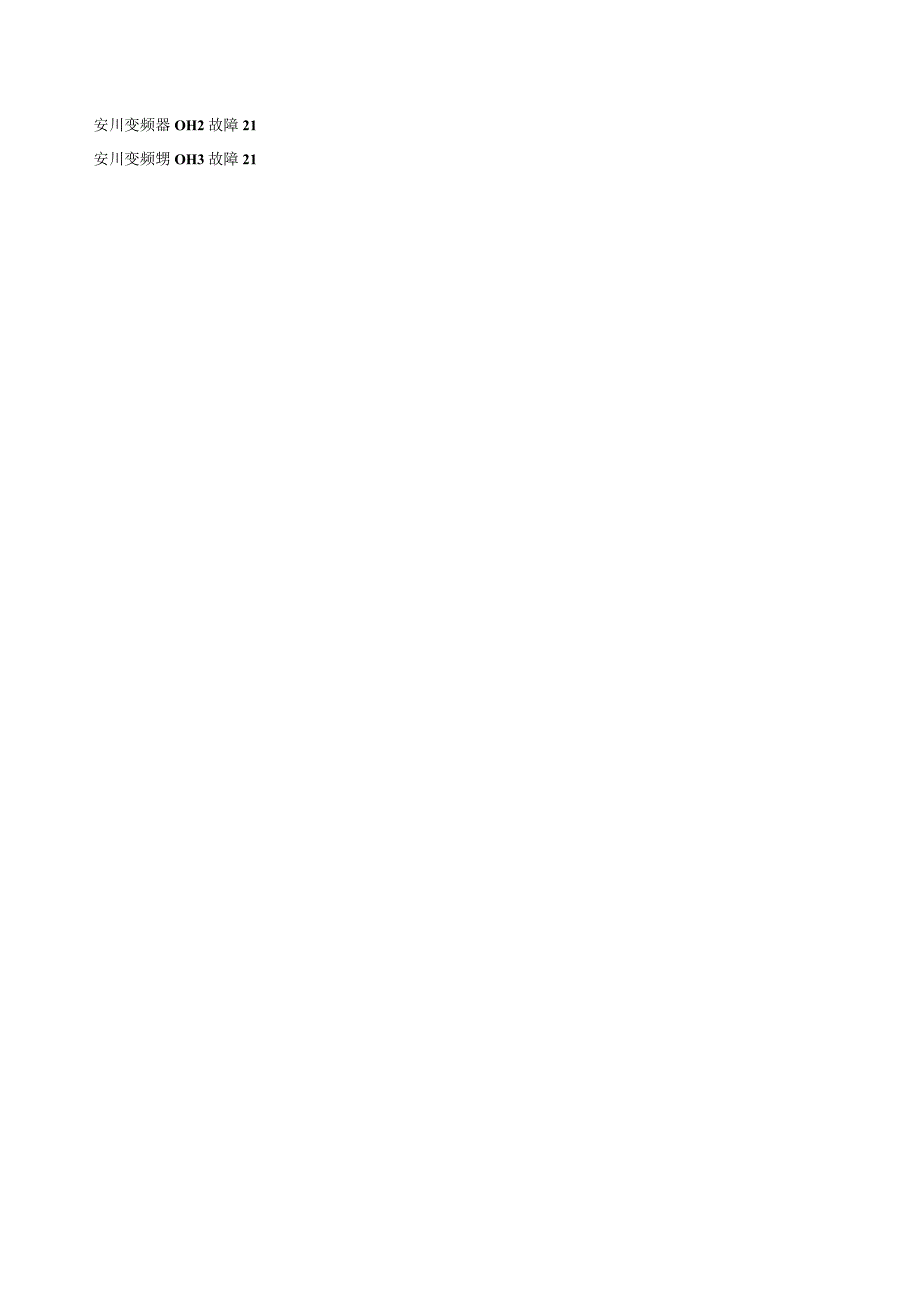

3、8安川变频器CPF16故障19安川变频器CPF17故障19安川变频器CPF18故障19安川变频器CPF19故障19安川变频器CPF20或CPF21故障19安川变频器CPF22故障19安川变频器CPF23故障19安川变频器CPF24故障19安川变频器UV故障名称19安川变频器EF故障20安川变频器OV故障20安川变频器OH故障21安川变频器OH2故障21安川变频甥OH3故障21安川变频器PGO故障23安川变频器DEV故障23安川变频器EFo故障23安川变频器EFlEF7故障24安川变频器FBL故障24安川变频器CE故障24安川变频器BUS故障25安川变频器CALL故障26安川变频器RUNC故障2
4、6安川变频器HCA故障26安川变频器RUN故障27安川变频器PASS故障27安川变频器BB故障27安川变频器DNE故障27安川变频器HBB故障27安川变频器HBBl故障27安川变频器SE故障27安川变频器OPEOl故障28安川变频器OPEO2故障28安川变频器OPE03故障名称28安川变频器OPE04故障28安川变频器OPE05故障29安川变频器OPEO7故障29安川变频器OPE08故障30安川变频器OPE09故障31安川变频器OPElO故障31安川变频器OPEll故障31安川变频器OPE13故障31安川变频器ER-Ol自学习故障32安川变频器ER-02自学习故障32安川变频器ER-O3故障3
5、2安川变频器ER-09故障33安川变频器ER11故障33安川变频器ER-12故障33安川ENDl故障33安川END2故障34安川END3故障34安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因l:200V/400V级7.5kW以下的变频器时：在没有设置瞬时停电补偿单元的状态下，将L2-02瞬时停电补偿时间）设定得比初始值大对策:设置瞬时停电补偿单元。安川变频器Uv2故障原因2：控制电源单元（选购件）的接线不当对策:开、关电源，确认是否发生故障。假设连续出现故障，那么需更换变频器或控制电源单元。安川变频器Uv2故障原因3:变频器的内部回路故障对策:开、关电源，确认是否发
6、生故障。假设连续出现故障，那么更换变频器。安川变频器Uv3故障冲击防止回路故障发生冲击防止回路的动作不良安川变频器Uv3故障原因1:变频器内部冲击防止回路的接触器动作不良对策:开、关电源，确认是否发生故障。假设连续出现故障，那么更换变频器。使用U4-06冲击电流防止继电器的维护）确认冲击电流防止继电器的维护时期。如果U4-06超过90%,那么更换变频器。安川变频器Uv3故障原因2:变频器内部气温异常对策:确认变频器的环境温度。安川变频器PF故障主回路电压异常主回路直流电压在再生时以外发生异常波动（在设定为L8-05=l（有效）时检出）安川变频器PF故障原因1:发生输入电源缺相对策:确认主回路电
7、源的接线是否发生断线或接线错误。正确进行接线。安川变频器PF故障原因2:输入电源的接线端子松动对策:确认端子是否松动。请按照本手册中的紧固力矩拧紧端子。安川变频器PF故障原因3:输入电源的电压波动过大对策:确认电源电压。采取稳定电源的对策。将L8-05（输入缺相保护选择）设定为O（无效）。安川变频器PF故障原因4:相间电压失衡对策:确认电源电压、采取稳定电源的对策，或将输入缺相检出设定为无效。原因:变频器内部的主回路电容器老化对策:使用U4-05（电容维护）确认电容器的维护时期。如果U4-05超过90%,那么更换变频器。确认输入电源是否发生故障。电源侧无故障，但频繁地发生警报时，请采取以下对策
8、将L8-05（输入缺相保护选择）设定为0（无效）。更换变频器。安川变频器报UVl故障名称：主回路欠电压未输入运行指令（变频器停止中）时，会出现以下状况。 主回路直流电压低于L2-05（主回路欠电压IUV）检出值）的设定值 200V级：约190V（单相为160V） 400V级：约38Oq（El-Ol（输入电压设定）的设定小于400时,为350V。）安川变频器报Uvl故障原因1:发生输入电源缺相对策:确认主回路电源的接线是否发生断线或接线错误。正确进行接线。原因:输入电源的接线端子松动对策:确认端子是否松动。请按照本手册中的紧固力矩拧紧端子.安川变频器报Uvl故障原因2:电源电压发生故障对策:确认
9、电压。将电压调整到变频器的电源规格范围以内。原因:发生停电对策:改善电源。安川变频器报Uvl故障原因3:变频器内部回路老化对策:使用U4-05（电容维护）确认电容器的维护时期。如果U4-05超过90%,那么更换变频器。原因:由于电源变压器容量缺乏，导致变频器的浪涌电流使电源电压降低对策:确认接线用断路器、漏电断路器（带过电流保护功能）或电磁接触器翻开时是否发生警报。修改电源变压器的容量。原因:变频器内部气温异常对策:确认变频器的环境温度。原因:充电指示灯不良（指示灯断线对策:更换变频器。安川变频器OV故障名称：主回路过电压主回路直流电压超过过电压检出值200V级：约410V400V级：约820
10、V（E1-0K400时，为740V）安川变频器OV故障原因:减速时间过短，电机流向变频器的再生能量过大对策:增大Cl-O2、04、06、08（减速时间）的值。在变频器上连接制动电阻器或制动电阻器单元。将L304（减速中防止失速功能选择）设定为1（有效。（出厂设定：1）安川变频器OV故障原因2:加速时间过短对策:确认突然加速结束时是否发生过电压警报。发生警报时，增加加速时间。使用S字加减速。安川变频器OV故障原因3:制动负载较大对策:在变频器上连接制动电阻器或制动电阻器单元。原因:输入电源中混有浪涌电压对策:安装DC电抗器。（注意）在同一电源系统内，假设开、闭进相电容器或可控硅变换器发生动作，可
11、能会导致输入电压短暂地异常急剧上升（浪涌）。安川变频器。V故障原因4:电机发生接地短路对策：（接地短路电流经过电源向变频器内的主回路电容器充电检查电机的动力电缆、中继端子、电机端子箱等。排除发生接地短路的部位，再次接通电源。安川变频器OV故障原因5:速度搜索相关参数的设定不当对策：（包括在瞬时停电恢复时以及故障重试时发生的情况修改速度搜索相关参数的设定。设定速度搜索重试功能为有效。（设定b3191IOo）调整b3-02（速度搜索动作电流）、b3-03（速度搜索减速时间）。进行电机线间电阻自学习后，使用b3-24=l（速度推定形搜索功能。安川变频器OV故障原因6:加速结束后超调时的再生能量过大对
12、策:将L3ll（过电压抑制功能选择）设定为1（有效）。安川变频器OV故障原因7:电源电压过高对策:确认电压。将电压降低到变频器的电源规格范围以内。安川变频器OV故障原因8:制动晶体管损坏对策:更换变频器。原因:制动电阻器或制动电阻器单元的接线不正确对策:确认与制动电阻器或制动电阻器单元的接线是否发生错误。正确进行接线。原因：由于干扰而发生误动作对策:确认抗干扰对策的状况。检查控制回路的接线、主回路的接线、接地接线，充分采取抗干扰对策。如果电磁接触器是干扰的发生源，那么在电磁接触器的线圈上连接浪涌抑制器。将L501（故障重试次数）设定为0以外的值。安川变频器。V故障原因9:电机发生失调对策:调整
13、控制失调的参数。调整Nl-O2（防止失调增益）。调整N2-02及N203（无PG矢量）速度反应检出控制（AFR）时间参数。调整N8-45（PM速度反应检出控制增益）、N8-47（拉入电流补偿时间参数。安川变频器OV故障原因10:负载转动惯量设定不正确对策:确认使用KEB,过电压抑制、减速中防止失速（最正确调整等功能时负载惯性的设定,根据适用机械调整L325（负载惯性比）。原因：在PM用无PG矢量控制模式下使用了短路制动功能对策：连接制动电阻器。安川变频器GF故障名称接地短路在变频器输出侧，接地短路电流超过变频器额定输出电流的约50%（变频器容量在5.5kW以上，L8-09=l时保护动作有效）安
14、川变频器GF故障一：原因:电机烧毁或发生绝缘老化对策:确认电机的绝缘电阻。如果导通，请联系旭兴达自动化维修部安川变频器GF故障二：原因：由于电缆破损而发生接触、接地短路对策:检查电机的动力电缆。排除发生接地短路的部位，再次接通电源。确认电缆与端子间的电阻值。如果导通，那么更换电缆。安川变频器GF故障三：原因:电缆与端子的分布电容较大对策:电缆长度超过100m时，降低载波频率。采取降低分布电容的对策。安川变频器COF故障名称：电流偏置故障电流检出回路不良、或PM电机在自由运行中起动安川变频器CoF故障一：原因:在电流偏置的自动调整中，调整值超出容许范围（使用PM电机，需要在自由运行中起动的场合）
15、对策:将b3-01（起动时速度搜索选择）设定为1（有效。请从外部端子使用外部搜索指令1或2（Hl口=61或62进行速度搜索。（注）PM电机控制时，外部搜索指令1和外部搜索指令2的动作相同。安川变频器CoF故障二：原因:硬件故障对策:寻求变频器维修效劳提供商帮助或直接更换变频器。安川变频器OC故障名称:过电流检测到的变频器输出电流超过了过电流检出值安川变频器OC故障一：原因:电机烧毁或发生绝缘老化对策:确认电机的绝缘电阻。如果导通，那么更换电机。安川变频器。C故障二：原因:由于电缆破损而发生接触、接地短路对策:检查电机的动力电缆。排除发生接地短路的部位，再次接通电源。确认电缆与端子间的电阻值。如果导通，那么更换电缆。安川变频器OC故障
