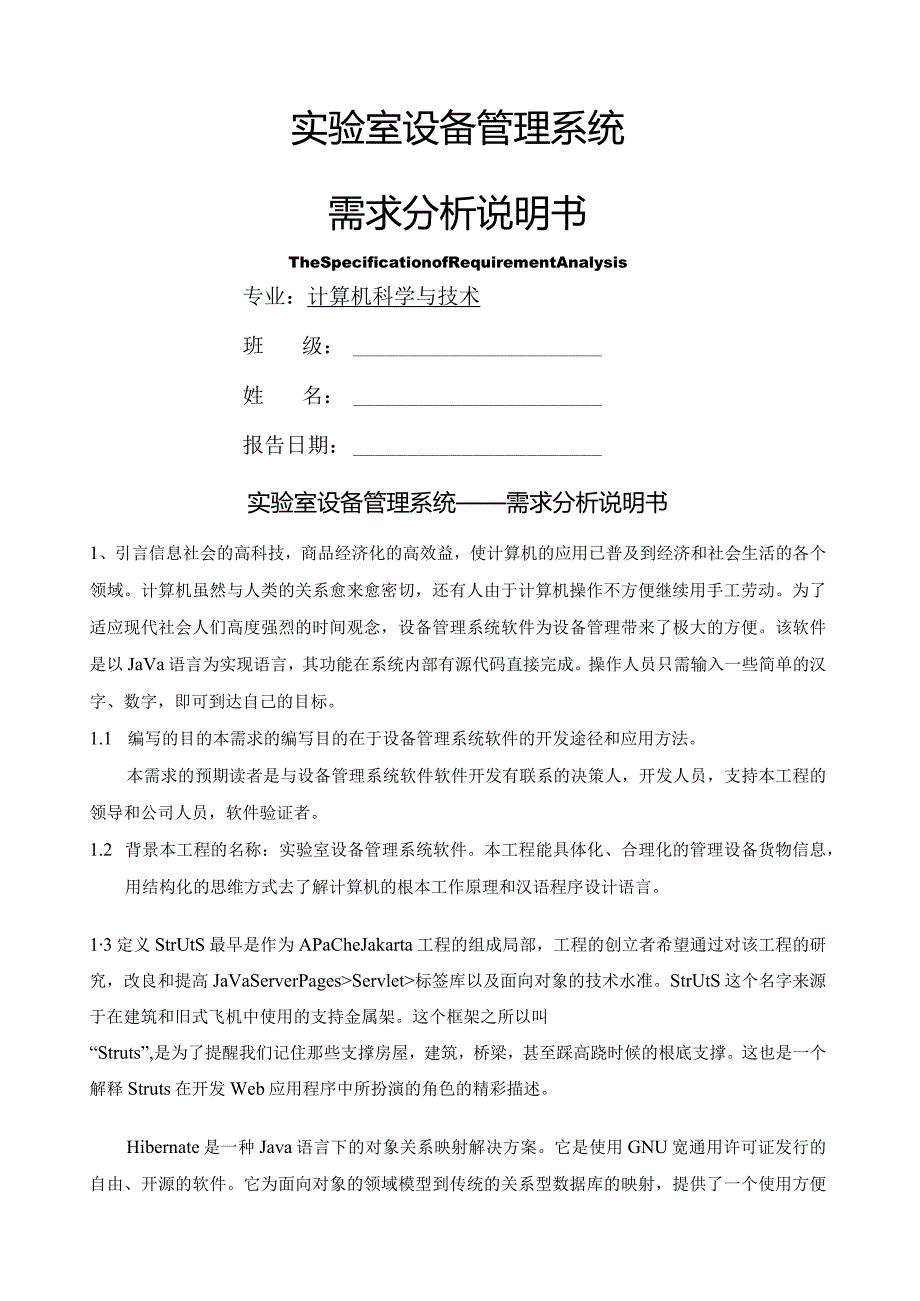

1、实验室设备管理系统需求分析说明书TheSpecificationofRequirementAnalysis专业：计算机科学与技术班级：姓名：报告日期：实验室设备管理系统需求分析说明书1、引言信息社会的高科技，商品经济化的高效益，使计算机的应用已普及到经济和社会生活的各个领域。计算机虽然与人类的关系愈来愈密切，还有人由于计算机操作不方便继续用手工劳动。为了适应现代社会人们高度强烈的时间观念，设备管理系统软件为设备管理带来了极大的方便。该软件是以JaVa语言为实现语言，其功能在系统内部有源代码直接完成。操作人员只需输入一些简单的汉字、数字，即可到达自己的目标。1.1 编写的目的本需求的编写目的在于
2、设备管理系统软件的开发途径和应用方法。本需求的预期读者是与设备管理系统软件软件开发有联系的决策人，开发人员，支持本工程的领导和公司人员，软件验证者。1.2 背景本工程的名称：实验室设备管理系统软件。本工程能具体化、合理化的管理设备货物信息，用结构化的思维方式去了解计算机的根本工作原理和汉语程序设计语言。13定义StrUtS最早是作为APaCheJakarta工程的组成局部，工程的创立者希望通过对该工程的研究，改良和提高JaVaServerPagesServlet标签库以及面向对象的技术水准。StrUtS这个名字来源于在建筑和旧式飞机中使用的支持金属架。这个框架之所以叫“Struts”,是为了提

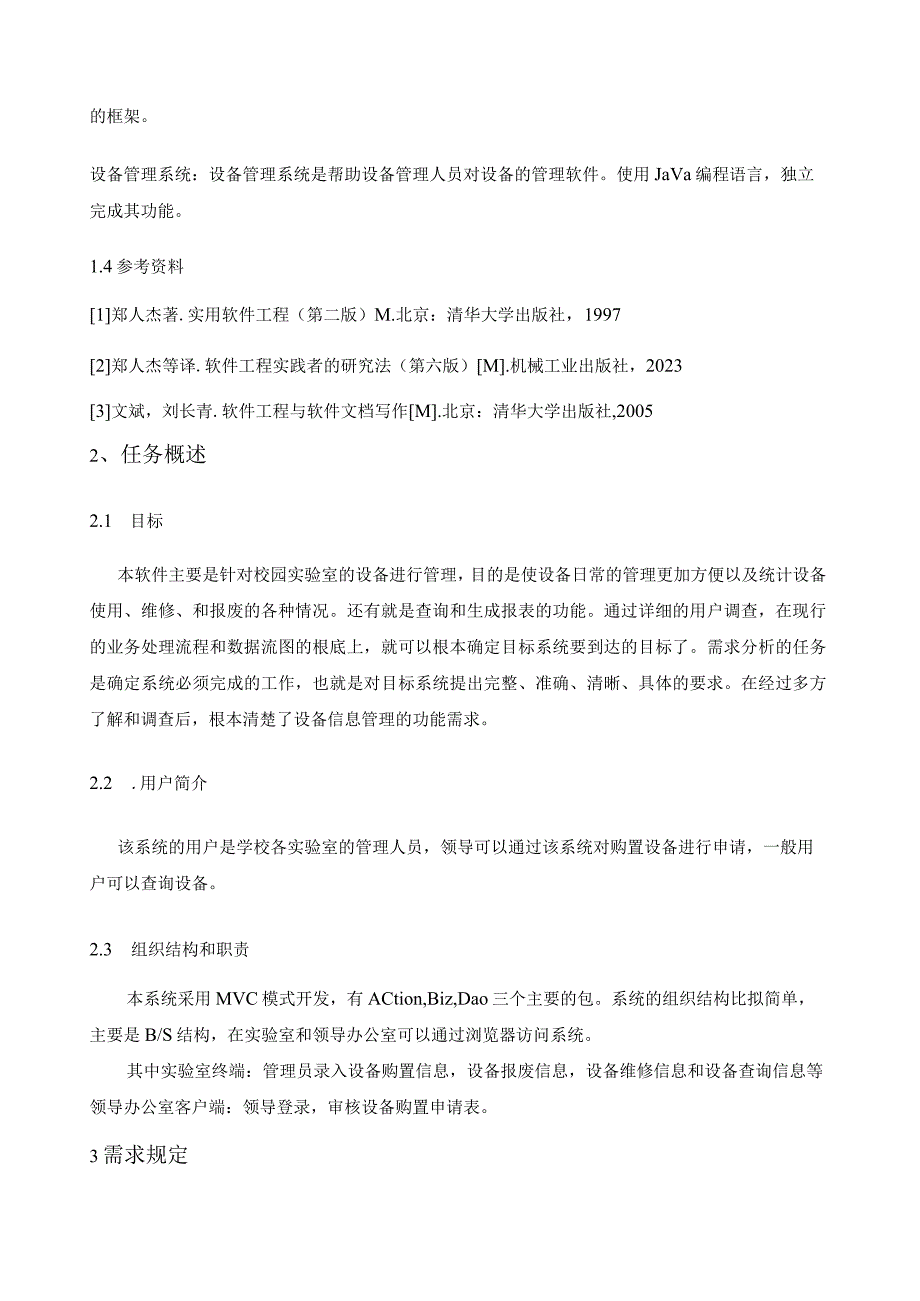

3、醒我们记住那些支撑房屋，建筑，桥梁，甚至踩高跷时候的根底支撑。这也是一个解释Struts在开发Web应用程序中所扮演的角色的精彩描述。Hibernate是一种Java语言下的对象关系映射解决方案。它是使用GNU宽通用许可证发行的自由、开源的软件。它为面向对象的领域模型到传统的关系型数据库的映射，提供了一个使用方便的框架。设备管理系统：设备管理系统是帮助设备管理人员对设备的管理软件。使用JaVa编程语言，独立完成其功能。1.4参考资料1郑人杰著.实用软件工程（第二版）M.北京：清华大学出版社，19972郑人杰等译.软件工程实践者的研究法（第六版）M.机械工业出版社，20233文斌，刘长青.软件工
4、程与软件文档写作M.北京：清华大学出版社,20052、任务概述2.1 目标本软件主要是针对校园实验室的设备进行管理，目的是使设备日常的管理更加方便以及统计设备使用、维修、和报废的各种情况。还有就是查询和生成报表的功能。通过详细的用户调查，在现行的业务处理流程和数据流图的根底上，就可以根本确定目标系统要到达的目标了。需求分析的任务是确定系统必须完成的工作，也就是对目标系统提出完整、准确、清晰、具体的要求。在经过多方了解和调查后，根本清楚了设备信息管理的功能需求。2.2 .用户简介该系统的用户是学校各实验室的管理人员，领导可以通过该系统对购置设备进行申请，一般用户可以查询设备。2.3 组织结构和职

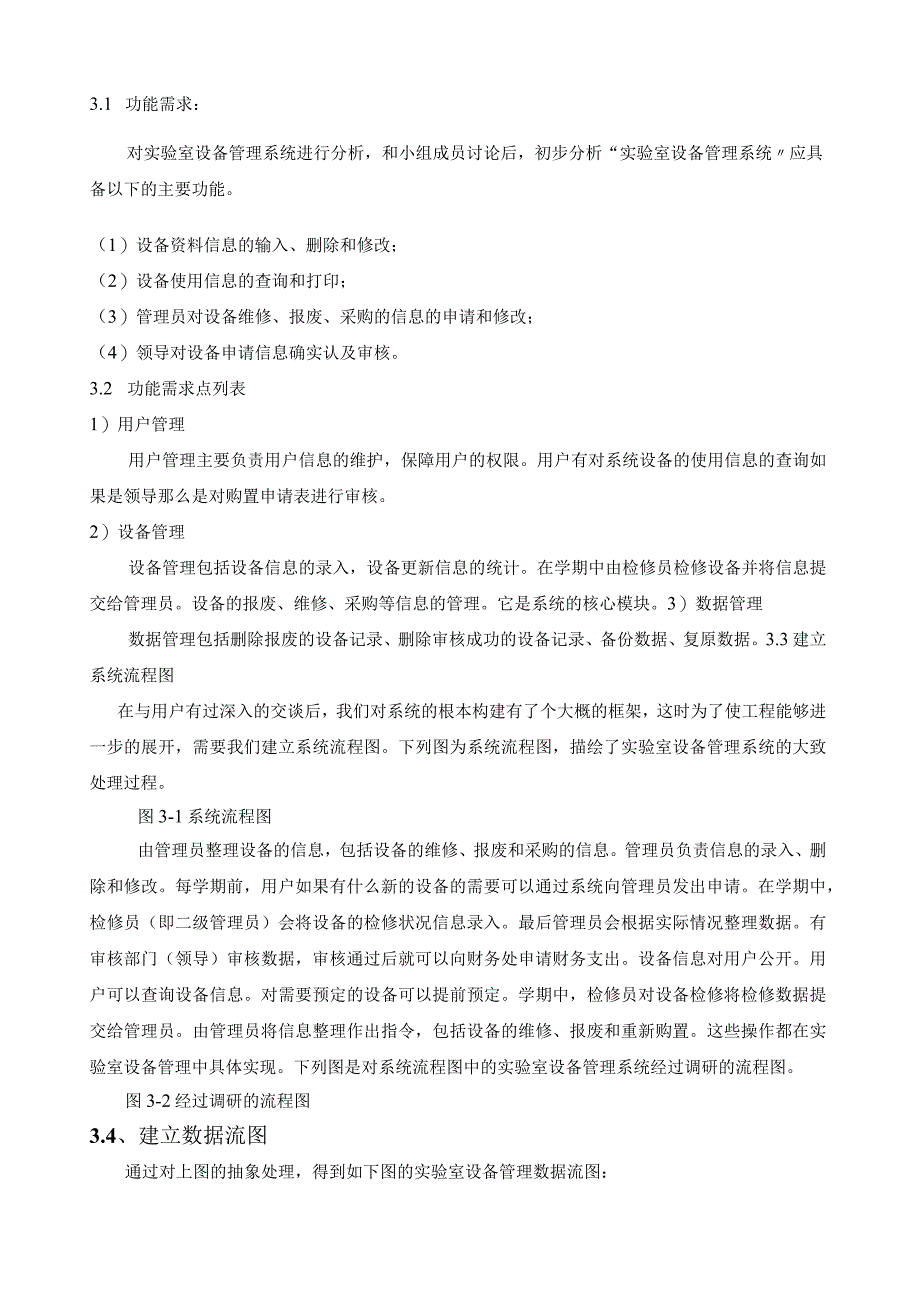

5、责本系统采用MVC模式开发，有ACtion,Biz,Dao三个主要的包。系统的组织结构比拟简单，主要是B/S结构，在实验室和领导办公室可以通过浏览器访问系统。其中实验室终端：管理员录入设备购置信息，设备报废信息，设备维修信息和设备查询信息等领导办公室客户端：领导登录，审核设备购置申请表。3需求规定3.1 功能需求：对实验室设备管理系统进行分析，和小组成员讨论后，初步分析“实验室设备管理系统应具备以下的主要功能。（1）设备资料信息的输入、删除和修改；（2）设备使用信息的查询和打印；（3）管理员对设备维修、报废、采购的信息的申请和修改；（4）领导对设备申请信息确实认及审核。3.2 功能需求点列表1
6、）用户管理用户管理主要负责用户信息的维护，保障用户的权限。用户有对系统设备的使用信息的查询如果是领导那么是对购置申请表进行审核。2）设备管理设备管理包括设备信息的录入，设备更新信息的统计。在学期中由检修员检修设备并将信息提交给管理员。设备的报废、维修、采购等信息的管理。它是系统的核心模块。3）数据管理数据管理包括删除报废的设备记录、删除审核成功的设备记录、备份数据、复原数据。3.3建立系统流程图在与用户有过深入的交谈后，我们对系统的根本构建有了个大概的框架，这时为了使工程能够进一步的展开，需要我们建立系统流程图。下列图为系统流程图，描绘了实验室设备管理系统的大致处理过程。图3-1系统流程图由管
7、理员整理设备的信息，包括设备的维修、报废和采购的信息。管理员负责信息的录入、删除和修改。每学期前，用户如果有什么新的设备的需要可以通过系统向管理员发出申请。在学期中，检修员（即二级管理员）会将设备的检修状况信息录入。最后管理员会根据实际情况整理数据。有审核部门（领导）审核数据，审核通过后就可以向财务处申请财务支出。设备信息对用户公开。用户可以查询设备信息。对需要预定的设备可以提前预定。学期中，检修员对设备检修将检修数据提交给管理员。由管理员将信息整理作出指令，包括设备的维修、报废和重新购置。这些操作都在实验室设备管理中具体实现。下列图是对系统流程图中的实验室设备管理系统经过调研的流程图。图3-
8、2经过调研的流程图3.4、建立数据流图通过对上图的抽象处理，得到如下图的实验室设备管理数据流图：D4设备报表录入购买数据Dl未审核设备数据I审核处理:利用数据D2径备记录 D3系统设备，报废、维修等表II 图3-3实验室设备管理数据流图在该数据流图中用“为审核设备数据代替“设备管理表中的数据。用户必须是设备管理员才能填写设备管理表，只有授权的设备管理员才有资格对正式的设备管理表进行增加、修改、删除、查询和系统维护等操作。如下图，对“设备管理功能进行细化，进一步展开。可以分解为以下几个逻辑功能。查询设备信息（设备统计）：对实验室中的设备进行查询，了解设备状况。添加设备：对因其他原因的需要进行增加
9、设备情况来进行相应的操作。维修设备：对一些损坏的设备进行调查并采取更换设备或进行维修等操作。报废设备：对一些已经损坏并不能进行维修的设备进行移除和作废处理等操作。上述几个子功能及它们之间的关系，可以用如下所示的数据流图来描绘：图3-4设备数据流图图中的“利用数据，可以分解成以下几个子功能。汇总数据：对设备管理数据进行汇总，即对设备的报废和维修信息以及新设备的申请表的审核信息的删除更新。统计数据：对现有设备信息进行统计以及对报废和维修的设备信息记录的查询。查看相关信息：对设备管理数据状况进行查询。最后，把分解的数据流图的结果逐层替换高层的处理框，得到一张详细的，完整的实验室设备管理数据流图，如下
10、列图所示。图3-5实验室设备管理数据流图4、建立数据字典4.1. 实验室设备管理数据字典。名字：实验室设备管理表别名：设备详细信息表描述：记录实验室设备的具体详细信息定义：设备管理表=设备号+类别+设备名+类型+规格+单价+购置时间+生产厂家+购置人+设备所处状态位置：设备管理数据库4.2. 实验室设备购置申请数据字典。名字：实验室设备购置申请表别名：设备购置申请信息表描述：记录实验室设备购置的具体详细信息定义：设备申请购置表二类别+设备名+类型+规格+单价+数量+购置时间+生产厂家+购买人+审核状态位置：设备管理数据库4.3. 实验室设备修理据字典。名字：实验室设备修理表别名：设备修理信息表
11、描述：记录实验室设备修理的具体详细信息定义：设备修理信息表=修理号+设备号+设备名+修理厂家+修理费+修理日期+责任人位置：设备管理数据库4.4. 实验室设备报废注销据字典。名字：实验室设备报废注销表别名：设备报废注销信息表描述：记录实验室设报废注销的具体详细信息定义：设备报废注销信息表=报废号+设备号+设备名+报废日期+责任人+备注位置：设备管理数据库4.5. 实验室用户字典。名字：实验室设备用户表别名：设备管理用户信息表描述：记录实验室用户的具体详细信息定义：设备管理用户信息表=用户名+密码+职位位置：设备管理数据库.4.6. 立单据账本和报表单据表4.1实验室设备单据，设备信息表单据名称
12、实验室设备单据用途记录实验室设备的具体详细信息使用单位长沙理工大学实验室制作单位计算机0801频率0-9顶峰时数据流量IOKb各数,国项的详细说明如下：设备信息表(Equip)列名数据类型字段大小必填字段默认值说明equipidvarchar15是主键，设备编号sortvarchar20是设备类型namevarchar30是设备名modelvarchar40是模型standartvarchar20否设备规格PriceDouble8是设备金额BuytimeDate20是购置时间Factaryvarchar20是生产厂家Buyersvarchar20是购置人stateVarchar5是完好设备所处
13、状态账本(ACCOUnt)因为账本上的数据是统计数据，所以一个账本一般对应一张中间表，账本的格式可用表格描述，如表4.2所示。表4.2设备统计账本账本名称设备查询账本用途对实验室的设备整体查询生成报表使用单位长沙理工大学实验室制作单位计算机0802频率0.9顶峰时数据流量IOKb只是对设备表的查询账本，在程序中实现耦合，只是单表。数据项的描述和设备信息表一样。报表(Report)因为报表上的数据是统计数据，所以一个报表一般对应一张中间表，报表的格式可用表格描述，如表4.3所示。表4.3申请，报废，维修EXCCI报表报表名称申请，报废,维修excel报表用途生成excel报表，方便统计和计算，如价格的汇总等使用单位长沙理工大学实验室制作单位计算机0801频率0.05顶峰时数据流量IM各数据项的和单表一样5、算法描述我们以黑匣子的方式记录算法，所谓黑匣子就是不考虑一个功能的具体实现方法，只把它看作给予输入之后就能够产生一定输出的匣子，这是早期开发研究阶段分析员对算法应该持有的正确观点，目的是用原理性算法准确的定义功能，算法的细节可以等到以后的详细设计阶段在确定。使用IPO表记录多算法的初步描述，以后可以进一步精化它。6、建立状态图下面绘制管理员从登陆系统到印出报表的状态图，如下：图5-1报表的状态图
