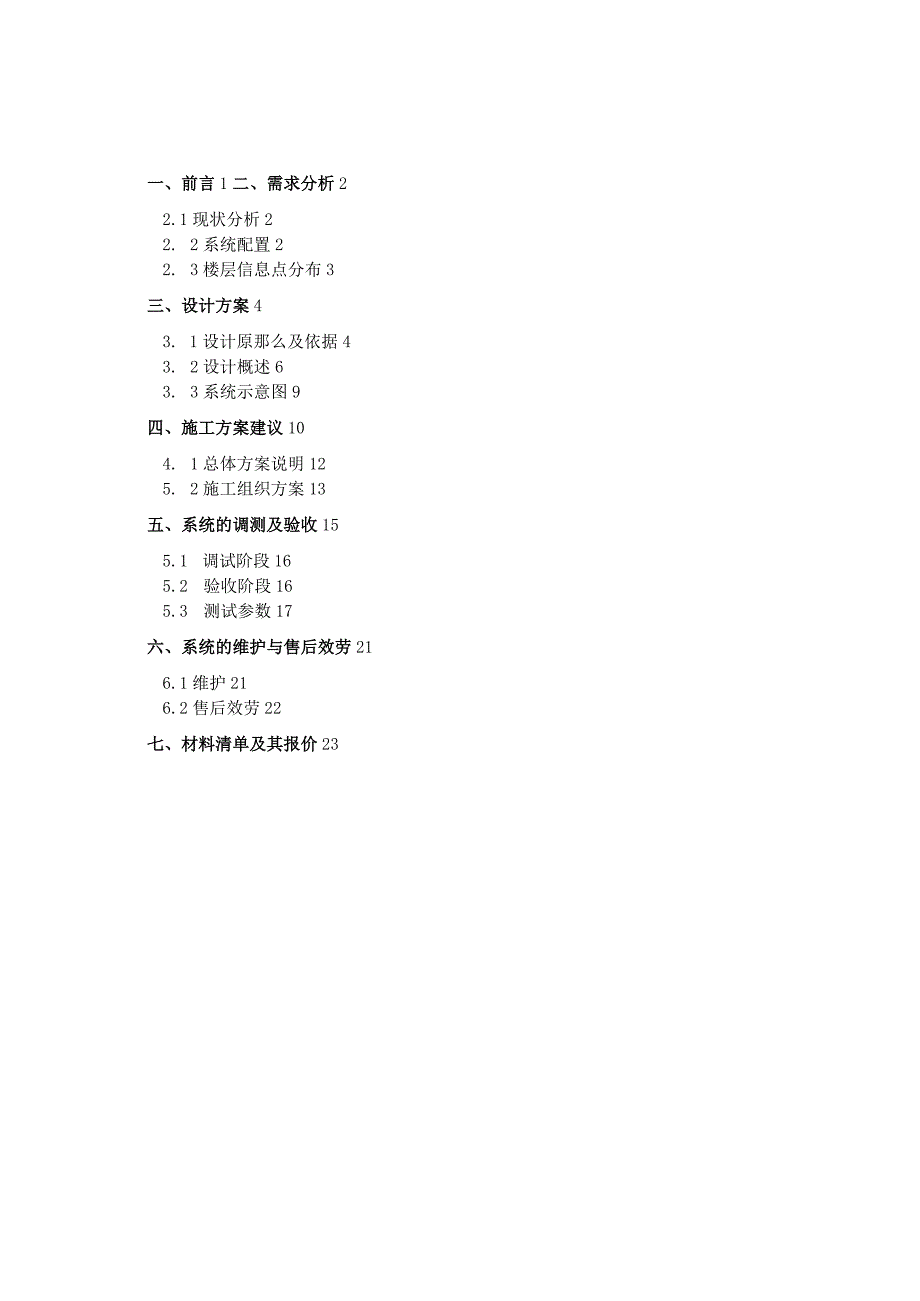

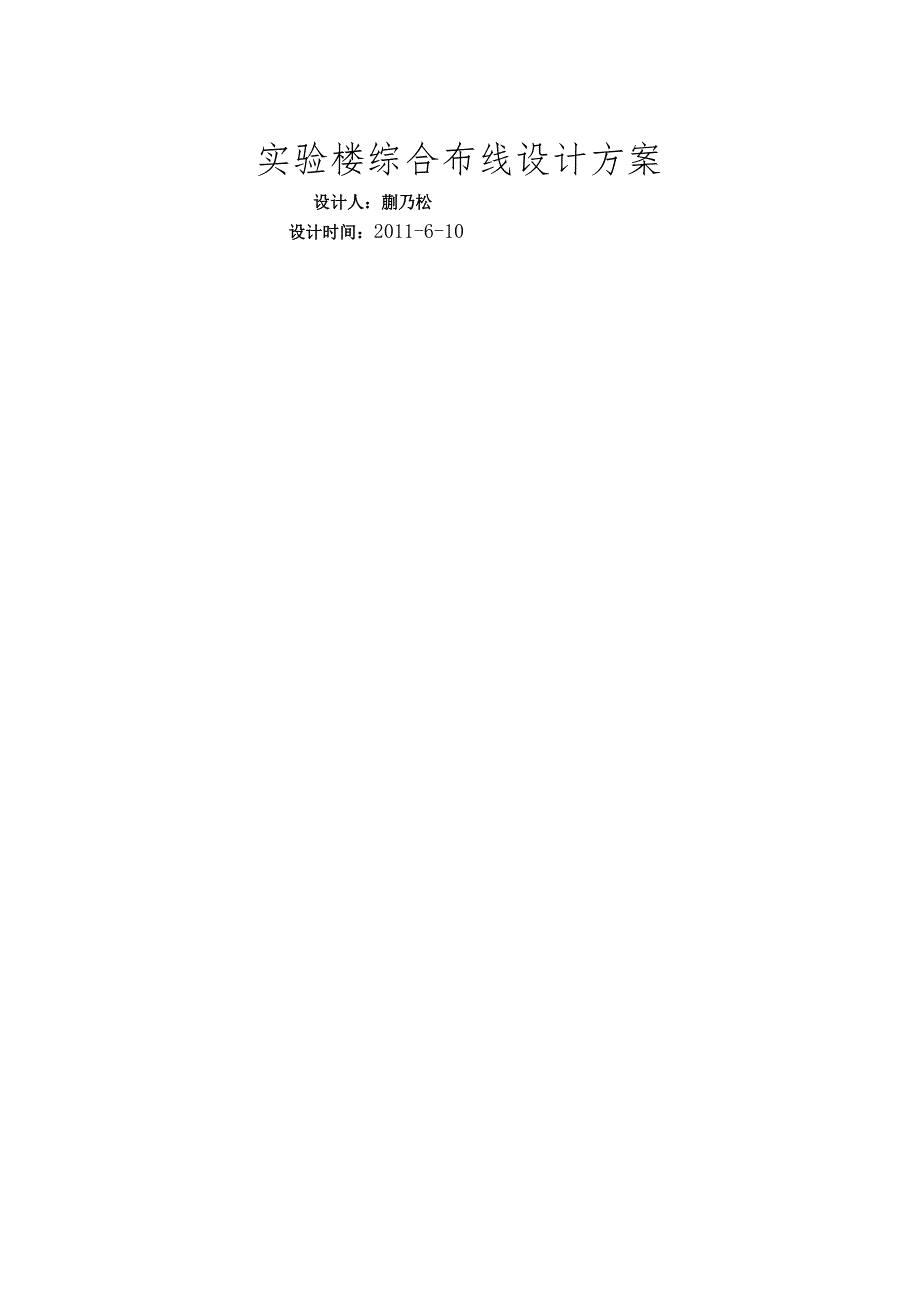

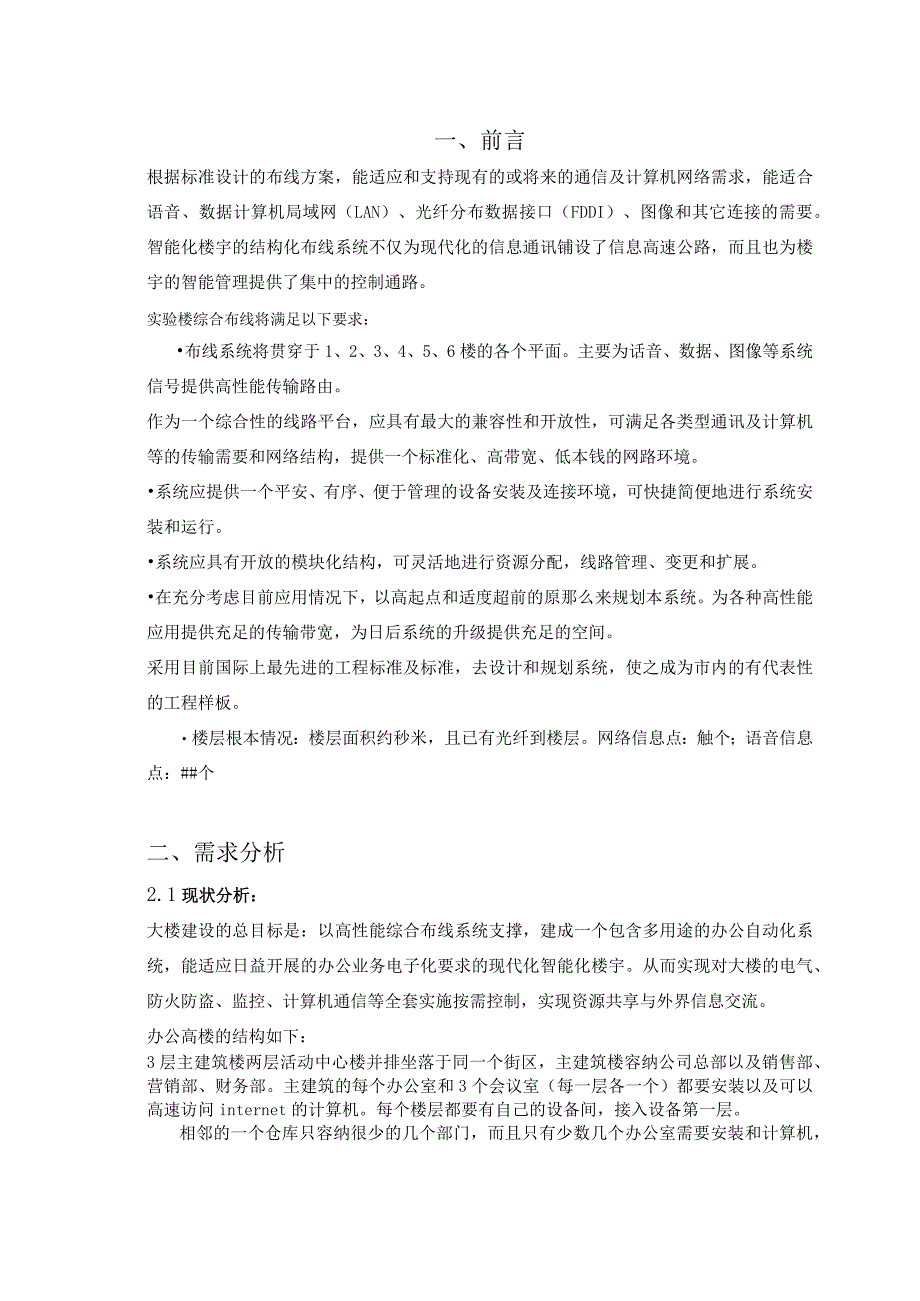

1、实验楼综合布线设计方案设计人：蒯乃松设计时间：2011-6-10一、前言1二、需求分析22.1现状分析22. 2系统配置22. 3楼层信息点分布3三、设计方案43. 1设计原那么及依据43. 2设计概述63. 3系统示意图9四、施工方案建议104. 1总体方案说明125. 2施工组织方案13五、系统的调测及验收155.1 调试阶段165.2 验收阶段165.3 测试参数17六、系统的维护与售后效劳216.1维护216.2售后效劳22七、材料清单及其报价23一、前言根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（F
2、DDI）、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。实验楼综合布线将满足以下要求：布线系统将贯穿于1、2、3、4、5、6楼的各个平面。主要为话音、数据、图像等系统信号提供高性能传输路由。作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低本钱的网路环境。系统应提供一个平安、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。在充分考虑目前应用
3、情况下，以高起点和适度超前的原那么来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。采用目前国际上最先进的工程标准及标准，去设计和规划系统，使之成为市内的有代表性的工程样板。楼层根本情况：楼层面积约秒米，且已有光纤到楼层。网络信息点：触个；语音信息点：#个二、需求分析2.1现状分析：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益开展的办公业务电子化要求的现代化智能化楼宇。从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。办公高楼的结构如下：3层主建筑楼两层活动中心楼并排坐
4、落于同一个街区，主建筑楼容纳公司总部以及销售部、营销部、财务部。主建筑的每个办公室和3个会议室（每一层各一个）都要安装以及可以高速访问internet的计算机。每个楼层都要有自己的设备间，接入设备第一层。相邻的一个仓库只容纳很少的几个部门，而且只有少数几个办公室需要安装和计算机，但是它必须和主建筑位于同一个网络中，高速internet访问能力在其中并不重要，但是要保证部门经理可以快速访问公司总部网络、所有的仓库办公室都必须有语音点，并且仓库中的所有部门都至少需要一台联网的计算机。根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a)超五类水平电缆在设备端口至终端端口的距离不超过90米
5、；(b)采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；(c)具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使系统获得相当健全的“信息公路网络体系，借助计算机网络效劳的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。2.2系统需求配置：本工程主要为标准型办公场所，因此采用较高的配置标准。根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为#5类结构化布线产品，使整个系统完全满足5类传输性能标准，以适应810年技术开展和使用的要求，且具有开放性、灵活性和可扩展
6、性。2.3楼层信息点分布统计：根据甲方所提供的施工平面图及贵方要求，本工程信息点均设计为语音点和数据点，核算出各楼层信息点分布图如下：校办楼：注：本办公大楼在*层中都是标准的办公楼，每层中12个办公区，有个语音点，96个数据点。信息点总计：*三、设计方案3.1 系统设计原那么及依据本设计方案参照ISO/IECISO11801ANSI/TIA/EIA568A,采用符合超5类标准的布线线缆和连接硬件，并由*公司认证的设计人员设计，以确保整个系统的标准和质量。本系统支持语言和数据（图象、多媒体）传输，可满足快速以太网、ATMl55Mbps/622.5Mbps及千兆以太网等应用场合。3.L1设计原那么
7、综合布线同传统的布线相比拟，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。 开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的
8、产品都是开放的，并支持所有通信协议。 灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。 可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。 先进性，该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。所有布线均采用世界
9、上最新通信标准，链路均按8芯双绞线配置。5类双绞线的数据最大传输率可到达155Mbps,对于特殊用户的需求可把光纤引到桌面。干线语音局部采用电缆，数据局部采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。经济性：虽然综合布线初期投资比拟高，但由于综合布线将原来相互独立、互不兼容的假设干种布线集中成为一套完整的布线体系，统一设计，统一施工,统一管理。这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。另外，综合布线系统使用简单、方便，维护费用低，可以满足三维多媒体的传输和用户对ISDN、ATM的需求。可见综合布线系统具有很高的性能价格比。3.1. 2设计依据满足以下标准:-IS01180
10、1国际建筑通用布线标准-ANSI-ANSI/ EIA/TIA-569北美电信走道和空间的商用建筑标准-ANSI/ EIA/TIA-606北美商用建筑物电信设备的管理标准-ANSI/ EIATIA TSB-75北美商用建筑物电信设备的管理标准-IEEE100 BASE-TIOO兆以太网-CCITTISDN综合业务数据网络标准-IEEE802.3 IOBASE-T光纤分布数据接口 (FDDI)标准-IEEE802.5 TOKEN RING网络标准-ANSTFDDI IlOMbps北美光纤数据接口高速局域网标准-ATM155Mbps622. 5Mbps异步传输模式标准一RS232、X. 21、RS4
11、22异步、同步传输标准/TIA/EIA568A北美商用建筑电信布线标准3L3安装与设计标准中国民用建筑电气设计标准(JGJ/T16-92)智能建筑设计标准(EBD-03-95) 工业企业通信设计标准(CECS09:89) 建筑与建筑群综合布线系统工程设计标准(CECS72:97) 建筑与建筑群综合布线系统工程施工及验收标准(CECS72:97) 电气装置安装工程施工及验收标准(GBJ232-82)3.2方案设计概述根据本楼的工程要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，大楼主设备间设于大楼一层综合布线机房，从主设备间引线缆经桥架和竖井直接引至
12、工作区。水平布线电缆均采用超5类4对UTP电缆，信息插座选用XX公司特色产品5类系列插座。本方案分为五大子系统，分别为工作区子系统、水平子系统、干线子系统、设备间子系统以及管理间子系统，为二级星型拓扑结构。由于卜3层是标准的办公楼，先设计1-3层所用的设备，具体分述如下：3.2.1工作区子系统工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。本系统设置1127个双口信息点。普天信息插座是普天专利产品之一。工作区材料配置表序号型号名称数量1PT/FA3-08ViilBRI45双位插座面板*2RJ45插座模块*3JPX211C125回线配线箱*4125回线背装架*5PT/F
13、T2-5525回线高频接线模块*水平布线子系统水平布线子系统为配线间水平配线架至各个办公室门口的分配线箱的连接线缆。本工程数据点采用超五类四对UTP、语音点采用五类四对UTP。序号型号名称数量1UTP.C5.0045类4对UTP电缆*2超5类4对UTP电缆*(此项为约数。具体数量视现场情况而定。)323管理区子系统由于各个楼层的信息点数比拟的多，故在每层楼都要设有管理区子系统，管理区子系统是由配线架、跳线以及相关的有源设备（HUB、效劳器及交换机等）。具体的配料表如下：管理区子系统材料配置表序号型号名称数量1PTXG.30U.6019”配线柜(30U)*2PT/FT2-5525回线高频接线模块
14、*3250回线背装架*4100回线背装架*5PT/FA3-08VI24口Patch-Pannel*6PT/0管理线盘*7标志块*83类25对UTP电缆*94芯室内多模光纤*10ST-ST光纤单芯多模跳线*11ST-SC光纤单芯多模跳线*12PT/GP11A12口光纤分线盒*13ST法兰盘适配器*设备间子系统设备间子系统是由总配线架、跳线及相关有源设备（HUB、效劳器及交换机等）等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。本工程主设备间设在一层中心机房内，其布线设备主要为系统配线架和相关跳线等。按大楼结构化布线系统实施要求；我们将选用和配置普天相应产品。具体如下：设备间设备配置表序号型号名称数量1PTXG.40U.6019”配线柜(40U)*2PT/FA3-0816口Patch-Pannel*3PT/FT2-5525回线高频接线模块*4250回线背装架*5PT/管理线盘*6标志块*7ST-ST光纤单芯多模跳线*8ST-SC光纤单芯多模跳线*9PT/GP11A12口光纤分线盒*1ST法兰盘适配器*3.2
