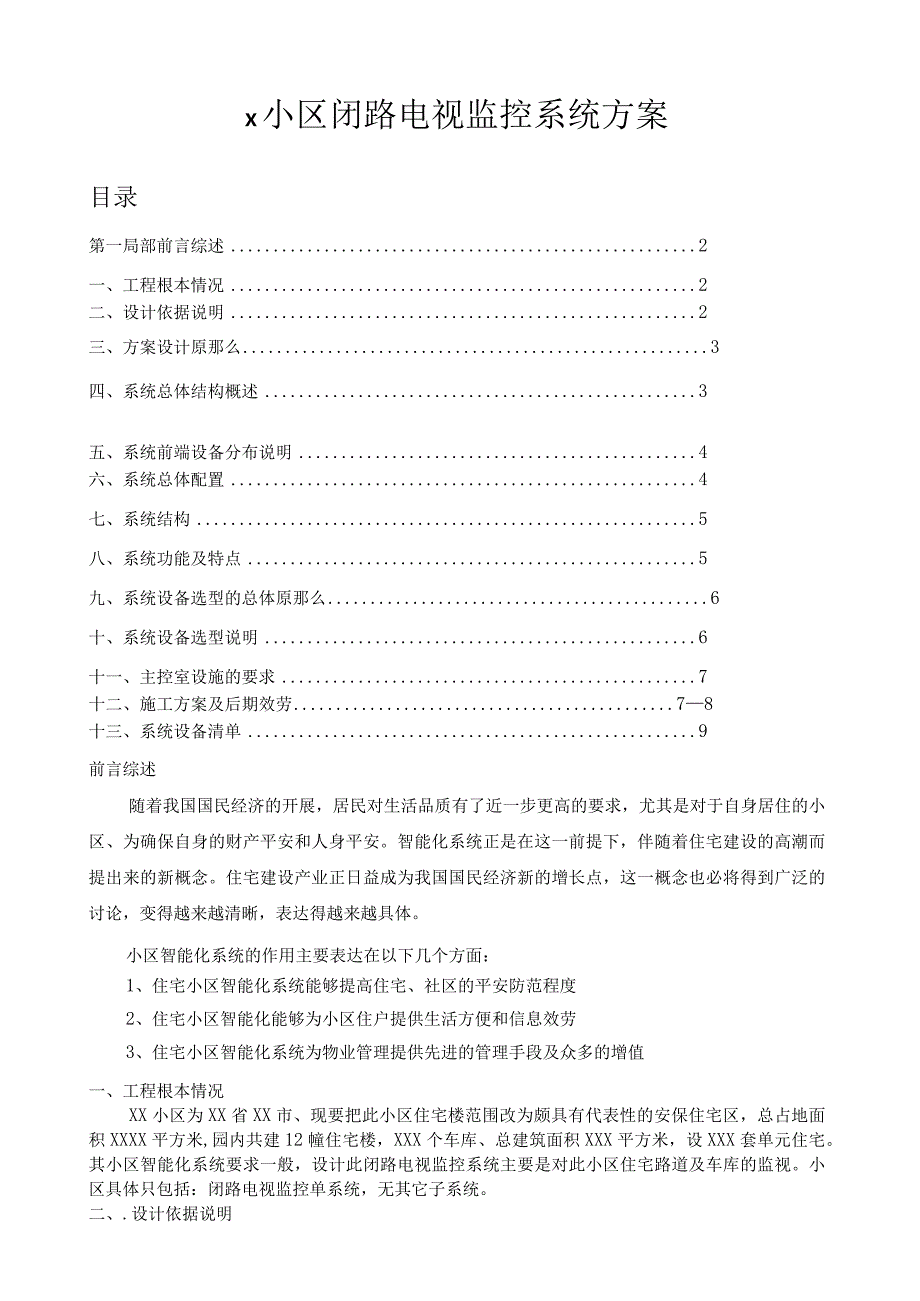

小区闭路电视监控系统方案.docx_第1页
第1页 / 共7页

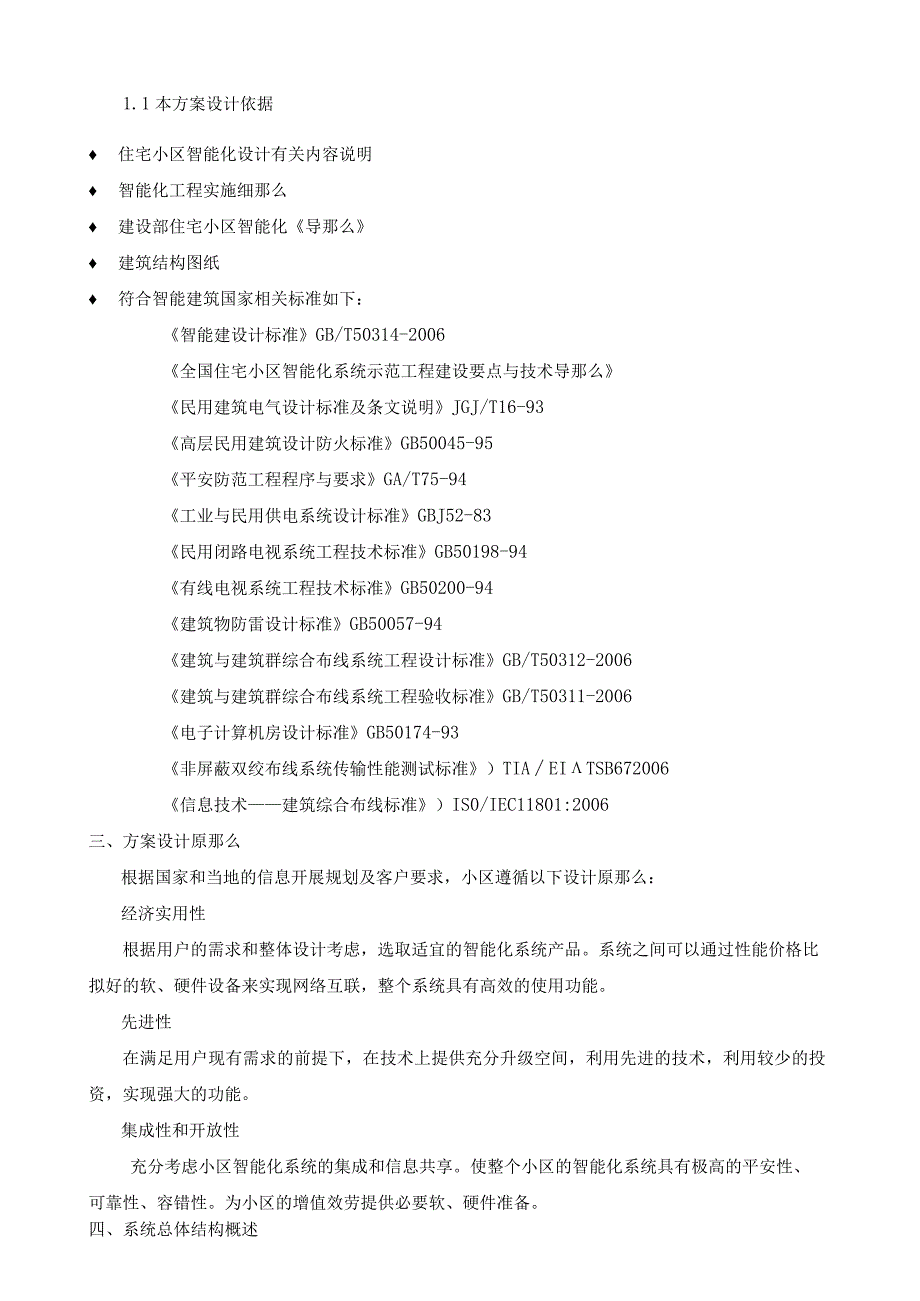

小区闭路电视监控系统方案.docx_第2页
第2页 / 共7页

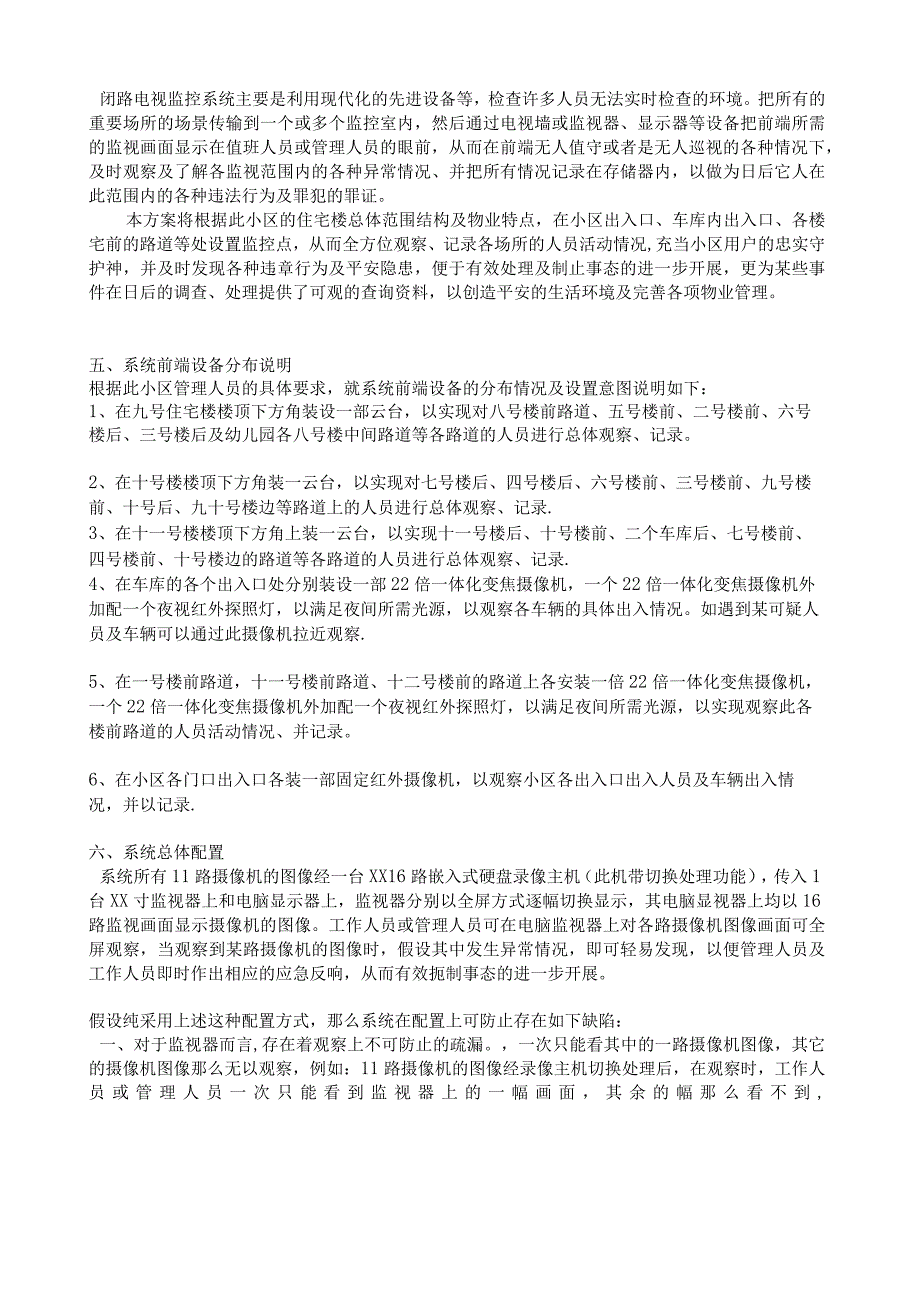

小区闭路电视监控系统方案.docx_第3页
第3页 / 共7页
小区闭路电视监控系统方案.docx_第4页
第4页 / 共7页
小区闭路电视监控系统方案.docx_第5页
第5页 / 共7页
小区闭路电视监控系统方案.docx_第6页
第6页 / 共7页
小区闭路电视监控系统方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《小区闭路电视监控系统方案.docx》由会员分享,可在线阅读,更多相关《小区闭路电视监控系统方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、X小区闭路电视监控系统方案目录第一局部前言综述2一、工程根本情况2二、设计依据说明2三、方案设计原那么3四、系统总体结构概述3五、系统前端设备分布说明4六、系统总体配置4七、系统结构5八、系统功能及特点5九、系统设备选型的总体原那么6十、系统设备选型说明6十一、主控室设施的要求7十二、施工方案及后期效劳78十三、系统设备清单9前言综述随着我国国民经济的开展,居民对生活品质有了近一步更高的要求,尤其是对于自身居住的小区、为确保自身的财产平安和人身平安。智能化系统正是在这一前提下,伴随着住宅建设的高潮而提出来的新概念。住宅建设产业正日益成为我国国民经济新的增长点,这一概念也必将得到广泛的讨论,变得

2、越来越清晰,表达得越来越具体。小区智能化系统的作用主要表达在以下几个方面:1、住宅小区智能化系统能够提高住宅、社区的平安防范程度2、住宅小区智能化能够为小区住户提供生活方便和信息效劳3、住宅小区智能化系统为物业管理提供先进的管理手段及众多的增值一、工程根本情况XX小区为XX省XX市、现要把此小区住宅楼范围改为颇具有代表性的安保住宅区,总占地面积XXXX平方米,园内共建12幢住宅楼,XXX个车库、总建筑面积XXX平方米,设XXX套单元住宅。其小区智能化系统要求一般,设计此闭路电视监控系统主要是对此小区住宅路道及车库的监视。小区具体只包括:闭路电视监控单系统,无其它子系统。二、.设计依据说明1.1

3、本方案设计依据 住宅小区智能化设计有关内容说明 智能化工程实施细那么 建设部住宅小区智能化导那么 建筑结构图纸 符合智能建筑国家相关标准如下:智能建设计标准GB/T50314-2006全国住宅小区智能化系统示范工程建设要点与技术导那么民用建筑电气设计标准及条文说明JGJ/T16-93高层民用建筑设计防火标准GB50045-95平安防范工程程序与要求GA/T75-94工业与民用供电系统设计标准GBJ52-83民用闭路电视系统工程技术标准GB50198-94有线电视系统工程技术标准GB50200-94建筑物防雷设计标准GB50057-94建筑与建筑群综合布线系统工程设计标准GB/T50312-20

4、06建筑与建筑群综合布线系统工程验收标准GB/T50311-2006电子计算机房设计标准GB50174-93非屏蔽双绞布线系统传输性能测试标准)TIAEITSB672006信息技术建筑综合布线标准)IS0/IEC11801:2006三、方案设计原那么根据国家和当地的信息开展规划及客户要求,小区遵循以下设计原那么:经济实用性根据用户的需求和整体设计考虑,选取适宜的智能化系统产品。系统之间可以通过性能价格比拟好的软、硬件设备来实现网络互联,整个系统具有高效的使用功能。先进性在满足用户现有需求的前提下,在技术上提供充分升级空间,利用先进的技术,利用较少的投资,实现强大的功能。集成性和开放性充分考虑小

5、区智能化系统的集成和信息共享。使整个小区的智能化系统具有极高的平安性、可靠性、容错性。为小区的增值效劳提供必要软、硬件准备。四、系统总体结构概述闭路电视监控系统主要是利用现代化的先进设备等,检查许多人员无法实时检查的环境。把所有的重要场所的场景传输到一个或多个监控室内,然后通过电视墙或监视器、显示器等设备把前端所需的监视画面显示在值班人员或管理人员的眼前,从而在前端无人值守或者是无人巡视的各种情况下,及时观察及了解各监视范围内的各种异常情况、并把所有情况记录在存储器内,以做为日后它人在此范围内的各种违法行为及罪犯的罪证。本方案将根据此小区的住宅楼总体范围结构及物业特点,在小区出入口、车库内出入

6、口、各楼宅前的路道等处设置监控点,从而全方位观察、记录各场所的人员活动情况,充当小区用户的忠实守护神,并及时发现各种违章行为及平安隐患,便于有效处理及制止事态的进一步开展,更为某些事件在日后的调查、处理提供了可观的查询资料,以创造平安的生活环境及完善各项物业管理。五、系统前端设备分布说明根据此小区管理人员的具体要求,就系统前端设备的分布情况及设置意图说明如下:1、在九号住宅楼楼顶下方角装设一部云台,以实现对八号楼前路道、五号楼前、二号楼前、六号楼后、三号楼后及幼儿园各八号楼中间路道等各路道的人员进行总体观察、记录。2、在十号楼楼顶下方角装一云台,以实现对七号楼后、四号楼后、六号楼前、三号楼前、

7、九号楼前、十号后、九十号楼边等路道上的人员进行总体观察、记录.3、在十一号楼楼顶下方角上装一云台,以实现十一号楼后、十号楼前、二个车库后、七号楼前、四号楼前、十号楼边的路道等各路道的人员进行总体观察、记录.4、在车库的各个出入口处分别装设一部22倍一体化变焦摄像机,一个22倍一体化变焦摄像机外加配一个夜视红外探照灯,以满足夜间所需光源,以观察各车辆的具体出入情况。如遇到某可疑人员及车辆可以通过此摄像机拉近观察.5、在一号楼前路道,十一号楼前路道、十二号楼前的路道上各安装一倍22倍一体化变焦摄像机,一个22倍一体化变焦摄像机外加配一个夜视红外探照灯,以满足夜间所需光源,以实现观察此各楼前路道的人

8、员活动情况、并记录。6、在小区各门口出入口各装一部固定红外摄像机,以观察小区各出入口出入人员及车辆出入情况,并以记录.六、系统总体配置系统所有11路摄像机的图像经一台XX16路嵌入式硬盘录像主机(此机带切换处理功能),传入1台XX寸监视器上和电脑显示器上,监视器分别以全屏方式逐幅切换显示,其电脑显视器上均以16路监视画面显示摄像机的图像。工作人员或管理人员可在电脑监视器上对各路摄像机图像画面可全屏观察,当观察到某路摄像机的图像时,假设其中发生异常情况,即可轻易发现,以便管理人员及工作人员即时作出相应的应急反响,从而有效扼制事态的进一步开展。假设纯采用上述这种配置方式,那么系统在配置上可防止存在

9、如下缺陷:一、对于监视器而言,存在着观察上不可防止的疏漏。,一次只能看其中的一路摄像机图像,其它的摄像机图像那么无以观察,例如:11路摄像机的图像经录像主机切换处理后,在观察时,工作人员或管理人员一次只能看到监视器上的一幅画面,其余的幅那么看不到,要待至下一切换时间段。换言之,工作人员通过这台监视器,一次只能观察到1路摄像机的图像,其余10路摄像机的图像那么无以观察。二、在这种配置方式下,故因人为因素而错过对某些细微性异常情况没有及时现场观察,事后可依录像资料对事件进行追查所记录的图像资料.可以补足以上监视器中的疏漏.例如:在某监控点发生异常后可在录像回放中看到。故此我公司在此选择此种图像处理

10、器的配置方式。所有11路摄像机的图像经显视器显示,以便于工作人员同时对各监控点总体情况的观察、了解,且每个画面都有编码,因而很明确地知道每个画面所显示的监控部位。同时,配置此台24小时专业录像机,从系统的设备硬件配置上确保了对各监控点的摄像机图像均作以无遗漏的记录。综上所述,采用一台以上此主机、显示器及监视器相结合的配置方式就可满足该小区的监视情况,每部摄像机的图像均得以此主机切换处理后,以全屏方式显示,以便于工作人员对某路摄像机的图像进行细节观察。同时每部摄像机的图像又均以得同步显示,让工作人员对各监控点情况的总体实时观察,且24小时录像均对全部摄像机的图像进行实时记录。同时显示,以便七、系

11、统结构(如图)高速好摄象机解码器LI-1-能承象机dvr显示器象机云台控制键盘八、系统功能及特点:1、同时观察:各路摄像机图像经硬盘录像机压缩总理后,于工作人员对各监控点总体情况的同时观察、了解。2、细节观察:假设工作人员觉察到某个图像中情况异常,可利用主机切换的功能调出在监视器中显示该监控点图像,进行全画面的细节观察。3、实时记录:无论以多画面方式还是以单画面的方式进行观察,录像机均对各摄像机的图像进行无疏漏的记录,从而为某些紧急情况及意外变故的调查、取证工作提供了全面、直观、确凿的法律依据。4、控制功能:通过主机键盘可随意控制云台式摄像机的云台转动、镜头变焦,从而实现理想的观察效果。5、联

12、动功能:可与防盗报警系统实现联动,当有报警信号输入时,相应的摄像机自动摄像,云台式摄像机自动按预置位巡视、摄像,延时录像机那么对报警图像进行全实时的记录。6、系统采用模块化设计,可灵活扩展。九、系统设备选型的总体原那么小区智能化系统方案的设计时遵循如下的原那么:1、采用先进、成熟及实用的技术。90年代的平安防范技术开展已经比拟成熟,但我们现在规划的是面临21世纪的系统,要经得起时代的考验。因此,在技术上要提高其科技含量,在使用上要求简便实用,而且,在技术上要讲究成熟,不允许有任何带有实验性质的应用。2、系统应具有集中统一的管理能力,为管理方大大提供方便。根据我国现行的物业管理体制,公共平安管理

13、是集中统一的。因此,要求系统应具有多级集中统一的管理中心,并实施科学化的管理,使系统的智能化程度发挥到最高。3、系统应具有开放性、可扩性、兼容性和灵活性。随着21世纪的到来,信息高速公路的建成使用,管理体制日趋合理,使得智能化系统演绎成综合性的信息效劳系统。因此系统要求具有良好的开放性,能紧密地与今后其他系统连接,融合成一个整体,更好地为用户效劳。由于系统范围大小差异很大,故要求系统能适合多种规模的建筑,要有较强的可扩性,能随时适应对系统的扩容要求。同时要求系统具有很强的兼容性和灵活性,能适应升级换代,保持旺盛的生命力。4、系统的设计和产品的选择应国际化、标准化、标准化。随着智能化产品市场的不

14、断成熟,各类先进的技术和产品已经大量涌入我国市场,使智能化产品形成了国际化的市场。为便于管理,使智能化工作标准化,系统的设计和产品的选择必须走国际化、标准化和标准化的道路。5、系统必须具有平安性、可靠性、容错性。系统本身的平安性非常重要,应具有很强的防破坏能力。由于面临用户的数量众多,系统中所采用设备的可靠性是个非常重要的指标。同时,用户的层次和素质参差不齐将导致系统在使用过程中出现被误操作现象。因此,还要求系统具有较强的容错性和自检功能。6、合理的性能价格比。在系统设计规划时,应为投资者考虑,在符合上述前提的同时,应尽量提高产品的性能价格比,降低系统的工程造价。十、系统设备选型说明1、彩色一

15、体化摄像机:其技术性能如下:略2、云台或技术性能如下:略3、红外夜视摄像机其技术性能如下:略十一、主控室设施的要求1、环境条件要求:1)、湿度不能超过30M60%,室内要通风。2)、室内要有足够亮度的照明。3)、系统设计电源为200V25V2、供电要求:提供一路AC220V,50HZ电源,电源要加空气开关。3、出线要求在监控室隐蔽处做两个线槽,一线槽放置电源线,另一线槽内放置视频线。4、接地要求监控室内要提供接地点,单独接地,接地电阻应小于4欧;综合接地,接地电阻应小于1欧。十二、施工方案及后期效劳1、施工方案:1.1、 布线缆:根据现场环境决定使用纵合缆或单芯缆及是否穿管。1.2、 安装摄像机:将各点摄像机固定后从本地进行场景选择调整后,将视频电缆和摄像机电源接入,调整至最正确。1.3、 安装控制室设备:安装一台监视器,一台显示器,一台录像机,将录像机与各监视器及显示器连接后将监视点摄像机视频信号接入录像机并调试到最正确状态。将云台控制器安装在控制台中,将控制台放置在工作人员侧面。1.4、 调试整个监控系统:1)、调试各监控点的视频
