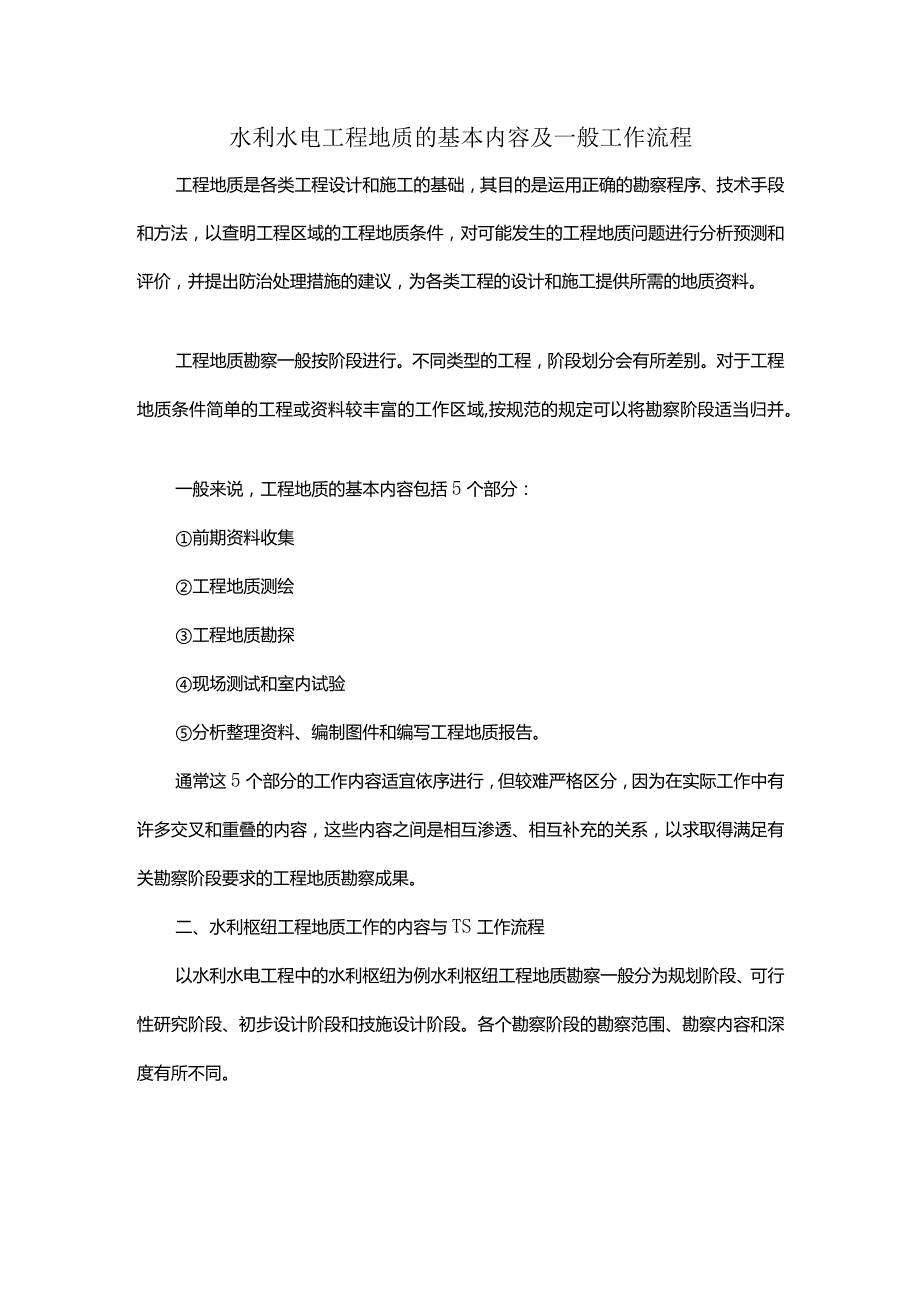

1、水利水电工程地质的基本内容及一般工作流程工程地质是各类工程设计和施工的基础，其目的是运用正确的勘察程序、技术手段和方法，以查明工程区域的工程地质条件，对可能发生的工程地质问题进行分析预测和评价，并提出防治处理措施的建议，为各类工程的设计和施工提供所需的地质资料。工程地质勘察一般按阶段进行。不同类型的工程，阶段划分会有所差别。对于工程地质条件简单的工程或资料较丰富的工作区域,按规范的规定可以将勘察阶段适当归并。一般来说，工程地质的基本内容包括5个部分：前期资料收集工程地质测绘工程地质勘探现场测试和室内试验分析整理资料、编制图件和编写工程地质报告。通常这5个部分的工作内容适宜依序进行，但较难严格区
2、分，因为在实际工作中有许多交叉和重叠的内容，这些内容之间是相互渗透、相互补充的关系，以求取得满足有关勘察阶段要求的工程地质勘察成果。二、水利枢纽工程地质工作的内容与TS工作流程以水利水电工程中的水利枢纽为例水利枢纽工程地质勘察一般分为规划阶段、可行性研究阶段、初步设计阶段和技施设计阶段。各个勘察阶段的勘察范围、勘察内容和深度有所不同。水利枢纽工程地质勘察流程图:的弊制的段就修用慢VM:*斯 fj 1隹2旅计量埒勘。桃W ft SAmA 3 n*M 收域域域域 入内泰A UttMxV 7RK* Itn 堵*” JRMw 本施内 4Utr K广 H*/KtVr 2 丈什n 拉和A K1& 4 KH
3、l分MM大 本优 MUAtt H1W,ZM AWFI M 壮伙小雉HI*?Sk 水 4 XKM WH：rt*M水等尺K JW Mljt 合跄不令It AfVMiHr MMN 出木木木 *修件M 博履协婿 冷岸发M-1 RAftftK 4i 吃吧m厂产.； 他“堪丫；川卑卵H 处忙现?剧叫员 0嫡 n；ww| Rjw) |场：修| ；可ffl1-1水利枢!BI程地城船条流程由为阐述工程地质实际工作内容与数据处理流程和方法之间的关系,仅对规划阶段的内容进行了上啜详细的引用说明,其他部分可参见工程地质勘察相关手册或著作。规划阶段工程地质勘察应对河流开发方案和水利水电近期开发工程选择进行地质论证,并应

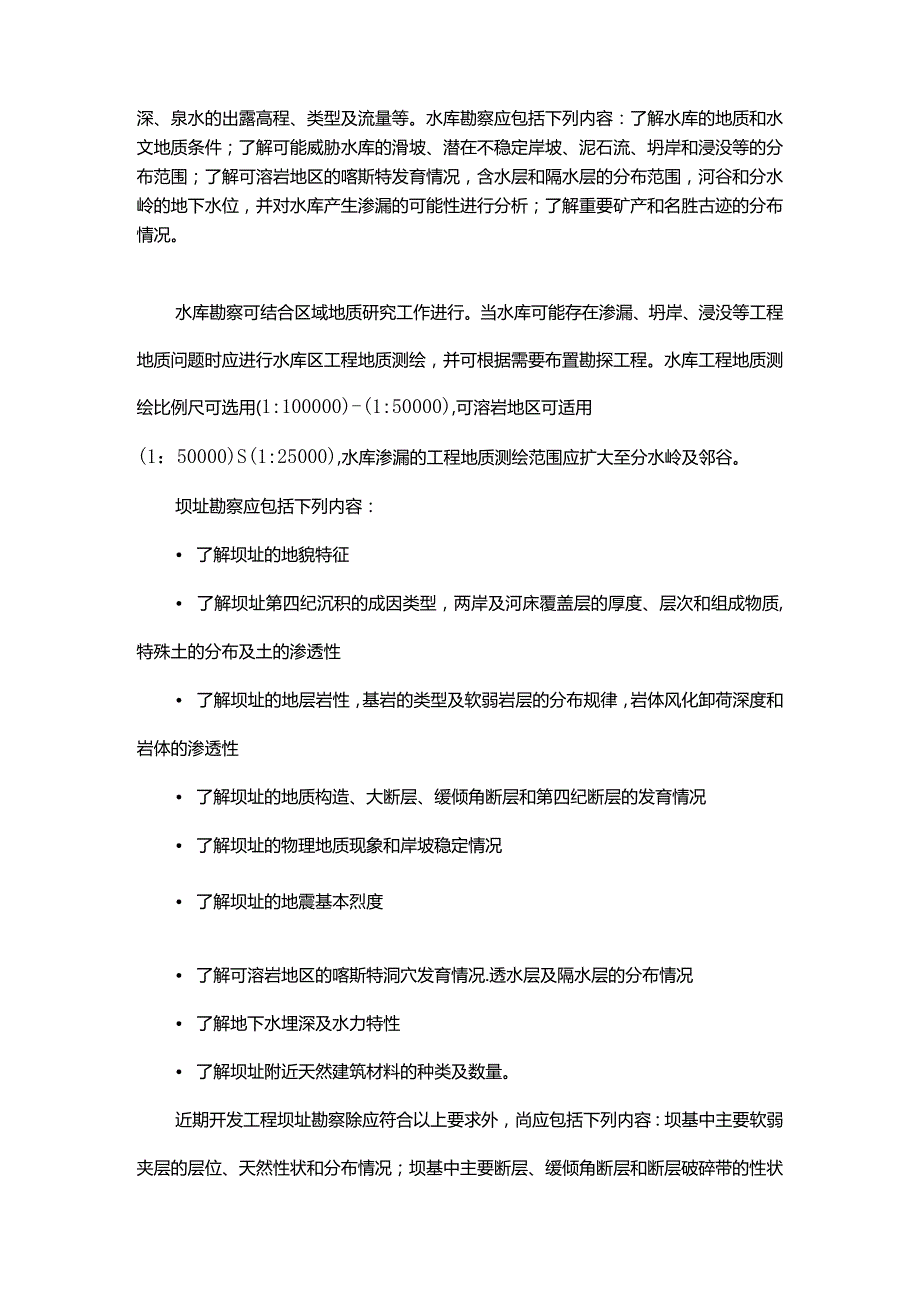

4、提供工程地质资料，其勘察范围包括区域地质和地震概况、水库和坝址的工程地质条件。区域地质和地震勘察应包括下列内容：区域内侵入岩、喷出岩、变质岩和沉积岩的分布范围，形成时代岩性岩相特点，第四纪沉积物的成因类型和组成物质；区域内的主要构造单元、褶皱和断裂的类型、产状、规模和构造活动史，历史地震情况和地震烈度等；区域的地形地貌形态、阶地发育情况和分布范围；大型泥石流、滑坡、喀斯特(岩溶)、移动沙丘及冻土等分布情况；主要含水层和隔水层的分布情况、潜水的埋深、泉水的出露高程、类型及流量等。水库勘察应包括下列内容：了解水库的地质和水文地质条件；了解可能威胁水库的滑坡、潜在不稳定岸坡、泥石流、坍岸和浸没等的分
5、布范围；了解可溶岩地区的喀斯特发育情况，含水层和隔水层的分布范围，河谷和分水岭的地下水位，并对水库产生渗漏的可能性进行分析；了解重要矿产和名胜古迹的分布情况。水库勘察可结合区域地质研究工作进行。当水库可能存在渗漏、坍岸、浸没等工程地质问题时应进行水库区工程地质测绘，并可根据需要布置勘探工程。水库工程地质测绘比例尺可选用(1:100000)-(1:50000),可溶岩地区可适用(1：50000)S(1:25000),水库渗漏的工程地质测绘范围应扩大至分水岭及邻谷。坝址勘察应包括下列内容： 了解坝址的地貌特征 了解坝址第四纪沉积的成因类型，两岸及河床覆盖层的厚度、层次和组成物质,特殊土的分布及土的
6、渗透性 了解坝址的地层岩性，基岩的类型及软弱岩层的分布规律，岩体风化卸荷深度和岩体的渗透性 了解坝址的地质构造、大断层、缓倾角断层和第四纪断层的发育情况 了解坝址的物理地质现象和岸坡稳定情况 了解坝址的地震基本烈度 了解可溶岩地区的喀斯特洞穴发育情况.透水层及隔水层的分布情况 了解地下水埋深及水力特性 了解坝址附近天然建筑材料的种类及数量。近期开发工程坝址勘察除应符合以上要求外，尚应包括下列内容：坝基中主要软弱夹层的层位、天然性状和分布情况；坝基中主要断层、缓倾角断层和断层破碎带的性状及其延伸情况;坝肩岩体的稳定情况;对于建筑在第四纪沉积物上的坝闸，应了解坝基上层的层次、厚度、级配、性状、渗透
7、性和地下水状态。坝址勘察方法应符合下列规定：坝址工程地质测绘比例尺，峡谷区可选用(1：100OO)S(1：5000),丘陵平原区可选用(1:25000)S(1:10000)o测绘范围应包括比较坝址、绕坝渗漏的岸坡地段，以及附近低于水库水位的堀口、古河道等。当比较坝址相距大于2km时，可分别进行工程地质测绘。坝址物探应采用地面物探方法。横河物探剖面线不应少于3条。近期开发工程的坝址，物探剖面线可增加12条。坝址勘探布寇应符合下列规定：各梯级坝址勘探剖面线上可布置13个钻孔，近期开发工程坝址勘探剖面线上可布置35个钻孔，其中河床部位宜为13个钻孔，两岸各不应少于1个钻孔或平俩；河床钻孔深度应为坝高
8、的1倍,在深厚覆盖层河床或地下水位低于河水位地段,钻孔深度可根据需要加深(深厚覆盖层河床指覆盖层厚度大于40m的河床)；基岩钻孔应进行压水试验。对坝区主要岩、土、地表水和地下水应进行鉴定性试验。近期开发工程可根据需要进行现场简易试验。对各梯级坝址应进行天然建筑材料普查,包括对土料、砂砾料和块石料的调查。可行性研究阶段工程地质勘察应在流域规划阶段选定方案的基础上选择坝址，对坝址、坝基、枢纽布置和引水线路方案等进行地质论证，提供关于坝址勘察、水库勘察和区域构造稳定性等方面的工程地质资料。初步设计阶段的工程地质勘察应在可行性研究阶段选定的坝址和建筑物场地进行，查明水库及建筑物区的工程地质条件，进行选
9、定坝型、枢纽布置的地质论证，并提供建筑物设计所需的工程地质资料。技施设计阶段的工程地质勘察应在已选定的水库及枢纽建筑物场地上检验前期勘察的地质资料与结论，补充勘察与验证专门性工程地质问题，并提供优化设计所需的工程地质资料。各勘察阶段应依序进行,并逐步加深对水库和坝址及其附属建筑物的水文地质”匚程地质条件的论证，预测工程地质问题并提出防治处理措施建议，提供设计和施工的工程地质依据。水利枢纽工程地质勘察采用的勘察方法一般包括踏勘线路调查遥感航片、卫片解译,地质测绘，坑槽探，物探，钻探,井碉探和现场及室内试验等。其处理流程是：分析研究通过以上方法获取的各种地质资料，如果资料不满足规范要求则进行补充勘察，宜到满足规范要求为止，并在此基础上编制各类水文地质、工程地质图件和编写工程地质勘察报告，完成后报有关部门审查，审查通过后作为设计和施工建设的依据提交并归档。
